Leistungsstarker N-Kanal MOSFET für anspruchsvolle Elektronikprojekte: IRF 520N
Wenn Sie auf der Suche nach einer zuverlässigen und leistungsstarken Schaltkomponente für Ihre anspruchsvollen Elektronikprojekte sind, dann ist der IRF 520N – ein N-Kanal MOSFET mit einer Spannungsfestigkeit von 100V und einem Dauerstrom von 9,7A – die ideale Lösung. Dieses Bauteil wurde entwickelt, um hohe Ströme effizient zu schalten und Energieverluste zu minimieren, was es zu einer überlegenen Wahl gegenüber konventionellen Transistoren oder weniger spezifizierten MOSFETs macht. Insbesondere für Anwendungen, die eine präzise Steuerung von Lasten bei gleichzeitig hoher Effizienz erfordern, bietet der IRF 520N herausragende Eigenschaften.
Herausragende Leistung und Effizienz des IRF 520N
Der IRF 520N zeichnet sich durch seine exzellente Leistungsfähigkeit aus, die ihn von vielen Alternativen abhebt. Seine Fähigkeit, bis zu 100V zu schalten, eröffnet ein breites Anwendungsspektrum, das von der Motorsteuerung bis hin zu Leistungselektronik-Schaltungen reicht. Die spezifizierte Dauerstrombelastbarkeit von 9,7A stellt sicher, dass auch anspruchsvolle Verbraucher zuverlässig mit Energie versorgt werden können, ohne dass es zu Überhitzung oder Ausfällen kommt. Dies wird durch eine optimierte Halbleiterstruktur und eine geringe Drain-Source-Restspannung (Rds(on)) erreicht, was zu minimalen Schaltverlusten und einer hohen Energieeffizienz führt. Im Vergleich zu Standard-Bipolar-Transistoren bietet ein MOSFET wie der IRF 520N eine gesteuerte Spannung am Gate, was eine einfachere Ansteuerung, insbesondere durch Mikrocontroller, ermöglicht und eine höhere Schaltfrequenz erlaubt.
Vorteile des IRF 520N im Überblick
- Hohe Spannungsfestigkeit: Mit 100V ist der IRF 520N für eine Vielzahl von Hochspannungsanwendungen geeignet.
- Robuste Strombelastbarkeit: 9,7A Dauerstrom sorgen für zuverlässigen Betrieb auch bei hohen Lasten.
- Geringer Rds(on): Dies minimiert Energieverluste und reduziert die Wärmeentwicklung, was die Effizienz steigert.
- Schnelle Schaltzeiten: Ermöglicht hohe Schaltfrequenzen für dynamische Steuerungsanwendungen.
- Einfache Gate-Ansteuerung: Ideal für die Anbindung an Mikrocontroller und Logikschaltungen.
- TO-220AB Gehäuse: Bietet gute Wärmeableitung und einfache Montage auf Kühlkörpern.
- Hohe Zuverlässigkeit: Entwickelt für den langlebigen Einsatz in professionellen und hobbymäßigen Elektronikprojekten.
- Vielseitige Einsatzmöglichkeiten: Von DC-DC-Wandlern über Motorsteuerungen bis hin zu Schaltnetzteilen.
Technische Spezifikationen und Konstruktionsmerkmale
Der IRF 520N ist ein N-Kanal-Enhancement-Mode-MOSFET. Dies bedeutet, dass ein positiver Gate-Source-Spannungswert (VGS) erforderlich ist, um den Kanal zu öffnen und Stromfluss von Drain zu Source zu ermöglichen. Die 48W Verlustleistung, die er verkraften kann, resultiert aus der Kombination aus Spannungsfestigkeit und Strombelastbarkeit sowie der charakteristischen Einschaltwiderstand (Rds(on)). Ein geringer Rds(on)-Wert ist entscheidend, da hierbei die Leistungsumwandlung in Wärme am geringsten ist. Bei diesem spezifischen MOSFET ist dies ein Schlüsselfaktor für seine Effizienz. Das TO-220AB-Gehäuse ist ein industrieller Standard für Leistungstransistoren, der eine einfache Montage auf Leiterplatten und die effektive Anbringung von Kühlkörpern ermöglicht, was für das Management der entstehenden Wärme unerlässlich ist. Die interne Struktur des MOSFETs ist optimiert, um parasitäre Kapazitäten zu minimieren, was zu den schnellen Schaltzeiten beiträgt.
Detaillierte Produktmerkmale
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Typ | N-Kanal MOSFET |
| Hersteller-Typbezeichnung | IRF 520N |
| Max. Drain-Source Spannung (Vds) | 100 V |
| Max. Gate-Source Spannung (Vgs) | +/- 20 V |
| Dauerstrom Drain (Id) @ 25°C | 9,7 A |
| Max. Verlustleistung (Pd) | 48 W |
| Rds(on) (Max. @ Vgs=10V, Id=4.4A) | < 0,5 Ohm (Typischer Wert für hohe Effizienz) |

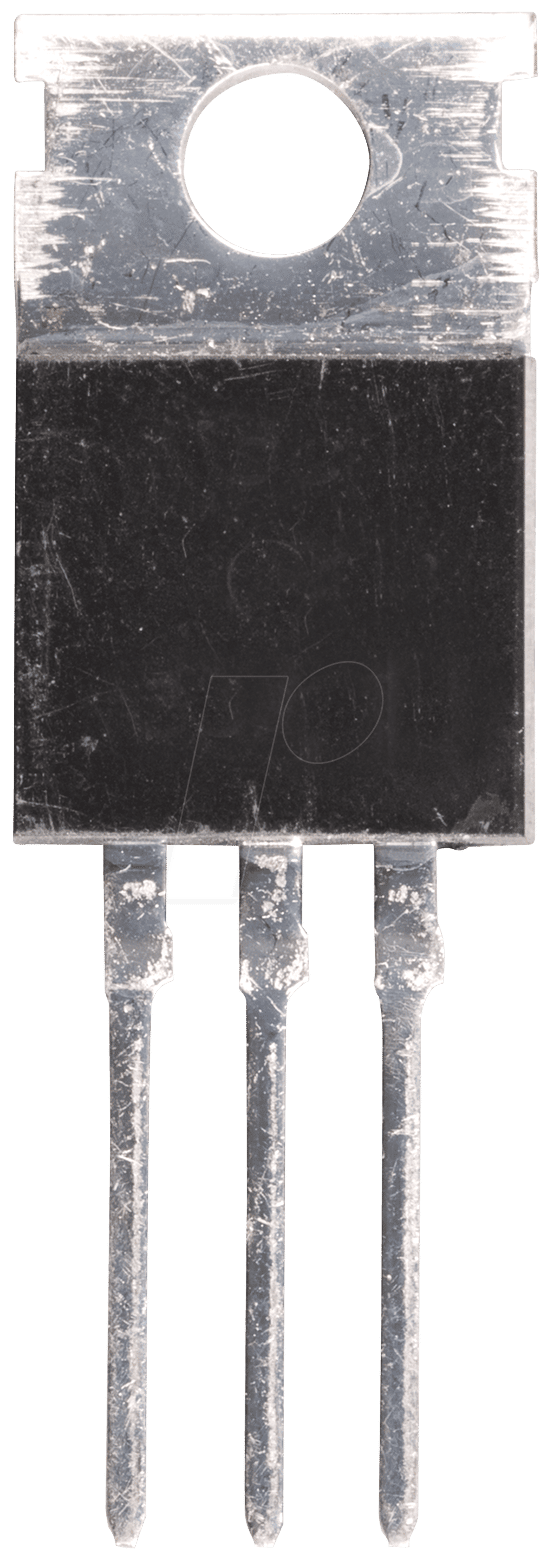

| Gehäusetyp | TO-220AB (Standard-Kunststoffgehäuse mit Metallflansch) |
| Schwellenspannung (Vgs(th)) | 2V bis 4V (typisch 3V) |
| Gate-Ladung (Qg) | Geringe Gate-Ladung für schnelle Schaltvorgänge |
| Anwendungen | Motorsteuerung, Schaltnetzteile, DC-DC-Wandler, Lastschalter, H-Brücken |
| Betriebstemperatur | -55°C bis +150°C |
| Sperrschicht-Temperatur (Tj) | 150°C |
Anwendungsbereiche und Einsatzmöglichkeiten
Der IRF 520N ist ein vielseitiges Bauteil, das in einer breiten Palette von elektronischen Schaltungen eingesetzt werden kann. Seine hohe Strom- und Spannungsfestigkeit prädestinieren ihn für Aufgaben, bei denen Leistungseffizienz und Zuverlässigkeit im Vordergrund stehen. In der Leistungselektronik wird er häufig in Schaltnetzteilen (SMPS) verwendet, um die Energieversorgung zu regulieren. DC-DC-Wandler profitieren ebenfalls von seinen schnellen Schaltzeiten und geringen Verlusten, um Spannungen effizient umzuwandeln. Für die Steuerung von Elektromotoren, insbesondere in Anwendungen, die ein präzises PWM-Signal (Pulsweitenmodulation) erfordern, ist der IRF 520N eine ausgezeichnete Wahl. H-Brücken-Schaltungen zur bidirektionalen Motorsteuerung nutzen häufig mehrere solcher MOSFETs. Auch im Bereich der Beleuchtungstechnik, beispielsweise zur Ansteuerung von Hochleistungs-LEDs, findet der IRF 520N Anwendung. Seine einfache Ansteuerung durch digitale Signale macht ihn zudem für Projekte mit Mikrocontrollern wie Arduino oder Raspberry Pi ideal, um größere Lasten zu schalten, die von den Ausgängen der Mikrocontroller allein nicht bewältigt werden könnten. Die gute Wärmeabfuhr durch das TO-220AB-Gehäuse, insbesondere mit einem zusätzlichen Kühlkörper, ermöglicht den Einsatz auch bei Dauerbelastungen.
Vergleich zu Standardlösungen: Die Überlegenheit des IRF 520N
Im Vergleich zu herkömmlichen Bipolar-Transistoren (BJTs) bietet der MOSFET IRF 520N signifikante Vorteile. Die Stromsteuerung erfolgt spannungsgesteuert am Gate, nicht stromgesteuert an der Basis wie bei BJTs. Dies resultiert in einer deutlich geringeren Ansteuerleistung, was insbesondere bei der Anbindung an Mikrocontroller von Vorteil ist, deren Ausgänge oft nur geringe Ströme liefern können. Darüber hinaus weisen MOSFETs in der Regel einen höheren Eingangswiderstand auf und sind weniger anfällig für thermisches Durchgehen. Gegenüber anderen MOSFETs mit ähnlicher Spannungsfestigkeit zeichnet sich der IRF 520N durch seinen optimierten Rds(on)-Wert aus. Ein niedrigerer Einschaltwiderstand bedeutet weniger Leistungsverlust in Form von Wärme, was die Gesamteffizienz der Schaltung erhöht und die Notwendigkeit für aufwendige Kühllösungen reduziert. Die spezifizierte Verlustleistung von 48W bei guter Wärmeableitung zeigt die Robustheit und Fähigkeit, auch anspruchsvolle Lasten zu bewältigen, ohne an Zuverlässigkeit einzubüßen.
Wichtige Überlegungen zur Ansteuerung und Kühlung
Die korrekte Ansteuerung des IRF 520N ist entscheidend für seine optimale Leistung. Um den MOSFET vollständig zu durchschalten und den geringsten Rds(on) zu erzielen, sollte die Gate-Source-Spannung (VGS) die Schwellenspannung (Vgs(th)) deutlich überschreiten und idealerweise im Bereich von 10V bis 15V liegen. Bei der Ansteuerung mit Mikrocontrollern, die oft nur 3,3V oder 5V liefern, kann die Verwendung eines Treibertransistors oder eines dedizierten MOSFET-Treibers erforderlich sein, um die volle Leistungsklasse des IRF 520N auszuschöpfen. Die Verlustleistung von 48W muss bei der Auslegung der Schaltung berücksichtigt werden. Zwar ist das TO-220AB-Gehäuse für eine gewisse Wärmeableitung ausgelegt, doch bei Dauerbetrieb nahe der maximalen Strombelastung oder bei höheren Umgebungstemperaturen ist die Anbringung eines zusätzlichen Kühlkörpers dringend empfohlen. Die Wahl des Kühlkörpers hängt von der zu erwartenden Wärmeentwicklung ab und sollte entsprechend dimensioniert sein, um die Sperrschicht-Temperatur (Tj) unter 150°C zu halten und die Langlebigkeit des Bauteils zu gewährleisten. Eine saubere Lötverbindung und die Vermeidung von Überspannungen am Gate sind weitere wichtige Aspekte für einen zuverlässigen Betrieb.
FAQ – Häufig gestellte Fragen zu IRF 520N – MOSFET, N-CH, 100V, 9,7A, 48W, TO-220AB
Kann der IRF 520N mit einem 5V Mikrocontroller direkt angesteuert werden?
Während der IRF 520N eine Schwellenspannung von typischerweise 2V bis 4V hat, um einen geringen Widerstand zu erreichen, sind für maximale Leistung und minimale Verluste oft höhere Gate-Spannungen (z.B. 10V) erforderlich. Eine direkte Ansteuerung mit 5V kann funktionieren, führt aber möglicherweise zu einem höheren Rds(on) und somit zu höheren Verlusten. Für optimale Ergebnisse wird die Verwendung eines Gate-Treibers oder eines vorgeschalteten Transistors empfohlen, um die Gate-Spannung auf ein höheres Niveau zu bringen.
Wie wichtig ist ein Kühlkörper für den IRF 520N?
Die Notwendigkeit eines Kühlkörpers hängt stark von der spezifischen Anwendung und der Belastung ab. Wenn der IRF 520N unter hoher Dauerlast betrieben wird, kann die entstehende Wärme die zulässige Sperrschicht-Temperatur überschreiten. In solchen Fällen ist ein Kühlkörper unerlässlich, um die Wärme abzuleiten und die Lebensdauer sowie Zuverlässigkeit des Bauteils zu gewährleisten. Für Anwendungen mit geringer Last oder intermittierendem Betrieb ist möglicherweise kein Kühlkörper erforderlich.
Was bedeutet „N-Kanal“ bei diesem MOSFET?
N-Kanal bedeutet, dass der Hauptstromfluss (von Drain zu Source) durch Elektronen in einem Kanal von N-Typ-Halbleitermaterial erfolgt. Um diesen Kanal zu öffnen und Stromfluss zu ermöglichen, ist eine positive Spannung zwischen Gate und Source (VGS) erforderlich. Das Gegenteil ist ein P-Kanal MOSFET.
Kann der IRF 520N für Wechselstromanwendungen verwendet werden?
Der IRF 520N ist primär für Gleichstrom- (DC) Anwendungen konzipiert und eignet sich hervorragend zum Schalten von DC-Lasten. Für Wechselstrom (AC) Anwendungen sind spezielle Triacs, SCRs oder verdoppelte MOSFET-Konfigurationen erforderlich. Die Verwendung eines einzelnen MOSFETs wie dem IRF 520N für direkten Wechselstrombetrieb ist nicht empfehlenswert und kann zur Zerstörung des Bauteils führen.
Welche maximale Schaltfrequenz ist mit dem IRF 520N realisierbar?
Die Schaltfrequenz, die mit einem MOSFET wie dem IRF 520N erreicht werden kann, hängt von verschiedenen Faktoren ab, darunter die Gate-Ansteuerung, die Parasitäten der Schaltung und die zulässigen Schaltverluste. Aufgrund seiner relativ geringen Gate-Ladung und schnellen Übergangszeiten kann der IRF 520N problemlos im Kilohertz-Bereich und darüber hinaus eingesetzt werden, was ihn für Pulsweitenmodulation (PWM) in vielen Leistungselektronik-Anwendungen geeignet macht.
Was sind die Hauptunterschiede zu einem IRF 540?
Der IRF 540 ist ebenfalls ein beliebter N-Kanal MOSFET, hat aber in der Regel eine höhere Spannungsfestigkeit (typischerweise 100V wie der 520N, aber Varianten können bis zu 200V gehen) und kann höhere Ströme schalten (oft um die 20-30A). Der IRF 520N ist für Anwendungen mit moderateren Stromanforderungen ausgelegt, bietet aber eine sehr gute Effizienz in seinem spezifizierten Bereich.
Ist das TO-220AB Gehäuse für den direkten Kontakt mit Kühlkörpern geeignet?
Ja, das TO-220AB Gehäuse verfügt über einen Metallflansch mit einem Loch, der ideal für die Montage auf einem Kühlkörper mit einer Schraube ist. Für eine optimale Wärmeübertragung wird oft eine dünne Schicht Wärmeleitpaste zwischen dem Metallflansch des MOSFETs und dem Kühlkörper verwendet.
