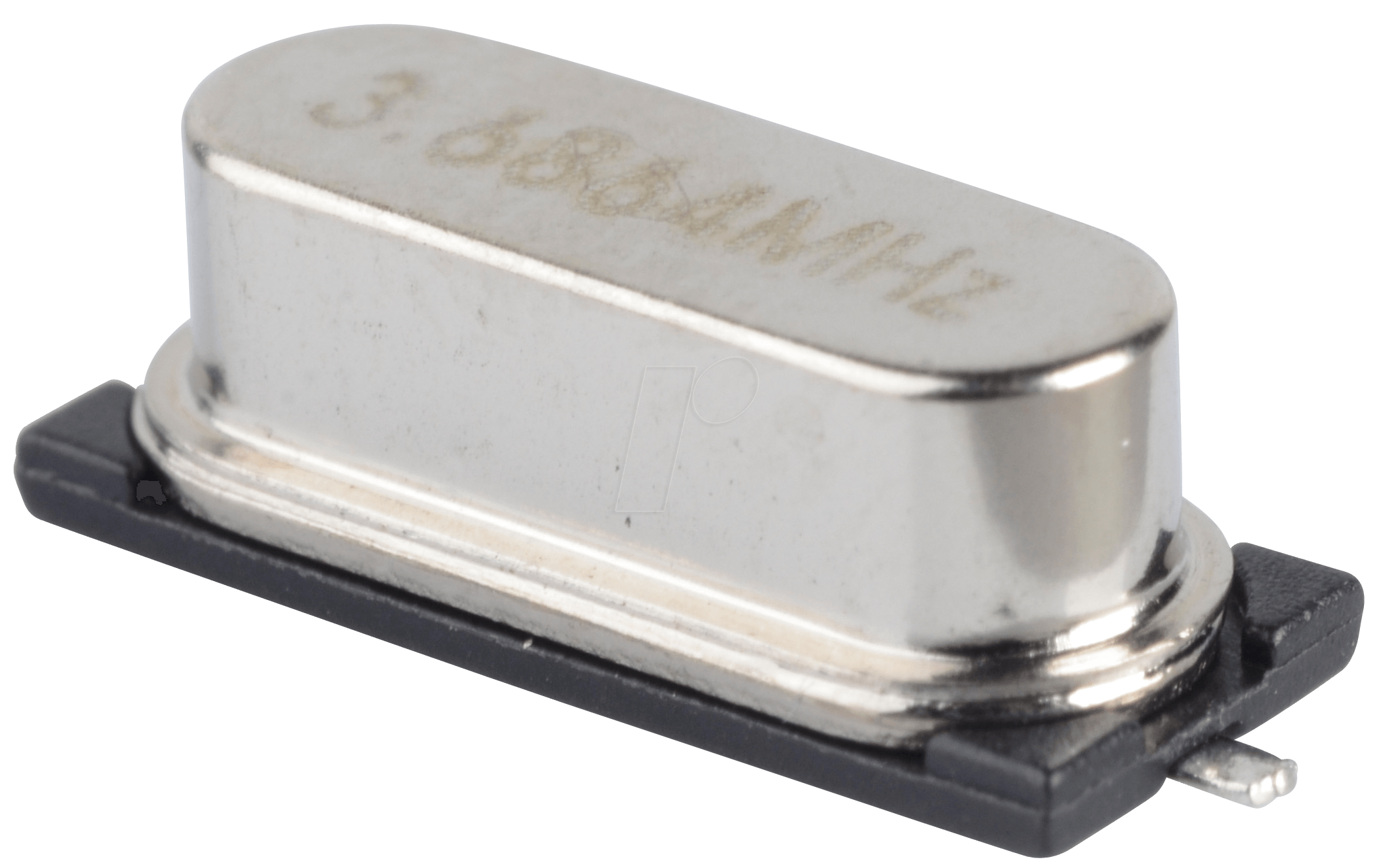

Präzise Taktung für Ihre Elektronikprojekte: IQD LFXTAL010689 SMD-Quarz
Sie benötigen eine extrem stabile und zuverlässige Frequenzreferenz für Ihre anspruchsvollen Schaltungsdesigns? Der IQD LFXTAL010689 ist die ideale Lösung für Ingenieure, Entwickler und Hobbyisten, die höchste Präzision in ihren elektronischen Geräten, Messsystemen oder Kommunikationsmodulen erwarten. Dieser SMD-Quarz im Grundton-Betrieb bietet mit 7,3728 MHz eine exzellente Basis für eine Vielzahl von Applikationen, bei denen Jitter und Frequenzdrift minimiert werden müssen.
Warum der IQD LFXTAL010689 Ihre überlegene Wahl ist
Im Gegensatz zu weniger präzisen Oszillatoren oder minderwertigen Quarzen, die Schwankungen unterliegen und die Leistung Ihrer Schaltungen beeinträchtigen können, zeichnet sich der IQD LFXTAL010689 durch seine herausragende Frequenzstabilität, seinen niedrigen Phasenrauschpegel und seine hohe Zuverlässigkeit aus. Dies resultiert in einer verbesserten Systemleistung, geringeren Fehlerraten und einer längeren Lebensdauer Ihrer Endprodukte. Die kompakte Bauform und die SMD-Integration erleichtern zudem die Platzierung auf Leiterplatten und optimieren den Fertigungsprozess.
Kernvorteile und Leistungsmerkmale
- Herausragende Frequenzstabilität: Bietet eine konstant präzise Taktung, unerlässlich für zeitkritische Anwendungen.
- Niedriger Phasenrauschpegel: Minimiert unerwünschte Signalkomponenten, was für präzise Messungen und klare Signalübertragung entscheidend ist.
- Kompakte SMD-Bauform: Ermöglicht eine platzsparende Integration in moderne, miniaturisierte Elektronikdesigns.
- Hohe Zuverlässigkeit und Robustheit: Entwickelt für den anspruchsvollen Einsatz unter variierenden Umgebungsbedingungen.
- Optimierte Energieeffizienz: Sorgt für einen geringen Stromverbrauch, wichtig für batteriebetriebene Geräte.
- Breites Anwendungsspektrum: Ideal für Mikrocontroller-Takte, PLL-Synthesizer, digitale Signalprozessoren (DSP) und Kommunikationssysteme.
- Qualitätssicherung von IQD: Vertrauen Sie auf die bewährte Expertise eines führenden Herstellers im Bereich Frequenzkomponenten.
Technische Spezifikationen im Detail
| Eigenschaft | Wert / Beschreibung |
|---|---|
| Hersteller | IQD |
| Artikelnummer | LFXTAL010689 |
| Typ | SMD-Quarz |
| Betriebsmodus | Grundton (Fundamental) |
| Frequenz | 7,3728 MHz |
| Frequenztoleranz (bei 25°C) | ± 20 ppm (typisch) |
| Lastkapazität | 18 pF (typisch) |
| Äquivalente Serienresistenz (ESR) | < 80 Ohm (typisch) |
| Betriebstemperaturbereich | -40°C bis +85°C |
| Lagertemperaturbereich | -55°C bis +125°C |
| Anregungspegel | 100 µW (maximal) |
| Stabilität über Temperaturbereich | ± 30 ppm (-40°C bis +85°C) |
| Gehäusegröße | 2,0 x 1,6 mm (SMD) |
| Anwendungen | Mikrocontroller-Taktung, digitale Signalverarbeitung, Kommunikationsgeräte, Messinstrumente, IoT-Anwendungen |
Präzision für anspruchsvolle Applikationen
Der IQD LFXTAL010689 ist mehr als nur ein Standardbauteil; er ist eine entscheidende Komponente, die die Integrität und Leistung Ihrer elektronischen Systeme maßgeblich beeinflusst. Seine Fähigkeit, eine stabile 7,3728 MHz Taktfrequenz mit minimalen Abweichungen über einen weiten Temperaturbereich zu liefern, macht ihn unverzichtbar für Anwendungen, die eine hohe Timing-Genauigkeit erfordern. Dies umfasst die präzise Steuerung von Mikrocontrollern, die zuverlässige Synchronisation von Datenströmen in Kommunikationsschnittstellen oder die exakte Frequenzreferenz für digitale Signalprozessoren. Die geringe Abweichung von der Nennfrequenz, spezifiziert mit ± 20 ppm bei 25°C, garantiert, dass Ihre Systeme konsistent und vorhersehbar arbeiten. Die Äquivalente Serienresistenz (ESR) von unter 80 Ohm trägt zur Minimierung von Leistungsverlusten und zur Verbesserung der Signalintegrität bei.
Materialien und Konstruktion für Langlebigkeit
Die Zuverlässigkeit des IQD LFXTAL010689 basiert auf seiner sorgfältigen Konstruktion und der Verwendung hochwertiger Materialien. Die interne Quarzkristallstruktur wird präzise geschliffen und behandelt, um seine piezoelektrischen Eigenschaften zu optimieren und eine hohe Frequenzstabilität zu gewährleisten. Das SMD-Gehäuse, typischerweise ein Keramik- oder Verbundwerkstoffgehäuse, bietet eine hervorragende Abschirmung gegen Umwelteinflüsse wie Feuchtigkeit und mechanische Belastungen. Die Metallisierung auf den Elektroden und im Gehäuseinneren ist korrosionsbeständig und gewährleistet eine dauerhaft stabile elektrische Verbindung. Diese robuste Bauweise ermöglicht den Einsatz des Quarzes in einem breiten Betriebstemperaturbereich von -40°C bis +85°C, was ihn für industrielle und semi-industrielle Umgebungen prädestiniert.
Optimierte Leistungsmerkmale und Anwendungsfelder
Die Wahl von 7,3728 MHz als Taktfrequenz ist oft strategisch bedingt. Diese Frequenz ist ein Vielfaches gängiger Baudraten für serielle Kommunikation (z.B. 9600 Baud, 19200 Baud, 38400 Baud, 57600 Baud, 115200 Baud), was die Entwicklung von Kommunikationsmodulen und Schnittstellen vereinfacht, da keine komplexen Frequenzteilungen oder Multiplikationen notwendig sind. In Verbindung mit Mikrocontrollern ermöglicht diese Frequenz eine effiziente Ausführung von Befehlssätzen und eine präzise Steuerung von Peripheriegeräten. Für Anwendungsbereiche wie z.B. die Signalverarbeitung, wo exakte Timing-Informationen für die Abtastung und Rekonstruktion von Signalen unerlässlich sind, bietet der LFXTAL010689 eine solide Grundlage. Auch in Systemen, die auf Phasenregelschleifen (PLLs) basieren, dient er als stabiler Referenzoszillator, um Jitter zu minimieren und die Signalreinheit zu maximieren.
FAQ – Häufig gestellte Fragen zu IQD LFXTAL010689 – SMD-Quarz, Grundton, 7,3728 MHz
Was ist die Hauptanwendung des IQD LFXTAL010689?
Der IQD LFXTAL010689 ist primär für Anwendungen konzipiert, die eine hochstabile und präzise Taktfrequenz benötigen. Dazu gehören die Taktung von Mikrocontrollern, die Signalgenerierung für Kommunikationssysteme, die präzise Zeitmessung in Messgeräten und die Verwendung in Phasenregelschleifen (PLLs) zur Minimierung von Jitter.
Welchen Vorteil bietet die Frequenz 7,3728 MHz?
Die Frequenz 7,3728 MHz ist ein Vielfaches gängiger serieller Kommunikationsbaudraten. Dies vereinfacht die Implementierung von UARTs und anderen seriellen Schnittstellen, da die erforderlichen Frequenzen oft direkt durch einfache Teilung erreicht werden können, was zu einer Reduzierung der externen Komponenten und einer Vereinfachung des Designs führt.
Was bedeutet „Grundton“ (Fundamental) bei einem Quarz?
Ein Quarz im Grundton-Betrieb oszilliert bei seiner natürlichen Resonanzfrequenz. Dies im Gegensatz zu Oberton-Quarzen, die bei einem Vielfachen ihrer Grundfrequenz schwingen. Grundton-Quarze bieten in der Regel eine höhere Stabilität und geringeren Phasenrauschpegel bei niedrigeren Frequenzen.
Ist der IQD LFXTAL010689 für Hochtemperatur-Anwendungen geeignet?
Der Quarz ist für einen Betriebstemperaturbereich von -40°C bis +85°C ausgelegt, was ihn für eine Vielzahl von industriellen und semi-industriellen Umgebungen geeignet macht. Für extremere Temperaturen sind möglicherweise spezielle Quarzoszillatoren erforderlich.
Wie beeinflusst die Lastkapazität die Frequenzstabilität?
Die Lastkapazität (hier typisch 18 pF) ist ein wichtiger Parameter, der die tatsächliche Schwingfrequenz des Quarzes beeinflusst, wenn er in einen Oszillatorkreis integriert ist. Die korrekte Wahl der externen Lastkapazitäten im Design ist entscheidend, um die Nennfrequenz von 7,3728 MHz präzise zu erreichen und die Frequenzstabilität aufrechtzuerhalten.
Was bedeutet die Frequenztoleranz von ± 20 ppm?
Eine Frequenztoleranz von ± 20 ppm (parts per million) bedeutet, dass die tatsächliche Frequenz des Quarzes um maximal 20 Millionstel von der Nennfrequenz abweichen kann. Bei 7,3728 MHz entspricht dies einer maximalen Abweichung von etwa ± 0,147 Hz bei 25°C. Diese geringe Abweichung ist für viele präzise Anwendungen entscheidend.
Ist der IQD LFXTAL010689 für den Einsatz in Automobil-Anwendungen geeignet?
Während der Quarz robust ist und einen weiten Temperaturbereich abdeckt, ist es ratsam, die spezifischen AEC-Q-Qualifizierungen für Automobil-Anwendungen zu prüfen, falls dies eine Anforderung für Ihr Projekt ist. Für allgemeine industrielle und Embedded-Systeme bietet er jedoch eine hohe Zuverlässigkeit.
