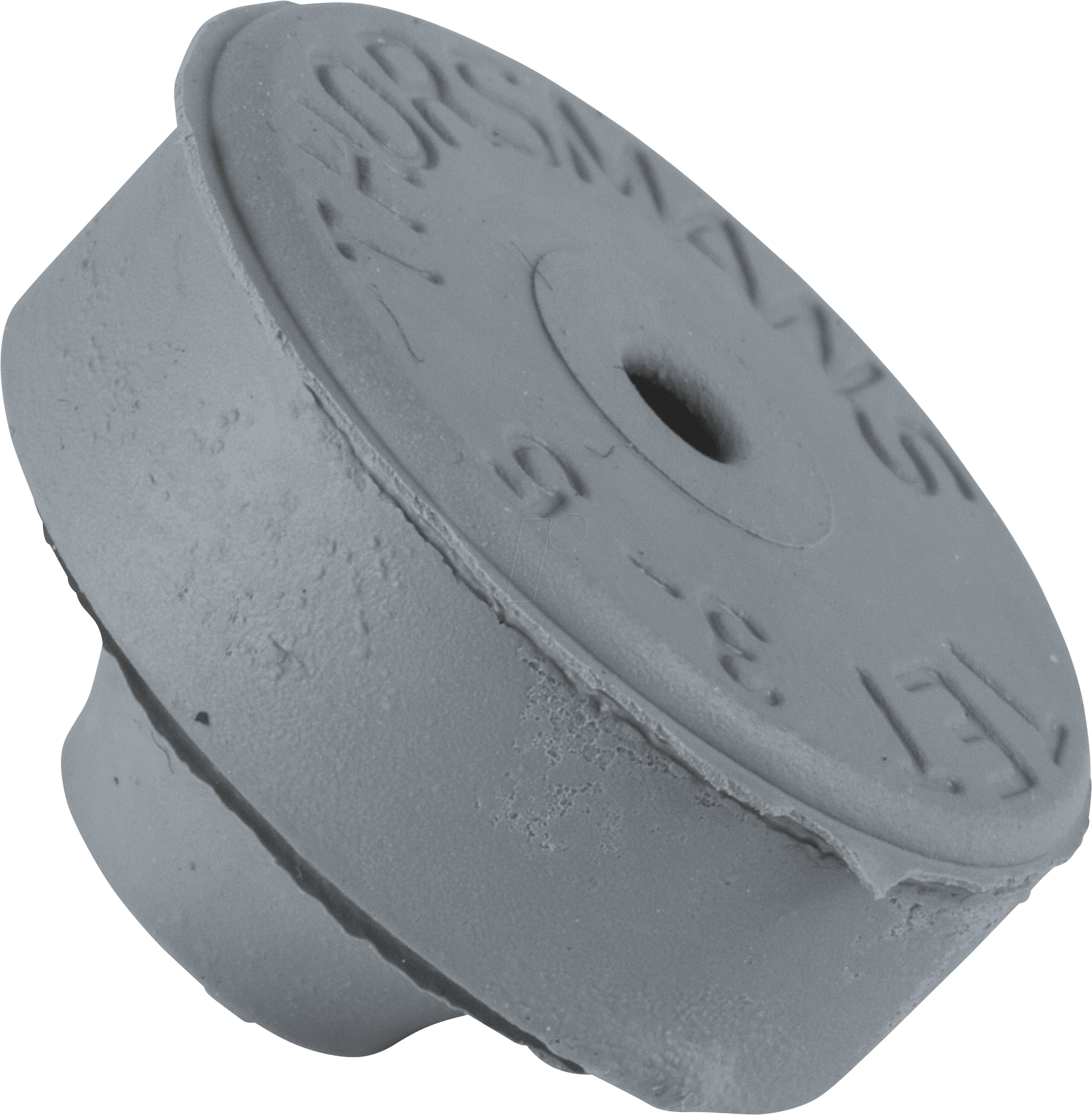

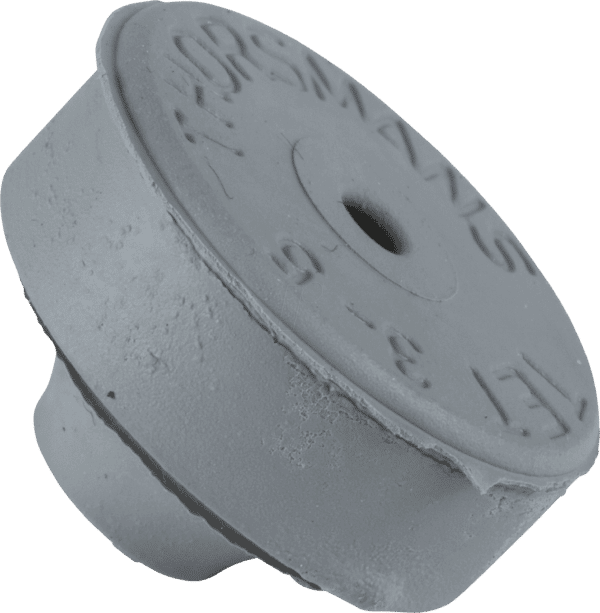

IMT36181 – Kabeldurchführung ISO M20: Optimale Kabeleinführung für anspruchsvolle Umgebungen
Die IMT36181 Kabeldurchführung mit ISO M20 Gewinde bietet eine professionelle und sichere Lösung für die Einführung von Kabeln in Gehäuse, Schaltschränke und Maschinen. Sie ist die ideale Wahl für Elektriker, Ingenieure und Systemintegratoren, die Wert auf eine dichte, zuverlässige und normgerechte Kabeleinführung legen, um empfindliche Elektronik vor Umwelteinflüssen zu schützen und die Sicherheit elektrischer Anlagen zu gewährleisten.
Herausragende Merkmale und Vorteile der IMT36181
Die IMT36181 Kabeldurchführung setzt neue Standards in Bezug auf Funktionalität und Langlebigkeit. Im Gegensatz zu einfachen Tüllen oder unzureichend abgedichteten Lösungen, bietet sie eine durchdachte Konstruktion, die höchsten Ansprüchen gerecht wird. Ihre Stärken liegen in der präzisen Abdichtung, der Robustheit gegenüber mechanischen Belastungen und der einfachen Montage, was sie zu einer überlegenen Wahl für professionelle Anwendungen macht.
- Vollkommene Abdichtung: Die IMT36181 gewährleistet eine zuverlässige Abdichtung gemäß den IP-Schutzklassen, die entscheidend ist, um das Eindringen von Staub, Wasser und anderen Medien zu verhindern und so die Langlebigkeit und Sicherheit Ihrer elektrischen Komponenten zu sichern.
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien, widersteht diese Kabeldurchführung Umwelteinflüssen wie Vibrationen, Temperaturschwankungen und chemischen Einwirkungen, was eine dauerhaft zuverlässige Funktion auch unter widrigsten Bedingungen garantiert.
- Vielseitiger Kabeldurchmesser: Mit einem anpassbaren Klemmbereich von 7,0 bis 10,0 mm deckt die IMT36181 eine breite Palette an gängigen Kabeldurchmessern ab, was sie flexibel einsetzbar macht und den Bedarf an verschiedenen Kabelverschraubungen reduziert.
- Normgerechte Konformität: Das M20-Gewinde entspricht internationalen Standards, was eine einfache Integration in bestehende Systeme und die Einhaltung relevanter Normen und Vorschriften erleichtert.
- Einfache und schnelle Montage: Die durchdachte Konstruktion ermöglicht eine unkomplizierte und zeitsparende Installation ohne Spezialwerkzeug, was die Effizienz bei der Verkabelung erhöht.
- Hohe Zugentlastung: Die Konstruktion sorgt für eine effektive Zugentlastung, die die Kabel und deren Verbindungen vor Beschädigungen durch mechanische Belastung schützt.
Technische Spezifikationen und Qualitätsmerkmale
Die IMT36181 Kabeldurchführung zeichnet sich durch eine präzise gefertigte Struktur aus, die auf Langlebigkeit und Funktion ausgelegt ist. Die Auswahl der Materialien und die Konstruktionsdetails sind auf höchste Zuverlässigkeit im industriellen und technischen Umfeld abgestimmt.
| Merkmal | Spezifikation |
|---|---|
| Modellbezeichnung | IMT36181 |
| Gewindegröße | ISO M20 |
| Klemmbereich Kabeldurchmesser | Ø 7,0 mm bis 10,0 mm |
| Material | Hochwertiger PA6-Kunststoff (Polyamid 6) – Bietet ausgezeichnete mechanische Festigkeit, Temperaturbeständigkeit und chemische Resistenz. |
| Dichtungsringmaterial | EPDM (Ethylen-Propylen-Dien-Kautschuk) – Hervorragende Beständigkeit gegen Witterungseinflüsse, Ozon, UV-Strahlung und eine breite Palette von Chemikalien. Gewährleistet eine dauerhaft flexible und dichte Verbindung. |
| Schutzart (mit Gegenmutter und Dichtung) | IP68 – Bietet höchsten Schutz gegen das Eindringen von Staub und Schutz gegen dauerhaftes Untertauchen in Wasser. |
| Betriebstemperaturbereich | -40°C bis +100°C – Ermöglicht den zuverlässigen Einsatz in extremen Temperaturbereichen. |
| Flammschutzeigenschaften | UL94 V-0 – Erfüllt hohe Anforderungen an die Flammwidrigkeit und trägt zur Sicherheit elektrischer Anlagen bei. |
| Mechanische Belastbarkeit | Hohe Zugfestigkeit und Beständigkeit gegenüber Scher- und Biegekräften, die durch die stabile Geometrie und das hochwertige Material gewährleistet wird. |
| Konstruktionsmerkmale | Integrierte Dichtung, sechskantiges Gehäuse für sicheres Anziehen, Klemmbereich mit Lamellenstruktur zur optimalen Anpassung an den Kabeldurchmesser, Innengewinde für präzise Befestigung. |
| Anwendungsbereiche | Schaltschrankbau, Maschinenbau, Automatisierungstechnik, Außenanwendungen, Elektroinstallationen mit erhöhten Anforderungen an Umweltschutz und Sicherheit. |
Optimale Anwendungsszenarien für die IMT36181
Die IMT36181 Kabeldurchführung ist konzipiert für Umgebungen, in denen Zuverlässigkeit und Schutz oberste Priorität haben. Ihre Anwendungsbereiche sind vielfältig und reichen von industriellen Anlagen bis hin zu spezialisierten technischen Installationen.
- Schaltschrankbau: Gewährleistet die sichere und dichte Einführung von Steuer-, Daten- und Leistungsleitungen in Verteiler- und Steuerschränke, schützt die interne Elektronik vor Staub und Feuchtigkeit.
- Maschinen- und Anlagenbau: Bietet eine robuste Lösung für die Verkabelung von Maschinenkomponenten, bei denen Vibrationen, Öle und Kühlmittel üblich sind. Die IP68-Konformität schützt die Verbindungen vor aggressiven Umwelteinflüssen.
- Outdoor-Anwendungen: Ideal für die Verkabelung von Sensoren, Kameras oder Beleuchtungssystemen im Außenbereich, wo Witterungsbeständigkeit und Wasserdichtigkeit unabdingbar sind.
- Automatisierungstechnik: Ermöglicht die zuverlässige Kabeleinführung in robotische Systeme, Förderanlagen und andere automatisierte Prozessumgebungen, in denen eine konstant hohe Betriebsleistung gefordert ist.
- Erneuerbare Energien: Geeignet für die Verkabelung von Solaranlagen oder Windkraftanlagen, wo Langlebigkeit unter extremen klimatischen Bedingungen entscheidend ist.
- Spezialfahrzeugbau: Bietet eine zuverlässige Kabeldurchführung für elektrische Systeme in Bussen, LKW oder Baumaschinen, die robusten Bedingungen ausgesetzt sind.
Montage und Integration der IMT36181
Die Installation der IMT36181 ist unkompliziert und erfordert kein spezielles Werkzeug. Die Konstruktion ist auf eine schnelle und sichere Montage ausgelegt, um den Installationsaufwand zu minimieren.
- Vorbereitung der Montagebohrung: Bohren Sie ein Loch mit dem passenden Durchmesser für das M20-Gewinde in das zu durchführende Gehäuse oder die Platte.
- Einführen des Kabels: Führen Sie das Kabel durch die vorbereitete Öffnung.
- Anbringen der Kabeldurchführung: Stecken Sie die IMT36181 Kabeldurchführung von außen in die Bohrung. Der integrierte Dichtungsring sollte flach anliegen.
- Befestigung: Schrauben Sie die mitgelieferte Gegenmutter von der Innenseite des Gehäuses auf das M20-Gewinde der Kabeldurchführung. Ziehen Sie die Gegenmutter fest an, um eine dichte Verbindung zu gewährleisten.
- Kabel fixieren: Passen Sie die Klemmklaue an den Kabeldurchmesser an. Durch das Festziehen des Außenrings wird das Kabel sicher fixiert und die Zugentlastung hergestellt.
FAQ – Häufig gestellte Fragen zu IMT36181 – Kabeldurchführung ISO M20, Ø 7,0 … 10,0 mm
Welchen Schutz bietet die IMT36181 Kabeldurchführung?
Die IMT36181 Kabeldurchführung bietet mit ihrer IP68-Zertifizierung höchsten Schutz gegen das Eindringen von Staub und Schutz gegen dauerhaftes Untertauchen in Wasser. Dies schützt angeschlossene Geräte und Leitungen vor Umwelteinflüssen und korrosionsbedingten Schäden.
Welche Materialien werden für die IMT36181 verwendet und warum sind sie vorteilhaft?
Die Kabeldurchführung ist aus robustem PA6-Kunststoff gefertigt, der für seine hohe mechanische Festigkeit, Temperaturbeständigkeit und chemische Resistenz bekannt ist. Der Dichtungsring besteht aus EPDM, einem Material, das hervorragende Beständigkeit gegen Witterung, Ozon, UV-Strahlung und viele Chemikalien bietet. Diese Materialauswahl gewährleistet eine lange Lebensdauer und zuverlässige Funktion, auch unter anspruchsvollen Bedingungen.
Ist die IMT36181 für den Einsatz bei extremen Temperaturen geeignet?
Ja, die IMT36181 ist für einen Betriebstemperaturbereich von -40°C bis +100°C ausgelegt. Diese breite Spanne ermöglicht den zuverlässigen Einsatz in sehr kalten Umgebungen ebenso wie bei erhöhten Temperaturen, wie sie beispielsweise in industriellen Fertigungsprozessen auftreten können.
Wie wird die Zugentlastung bei der IMT36181 sichergestellt?
Die Zugentlastung wird durch die Konstruktion des Klemmmechanismus gewährleistet. Nachdem das Kabel durch die Durchführung geführt wurde, wird der Außenring festgezogen. Dies bewirkt, dass sich die Klemmklaue fest um das Kabel schmiegt und es effektiv fixiert, wodurch potenzielle Zugkräfte von den elektrischen Verbindungen im Inneren des Gehäuses ferngehalten werden.
Kann die IMT36181 in rauen industriellen Umgebungen eingesetzt werden?
Absolut. Die robuste Konstruktion aus PA6-Kunststoff, die EPDM-Dichtung und die hohe Schutzart IP68 machen die IMT36181 ideal für den Einsatz in rauen industriellen Umgebungen, in denen sie mit Staub, Feuchtigkeit, Ölen, Chemikalien und Vibrationen konfrontiert wird.
Benötige ich Spezialwerkzeug für die Montage der IMT36181?
Nein, für die Montage der IMT36181 ist kein Spezialwerkzeug erforderlich. Die Installation erfolgt durch einfaches Eindrehen der Gegenmutter und Festziehen des Außenrings zur Kabelklemmung, was die Montagezeit und den Aufwand erheblich reduziert.
Ist die IMT36181 für alle Kabeldurchmesser im angegebenen Bereich gleich gut geeignet?
Ja, der Klemmbereich von 7,0 bis 10,0 mm wurde so konzipiert, dass die IMT36181 eine optimale Abdichtung und sichere Fixierung für Kabel innerhalb dieses Spektrums gewährleistet. Die Klemmklaue passt sich flexibel an den jeweiligen Kabeldurchmesser an.
