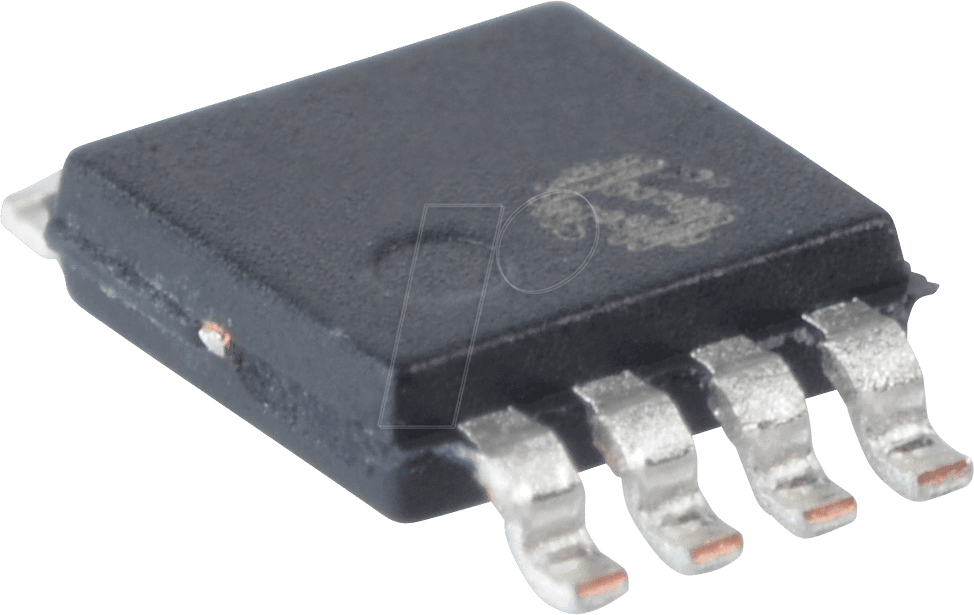

IL 207AT VIS – Optokoppler SO-8: Präzise Signalübertragung für anspruchsvolle Elektronikanwendungen
Der IL 207AT VIS – Optokoppler im SO-8 Gehäuse löst das kritische Problem der galvanischen Trennung und zuverlässigen Signalübertragung zwischen Schaltungsteilen mit unterschiedlichen Potentialen. Er ist die ideale Lösung für Ingenieure, Entwickler und Systemintegratoren, die höchste Anforderungen an Störfestigkeit, Sicherheit und Präzision in industriellen Steuerungen, Stromversorgungen und Kommunikationssystemen stellen.
Warum der IL 207AT VIS – Optokoppler SO-8 die überlegene Wahl ist
Im Vergleich zu herkömmlichen Kopplungsmechanismen bietet der IL 207AT VIS – Optokoppler eine unübertroffene Isolationsspannung, eine schnelle Schaltgeschwindigkeit und eine bemerkenswerte Robustheit gegenüber transienten Überspannungen und elektromagnetischen Störungen. Diese Eigenschaften minimieren das Risiko von Fehlfunktionen und gewährleisten die Langlebigkeit komplexer elektronischer Systeme. Seine kompakte SO-8 Bauform ermöglicht zudem eine hohe Integrationsdichte auf Leiterplatten.
Leistungsmerkmale und technische Vorteile des IL 207AT VIS – Optokopplers
- Galvanische Trennung: Bietet eine hochwirksame Trennung zwischen Eingangs- und Ausgangskreis, um empfindliche Komponenten vor Spannungsspitzen und unerwünschtem Stromfluss zu schützen. Dies ist entscheidend für die Sicherheit und Zuverlässigkeit von Stromversorgungen und Netzwerkschnittstellen.
- Hohe Isolationsspannung: Mit einer spezifizierten Isolationsspannung von 5000 Vrms (typisch) gewährleistet der IL 207AT VIS – Optokoppler eine sichere Trennung auch in Umgebungen mit hohen Spannungsdifferenzen.
- Schnelle Schaltzeiten: Kurze An- und Ausfallzeiten (typisch < 5 µs) ermöglichen eine präzise Übertragung von Hochfrequenzsignalen und Pulsweitenmodulation (PWM) ohne signifikante Verzerrungen.
- Hoher Stromübertragungsgrad (CTR): Ein konsistenter und hoher CTR gewährleistet eine zuverlässige Signalweiterleitung auch bei variierenden Betriebsbedingungen.
- Kompakte SO-8 Bauform: Das oberflächenmontierbare SO-8 Gehäuse (Small Outline Package) spart wertvollen Platz auf der Leiterplatte und erleichtert die automatische Bestückung.
- Breiter Betriebstemperaturbereich: Ausgelegt für anspruchsvolle Umgebungen, behält der Optokoppler seine Leistungsfähigkeit über einen weiten Temperaturbereich bei.
- Niedriger Eingangsruhestrom: Reduziert den Energieverbrauch und ist ideal für batteriebetriebene oder energiesparende Anwendungen.
- Hohe Störfestigkeit: Dank der optischen Kopplung ist der Optokoppler unempfindlich gegenüber elektrischem Rauschen und elektromagnetischen Interferenzen (EMI), die in industriellen Umgebungen häufig vorkommen.
Detaillierte Produkt-Spezifikationen des IL 207AT VIS – Optokoppler SO-8
| Merkmal | Spezifikation | Bedeutung für den Anwender |
|---|---|---|
| Typ | Optokoppler (LED und Fototransistor) | Ermöglicht die optische, galvanische Trennung von Schaltungsteilen. |
| Gehäuseform | SO-8 (Small Outline Package) | Kompakte Bauform für platzsparende Implementierung auf Leiterplatten, geeignet für automatisierte Fertigungsprozesse. |
| Isolationsspannung (RMS, 1 Sek.) | 5000 VRMS | Bietet eine außergewöhnlich hohe Sicherheit und Trennung zwischen Eingangs- und Ausgangskreis, schützt vor gefährlichen Spannungsdifferenzen. |
| Stromübertragungsgrad (CTR) | typisch 200 % bis 600 % (je nach Modellvariante und Bedingungen) | Gewährleistet eine starke und zuverlässige Signalübertragung von der Eingangs-LED zum Ausgangsfototransistor, auch bei geringen Eingangsströmen. |
| Schaltgeschwindigkeit (An/Aus) | typisch < 5 µs | Ermöglicht die präzise Verarbeitung von schnellen digitalen Signalen, PWM-Steuerungen und Datenströmen mit minimaler Latenz. |
| Betriebstemperaturbereich | -55 °C bis +125 °C | Sorgt für zuverlässigen Betrieb in einer Vielzahl von Umgebungsbedingungen, von kalten Industrieräumen bis zu warmen Umgebungen. |
| Vorwärtsstrom (LED) | max. 60 mA | Definiert den maximal zulässigen Betriebsstrom für die interne Leuchtdiode zur sicheren und langlebigen Funktion. |
| Kollektor-Emitter-Spannung (VCEO) | max. 80 V | Definiert die maximale Spannung, die der Ausgangsfototransistor sicher sperren kann, was für die Schnittstelle zu nachgeschalteten Schaltungen relevant ist. |
| Anwendungsgebiete | Stromversorgungen, Netzteil-Module, Telekommunikation, industrielle Steuerungstechnik, Messgeräte, LED-Treiber | Breites Einsatzspektrum in Bereichen, die galvanische Trennung und robuste Signalübertragung erfordern. |
Anwendungsgebiete für den IL 207AT VIS – Optokoppler SO-8
Der IL 207AT VIS – Optokoppler findet breite Anwendung in kritischen Bereichen der Elektronikentwicklung:
- Schaltnetzteile (SMPS): Zur galvanischen Trennung der Primär- und Sekundärseite, zur Rückkopplung von Spannungs- und Strominformationen und zur Erhöhung der Sicherheit.
- Industrielle Automatisierung und Steuerung: Zur sicheren Anbindung von Sensoren, Aktoren und Steuerungsmodulen an Mikrocontroller oder speicherprogrammierbare Steuerungen (SPS), um empfindliche Logikschaltungen vor Hochspannungen und Störsignalen zu schützen.
- Telekommunikationsinfrastruktur: In Modems, Routern und Basisstationen zur Trennung von Datenleitungen und zur Verhinderung von Masseschleifen.
- Medizintechnik: Zur Gewährleistung höchster Patientensicherheit durch vollständige galvanische Trennung von medizintechnischen Geräten.
- Beleuchtungstechnik: In LED-Treibermodulen zur präzisen Steuerung und zur Trennung von Netzspannung.
- Automobilindustrie: In Steuergeräten zur Signalübertragung zwischen verschiedenen Bussystemen und zum Schutz vor transienten Überspannungen im Bordnetz.
Optimale Nutzung des IL 207AT VIS – Optokopplers für maximale Leistung
Um die volle Leistungsfähigkeit des IL 207AT VIS – Optokopplers zu erzielen, ist die korrekte Dimensionierung des Vorwärtsstroms der Eingangs-LED entscheidend. Ein typischer Betriebsstrom im Bereich von 10-20 mA ist oft ausreichend, um einen zuverlässigen Stromübertragungsgrad (CTR) zu gewährleisten, während gleichzeitig die thermische Belastung und der Energieverbrauch minimiert werden. Die Auswahl des geeigneten Widerstands im Eingangskreis, in Verbindung mit der spezifischen LED-Charakteristik und der Versorgungsspannung, ist für eine optimale Performance unerlässlich. Ebenso wichtig ist die Beachtung der maximal zulässigen Kollektor-Emitter-Spannung des Fototransistors, um eine sichere Abschaltung und Sperrung im Ausgangskreis zu gewährleisten.
Die Technologie hinter dem IL 207AT VIS – Optokoppler: Funktionalität und Aufbau
Ein Optokoppler, auch Optokoppler oder Fotokoppler genannt, nutzt Licht zur Übertragung von Signalen zwischen zwei elektrisch getrennten Schaltungsteilen. Im IL 207AT VIS – Optokoppler sind eine Infrarot-Leuchtdiode (LED) als Sender und ein Fototransistor als Empfänger in einem hermetisch versiegelten Gehäuse (SO-8) integriert. Wenn Strom durch die LED fließt, emittiert sie Licht (typischerweise Infrarotstrahlung). Dieses Licht trifft auf die Basis des Fototransistors, der daraufhin zu leiten beginnt. Der durch den Fototransistor fließende Kollektorstrom ist proportional zur Intensität des einfallenden Lichts und somit indirekt zum Strom durch die Eingangs-LED. Der entscheidende Vorteil dieser Methode ist die vollständige galvanische Trennung: Es besteht keine elektrische Verbindung zwischen dem Eingangs- und dem Ausgangskreis, wodurch Spannungsspitzen und Störungen effektiv blockiert werden.
FAQs – Häufig gestellte Fragen zum IL 207AT VIS – Optokoppler SO-8
Was bedeutet galvanische Trennung und warum ist sie wichtig?
Galvanische Trennung bedeutet, dass zwei Stromkreise elektrisch voneinander isoliert sind und keine direkte elektrische Verbindung besteht. Dies ist entscheidend, um empfindliche Elektronik vor gefährlichen Spannungsspitzen, Überspannungen und elektromagnetischen Störungen zu schützen, die in einem Stromkreis auftreten können, aber nicht im anderen. Es erhöht die Sicherheit für Benutzer und Geräte und verhindert, dass Masseschleifen Probleme verursachen.
Welche Vorteile bietet die SO-8 Bauform des Optokopplers?
Die SO-8 Bauform ist ein kleines, oberflächenmontierbares Gehäuse (Surface Mount Device). Sie ermöglicht eine hohe Integrationsdichte auf Leiterplatten, spart wertvollen Platz und erleichtert die Automatisierung von Produktionsprozessen durch maschinelle Bestückung.
Was ist der Stromübertragungsgrad (CTR) und wie beeinflusst er die Leistung?
Der Stromübertragungsgrad (CTR) gibt das Verhältnis des Ausgangskollektorstroms zum Eingangsdiodenstrom an. Ein höherer CTR bedeutet, dass bereits ein geringerer Eingangsstrom einen größeren Ausgangsstrom steuern kann. Dies ist vorteilhaft für Anwendungen, bei denen der Eingangsstrom begrenzt ist oder eine starke Signalverstärkung gewünscht wird.
Wie wähle ich den richtigen Vorwiderstand für die Eingangs-LED des Optokopplers?
Die Wahl des Vorwiderstands hängt von der Betriebsspannung des Eingangskreises, dem gewünschten Betriebsstrom für die LED (oft im Bereich von 10-20 mA für optimale CTR) und der Durchlassspannung der LED ab. Die Formel R = (VVersorgung – VLED) / ILED kann hierbei als Grundlage dienen. Es ist ratsam, die spezifischen Empfehlungen im Datenblatt des Optokopplers zu beachten.
Kann der IL 207AT VIS – Optokoppler für Hochfrequenzsignale verwendet werden?
Ja, der IL 207AT VIS – Optokoppler zeichnet sich durch schnelle Schaltzeiten (typisch < 5 µs) aus. Dies macht ihn gut geeignet für die Übertragung von Pulsweitenmodulation (PWM) und anderen Signalen im niedrigen kHz-Bereich. Für extrem hohe Frequenzen über mehrere MHz sind spezialisierte Hochfrequenz-Optokoppler möglicherweise besser geeignet.
Wie wirkt sich die Betriebstemperatur auf die Leistung des Optokopplers aus?
Der IL 207AT VIS – Optokoppler ist für einen breiten Betriebstemperaturbereich von -55 °C bis +125 °C ausgelegt. Extreme Temperaturen können jedoch den Stromübertragungsgrad (CTR) und die Schaltzeiten leicht beeinflussen. Es ist wichtig, die Datenblattangaben für den jeweiligen Temperaturbereich zu konsultieren, um die genauen Spezifikationen zu verstehen.
Welche Art von Lasten kann der Ausgangsfototransistor schalten?
Der Ausgangsfototransistor kann digitale Logikschaltungen (mit entsprechenden Pegelanpassungen), Relaisspulen, kleine Motoren oder andere elektronische Komponenten steuern, solange die maximale Kollektor-Emitter-Spannung (VCEO) von 80 V und der maximale Kollektorstrom nicht überschritten werden.
