IGBT-Chips: Die Kraftpakete für Ihre Leistungselektronik
Willkommen in der Welt der Insulated Gate Bipolar Transistor (IGBT)-Chips bei Lan.de, Ihrem Spezialisten für hochwertige Elektronik, Technik und IT. In dieser Kategorie finden Sie eine sorgfältig kuratierte Auswahl an IGBTs, die das Herzstück moderner leistungselektronischer Anwendungen bilden. Ob für industrielle Antriebe, erneuerbare Energien, Schweißgeräte oder fortschrittliche Stromversorgungen – unsere IGBT-Chips bieten die Effizienz, Zuverlässigkeit und Leistungsdichte, die Sie für Ihre anspruchsvollsten Projekte benötigen. Wir richten uns an Ingenieure, Systemintegratoren und Technikbegeisterte, die auf der Suche nach der optimalen Komponente für präzise Steuerung und Energieumwandlung sind.
Worauf Kunden beim Kauf von IGBT-Chips achten müssen
Die Auswahl des richtigen IGBT-Chips ist entscheidend für die Performance, Effizienz und Langlebigkeit Ihrer elektronischen Systeme. Folgende Kriterien sollten Sie bei Ihrer Entscheidung berücksichtigen:
- Nennspannung (Vce): Die maximale Spannung, die der IGBT im gesperrten Zustand sicher aushalten muss. Wählen Sie immer einen Puffer, um unerwartete Spannungsspitzen abzudecken.
- Nennstrom (Ic): Der maximale Dauerstrom, den der IGBT im eingeschalteten Zustand führen kann. Berücksichtigen Sie Spitzenströme und die Wärmeableitung.
- Leistung (Ptot): Die maximale Verlustleistung, die der Chip dissipieren kann. Dies ist eng mit der Wärmeableitung verbunden und beeinflusst die Kühlkörperanforderungen.
- Schaltfrequenz: Die Geschwindigkeit, mit der der IGBT ein- und ausschalten kann. Höhere Schaltfrequenzen ermöglichen kleinere und effizientere Designs, erhöhen aber oft die Schaltverluste.
- Kollektor-Emitter-Sättigungsspannung (Vce(sat)): Die Spannung über dem IGBT im leitenden Zustand. Ein niedriger Vce(sat)-Wert bedeutet geringere Verluste und damit höhere Effizienz.
- Gate-Ladung (Qg): Beeinflusst die Ansteuerung des IGBTs und damit die Schaltgeschwindigkeit und die Verluste.

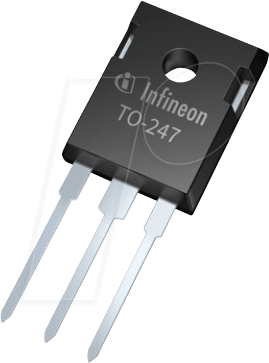

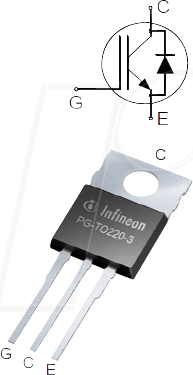

- Gehäuseart: Von durchkontaktierten (THT) bis zu oberflächenmontierbaren (SMD) oder speziell für Hochstromanwendungen konzipierten Modulen. Die Gehäuseart bestimmt die Montageart und die Wärmeableitungsmöglichkeiten.
- Temperaturbereich: Der Betriebstemperaturbereich des IGBTs, der sicherstellen muss, dass er unter allen Umgebungsbedingungen zuverlässig funktioniert.
- Hersteller und Qualitätssiegel: Renommierte Hersteller wie Infineon Technologies, ON Semiconductor, IXYS (jetzt Teil von Littelfuse) oder Mitsubishi Electric stehen für bewährte Qualität und Zuverlässigkeit. Achten Sie auf Zertifizierungen wie die RoHS-Konformität für umweltfreundliche Produkte.
- Spezielle Features: Integrierte Freilaufdioden (FWD), Kurzschlussschutz oder thermische Überwachung können zusätzliche Vorteile bieten.
IGBT-Technologie: Aufbau und Funktionsweise
IGBTs kombinieren die Vorteile von MOSFETs und Bipolartransistoren. Sie verfügen über einen Spannungsgesteuerten Gate-Eingang, ähnlich wie ein MOSFET, was eine einfache Ansteuerung ermöglicht und hohe Eingangsimpedanzen mit sich bringt. Der Durchlassstrom wird jedoch durch ein bipolares Kollektor-Emitter-Element gesteuert, was zu einer deutlich höheren Stromtragfähigkeit und geringeren Durchlassverlusten bei hohen Strömen im Vergleich zu reinen MOSFETs führt.
Der grundlegende Aufbau eines IGBTs besteht aus mehreren Schichten: Ein P+-Emitterbereich, ein N-Kanal und eine P-Substratbasis. Darüber befindet sich eine isolierende Oxidschicht (typischerweise Siliziumdioxid), gefolgt von einem metallischen Gate. Beim Anlegen einer positiven Spannung an das Gate wird ein inverser Kanal in der N-Schicht gebildet, der den Stromfluss vom Kollektor zum Emitter ermöglicht. Die moderne IGBT-Technologie entwickelt sich kontinuierlich weiter, unter anderem mit Trench-Gate-Strukturen für verbesserte Performance und Technologien wie die Field-Stop- oder die Punch-Through-Technologie, um den Stromfluss und die Sperrfähigkeit zu optimieren.
Anwendungsbereiche von IGBT-Chips
IGBT-Chips sind aufgrund ihrer hervorragenden Leistungseigenschaften in einer Vielzahl von Branchen unverzichtbar:
- Industrielle Antriebe: Steuerung von Motoren in Pumpen, Lüftern, Förderbändern und Produktionsanlagen.
- Erneuerbare Energien: In Wechselrichtern für Solar- und Windkraftanlagen zur Umwandlung von Gleichstrom in Wechselstrom.
- Schweißtechnik: Als Herzstück von modernen Schweißstromquellen für präzise Stromregelung.
- Stromversorgungen: In Hochleistungs-Netzteilen und USV-Anlagen (Unterbrechungsfreie Stromversorgung).
- Elektromobilität: In den Antriebsumrichtern von Elektrofahrzeugen.
- Induktionserhitzung: In Hochfrequenz-Generatoren für industrielle Prozesse.
- Beleuchtungstechnik: In professionellen LED-Treibern für hohe Leistung.
Vergleich der IGBT-Technologien und Klassifizierungen
| Kriterium | Beschreibung | Bedeutung für den Anwender | Beispiele für Technologien |
|---|---|---|---|
| Gate-Struktur | Die Geometrie des Gates und der angrenzenden Halbleiterschichten. | Beeinflusst die Schaltgeschwindigkeit, die Gate-Ladung und die On-State-Verluste. | Planar-Gate, Trench-Gate |
| Sperrverfahren | Die Art und Weise, wie die Sperrfähigkeit des Transistors erreicht wird. | Entscheidend für die Spannungsfestigkeit und die Schaltverluste. | Punch-Through (PT), Field-Stop (FS) |
| Integrierte Diode | Vorhandensein einer integrierten Freilaufdiode (FWD). | Ermöglicht das sichere Ableiten von induktiven Lastströmen und spart Platz und Kosten. | Standard-FWD, Fast-Recovery-FWD (FRD) |
| Stromtragfähigkeit | Maximale Dauerstromstärke, die der IGBT führen kann. | Direkte Auswirkung auf die Dimensionierung der Anwendung. | Klassifizierungen basierend auf Ampere-Werten (z.B. 50A, 100A, 300A) |
| Spannungsfestigkeit | Maximale Sperrspannung, die der IGBT sicher verarbeiten kann. | Definiert die maximale Betriebsspannung der Anwendung. | Klassifizierungen basierend auf Volt-Werten (z.B. 600V, 1200V, 1700V) |
| Schaltverluste | Energieverlust während des Ein- und Ausschaltvorgangs. | Beeinflusst die Gesamteffizienz der Schaltung und die Wärmeentwicklung. | Energiespezifische Kennwerte (z.B. Eon, Eoff) |
| On-State-Verluste | Energieverlust, wenn der IGBT leitend ist. | Wichtig für die Effizienz bei hohen Strömen und niedrigen Frequenzen. | Kollektor-Emitter-Sättigungsspannung (Vce(sat)) |
Häufig gestellte Fragen zu IGBT-Chips
FAQ – Häufig gestellte Fragen zu IGBT-Chips
Was ist der Hauptunterschied zwischen einem IGBT und einem MOSFET?
Der Hauptunterschied liegt in der Stromtragfähigkeit und den Durchlassverlusten. MOSFETs sind bei niedrigeren Spannungen und Strömen effizienter und schalten schneller, während IGBTs bei höheren Spannungen und Strömen überlegen sind und geringere Sättigungsspannungen (Vce(sat)) aufweisen. IGBTs werden spannungsgesteuert, ähnlich wie MOSFETs, was die Ansteuerung vereinfacht.
Welche Rolle spielt die Freilaufdiode (FWD) in einem IGBT?
Die integrierte Freilaufdiode ist essenziell für Anwendungen mit induktiven Lasten, wie z.B. Elektromotoren. Wenn der IGBT sperrt, sorgt die FWD dafür, dass der induktiv gespeicherte Energiepfad geschlossen bleibt und der Strom weiterfließen kann. Dies verhindert überschüssige Spannungsspitzen, die den IGBT beschädigen könnten, und verbessert die Effizienz des Systems.
Wie wähle ich die richtige Spannungsklasse für meinen IGBT?
Die Spannungsklasse des IGBT muss höher sein als die maximale Betriebsspannung Ihrer Anwendung. Es wird dringend empfohlen, einen Sicherheitsspielraum von mindestens 20-30% einzuplanen, um Spannungsspitzen (z.B. durch Netzschwankungen oder Schaltvorgänge) sicher abzudecken. Beachten Sie auch die Normen und Standards für Ihre spezifische Anwendung.
Was bedeutet Vce(sat) und warum ist es wichtig?
Vce(sat) steht für die Kollektor-Emitter-Sättigungsspannung. Dies ist die Spannung, die über dem IGBT abfällt, wenn er vollständig leitend ist. Ein niedrigerer Vce(sat)-Wert bedeutet geringere Leistungsverluste im IGBT während des Betriebs. Bei leistungselektronischen Anwendungen, insbesondere bei hohen Strömen, sind niedrige Vce(sat)-Werte entscheidend für die Effizienz und reduzieren die Wärmeentwicklung.
Sind IGBTs für hohe Schaltfrequenzen geeignet?
IGBTs sind im Allgemeinen für moderate bis hohe Schaltfrequenzen ausgelegt, typischerweise im Kilohertz-Bereich. Für extrem hohe Frequenzen (über mehrere hundert Kilohertz) sind MOSFETs oder neuere Technologien wie GaN (Galliumnitrid) und SiC (Siliziumkarbid) oft besser geeignet, da sie geringere Schaltverluste aufweisen. Die Wahl der Schaltfrequenz hängt stark von der spezifischen Anwendung ab.
Was sind die Vorteile von Trench-Gate-IGBTs gegenüber Planar-Gate-IGBTs?
Trench-Gate-IGBTs verwenden eine vertikale Struktur im Gate-Bereich, was zu einer verbesserten Packungsdichte der Transistoren führt. Dies ermöglicht niedrigere Vce(sat)-Werte und eine höhere Stromdichte im Vergleich zu Planar-Gate-IGBTs gleicher Chipfläche. Folglich bieten Trench-Gate-IGBTs eine höhere Effizienz und können bei geringerer Chipgröße eingesetzt werden.
Welche Rolle spielt die thermische Anbindung und Kühlung bei IGBT-Chips?
Die Wärmeentwicklung ist ein kritischer Faktor für die Lebensdauer und Zuverlässigkeit von IGBT-Chips. Eine effiziente Wärmeableitung ist unerlässlich. Dies wird durch die Wahl des richtigen Gehäuses, die Verwendung von Wärmeleitpaste, geeignete Kühlkörper und gegebenenfalls aktive Kühlung (Lüfter, Flüssigkeitskühlung) erreicht. Der angegebene maximale Leistungswert (Ptot) des IGBTs muss stets im Verhältnis zur Kühlleistung Ihrer Anwendung betrachtet werden.
