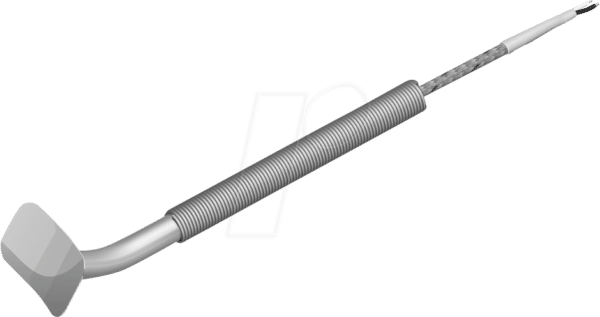

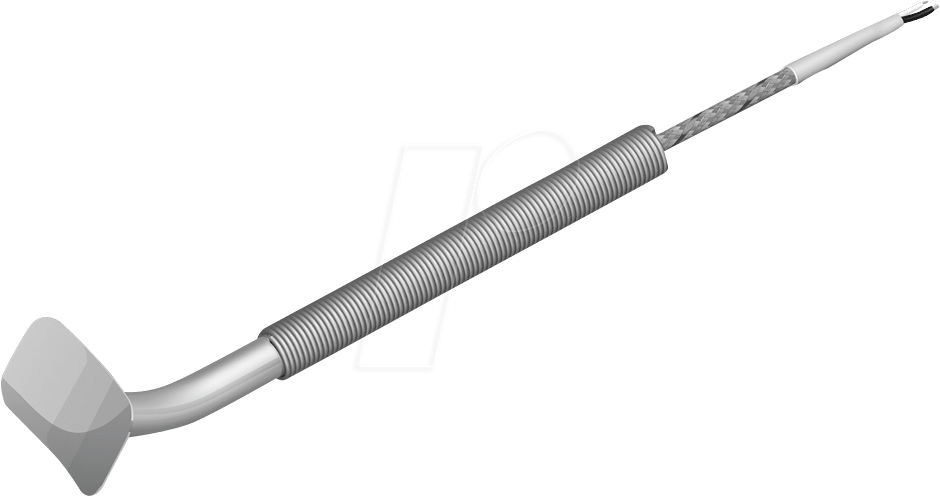

Präzise Temperaturmessung für anspruchsvolle Oberflächen: HS 8608816 Oberflächen-Thermoelement
Das HS 8608816 Oberflächen-Thermoelement, Typ J, ist die ideale Lösung für alle, die eine exakte und zuverlässige Temperaturerfassung direkt auf Werkstückoberflächen benötigen. Speziell entwickelt für industrielle Anwendungen und Forschungsumgebungen, löst dieses präzise Messinstrument das Problem ungenauer Temperaturwerte, die bei herkömmlichen Messmethoden auftreten können. Es eignet sich hervorragend für Ingenieure, Techniker, Laboranten und Qualitätsmanager, die auf höchste Messgenauigkeit angewiesen sind.
Überlegene Technologie für Ihre Messanforderungen
Herkömmliche Temperaturmessungen sind oft unzureichend, wenn es um die Erfassung der tatsächlichen Oberflächentemperatur geht. Das HS 8608816 Oberflächen-Thermoelement übertrifft Standardlösungen durch seine spezielle Bauweise und Materialauswahl, die eine direkte und unmittelbare Wärmeübertragung vom Messobjekt zum Sensorelement ermöglicht. Dies eliminiert Messfehler, die durch Luftschichten oder isolierende Effekte entstehen können. Der Typ-J-Aufbau (Eisen-Konstantan) bietet zudem eine ausgezeichnete Linearität über einen breiten Temperaturbereich und ist robust gegenüber vielen chemischen Einflüssen, was ihn zu einer vielseitigen und langlebigen Wahl macht.
Optimale Leistung und Zuverlässigkeit
Das HS 8608816 Oberflächen-Thermoelement zeichnet sich durch seine herausragende Performance und langfristige Zuverlässigkeit aus. Die Konstruktion ist auf maximale Messgenauigkeit und minimale Beeinflussung durch äußere Faktoren ausgelegt. Die schnelle Ansprechzeit sorgt dafür, dass Temperaturschwankungen sofort erfasst werden, was für Prozesse mit dynamischen Temperaturverläufen entscheidend ist.
Hauptvorteile im Überblick:
- Direkte Oberflächenmessung: Erfasst präzise die tatsächliche Temperatur an der Werkstückoberfläche, ohne Umgebungs- oder Übertragungsfehler.
- Robustheit und Langlebigkeit: Gefertigt aus hochwertigen Materialien, die eine lange Lebensdauer auch unter anspruchsvollen Bedingungen gewährleisten.
- Breiter Temperaturbereich: Geeignet für Messungen von 0 °C bis zu 400 °C, was eine Vielzahl von industriellen und wissenschaftlichen Anwendungen abdeckt.
- Hohe Messgenauigkeit: Bietet zuverlässige und reproduzierbare Messergebnisse für kritische Prozesskontrollen und Analysen.
- Vielseitiger Typ J Aufbau: Kombiniert Eisen und Konstantan für eine gute Linearität und Beständigkeit.
- Kompaktes Design: Der Sensor-Ø von 6 mm ermöglicht die Messung auch an schwer zugänglichen Stellen und kleinen Objekten.
- Einfache Integration: Dank der Standardisierung und der robusten Ausführung lässt sich das Thermoelement einfach in bestehende Messsysteme integrieren.
Technische Spezifikationen und Produktmerkmale
Die technischen Eigenschaften des HS 8608816 Oberflächen-Thermoelements sind auf maximale Effizienz und Präzision ausgelegt. Mit einem Messbereich von 0 bis 400 °C und einem Durchmesser von 6 mm ist es für eine breite Palette von Anwendungen konzipiert. Der Typ J, basierend auf Eisen und Konstantan, bietet eine zuverlässige und kostengünstige Lösung für viele thermische Überwachungsaufgaben.
| Merkmal | Spezifikation |
|---|---|
| Produktname | Oberflächen-Thermoelement |
| Modellnummer | HS 8608816 |
| Thermoelement-Typ | Typ J (Eisen-Konstantan) |
| Messbereich | 0 °C bis 400 °C |
| Sensor-Durchmesser (Ø) | 6 mm |
| Anschluss (NL) | NL40 (Nennlänge 40 cm) |
| Messflächen-Kontakt | Direkter Kontakt für präzise Oberflächenmessung |
| Material der Thermoelementsonden | Eisen und Konstantan; externe Schutzummantelung (qualitativ hochwertige, hitzebeständige Polymer- oder Metalllegierung, je nach genauer Ausführung für 400°C ausgelegt) |
| Ansprechzeit | Sehr schnell durch direkten Oberflächenkontakt; die genaue Zeit hängt von der zu messenden Oberfläche und der Wärmeleitfähigkeit ab. |
| Isolationswiderstand | Hoch, um externe Störeinflüsse zu minimieren und die Messgenauigkeit zu gewährleisten. Spezifische Werte sind je nach Ausführung und Umgebungsbedingungen zu ermitteln. |
| Schutzart (je nach Ausführung) | Typischerweise ausgelegt für den Einsatz in trockenen Industrieumgebungen, ggf. mit zusätzlicher IP-Zertifizierung. |
| Einsatzgebiete | Industrielle Fertigung, Werkzeugmaschinen, Kunststoffspritzguss, Prüfstände, Laboranwendungen, Wartung und Überwachung von Anlagen. |
Anwendungsbereiche für maximale Präzision
Das HS 8608816 Oberflächen-Thermoelement ist aufgrund seiner spezifischen Eigenschaften eine hervorragende Wahl für eine Vielzahl anspruchsvoller Anwendungsbereiche. Die direkte Oberflächenmessung ist unerlässlich in Prozessen, bei denen die Temperatur der Werkstückoberfläche kritisch für die Produktqualität oder die Prozesssicherheit ist. Dies reicht von der Überwachung der Werkzeugtemperatur in Spritzgussmaschinen über die Kontrolle von Schweißnähten bis hin zur genauen Erfassung von Oberflächentemperaturen in Prüf- und Kalibrierverfahren.
Industrielle Fertigungsprozesse:
In der industriellen Fertigung spielt die genaue Temperaturkontrolle eine Schlüsselrolle. Das HS 8608816 ermöglicht die präzise Überwachung von Oberflächen, beispielsweise bei:
- Kunststoffverarbeitung: Kontrolle der Werkzeugtemperaturen im Spritzguss und Extrusion zur Optimierung der Produktqualität und Zykluszeiten.
- Metallverarbeitung: Überwachung von Werkzeugtemperaturen beim Umformen, Schneiden oder Schweißen, um Materialschädigung oder unerwünschte Gefügeveränderungen zu vermeiden.
- Löt- und Klebeprozesse: Sicherstellung optimaler Oberflächentemperaturen für eine dauerhafte und zuverlässige Verbindung.
- Wärmebehandlung: Präzise Messung der Oberflächentemperatur während Härte-, Glüh- oder Anlassprozessen.
Forschung und Entwicklung:
Auch in wissenschaftlichen und Forschungseinrichtungen ist das Thermoelement ein wertvolles Werkzeug:
- Materialwissenschaft: Untersuchung des thermischen Verhaltens von Werkstoffen unter verschiedenen Bedingungen.
- Prüf- und Kalibrierlabore: Einsatz als Referenzmessgerät zur Kalibrierung anderer Temperatursensoren.
- Energie- und Umwelttechnik: Messung von Oberflächentemperaturen in Prototypen oder Versuchsanlagen.
Wartung und Instandhaltung:
Die regelmäßige Überwachung von OberflächenTemperaturen ist entscheidend für die vorausschauende Wartung:
- Motoren und Aggregate: Erkennung von Überhitzungsbereichen und potenziellen Defekten.
- Elektrische Anlagen: Identifizierung von heißen Stellen in Schaltanlagen oder Stromverteilern, die auf schlechte Kontakte oder Überlastung hindeuten.
- Rohrleitungssysteme: Überprüfung der Temperatur an kritischen Punkten zur Effizienzkontrolle und zur Vermeidung von Kondensationsproblemen.
Optimierte Materialwissenschaft und Sensortechnik
Das Herzstück des HS 8608816 bildet die Typ-J-Thermoelement-Konstruktion, bestehend aus einem positiven Draht aus reinem Eisen und einem negativen Draht aus einer Konstantan-Legierung (Kupfer-Nickel). Diese Kombination erzeugt bei Temperaturbedingungen eine thermoelektrische Spannung (Seebeck-Effekt), die proportional zur Temperaturdifferenz zwischen der Messstelle und der Referenzstelle ist. Die Wahl von Eisen und Konstantan gewährleistet eine gute Empfindlichkeit und eine relativ lineare Beziehung zwischen Temperatur und Spannung über den spezifizierten Bereich von 0 bis 400 °C.
Die sensorische Spitze mit einem Durchmesser von 6 mm ist so konzipiert, dass sie einen maximalen thermischen Kontakt zur zu messenden Oberfläche herstellt. Dies minimiert die Wärmeleitungsverluste und gewährleistet eine schnelle Erfassung der tatsächlichen Oberflächentemperatur. Die externe Beschichtung des Sensors ist entscheidend für seine Robustheit und Einsatzfähigkeit in industriellen Umgebungen. Sie schützt die empfindlichen Thermoelementsonden vor mechanischer Beschädigung und korrosiven Einflüssen, während sie gleichzeitig eine hohe thermische Leitfähigkeit aufweist, um eine effiziente Wärmeübertragung zu ermöglichen. Die Nennlänge von 40 cm (NL40) des Anschlusskabels bietet zudem eine flexible Handhabung und erleichtert die Anbindung an Messgeräte.
FAQ – Häufig gestellte Fragen zu HS 8608816 – Oberflächen-Thermoelement, Typ J, 0 … 400 °C, Ø6 mm, NL40
Was ist der Hauptvorteil der direkten Oberflächenmessung dieses Thermoelements gegenüber anderen Messmethoden?
Der Hauptvorteil liegt in der Eliminierung von Messfehlern, die durch Luftschichten oder unzureichenden Kontakt entstehen können. Das Thermoelement erfasst die tatsächliche Temperatur direkt an der Oberfläche, was zu deutlich präziseren und reproduzierbareren Messergebnissen führt, insbesondere bei dynamischen Prozessen oder dünnen Werkstücken.
Ist dieses Thermoelement für den Einsatz in aggressiven chemischen Umgebungen geeignet?
Typ-J-Thermoelemente (Eisen-Konstantan) bieten eine moderate Beständigkeit gegenüber bestimmten Chemikalien, sind jedoch nicht universell für alle aggressiven Medien geeignet. Für spezifische Anwendungen mit starken Säuren oder Basen sollte die Kompatibilität der Materialien sorgfältig geprüft werden. Die externe Schutzummantelung bietet zusätzlichen Schutz, dessen Widerstandsfähigkeit vom spezifischen Material abhängt.
Wie schnell reagiert das Thermoelement auf Temperaturänderungen?
Aufgrund des direkten Kontakts zur Oberfläche und des geringen Durchmessers des Sensors ist die Ansprechzeit dieses Oberflächen-Thermoelements sehr schnell. Die genaue Reaktionszeit hängt jedoch von der Wärmeleitfähigkeit der zu messenden Oberfläche und der Wärmekapazität des Messobjekts ab.
Welche Art von Messgerät wird benötigt, um die Spannung des Thermoelements auszulesen?
Sie benötigen ein geeignetes Messgerät, das für die Aufnahme von Thermoelement-Signalen ausgelegt ist. Dies kann ein digitales Thermometer, ein Datenlogger oder eine SPS (Speicherprogrammierbare Steuerung) mit entsprechender Eingangsmodul sein, das die von Typ-J-Thermoelementen generierte Spannung in Temperatur umrechnen kann.
Muss die Referenzstelle des Thermoelements gekühlt oder speziell behandelt werden?
Das HS 8608816 ist ein Standard-Thermoelement, das in der Regel mit einer kalten Lötstelle (Bezugstemperaturmessung) arbeitet. Bei den meisten Anwendungen wird die Referenzstelle des Thermoelements bei Raumtemperatur gehalten oder durch ein integriertes Kompensationsschaltkreis im Messgerät berücksichtigt. Eine aktive Kühlung ist in der Regel nicht erforderlich, es sei denn, es werden extrem hohe Genauigkeitsanforderungen gestellt, die eine definierte Referenztemperatur erfordern.
Kann das Thermoelement auch für Messungen unterhalb von 0 °C verwendet werden?
Der spezifizierte Messbereich liegt zwischen 0 °C und 400 °C. Für Temperaturen unterhalb von 0 °C ist Typ J grundsätzlich geeignet, jedoch können die Genauigkeit und die Linearität außerhalb des angegebenen Bereichs abweichen. Für präzise Messungen im negativen Bereich sind möglicherweise spezialisierte Thermoelement-Typen oder eine sorgfältige Kalibrierung erforderlich.
Wie wird die Nennlänge NL40 (40 cm) des Anschlusskabels interpretiert?
NL40 bezieht sich auf die standardisierte Nennlänge des integrierten Anschlusskabels. In diesem Fall beträgt die Länge des Kabels 40 Zentimeter. Dies ist ein wichtiger Faktor für die Flexibilität und die Platzierung des Thermoelements während der Messung.
