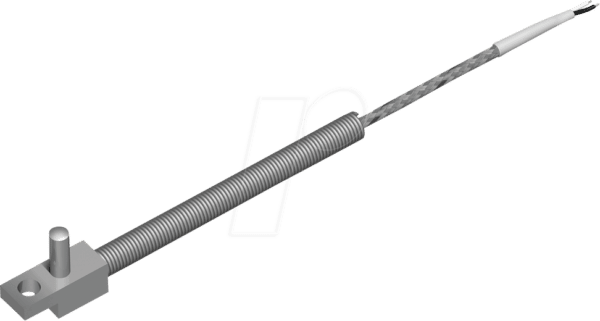

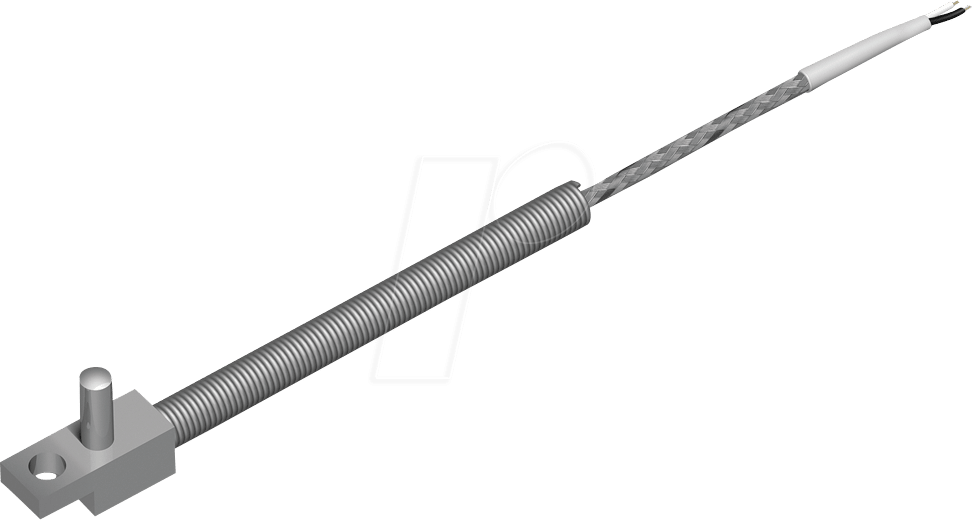

HS 8606801 – Thermoelement mit Flanschmontage: Präzise Temperaturerfassung für anspruchsvolle industrielle Anwendungen
Dieses HS 8606801 Thermoelement mit Flanschmontage, Typ J, ist die ideale Lösung für präzise und zuverlässige Temperaturmessungen in einem Bereich von 0 bis 400 °C. Entwickelt für den professionellen Einsatz in industriellen Umgebungen, wo robuste Konstruktion und genaue Daten unerlässlich sind, löst es das Problem der ungenauen oder unzuverlässigen Temperaturüberwachung, die zu Produktionsausfällen, Qualitätsverlusten oder ineffizienten Prozessen führen kann. Es richtet sich an Ingenieure, Techniker, Wartungspersonal und Anlagenbetreiber in Branchen wie dem Maschinenbau, der chemischen Industrie, der Lebensmittelverarbeitung und der Automatisierungstechnik, die auf eine konstante und exakte Temperaturführung angewiesen sind.
Maximale Präzision und Robustheit für industrielle Anforderungen
Das HS 8606801 Thermoelement zeichnet sich durch seine überlegene Leistung gegenüber Standardlösungen aus. Die Verwendung eines Typ J Thermoelements (Eisen-Konstantan) gewährleistet eine hohe Empfindlichkeit und Genauigkeit im angegebenen Temperaturbereich. Die robuste Flanschmontage ermöglicht eine sichere und dichte Installation in Behältern, Rohrleitungen oder Anlagenkomponenten und schützt den empfindlichen Sensorkopf vor mechanischen Belastungen, Staub und Feuchtigkeit. Diese Kombination aus präziser Messung und robuster Bauweise sorgt für Langlebigkeit und zuverlässige Messergebnisse auch unter widrigsten Bedingungen, was es zur überlegenen Wahl für jede kritische Temperaturüberwachungsaufgabe macht.
Konstruktionsmerkmale und technischer Aufbau
Das HS 8606801 Thermoelement ist nach höchsten Qualitätsstandards gefertigt, um eine optimale Leistung und Zuverlässigkeit zu gewährleisten. Die Konstruktion ist auf Langlebigkeit und einfache Integration in bestehende Systeme ausgelegt.
- Sensorik: Ausgestattet mit einem Typ J Thermoelementdraht, der aus einer Eisenleitung und einer Konstantanleitung besteht. Diese Kombination ermöglicht eine lineare Beziehung zwischen Temperatur und Spannung im Betriebsbereich von 0 bis 400 °C.
- Schutzrohr: Das Schutzkleid des Thermoelements besteht aus hochwertigem Edelstahl, der eine ausgezeichnete Beständigkeit gegen Korrosion und mechanische Beanspruchung bietet. Dies schützt die empfindlichen Thermodrahtelemente und verlängert die Lebensdauer des Sensors.
- Flanschmontage: Die integrierte Flanschmontage ermöglicht eine sichere und druckbeständige Befestigung. Der Flansch ist präzise gefertigt, um eine dichte Verbindung mit dem zu messenden Medium oder der Umgebung zu gewährleisten und Leckagen zu verhindern.
- Anschlusskopf: Ein robuster Anschlusskopf schützt die elektrischen Verbindungen vor Umwelteinflüssen und mechanischen Beschädigungen. Er ist so konzipiert, dass er eine einfache und sichere Verdrahtung mit Messgeräten oder Steuerungen ermöglicht.
- Isolierung: Die Thermodrahtelemente sind sorgfältig isoliert, um elektrische Störungen zu minimieren und eine genaue Signalübertragung sicherzustellen. Diese Isolierung trägt ebenfalls zur thermischen Trennung der Drähte bei.
Anwendungsbereiche und Einsatzmöglichkeiten
Das HS 8606801 Thermoelement mit Flanschmontage, Typ J, eignet sich hervorragend für eine Vielzahl von industriellen Anwendungen, bei denen eine präzise Temperaturüberwachung im Bereich von 0 bis 400 °C erforderlich ist:
- Maschinenbau: Überwachung der Temperatur von Lagergehäusen, Motoren, Getrieben oder Hydrauliksystemen zur Vermeidung von Überhitzung und zur Optimierung der Schmierung.
- Chemie- und Petrochemie: Messung von Temperaturen in Reaktoren, Destillationskolonnen, Lagertanks oder Rohrleitungen, wo genaue Prozesskontrolle für Sicherheit und Effizienz entscheidend ist.
- Lebensmittel- und Getränkeindustrie: Überwachung von Temperaturen in Kochkesseln, Pasteurisierungsanlagen, Backöfen oder Kühlketten zur Gewährleistung der Produktqualität und -sicherheit.
- Kunststoffverarbeitung: Temperaturmessung in Extrudern, Spritzgießmaschinen oder Temperöfen zur präzisen Steuerung von Schmelztemperaturen und Formgebungsprozessen.
- Energietechnik: Temperaturüberwachung von Kesseln, Turbinen, Transformatoren oder erneuerbaren Energieanlagen zur Sicherstellung eines stabilen und effizienten Betriebs.
- Umwelttechnik: Messung von Temperaturen in Kläranlagen, Biogasanlagen oder thermischen Entsorgungsanlagen.
Technische Spezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Thermoelement mit Flanschmontage |
| Sensortyp | Typ J (Eisen-Konstantan) |
| Temperaturbereich | 0 °C bis 400 °C |
| Flanschtyp | Standard-Industrieflansch (genaue Spezifikation je nach Modellvariante, typischerweise mit Gewindegröße für einfache Montage) |
| Schutzrohrmaterial | Hochwertiger Edelstahl (z.B. Edelstahl 1.4571 oder vergleichbar, für hohe Korrosionsbeständigkeit) |
| Schutzrohrdurchmesser | Typischerweise 6 mm, 8 mm oder 10 mm, je nach Anwendung und benötigter Robustheit |
| Einbaulänge (L) | Variabel, je nach Anforderung der Anwendung (z.B. 100 mm, 150 mm, 250 mm) |
| Genauigkeitsklasse | Typischerweise Klasse 2 nach IEC 60584 oder höhere Präzisionsklasse auf Anfrage |
| Elektrischer Anschluss | Standard-Anschlusskopf (z.B. Form B nach DIN 43729) mit Kabelverschraubung für sichere Verdrahtung |
| Umgebungsbedingungen | Geeignet für industrielle Umgebungen mit mäßigen bis hohen Temperaturen, Staub und Feuchtigkeit (gemäß IP-Schutzklasse des Anschlusskopfes) |
Vorteile der Flanschmontage und des Typs J
Die Kombination aus Flanschmontage und Typ J Thermoelement bietet entscheidende Vorteile für professionelle Anwendungen:
- Sichere Installation und Dichtheit: Der Flansch ermöglicht eine feste und dichte Montage, was besonders in druckbeaufschlagten Systemen oder bei der Handhabung von Flüssigkeiten und Gasen unerlässlich ist. Dies verhindert Medienverlust und schützt die Umgebung.
- Schutz vor äußeren Einflüssen: Die Flanschkonstruktion bietet zusätzlichen Schutz für das Sensorelement vor mechanischen Stößen, Vibrationen und Kontamination durch Staub oder Schmutz.
- Vielseitigkeit: Unterschiedliche Flanschstandards und -größen ermöglichen eine einfache Anpassung an eine breite Palette von Behältern und Rohrleitungssystemen.
- Kosteneffizienz (Typ J): Typ J Thermoelemente bieten ein gutes Preis-Leistungs-Verhältnis für den hier definierten Temperaturbereich und sind weit verbreitet, was Ersatzteile und Kompatibilität erleichtert.
- Hohe Empfindlichkeit: Eisen-Konstantan-Kombinationen zeigen eine gute Spannungsänderung pro Temperaturänderung, was eine präzise Messung ermöglicht.
- Robuste Eigenschaften: Edelstahl als Schutzrohrmaterial bietet hervorragende Beständigkeit gegen aggressive Medien und hohe Temperaturen.
Qualität und Zuverlässigkeit für kontinuierlichen Betrieb
Bei Lan.de legen wir größten Wert auf die Qualität der von uns angebotenen Produkte. Das HS 8606801 Thermoelement ist ein Beispiel für technologische Exzellenz und Langlebigkeit. Die sorgfältige Auswahl der Materialien und die präzise Fertigung stellen sicher, dass Sie sich auf genaue und konsistente Messergebnisse verlassen können. Dies ist entscheidend für die Prozesssicherheit, die Energieeffizienz und die Produktqualität in Ihrer Anlage. Eine zuverlässige Temperaturerfassung minimiert ungeplante Stillstandszeiten und reduziert Wartungskosten, da Fehlfunktionen frühzeitig erkannt und behoben werden können.
Häufig gestellte Fragen zu HS 8606801 – Thermoelement mit Flanschmontage, Typ J, 0 … 400 °C
Was ist die Hauptanwendung dieses Thermoelements?
Das HS 8606801 Thermoelement mit Flanschmontage, Typ J, ist primär für industrielle Anwendungen konzipiert, bei denen eine genaue und zuverlässige Temperaturmessung im Bereich von 0 bis 400 °C erforderlich ist. Dies umfasst Bereiche wie Maschinenbau, Chemie, Lebensmittelverarbeitung und Energieerzeugung.
Warum wurde Typ J als Sensorelement gewählt?
Typ J Thermoelemente (Eisen-Konstantan) bieten eine gute Balance zwischen Genauigkeit, Empfindlichkeit und Kosteneffizienz im Temperaturbereich von 0 bis 400 °C. Sie sind eine weit verbreitete und gut verstandene Technologie für viele industrielle Anwendungen.
Welche Vorteile bietet die Flanschmontage gegenüber anderen Befestigungsarten?
Die Flanschmontage bietet eine sichere, druckbeständige und dichte Befestigung in Behältern oder Rohrleitungen. Dies schützt das Thermoelement vor mechanischen Belastungen und Umwelteinflüssen und gewährleistet eine präzise Positionierung im Messmedium.
Wie wird die Genauigkeit dieses Thermoelements spezifiziert?
Die Genauigkeit wird üblicherweise in Klassen gemäß internationalen Standards wie IEC 60584 angegeben. Für dieses Modell ist typischerweise Klasse 2 relevant, wobei auf Anfrage auch höhere Präzisionsklassen verfügbar sein können.
Kann dieses Thermoelement auch in aggressiven chemischen Umgebungen eingesetzt werden?
Das Schutzrohr aus Edelstahl (z.B. 1.4571) bietet eine gute Beständigkeit gegen viele chemische Medien und Umgebungen. Für extrem aggressive Medien sollte jedoch die chemische Kompatibilität geprüft oder spezielle Legierungen in Betracht gezogen werden.
Welche Art von Messgerät kann mit diesem Thermoelement verbunden werden?
Dieses Thermoelement kann mit einer Vielzahl von Temperaturmessgeräten, Reglern, Datenloggern oder SPS-Systemen verbunden werden, die für die Eingangssignale von Typ J Thermoelementen ausgelegt sind. Ein passender Anschlusskopf erleichtert die elektrische Verbindung.
Was bedeutet die Angabe „0 … 400 °C“ genau für die Einsatzfähigkeit?
Dies definiert den empfohlenen Betriebstemperaturbereich. Das Thermoelement liefert innerhalb dieses Bereichs die spezifizierte Genauigkeit. Temperaturen außerhalb dieses Bereichs können die Lebensdauer oder die Messgenauigkeit beeinträchtigen.
