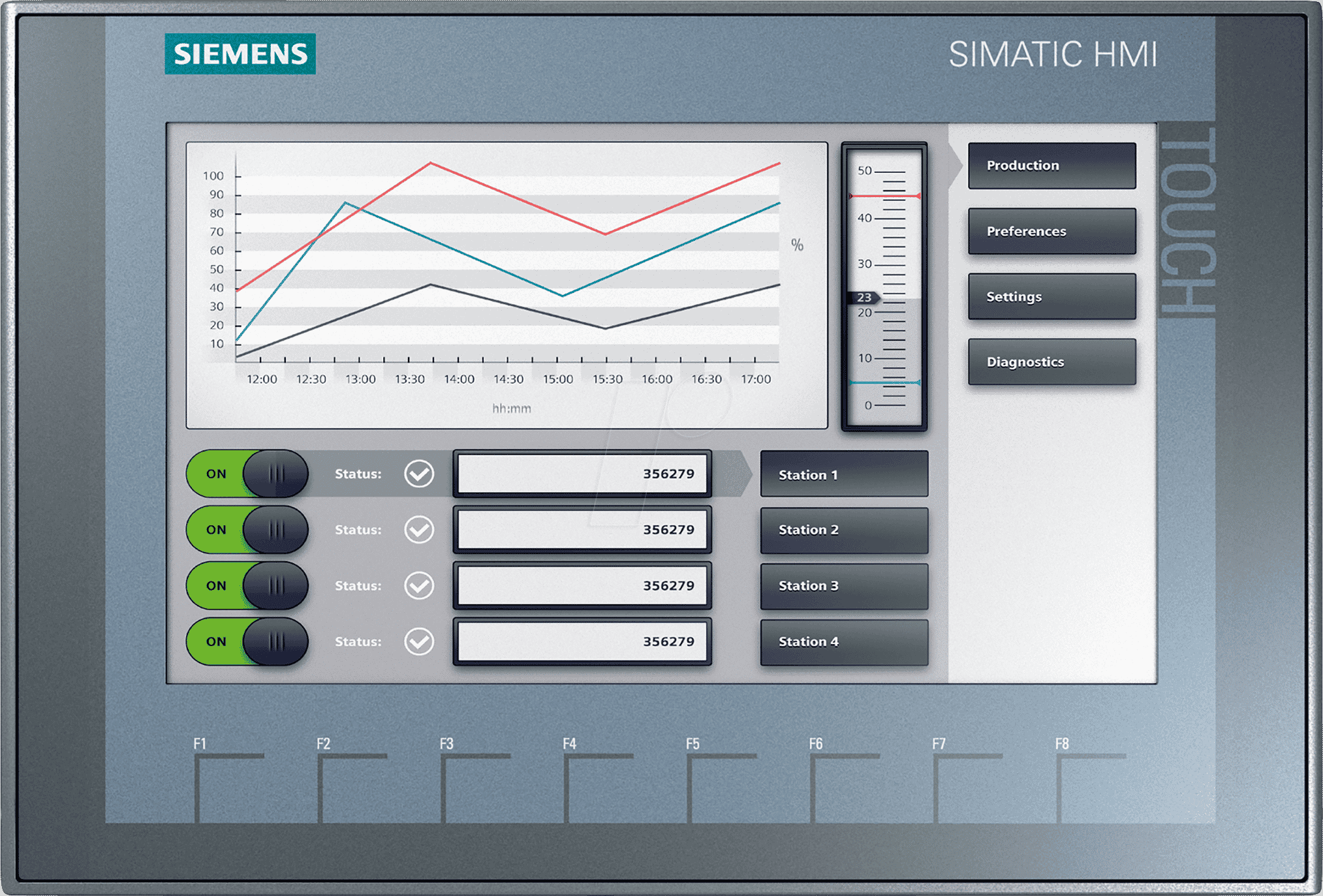

Effiziente Maschinenbedienung mit dem SIMATIC HMI KTP900 Basic
Das SIMATIC HMI KTP900 Basic ist die ideale Lösung für Automatisierungsexperten und Anlagenbetreiber, die eine zuverlässige und intuitive Schnittstelle zur Steuerung und Überwachung ihrer Maschinen und Prozesse benötigen. Mit seiner klaren Bedienlogik und den robusten Leistungsmerkmalen vereinfacht dieses Panel die Interaktion mit industriellen Anlagen und minimiert das Risiko von Bedienfehlern, was zu einer gesteigerten Effizienz und Produktivität führt.
Überlegene Leistung und Zuverlässigkeit im industriellen Umfeld
Das HMI KTP900 Basic zeichnet sich durch seine robuste Konstruktion und die bewährte SIMATIC-Technologie von Siemens aus. Während Standardlösungen oft Kompromisse bei der Langlebigkeit oder Funktionalität eingehen, bietet dieses Panel eine durchgängige Performance, selbst unter anspruchsvollen Bedingungen. Seine optimierte Hardware und Softwarearchitektur gewährleisten schnelle Reaktionszeiten und eine hohe Stabilität, was für den ununterbrochenen Betrieb industrieller Anlagen unerlässlich ist.
Kernvorteile des SIMATIC HMI KTP900 Basic
- Intuitive Benutzeroberfläche: Das hochauflösende Touch-Display mit einer Bildschirmdiagonale von 9 Zoll ermöglicht eine klare und übersichtliche Darstellung von Prozessdaten und Bedienelementen. Die intuitive Navigation reduziert die Einarbeitungszeit für Bediener erheblich.
- Robuste Bauweise: Konzipiert für den harten industriellen Einsatz, widersteht das KTP900 Basic Umwelteinflüssen wie Staub, Feuchtigkeit und Vibrationen. Dies garantiert eine lange Lebensdauer und geringe Wartungsintervalle.
- Flexible Konfigurationsmöglichkeiten: Die Integration in das SIMATIC-Ökosystem ermöglicht eine nahtlose Anbindung an SIMATIC-Steuerungen und eine flexible Projektierung mit der Engineering-Software SIMATIC WinCC Basic.
- Hohe Datensicherheit: Erweiterte Funktionen zur Datenarchivierung und Benutzerverwaltung tragen zur Sicherheit kritischer Prozessdaten bei und unterstützen die Einhaltung von Compliance-Vorgaben.
- Effiziente Visualisierung: Umfangreiche Grafikbibliotheken und die Möglichkeit zur Erstellung individueller Bedienelemente ermöglichen eine präzise und aufgabenorientierte Visualisierung von Produktionsabläufen.
- Diagnosefunktionen: Integrierte Diagnosemöglichkeiten helfen bei der schnellen Identifizierung und Behebung von Störungen, was die Stillstandszeiten minimiert.
Technische Spezifikationen und Ausstattungsmerkmale
Das SIMATIC HMI KTP900 Basic ist mehr als nur ein Anzeigegerät; es ist eine intelligente Schnittstelle, die die Brücke zwischen Mensch und Maschine schlägt. Sein Herzstück bildet ein leistungsfähiger Prozessor, der für schnelle Datenverarbeitung und flüssige Grafikanimationen sorgt. Das brillante 9-Zoll-Widescreen-TFT-Display mit einer Auflösung von 800 x 480 Pixeln bietet eine exzellente Lesbarkeit, auch bei variierenden Lichtverhältnissen. Die Bedienung erfolgt komfortabel über einen resistiven Touchscreen, der auch mit Handschuhen präzise reagiert.
Die Kommunikationsschnittstellen sind auf Flexibilität ausgelegt. Die PROFINET-Schnittstelle (PN) ermöglicht die Integration in moderne industrielle Netzwerke und gewährleistet eine schnelle und zuverlässige Datenübertragung. Darüber hinaus sind weitere optionale Schnittstellen verfügbar, um eine breite Palette von Kommunikationsprotokollen abzudecken und eine nahtlose Integration in bestehende Automatisierungslandschaften zu ermöglichen.
Die Schutzart IP65 schützt das Panel effektiv vor dem Eindringen von Staub und Strahlwasser, was den Einsatz in Umgebungen mit hoher mechanischer und chemischer Belastung ermöglicht. Die Betriebstemperaturspanne von 0 bis 50 °C unterstreicht die Robustheit und Zuverlässigkeit des Geräts in verschiedenen industriellen Anwendungen.
Anwendungsbereiche und Einsatzszenarien
Das SIMATIC HMI KTP900 Basic ist universell einsetzbar und findet seinen Platz in einer Vielzahl von Branchen und Applikationen. Ob in der diskreten Fertigung, der Prozessautomatisierung, der Lebensmittel- und Getränkeindustrie oder im Maschinen- und Anlagenbau – überall dort, wo eine direkte und effiziente Maschinenbedienung gefordert ist, spielt dieses HMI seine Stärken aus.
- Montagelinien: Überwachung und Steuerung von Produktionsschritten, Anzeige von Produktionszahlen und Fehlermeldungen.
- Verpackungsmaschinen: Parametrierung und Überwachung von Verpackungsprozessen, Anpassung von Einstellungen für verschiedene Produkte.
- Fördertechnik: Steuerung von Förderbändern, Anzeige von Laufzeiten und Auslastung.
- Wasseraufbereitung: Überwachung von Wasserständen, Dosierungen und Betriebszuständen von Pumpen und Filtern.
- Kleinere und mittlere Maschinen: Ideal für die Standardisierung der Bedienoberfläche auf einer Vielzahl von Maschinen, die nicht die volle Funktionalität größerer Panels erfordern.
Detaillierte Produktinformationen im Überblick
| Merkmal | Beschreibung |
|---|---|
| Bildschirmgröße | 9 Zoll Widescreen-TFT |
| Auflösung | 800 x 480 Pixel |
| Bedienung | Resistiver Touchscreen |
| Kommunikationsschnittstelle | PROFINET (PN) |
| Schutzart | IP65 (Frontseite) |
| Betriebstemperatur | 0 °C bis 50 °C |
| Speichererweiterung | SD-Kartenslot für projektspezifische Daten und Systemerweiterungen |
| Stromversorgung | 24 V DC |
Erweiterte Funktionalitäten und Konnektivität
Das KTP900 Basic ist Teil des breiten SIMATIC-Portfolios und profitiert von der durchgängigen Engineering-Philosophie von Siemens. Die Projektierung erfolgt über SIMATIC WinCC Basic, eine leistungsstarke und intuitive Software, die eine effiziente Erstellung von Bedienoberflächen, die Konfiguration von Variablen und die Implementierung von Alarmen und Trends ermöglicht. Die integrierte PROFINET-Schnittstelle erlaubt eine einfache Einbindung in SIMATIC S7-Steuerungen sowie in Steuerungen anderer Hersteller, die PROFINET unterstützen.
Für erweiterte Konnektivitätsanforderungen können zusätzliche Schnittstellenmodule integriert werden, die eine Kommunikation über PROFIBUS, Ethernet/IP oder serielle Schnittstellen (RS232/RS485) ermöglichen. Dies garantiert, dass das KTP900 Basic auch in heterogenen Automatisierungsumgebungen nahtlos funktioniert.
Die Möglichkeit zur Erstellung von Benutzerverwaltungssystemen mit verschiedenen Berechtigungsstufen erhöht die Sicherheit und Kontrolle über den Maschinenbetrieb. Dies ist insbesondere in regulierten Umgebungen oder bei der Arbeit mit sensiblen Produktionsdaten von großer Bedeutung.
Häufig gestellte Fragen zu HMI KTP900 BC PN – SIMATIC HMI, KTP900 Basic
Was sind die Hauptvorteile der PROFINET-Schnittstelle?
Die PROFINET-Schnittstelle ermöglicht eine schnelle, zuverlässige und standardisierte Kommunikation mit SIMATIC-Steuerungen und anderen PROFINET-fähigen Geräten. Dies vereinfacht die Netzwerkarchitektur, reduziert Verkabelungsaufwand und ermöglicht Diagnosefunktionen auf Feldebene.
Ist das HMI KTP900 Basic für den Einsatz in rauen Umgebungen geeignet?
Ja, mit seiner Schutzart IP65 ist das HMI KTP900 Basic bestens gegen Staub und Strahlwasser geschützt und für den Betrieb in anspruchsvollen industriellen Umgebungen konzipiert. Die Betriebstemperaturspanne von 0 bis 50 °C unterstützt ebenfalls den robusten Einsatz.
Welche Software wird zur Projektierung des HMI KTP900 Basic verwendet?
Die Projektierung erfolgt mit der leistungsstarken und intuitiven Engineering-Software SIMATIC WinCC Basic, die Teil des SIMATIC TIA Portal Frameworks ist.
Kann das HMI KTP900 Basic mit Steuerungen anderer Hersteller kommunizieren?
Ja, durch die Unterstützung gängiger industrieller Kommunikationsprotokolle über optionale Schnittstellenmodule ist eine Kommunikation mit Steuerungen anderer Hersteller problemlos möglich.
Wie wird das HMI KTP900 Basic mit Strom versorgt?
Das HMI KTP900 Basic wird über eine 24 V DC Stromversorgung betrieben, was den Industriestandards entspricht.
Welche Möglichkeiten zur Datenspeicherung bietet das HMI?
Das HMI verfügt über integrierten Speicher für Betriebssystem und Projekt. Zusätzlich bietet ein SD-Kartenslot die Möglichkeit zur Erweiterung der Speicherkapazität für Projekte, Archivierungsdaten und Firmware-Updates.
Wie benutzerfreundlich ist die Bedienung des HMI KTP900 Basic?
Das HMI KTP900 Basic zeichnet sich durch eine klare und intuitive Benutzeroberfläche auf dem 9-Zoll-Widescreen-Touchdisplay aus. Die Logik der Bedienung ist darauf ausgelegt, Anwendern eine schnelle und fehlerfreie Interaktion mit der Maschine zu ermöglichen.
