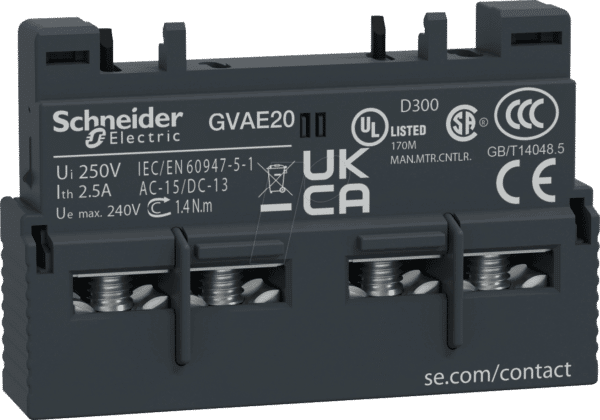

GVAE20 – Der Präzisions-Hilfsschalter für zuverlässige Steuerkreise
Für Elektrotechniker, Automatisierungsexperten und Anlagenbauer, die auf maximale Zuverlässigkeit in kritischen Steuerungs- und Überwachungssystemen angewiesen sind, bietet der GVAE20 – Hilfsschalter, TeSys GVAE, 2 NC, front die ultimative Lösung. Dieses hochpräzise Schaltglied schließt effektiv die Lücke zwischen gesteuerten Anlagenkomponenten und deren präziser Zustandsmeldung, um Betriebssicherheit und Effizienz zu gewährleisten. Mit seiner Frontmontage und zwei sicher öffnenden (NC) Kontakten ist er die ideale Wahl zur schnellen und unkomplizierten Integration in bestehende oder neue Schaltschränke.
Maximale Sicherheit und Signalintegrität durch TeSys GVAE Technologie
Der GVAE20 zeichnet sich durch seine herausragende Zuverlässigkeit und Langlebigkeit aus, Kernmerkmale der TeSys GVAE Baureihe von Schneider Electric. Im Gegensatz zu einfacheren Schalterlösungen, die oft anfällig für Verschleiß und Fehlfunktionen sind, setzt der GVAE20 auf robuste Konstruktionsprinzipien und hochwertige Materialien, die eine dauerhaft stabile Kontaktfunktion sicherstellen. Dies minimiert das Risiko unerwarteter Anlagenstillstände und schützt vor kostspieligen Ausfällen, indem er eine verlässliche Rückmeldung über den Zustand angeschlossener Komponenten garantiert.
Konsequente Kontaktgestaltung für kritische Anwendungen
Die spezifische Auslegung des GVAE20 mit zwei Schließer-Kontakten (NC – Normally Closed) ist für eine Vielzahl von sicherheitsgerichteten Anwendungen prädestiniert. Diese Kontakte sind im Ruhezustand (ohne Betätigung) geschlossen und öffnen sich erst bei Aktivierung des Hilfsschalters. Diese Funktionalität ist essentiell für:
- Überwachung von Schutzvorrichtungen: Meldung, wenn eine Schutztür geschlossen ist oder ein Schutzgitter an seinem Platz sitzt. Ein Öffnen signalisiert eine potentielle Gefahr.
- Motorüberwachung: Rückmeldung über den Betriebszustand von Motoren oder anderen Maschinen, um ungewollte Startvorgänge zu verhindern, solange eine bestimmte Bedingung nicht erfüllt ist.
- Positionsmeldung: Bestätigung der korrekten Position von beweglichen Teilen in komplexen Maschinen und Anlagen.
- Sicherheitsverriegelungen: Integration in Verriegelungslogiken, um sicherzustellen, dass bestimmte Vorgänge nur dann ablaufen können, wenn alle relevanten Sicherheitsparameter erfüllt sind.
Robustheit und Langlebigkeit im industriellen Umfeld
Der GVAE20 wurde entwickelt, um den anspruchsvollen Bedingungen industrieller Umgebungen standzuhalten. Seine Konstruktion berücksichtigt Faktoren wie:
- Mechanische Belastbarkeit: Die Schaltmechanismen sind auf eine hohe Anzahl von Schaltspielen ausgelegt, was eine lange Lebensdauer auch bei häufiger Betätigung garantiert.
- Elektrische Stabilität: Die Kontakte sind für die Übertragung von Steuerströmen und geringen Lasten optimiert und bieten dabei eine sichere elektrische Trennung.
- Umwelteinflüsse: Das Gehäusematerial und die interne Konstruktion sind darauf ausgelegt, gegen Staub, Feuchtigkeit und moderate Temperaturschwankungen resistent zu sein, wie sie typischerweise in Produktionshallen oder Schaltanlagen vorkommen.
Technische Spezifikationen und Design-Merkmale
Der GVAE20 – Hilfsschalter, TeSys GVAE, 2 NC, front überzeugt durch seine durchdachte Bauweise und seine Anpassungsfähigkeit:
| Merkmal | Beschreibung |
|---|---|
| Produktbezeichnung | GVAE20 – Hilfsschalter, TeSys GVAE |
| Kontaktkonfiguration | 2 NC (Normally Closed) – 2 sicher öffnende Kontakte |
| Montageart | Frontmontage an TeSys GVAE Basisgeräten |
| Betätigungsart | Mechanische Betätigung durch das zu überwachende Element |
| Schaltleistung (Steuerstromkreis) | Optimiert für Steuer- und Signalisierungszwecke, detaillierte Spezifikationen finden sich im TeSys GVAE Datenblatt |
| Isolationsspannung | Geeignet für gängige Steuerstromkreise, Spezifikationen gemäß EN/IEC-Normen |
| Umgebungstemperatur | Betriebstemperaturen typischerweise von -25°C bis +70°C (abhängig von genauen Umgebungsbedingungen und anderen Komponenten) |
| Normenkonformität | Entwickelt nach relevanten industriellen Normen wie IEC 60947-5-1 für Steuerstromschaltgeräte |
Einfache Integration und Systemkompatibilität
Die Frontmontage des GVAE20 ermöglicht eine schnelle und unkomplizierte Installation direkt an der Vorderseite von TeSys GVAE Schützen oder anderen kompatiblen Basisgeräten. Dies vereinfacht den Aufbau und die Wartung von Schaltschränken erheblich, da keine aufwendigen Verdrahtungsarbeiten im Inneren des Schaltschrankes erforderlich sind. Die klare Kontaktbelegung und die bewährte TeSys GVAE Technologie gewährleisten eine nahtlose Integration in bestehende Automatisierungssysteme, sei es mit speicherprogrammierbaren Steuerungen (SPS) oder traditionellen Relaislogiken.
Anwendungsbereiche für den GVAE20 Hilfsschalter
Der GVAE20 ist ein unverzichtbares Bauteil in einer Vielzahl von industriellen und gewerblichen Anwendungen, darunter:
- Maschinenbau: Überwachung von Sicherheitstüren, Endschaltern und Verriegelungsmechanismen an Werkzeugmaschinen, Verpackungsmaschinen und Produktionsanlagen.
- Gebäudetechnik: Steuerung und Überwachung von Brandschutzklappen, Lüftungssystemen und Zugangskontrollen.
- Energieverteilung: Zustandsüberwachung von Leistungsschaltern und Lasttrennschaltern in Niederspannungsverteilungen.
- Automatisierungsprozesse: Integration in Fördertechnik, Robotik und Materialhandhabungssysteme zur Sicherstellung von Prozessabläufen und Anlagensicherheit.
FAQ – Häufig gestellte Fragen zu GVAE20 – Hilfsschalter, TeSys GVAE, 2 NC, front
Was bedeutet „2 NC“ bei diesem Hilfsschalter?
„2 NC“ steht für „2 Normally Closed“. Das bedeutet, dass die beiden Kontakte des Hilfsschalters im Ruhezustand, also wenn der Schalter nicht betätigt wird, elektrisch geschlossen sind. Sobald der Schalter betätigt wird (z.B. durch das Schließen einer Schutztür), öffnen sich diese Kontakte.
Ist der GVAE20 auch für hohe Schaltströme geeignet?
Der GVAE20 ist primär für Steuer- und Signalisierungszwecke konzipiert. Er ist nicht für die direkte Schaltung von Hauptlasten oder hohen Leistungströmen ausgelegt. Seine Aufgabe ist es, Signale an Steuerungen oder Schützen weiterzugeben.
Wie wird der GVAE20 montiert?
Der GVAE20 wird als Anbaugerät an der Front von kompatiblen TeSys GVAE Basisgeräten, wie z.B. Schützen, montiert. Dies ermöglicht eine einfache und schnelle Installation und Verdrahtung.
Welche Arten von Signalen kann der GVAE20 erfassen?
Der GVAE20 dient dazu, mechanische Zustände zu erfassen und in elektrische Signale umzuwandeln. Typische Beispiele sind die Erfassung von geschlossenen Türen, der Anwesenheit von Objekten oder der korrekten Position von beweglichen Teilen.
Ist der GVAE20 mit allen TeSys Geräten kompatibel?
Der GVAE20 ist speziell für die Verwendung mit der TeSys GVAE Baureihe von Schneider Electric konzipiert. Eine genaue Kompatibilitätsliste finden Sie im technischen Datenblatt der TeSys GVAE Serie.
Welche Lebensdauer kann man von diesem Hilfsschalter erwarten?
Dank der robusten Konstruktion und der hochwertigen Materialien der TeSys GVAE Baureihe kann eine hohe mechanische und elektrische Lebensdauer erwartet werden. Die genaue Anzahl der Schaltspiele hängt von den spezifischen Einsatzbedingungen ab, ist aber für den vorgesehenen Einsatzzweck optimiert.
Bietet der GVAE20 einen Schutz gegen elektrische Störungen?
Die Konstruktion des GVAE20 gewährleistet eine zuverlässige Trennung und Signalübertragung im Steuerkreis. Für spezifische Anforderungen an den Störschutz oder die EMV-Verträglichkeit sind die umfassenden Datenblätter und Richtlinien von Schneider Electric zu konsultieren.
