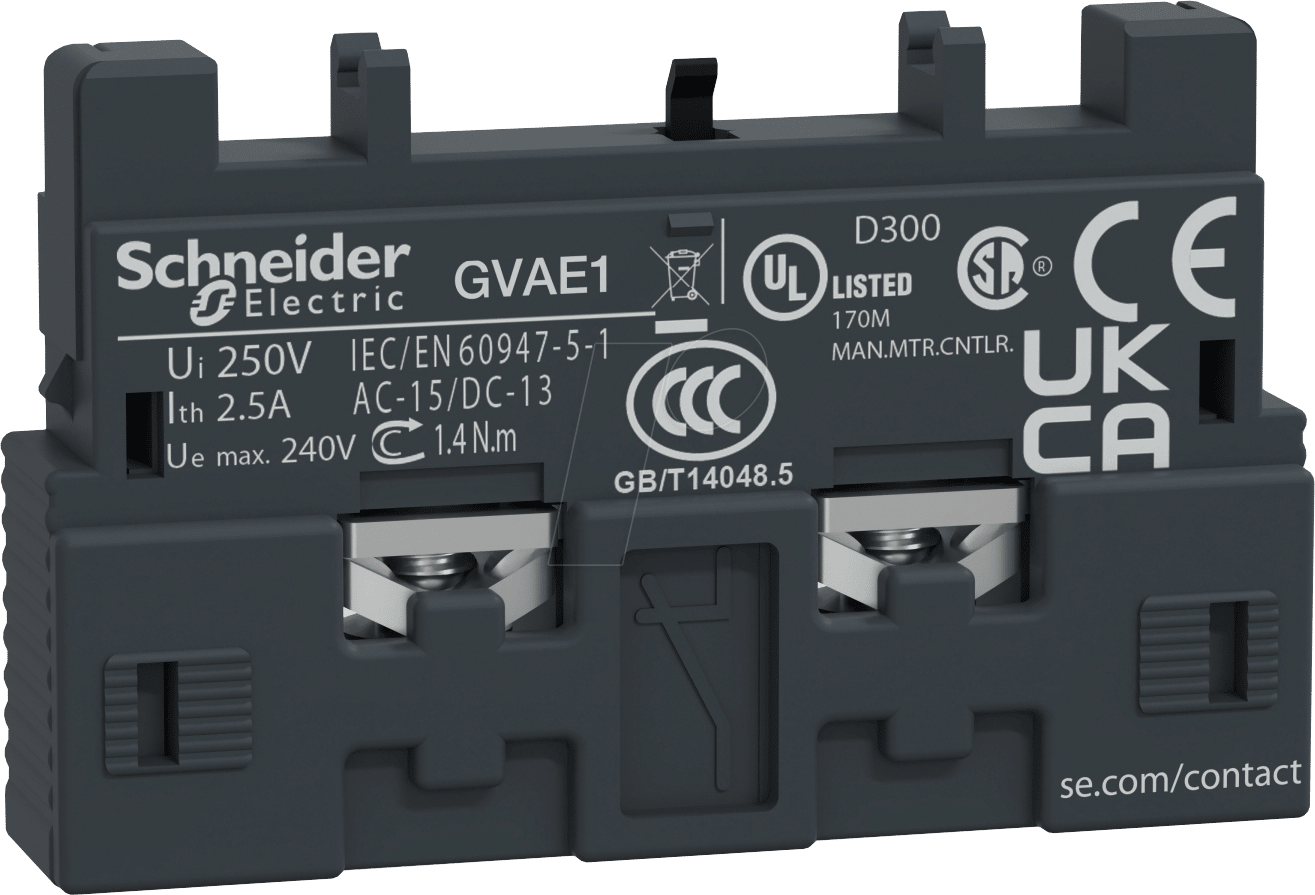

GVAE1 – Der Präzisions-Hilfsschalter für Zuverlässigkeit in industriellen Steuerungen
Der GVAE1 Hilfsschalter aus der TeSys GVAE Serie ist die essenzielle Komponente zur Erweiterung der Funktionalität von Leistungsschaltern und Schützen, wenn präzise Rückmeldungen über den Schaltzustand oder zusätzliche Steuerpfade benötigt werden. Er richtet sich an Elektroinstallateure, Automatisierungstechniker und Instandhaltungspersonal, die auf eine sichere und zuverlässige Signalübertragung in komplexen elektrischen Anlagen angewiesen sind.
Maximale Signalintegrität mit TeSys GVAE Technologie
Der GVAE1 Hilfsschalter setzt neue Maßstäbe in der Signalübertragung und der Integration in Schaltschränke. Durch die Kombination eines Schließers (NO – Normally Open) und eines Öffners (NC – Normally Closed) in einem einzigen, frontseitig montierbaren Modul, bietet er eine flexible und platzsparende Lösung für vielfältige Anwendungsfälle. Im Gegensatz zu einfachen Hilfskontakten, die oft separate Einheiten erfordern, integriert der GVAE1 diese Funktionalitäten nahtlos. Dies minimiert Verdrahtungsaufwand und potenzielle Fehlerquellen, was gerade in sicherheitsrelevanten Anwendungen von höchster Bedeutung ist. Die robuste Bauweise und die bewährte TeSys GVAE Technologie von Schneider Electric gewährleisten eine Langlebigkeit und Zuverlässigkeit, die Ihre Anlagen am Laufen hält.
Die Vorteile des GVAE1 Hilfsschalters im Überblick
- Flexibilität durch Doppelkontakt: Die integrierte 1 NC / 1 NO Kontaktkonfiguration ermöglicht die gleichzeitige Erfassung des Schalterzustands und die Ansteuerung zusätzlicher Signalgeber oder Steuerkreise.
- Platzoptimiertes Design: Die frontseitige Montage spart wertvollen Bauraum im Schaltschrank und vereinfacht die Installation und Wartung erheblich.
- Hohe Schaltleistung: Konzipiert für industrielle Umgebungen, bietet der GVAE1 eine zuverlässige Schaltleistung auch unter anspruchsvollen Bedingungen.
- Einfache Integration: Kompatibel mit einer breiten Palette von TeSys Leistungsschaltern und Schützen, was eine nahtlose Integration in bestehende oder neue Systeme ermöglicht.
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien, garantiert der Hilfsschalter eine lange Lebensdauer und Beständigkeit gegen Umwelteinflüsse.
- Sicherheitserhöhung: Durch die präzise Zustandsrückmeldung trägt der GVAE1 maßgeblich zur Erhöhung der Betriebssicherheit und zur Vermeidung von Fehlfunktionen bei.
Technische Spezifikationen und Anwendungsgebiete
Der GVAE1 Hilfsschalter ist ein Paradebeispiel für durchdachte Ingenieurskunst im Bereich der industriellen Automatisierung. Seine Konstruktion ist auf maximale Zuverlässigkeit und einfache Handhabung ausgelegt. Die frontseitige Anbringung an TeSys D Schützen oder Leistungsschaltern erleichtert die Montage und den Zugang für Inspektionen und Wartungsarbeiten. Die 1 NC und 1 NO Kontakte sind mechanisch verriegelt, was bedeutet, dass der Zustand des Hilfsschalters immer den Zustand des Hauptgerätes widerspiegelt. Dies ist entscheidend für Schaltungen, bei denen eine exakte Zustandsinformation für den Betrieb oder die Sicherheit unerlässlich ist.
Die Einsatzgebiete des GVAE1 sind vielfältig und reichen von der Zustandsüberwachung von Motorschutzschaltern über die Rückmeldung von Schützpositionen in Motorsteuerungen bis hin zur Integration in sicherheitsgerichtete Steuerkreise, wo die zuverlässige Unterbrechung oder Schließung von Stromkreisen gewährleistet sein muss. Die 1 NC Kontaktfunktion kann beispielsweise zur Generierung eines Störmeldesignals verwendet werden, sobald der Hauptschalter auslöst oder manuell betätigt wird. Gleichzeitig kann der 1 NO Kontakt genutzt werden, um eine Betriebsanzeige zu aktivieren oder einen nachgeschalteten Steuerkreis zu versorgen, solange der Hauptschalter in seiner Grundstellung verbleibt.
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Hilfsschalter für TeSys GVAE Serie |
| Kontaktkonfiguration | 1 Schließer (NO) / 1 Öffner (NC) |
| Montageart | Frontmontage, direkt am Schütz/Leistungsschalter |
| Kompatibilität | Geeignet für diverse TeSys D Schütze und Leistungsschalter |
| Betriebsspannung | Ausgelegt für Standard industrielle Spannungen (spezifische Werte bitte Produktdatenblatt entnehmen) |
| Schaltstrom | Optimiert für Steuerstromkreise, präzise Rückmeldung gewährleistet |
| Schutzart | Typischerweise IP20 für den Anschlussbereich, je nach übergeordnetem Gerät |
| Umgebungstemperatur | Betriebssicher in einem breiten Temperaturbereich, typisch für industrielle Anwendungen |
Detaillierte Funktionen und technische Vorteile
Der GVAE1 Hilfsschalter zeichnet sich durch seine robuste Konstruktion und die hohe Zuverlässigkeit aus, die man von Schneider Electric Produkten erwarten kann. Die mechanische Lebensdauer der Kontakte ist auf eine hohe Anzahl von Schaltspielen ausgelegt, was ihn zu einer langfristigen Investition für jede industrielle Steuerung macht. Die klare Trennung zwischen NC- und NO-Kontakten ermöglicht eine einfache Verdrahtung und eindeutige Logik in der Schützschaltung. Die Rückmeldung über den Schaltzustand ist nicht nur für die Anlagenüberwachung wichtig, sondern auch für die Implementierung von Sicherheitsfunktionen im Rahmen von SIL (Safety Integrity Level) oder PL (Performance Level) Anforderungen, wo eine zuverlässige Zustandsinformation kritisch ist.
Die frontseitige Montage des GVAE1 ist ein weiteres herausragendes Merkmal. Sie minimiert den Platzbedarf im Schaltschrank, was besonders bei der Nachrüstung oder bei der Optimierung bestehender Anlagen von großem Vorteil ist. Der Installationsprozess ist unkompliziert und erfordert kein zusätzliches Werkzeug über das hinaus, was für die Montage des Hauptgerätes benötigt wird. Dies reduziert die Installationszeit und somit die Kosten erheblich. Die verwendete Technologie zur Kontaktierung sorgt für einen geringen Übergangswiderstand, auch nach vielen Schaltspielen, was die Energieeffizienz der Steuerkreise unterstützt und die Wärmeentwicklung minimiert.
Die Integration des GVAE1 in eine bestehende Steuerung ist dank der standardisierten Schnittstellen und der klaren Kennzeichnung der Kontakte denkbar einfach. Ob Sie den Schließer nutzen, um eine Betriebs-LED zu steuern, oder den Öffner, um im Falle einer Auslösung eines Leistungsschalters sofort eine Notabschaltung zu initiieren – die Anwendungsmöglichkeiten sind nahezu unbegrenzt. Die Fähigkeit, sowohl einen offenen als auch einen geschlossenen Stromkreis in einem einzigen Modul zu handhaben, macht den GVAE1 zu einem unverzichtbaren Baustein für jede moderne elektrische Steuerung. Die Zuverlässigkeit der Kontakte ist durch strenge Tests und Normen (z.B. IEC 60947-5-1) gewährleistet, was Vertrauen in die Leistungsfähigkeit und Langlebigkeit dieses Produkts schafft.
FAQ – Häufig gestellte Fragen zu GVAE1 – Hilfsschalter, TeSys GVAE, 1 NC, 1 NO, front
Was ist der Hauptzweck des GVAE1 Hilfsschalters?
Der GVAE1 Hilfsschalter dient zur Erweiterung der Funktionalität von Leistungsschaltern und Schützen, indem er präzise Rückmeldungen über den Schaltzustand liefert und zusätzliche Steuerpfade für Signalgeber oder andere Steuerkreise ermöglicht.
Für wen ist der GVAE1 Hilfsschalter ideal?
Er ist ideal für Elektroinstallateure, Automatisierungstechniker und Instandhaltungspersonal, die eine zuverlässige Signalübertragung und Zustandsüberwachung in industriellen elektrischen Anlagen benötigen.
Welche Vorteile bietet die frontseitige Montage?
Die frontseitige Montage spart wertvollen Platz im Schaltschrank, vereinfacht die Installation und ermöglicht einen schnellen und einfachen Zugang für Wartungsarbeiten.
Ist der GVAE1 mit allen Schneider Electric Schützen kompatibel?
Der GVAE1 ist speziell für die frontseitige Montage an verschiedenen TeSys D Schützen und Leistungsschaltern von Schneider Electric konzipiert. Eine genaue Kompatibilitätsliste ist im Produktdatenblatt oder auf der Schneider Electric Website zu finden.
Kann der GVAE1 in sicherheitsrelevanten Anwendungen eingesetzt werden?
Ja, die hohe Zuverlässigkeit und präzise Schaltfunktion des GVAE1 machen ihn geeignet für den Einsatz in sicherheitsrelevanten Steuerkreisen, wo eine exakte Zustandsinformation kritisch ist. Die Eignung für spezifische Sicherheitsanforderungen muss jedoch immer im Kontext der gesamten Anlage geprüft werden.
Wie unterscheidet sich der GVAE1 von einem einfachen Hilfskontakt?
Der GVAE1 bietet in einem einzigen Modul eine Kombination aus einem Schließer (NO) und einem Öffner (NC) Kontakt, was ihn flexibler und platzsparender macht als die Verwendung separater Hilfskontakte.
Welche Spannung und welcher Strom können mit den Kontakten des GVAE1 geschaltet werden?
Die Kontakte des GVAE1 sind primär für Steuerstromkreise ausgelegt. Die genauen Nennwerte für Betriebsspannung und Schaltstrom entnehmen Sie bitte dem detaillierten Produktdatenblatt.
