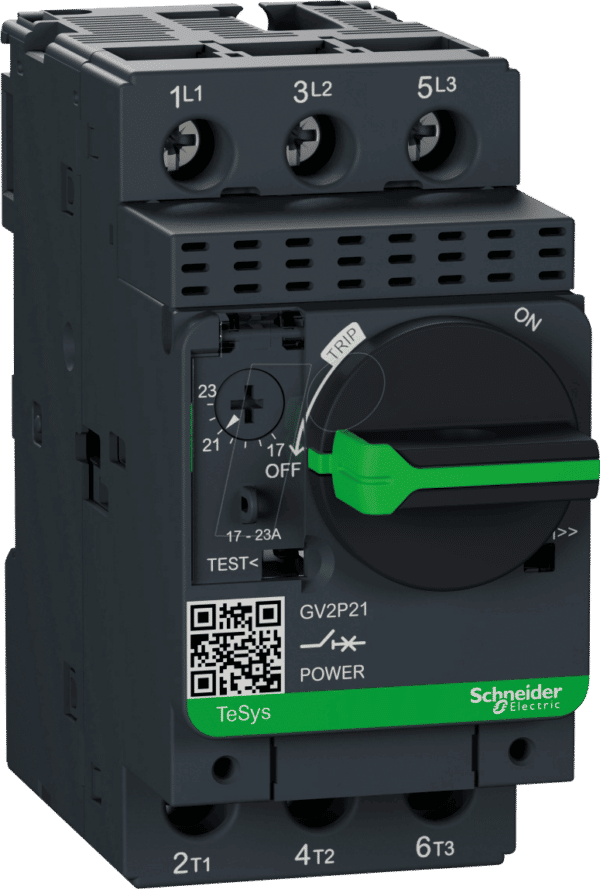

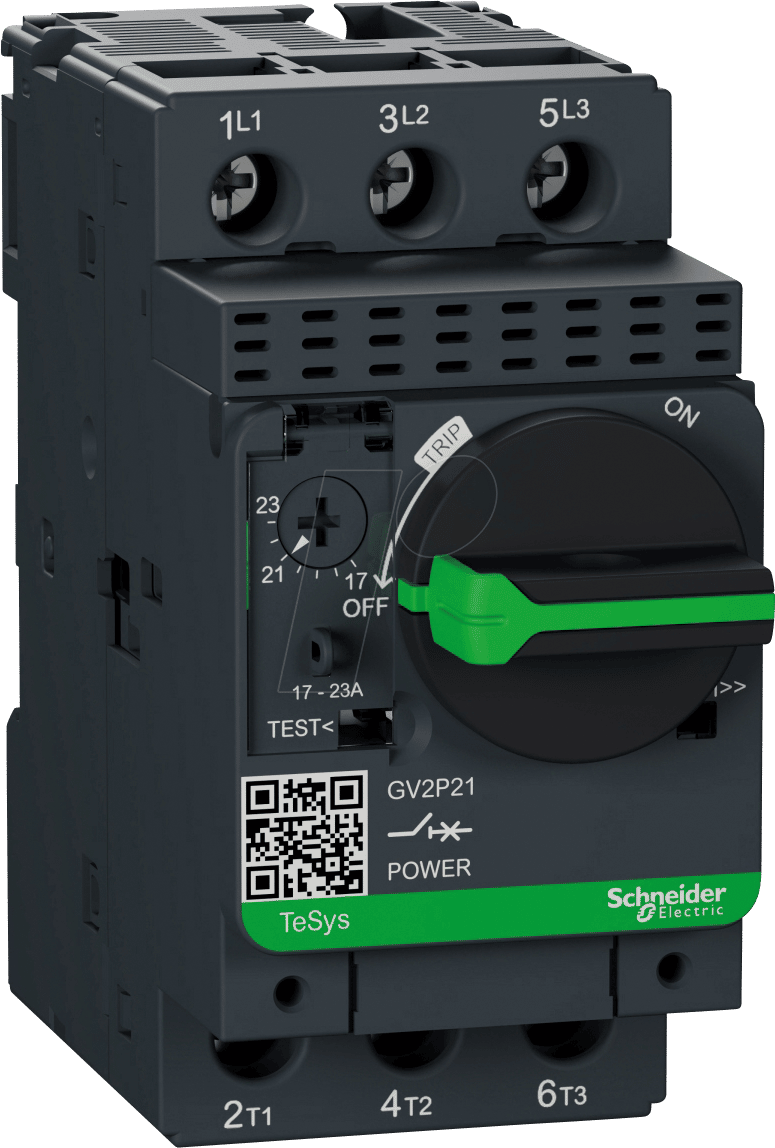

GV2P21 – TeSys Motorschutzschalter: Zuverlässiger Schutz für Ihre Motoren
Der GV2P21 TeSys Motorschutzschalter mit Drehantrieb, 3-polig und einem Einstellbereich von 17 bis 23 A, ist die essenzielle Komponente für jeden Anwender, der die Sicherheit und Langlebigkeit seiner elektrischen Motoren gewährleisten möchte. Dieses hochspezialisierte Gerät schützt zuverlässig vor Überlastung und Kurzschlüssen, was Ausfallzeiten minimiert und kostspielige Reparaturen verhindert. Es ist die ideale Lösung für industrielle Anwendungen, Maschinenbau und elektrische Anlagen, bei denen eine präzise und robuste Motorschutzlösung gefordert ist.
Überlegene Leistung und Schutzfunktion
Der TeSys GV2P21 Motorschutzschalter zeichnet sich durch seine herausragende Schutzfunktion aus, die weit über die Fähigkeiten einfacher Sicherungsautomaten hinausgeht. Seine präzise Einstellbarkeit im Bereich von 17 bis 23 A ermöglicht eine exakte Anpassung an die spezifischen Anforderungen verschiedener Motoren, wodurch unnötige Auslösungen bei normalen Betriebszuständen vermieden und dennoch ein optimaler Schutz bei Überlastung oder Kurzschluss gewährleistet wird. Die 3-polige Ausführung sorgt für eine vollständige Abschaltung aller drei Phasen im Fehlerfall, was die Sicherheit für Mensch und Maschine signifikant erhöht.
Hauptvorteile des GV2P21 TeSys Motorschutzschalters
- Zuverlässiger Überlastschutz: Schützt Motoren effektiv vor thermischer Überlastung, die durch erhöhte Anlaufströme oder ungleichmäßige Lasten verursacht werden kann.
- Schneller Kurzschlussschutz: Integrierte thermomagnetische Auslöser erkennen und unterbrechen Kurzschlüsse sofort, um Schäden an der Motorwicklung und der angeschlossenen Verkabelung zu verhindern.
- Präzise Einstellbarkeit: Der Einstellbereich von 17-23 A ermöglicht eine feine Abstimmung des Auslösestroms, was Über- und Unterdimensionierung vermeidet und die Energieeffizienz optimiert.
- Robuste Bauweise: Gefertigt für den industriellen Einsatz, widersteht der Motorschutzschalter anspruchsvollen Umgebungsbedingungen und gewährleistet eine lange Lebensdauer.
- Einfache Installation und Bedienung: Der integrierte Drehantrieb ermöglicht eine intuitive Bedienung und einfache Montage, was die Inbetriebnahme beschleunigt.
- Kompaktes Design: Die kompakte Bauform spart Platz im Schaltschrank und ermöglicht eine effiziente Raumnutzung.
- Hohe Schaltleistung: Konzipiert für hohe Schaltspannungen und -ströme, bietet er auch unter extremen Bedingungen Sicherheit.
Detaillierte technische Spezifikationen
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Motorschutzschalter mit Drehantrieb |
| Marke | Schneider Electric (TeSys Serie) |
| Modellnummer | GV2P21 |
| Polanzahl | 3-polig |
| Einstellbereich (Überlast) | 17 – 23 A |
| Schutzart (Gerät) | IP20 (ohne frontseitige Betätigung) / IP40 (mit frontseitiger Betätigung) |
| Umgebungstemperatur (Betrieb) | -20°C bis +60°C |
| Anschlussart | Schraubklemmen |
| Montageart | Tragschiene (35 mm) oder direkte Montage |
| Konformität | IEC 60947-2, IEC 60947-4-1, UL, CSA |
| Auslösecharakteristik | Thermomagnetisch |
| Nenn-Betriebsspannung (Ue) | AC 690 V |
| Nenn-Betriebsstrom (Ie) | Bis zu 23 A (einstellbar) |
| Nenn-Kurzschluss-Ausschaltvermögen (Icu) | AC 100 kA bei 400 V |
Anwendungsgebiete und Integration
Der GV2P21 TeSys Motorschutzschalter ist ein fundamentaler Baustein in der Absicherung von Elektromotoren in einer Vielzahl von Branchen. Seine Robustheit und Zuverlässigkeit machen ihn zur bevorzugten Wahl für Pumpen, Lüfter, Kompressoren, Förderbänder und viele andere Apparate, die kontinuierlich und unter variablen Lastbedingungen betrieben werden. Die Integration in bestehende Schaltschrankkonstruktionen ist durch die Standard-Tragschienenmontage und die kompakte Bauweise unkompliziert. Die frontseitige Bedienung ermöglicht eine schnelle und sichere Ein- und Ausschaltung sowie eine visuelle Zustandsanzeige, was die Betriebssicherheit erhöht.
Sicherheitsstandards und Normenkonformität
Schneider Electric legt höchsten Wert auf die Einhaltung internationaler Sicherheitsstandards. Der GV2P21 TeSys Motorschutzschalter ist konform mit den relevanten Normen wie IEC 60947-2 (Leistungsschalter) und IEC 60947-4-1 (Schütze und Motorschutzschalter), was seine Eignung für den professionellen Einsatz in Europa und weltweit unterstreicht. Zulassungen von Organisationen wie UL und CSA bestätigen zusätzlich seine globale Akzeptanz und Sicherheit für den Einsatz in Nordamerika. Diese Konformität bietet Ihnen die Gewissheit, eine geprüfte und zertifizierte Lösung für Ihre Motorschutzanforderungen zu wählen.
Optimale Einstellung des Schutzschalters
Die korrekte Einstellung des Einstellbereichs von 17 bis 23 A ist entscheidend für die optimale Funktion des GV2P21. Ziel ist es, den Schutz so nah wie möglich am Nennbetriebsstrom des Motors einzustellen, ohne dabei durch normale Anlaufströme oder kurzzeitige Überlastungen unnötig auszulösen. Ein zu niedrig eingestellter Wert führt zu häufigen Abschaltungen, während ein zu hoch eingestellter Wert den Motorschutz beeinträchtigt. Konsultieren Sie stets das Motoren-Datenblatt und die relevanten Normen für die präzise Einstellung. Die Möglichkeit, die Überlasteinstellung präzise auf den jeweiligen Motor abzustimmen, stellt einen signifikanten Vorteil gegenüber Standardlösungen dar, die oft nur feste Auslösebereiche bieten.
FAQ – Häufig gestellte Fragen zu GV2P21 – TeSys Motorschutzschalter, Drehantrieb, 3-polig, 17 – 23 A
Was ist der Hauptzweck eines Motorschutzschalters wie dem GV2P21?
Der Hauptzweck des GV2P21 TeSys Motorschutzschalters ist der Schutz von Elektromotoren vor schädlichen Betriebszuständen wie Überlastung und Kurzschluss. Er verhindert so Beschädigungen des Motors, Ausfallzeiten und damit verbundene Kosten.
Für welche Art von Motoren ist der GV2P21 TeSys Motorschutzschalter geeignet?
Der GV2P21 ist für den Schutz von Drehstrommotoren konzipiert. Aufgrund seines einstellbaren Strombereichs von 17 bis 23 A eignet er sich besonders für Motoren mit entsprechenden Nennströmen in industriellen und gewerblichen Anwendungen.
Wie stelle ich den Strombereich des GV2P21 TeSys Motorschutzschalters richtig ein?
Die Einstellung erfolgt über den Drehantrieb. Es ist entscheidend, den Einstellwert gemäß den Vorgaben des Motorenherstellers und den geltenden Normen vorzunehmen, um einen optimalen Schutz ohne unnötige Auslösungen zu gewährleisten. Der Nennbetriebsstrom des Motors ist hierbei der primäre Anhaltspunkt.
Was bedeutet „3-polig“ bei diesem Motorschutzschalter?
„3-polig“ bedeutet, dass der Schalter alle drei Phasen des Drehstromnetzes unterbricht. Dies ist wichtig für eine vollständige und sichere Abschaltung des Motors im Fehlerfall, um auch Phasenverschiebungen oder Ausfälle einzelner Phasen zu berücksichtigen.
Kann der GV2P21 TeSys Motorschutzschalter auch als Hauptschalter verwendet werden?
Ja, der GV2P21 kann gemäß den geltenden Normen IEC 60947-2 und IEC 60947-4-1 als Hauptschalter für einen einzelnen Motor in einer Anlage eingesetzt werden, sofern die spezifischen Anforderungen der Anwendung und die lokalen Vorschriften dies zulassen.
Welchen Schutz bietet der GV2P21 TeSys Motorschutzschalter vor Kurzschlüssen?
Der GV2P21 verfügt über eine thermomagnetische Auslöseeinheit. Diese unterbricht den Stromfluss bei einem Kurzschluss sehr schnell durch den magnetischen Auslöser, um den Motor und die elektrische Installation vor den hohen Strömen zu schützen.
Welche Umgebungsbedingungen sind für den Betrieb des GV2P21 TeSys Motorschutzschalters relevant?
Der GV2P21 ist für den Betrieb in einem Temperaturbereich von -20°C bis +60°C ausgelegt. Die Schutzart ist IP20 für das Gerät selbst und kann mit entsprechenden Frontbetätigungen auf IP40 erhöht werden, was Schutz vor eindringenden Fremdkörpern ab 1 mm Größe bietet.
