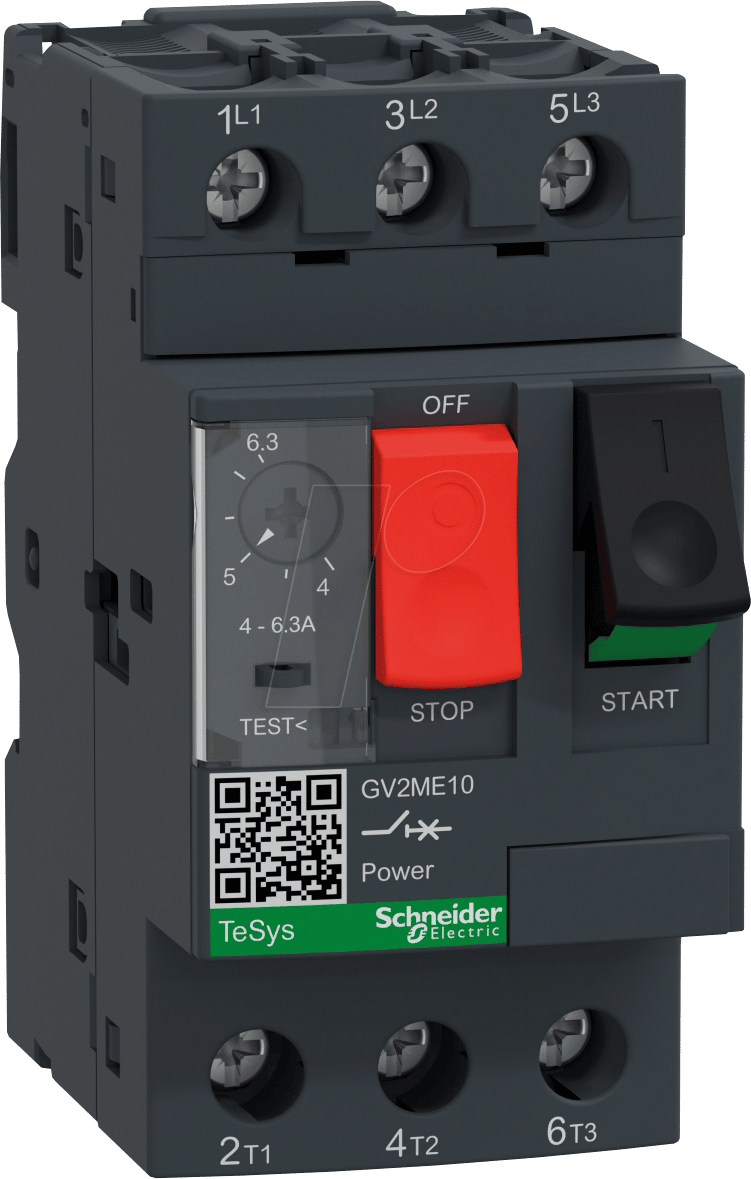

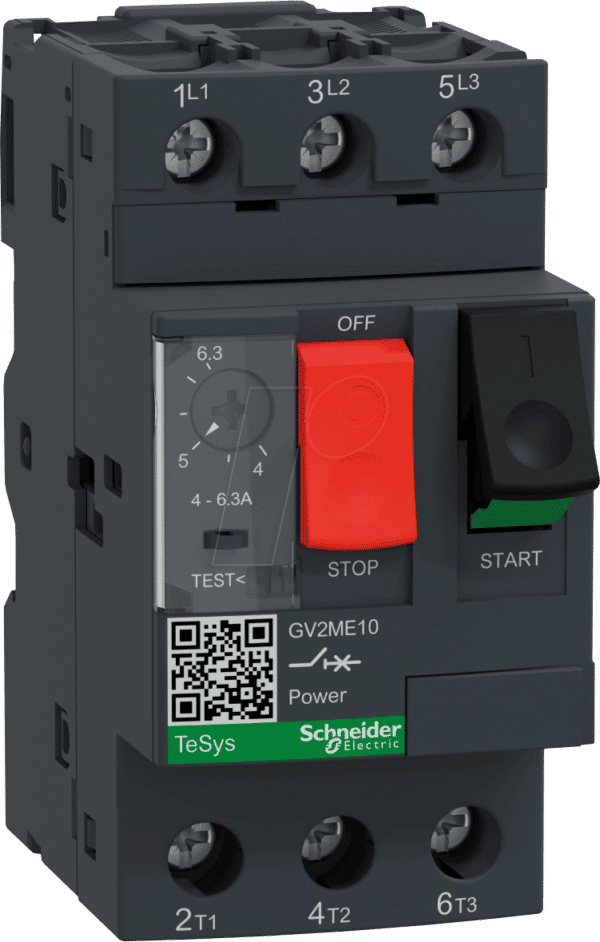

GV2ME10 – Der zuverlässige Motorschutzschalter für Ihre Anlagen
Suchen Sie nach einer robusten und präzisen Lösung, um Ihre elektrischen Motoren vor Überlastung und Kurzschlüssen zu schützen? Der TeSys GV2ME10 Motorschutzschalter ist die ideale Wahl für Elektrotechniker, Anlagenbauer und Instandhaltungspersonal, die auf maximale Betriebssicherheit und Langlebigkeit ihrer Maschinen angewiesen sind. Er bietet eine unverzichtbare Schutzfunktion, die Ausfallzeiten minimiert und kostspielige Schäden verhindert.
Maximale Sicherheit und Zuverlässigkeit: Die Vorteile des GV2ME10
Der GV2ME10 Motorschutzschalter von Schneider Electric aus der TeSys GV2 Serie zeichnet sich durch seine thermomagnetische Auslösetechnik aus, die einen doppelten Schutzmechanismus bietet. Er ist konzipiert, um die anspruchsvollen Anforderungen industrieller Umgebungen zu erfüllen, indem er Überlastströme (thermische Auslösung) und Kurzschlussströme (magnetische Auslösung) zuverlässig erkennt und den Stromkreis unterbricht. Dies gewährleistet einen unterbrechungsfreien Betrieb Ihrer Motoren und schützt gleichzeitig vor gefährlichen Situationen.
- Thermische Auslösung: Bimetall-Element erkennt zuverlässig Überlastströme, die zu einer übermäßigen Erwärmung des Motors führen könnten.
- Magnetische Auslösung: Sofortige Reaktion bei Kurzschlussströmen, um Schäden am Motor und an der Verkabelung zu verhindern.
- Einstellbarer Überlastschutz: Ermöglicht die Anpassung des Auslöseschwellenwerts an die spezifischen Anforderungen Ihres Motors und Ihrer Anwendung.
- Kompaktes Design: Spart Platz im Schaltschrank und ermöglicht eine einfache Montage, auch in beengten Verhältnissen.
- Hohe Schaltleistung: Gewährleistet eine sichere Trennung im Fehlerfall.
- Robuste Bauweise: Konzipiert für den Einsatz unter anspruchsvollen Bedingungen und mit langer Lebensdauer.
- Einfache Bedienung: Der Schalter verfügt über einen klaren Betätigungshebel zur einfachen Einstellung und zum Wiedereinschalten.
- Globale Zertifizierungen: Erfüllt internationale Standards für elektrische Sicherheit und Zuverlässigkeit.
Präzise Technik für anspruchsvolle Anwendungen
Der GV2ME10 Motorschutzschalter ist mit einer präzisen thermomagnetischen Auslöseeinheit ausgestattet, die auf der bewährten TeSys-Technologie von Schneider Electric basiert. Diese Technologie kombiniert die träge Wirkung einer thermischen Komponente zur Erkennung von Überlastungen, die zu einer allmählichen Erwärmung des Motors führen, mit der schnellen Reaktion einer magnetischen Komponente im Falle eines Kurzschlusses. Diese duale Funktionalität bietet einen umfassenden Schutz, der weit über die Kapazitäten einfacher Sicherungen hinausgeht.
Die thermische Komponente, typischerweise ein Bimetallstreifen, erwärmt sich proportional zum Stromfluss. Bei anhaltender Überlastung dehnt sich der Bimetallstreifen aus und löst einen Mechanismus aus, der den Stromkreis unterbricht. Dies schützt den Motor vor thermischem Durchgehen und vorzeitiger Alterung der Wicklungen.
Die magnetische Komponente reagiert auf plötzliche, hohe Stromspitzen, wie sie bei einem Kurzschluss auftreten. Ein Elektromagnet im Inneren des Schalters erzeugt ein starkes Magnetfeld, das den Auslösemechanismus sofort aktiviert und den Stromkreis schützt. Diese schnelle Reaktion ist entscheidend, um schwere Schäden an der elektrischen Anlage zu verhindern.
Der GV2ME10 ist zudem mit einer einstellbaren Auslösecharakteristik ausgestattet. Dies bedeutet, dass der Schutzschwellenwert für Überlastströme präzise an die Nennstromstärke des zu schützenden Motors angepasst werden kann. Diese Anpassungsfähigkeit ist ein entscheidender Vorteil gegenüber fest eingestellten Schutzvorrichtungen und ermöglicht eine optimale Abstimmung des Schutzes auf die jeweilige Motorlast. Durch die präzise Einstellung wird sichergestellt, dass der Motor auch unter Volllast sicher betrieben werden kann, ohne dass der Schutzschalter unnötigerweise auslöst, während gleichzeitig ein effektiver Schutz bei Überlastung gewährleistet ist.
Produkteigenschaften im Detail
| Eigenschaft | Detail |
|---|---|
| Produktserie | TeSys GV2 |
| Schutzart | Motorschutzschalter |
| Anzahl der Pole | 3-polig |
| Auslösecharakteristik | Thermomagnetisch |
| Einstellbereich Überlastschutz | Typischerweise zwischen 6,3 A und 10 A (anpassbar) |
| Bemessungsbetriebsspannung | Bis zu 400/415 V AC |
| Bemessungsbetriebsstrom | Bis zu 10 A |
| Auslöseklasse | Klasse 10 (Standard) |
| Montageart | Tragschienenmontage (35 mm) |
| Betriebstemperaturbereich | -20°C bis +60°C |
| Materialien | Hochwertige, flammhemmende Kunststoffe (z.B. Polycarbonat, Polyamid) für Gehäuse und Betätigungselemente, Kupferlegierungen für Kontakte. |
| Konformität & Zertifizierung | CE, UL, CSA, IEC/EN 60947-2, IEC/EN 60947-4-1. Diese Zertifizierungen garantieren, dass das Produkt strenge internationale Sicherheits- und Leistungsstandards erfüllt. |
Einsatzbereiche und Anwendungsgebiete
Der GV2ME10 ist ein äußerst vielseitiger Motorschutzschalter, der in einer breiten Palette von industriellen und gewerblichen Anwendungen eingesetzt werden kann. Seine robuste Konstruktion und die präzise Auslösetechnik machen ihn zur idealen Wahl für den Schutz von Elektromotoren in folgenden Bereichen:
- Industrielle Automatisierung: Steuerung und Schutz von Motoren in Fertigungsstraßen, Förderbändern, Pumpen und Lüftern.
- Maschinenbau: Integration in Werkzeugmaschinen, Verpackungsmaschinen und andere industrielle Anlagen zur Sicherstellung des Motorbetriebs.
- Gebäudetechnik: Schutz von Motoren in Heizungs-, Lüftungs- und Klimaanlagen (HLK), Brandschutzklappen und Aufzugsanlagen.
- Landwirtschaft: Einsatz in Bewässerungssystemen, Futtermaschinen und anderen landwirtschaftlichen Geräten, die mit Elektromotoren betrieben werden.
- Wasseraufbereitung und Abwasserentsorgung: Zuverlässiger Schutz von Pumpen und Mischern in Kläranlagen und Wasserwerken.
- Kompressorsteuerungen: Sicherung von Kompressormotoren vor Überlastung, insbesondere bei Startvorgängen.
Die Fähigkeit, den Schutzschwellenwert präzise einzustellen, ermöglicht eine optimale Anpassung an verschiedene Motortypen und Leistungsstufen, von kleinen Hilfsmotoren bis hin zu größeren Antriebseinheiten, die unter unterschiedlichen Lastbedingungen arbeiten. Dies gewährleistet, dass der Motorschutzschalter stets die richtige Balance zwischen Schutz und Verfügbarkeit des Motors findet.
FAQ – Häufig gestellte Fragen zu GV2ME10 – Motorschutzschalter, TeSys GV2, 3 pol, thermomagnetisch
Was ist der Hauptzweck eines thermomagnetischen Motorschutzschalters wie dem GV2ME10?
Der Hauptzweck des GV2ME10 ist der Schutz von Elektromotoren vor Schäden, die durch Überlastströme (thermisch) oder Kurzschlussströme (magnetisch) verursacht werden können. Er unterbricht den Stromkreis, um den Motor und die angeschlossene elektrische Anlage zu schützen und somit Ausfallzeiten und teure Reparaturen zu vermeiden.
Ist der GV2ME10 für alle Arten von Elektromotoren geeignet?
Ja, der GV2ME10 ist für den Schutz von 3-phasigen Wechselstrommotoren konzipiert. Durch die einstellbare Überlastfunktion und die verschiedenen Auslöseklassen kann er an eine breite Palette von Motoranforderungen angepasst werden, solange die Bemessungsdaten des Motors innerhalb der Spezifikationen des Schutzschalters liegen.
Wie wird der Überlastschutz am GV2ME10 eingestellt?
Die Einstellung des Überlastschutzes erfolgt über einen Drehknopf oder einen Hebel am Gerät. Dieser wird auf den gewünschten Stromwert (oft als einstellbarer Nennstrom des Motors) eingestellt, um den Auslöseschwellenwert für Überlastströme zu definieren.
Welche Vorteile bietet die thermomagnetische Auslösetechnik gegenüber rein thermischen Schutzschaltern?
Die thermomagnetische Auslösetechnik kombiniert die träge Überlasterkennung eines thermischen Auslösers mit der schnellen Reaktion eines magnetischen Auslösers bei Kurzschlüssen. Dies bietet einen umfassenderen und schnelleren Schutz, insbesondere gegen gefährliche Kurzschlussströme, die bei rein thermischen Schutzvorrichtungen nicht sofort erkannt würden.
Ist der GV2ME10 für den Einsatz in extremen Temperaturbereichen geeignet?
Der GV2ME10 ist für einen Betriebstemperaturbereich von -20°C bis +60°C ausgelegt. Dies macht ihn für eine Vielzahl von industriellen Umgebungen geeignet, auch unter teilweise herausfordernden klimatischen Bedingungen. Dennoch sollte extreme oder anhaltende Hitze oder Kälte vermieden werden, die die Leistung beeinflussen könnte.
Wie unterscheidet sich der GV2ME10 von einer einfachen Sicherung?
Im Gegensatz zu einer Sicherung, die nach dem Auslösen ersetzt werden muss, ist der GV2ME10 ein wieder einschaltbarer Motorschutzschalter. Nach Beseitigung der Fehlerursache kann der Schalter einfach zurückgesetzt und wieder eingeschaltet werden, was die Betriebsverfügbarkeit erhöht und die Instandhaltungskosten senkt. Zudem bietet er eine präzisere und anpassbare Schutzfunktion.
Welche Rolle spielt die Auslöseklasse bei Motorschutzschaltern?
Die Auslöseklasse (z.B. Klasse 10) gibt an, wie schnell der thermische Auslöser bei einer bestimmten Überlast reagiert. Klasse 10 bedeutet beispielsweise, dass der Schalter bei sechsfachem Nennstrom innerhalb von 2 bis 10 Sekunden auslöst. Dies ist wichtig, um sicherzustellen, dass der Motor nicht durch zu lange Anlaufströme beschädigt wird, während er dennoch vor anhaltender Überlast geschützt ist.
