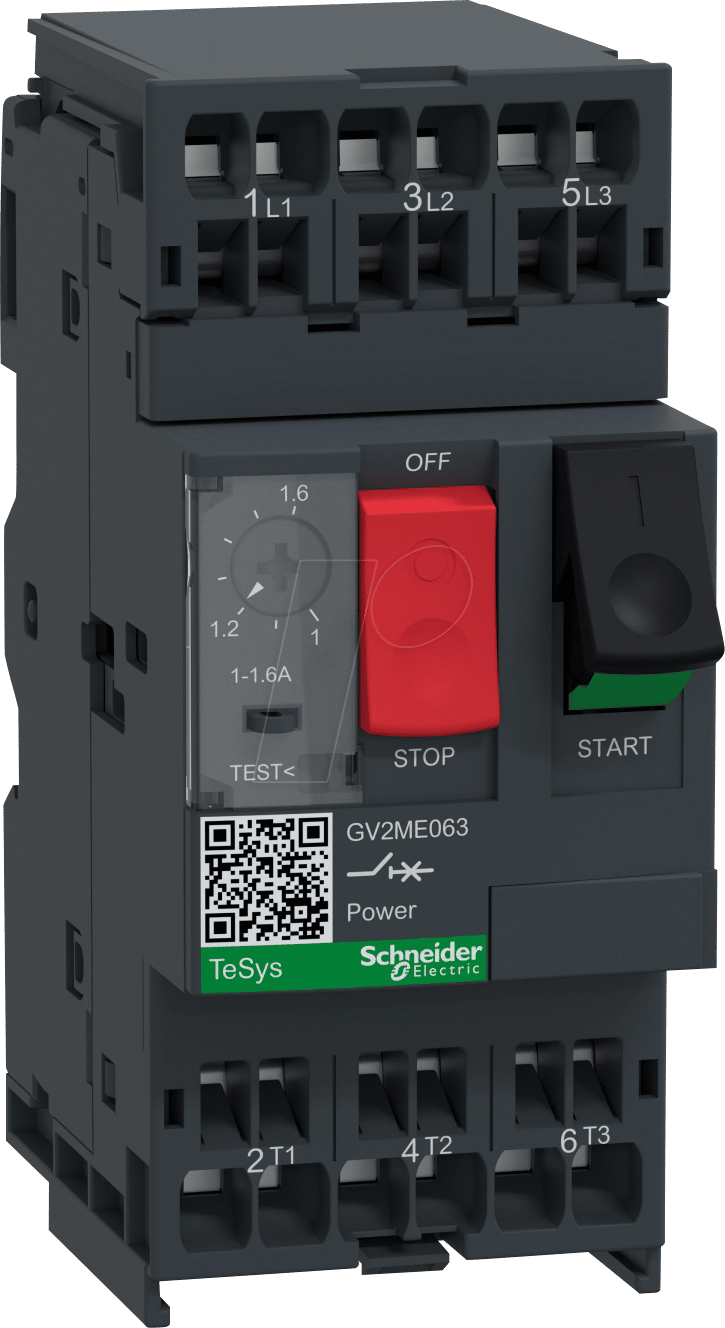

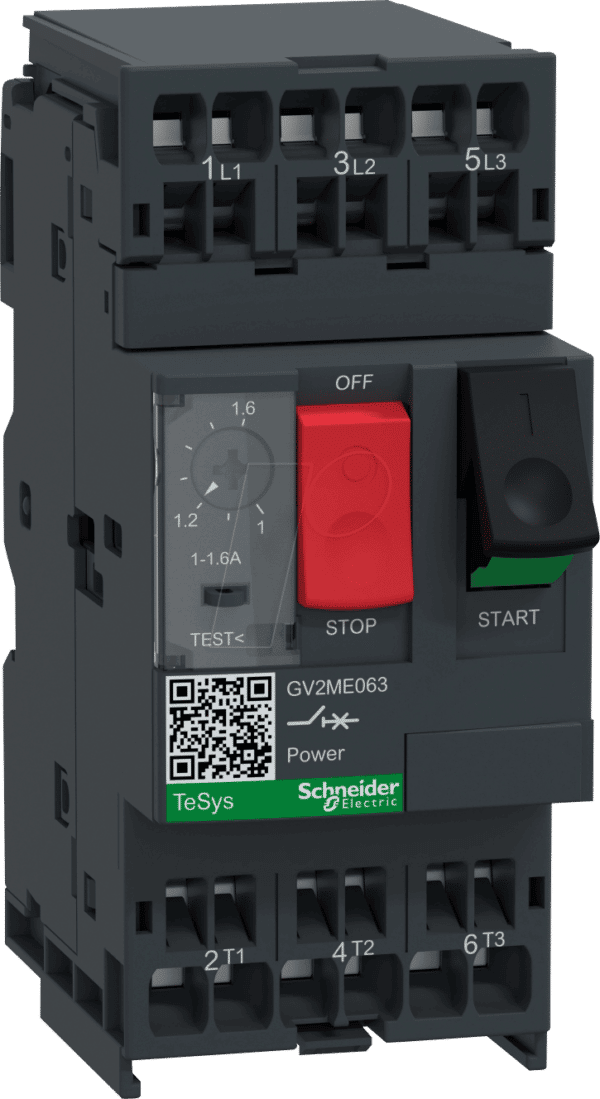

Schützen Sie Ihre Motoren zuverlässig: Der TeSys GV2 Motorschutzschalter für industrielle Anwendungen
In industriellen Umgebungen ist der Schutz von Elektromotoren vor Überlast und Kurzschlüssen von entscheidender Bedeutung, um teure Ausfallzeiten und kostspielige Reparaturen zu vermeiden. Der Motorschutzschalter GV2ME063 von Schneider Electric, Modell TeSys GV2 mit 3 Polen und innovativer Federzuganschluss-Technologie, ist die ideale Lösung für Elektrofachkräfte und Anlagenbetreiber, die auf höchste Sicherheit, Zuverlässigkeit und einfache Installation Wert legen. Dieser Motorschutzschalter bietet einen robusten und effektiven Schutz für Ihre wertvollen Antriebssysteme.
Überlegene Schutzfunktionen und Installationsvorteile
Der TeSys GV2 Motorschutzschalter GV2ME063 setzt Maßstäbe in puncto Motorschutz. Im Vergleich zu einfacheren Sicherungslösungen oder thermischen Überlastrelais, die oft nur einen Teil des Schutzspektrums abdecken, integriert der GV2ME063 sowohl den thermischen Überlastschutz als auch den magnetischen Kurzschlussschutz in einem einzigen, kompakten Gerät. Dies vereinfacht die Installation erheblich und reduziert den Platzbedarf im Schaltschrank. Die integrierte Schnellauslösefunktion garantiert eine sofortige Unterbrechung im Fehlerfall, was Schäden am Motor effektiv verhindert. Die Federzuganschlusstechnik ermöglicht eine schnelle und werkzeuglose Montage, selbst unter anspruchsvollen Bedingungen, und gewährleistet dabei eine vibrationsfeste und dauerhaft sichere elektrische Verbindung.
Umfassende technische Spezifikationen und Leistung
Der GV2ME063 ist für den robusten Einsatz in verschiedensten industriellen Umgebungen konzipiert. Seine 3-polige Ausführung ermöglicht den Schutz von Drehstrommotoren. Die einstellbare thermische Auslöseschwelle erlaubt eine präzise Anpassung an die spezifischen Motorparameter, um eine optimale Balance zwischen Schutz und Betriebsverfügbarkeit zu gewährleisten. Dies verhindert unnötige Auslösungen bei normaler Motorbelastung und bietet dennoch zuverlässigen Schutz bei Anlaufströmen oder kritischen Betriebszuständen. Die bewährte TeSys GV2 Serie steht für Langlebigkeit und zuverlässige Funktion, selbst unter rauen Bedingungen wie Vibrationen, Staub oder Feuchtigkeit. Die einfache Bedienung mit klar erkennbaren Zustandsanzeigen (Ein/Aus/Ausgelöst) unterstützt eine schnelle Fehlerdiagnose.
Hauptvorteile des GV2ME063 Motorschutzschalters
- Zuverlässiger Motorschutz: Bietet integrierten thermischen und magnetischen Schutz gegen Überlast und Kurzschluss, um Motorschäden zu verhindern.
- Einfache Installation: Die innovative Federzuganschluss-Technologie ermöglicht eine schnelle, werkzeuglose und vibrationsfeste Montage.
- Kompakte Bauform: Reduziert den Platzbedarf im Schaltschrank durch die Integration von Schutz- und Schaltelementen.
- Flexible Einstellbarkeit: Ermöglicht die präzise Einstellung der thermischen Auslöseschwelle für eine optimale Anpassung an den Motor.
- Hohe Betriebssicherheit: Schnellauslösefunktion und robuste Bauweise gewährleisten zuverlässigen Betrieb auch unter anspruchsvollen Bedingungen.
- Benutzerfreundliche Bedienung: Klare Zustandsanzeigen erleichtern die Überwachung und Fehlerbehebung.
- Erweiterbare Funktionalität: Kompatibel mit einer Reihe von Zubehörteilen zur Erfüllung spezifischer Anforderungen.
Produkteigenschaften im Detail
| Eigenschaft | Beschreibung |
|---|---|
| Typ des Gerätes | Motorschutzschalter |
| Serie | TeSys GV2 |
| Anzahl der Pole | 3-polig |
| Anschlusstechnik | Federzuganschluss (Push-in Technologie) |
| Schutzfunktionen | Thermischer Überlastschutz, magnetischer Kurzschlussschutz |
| Einstellbereich thermischer Auslöser (min – max) | 0,40 – 0,63 A (Dies ist ein Beispielwert, bitte überprüfen Sie die genaue Spezifikation des Modells) |
| Bemessungsbetriebsstrom (Ie) | Bis zu 0,63 A (abhängig von der Einstellung und Ausführung) |
| Bemessungsisolationsspannung (Ui) | 690 V |
| Schutzart (IP) | IP20 (bei abgedeckten Klemmen) |
| Umgebungstemperatur (Betrieb) | -20 °C bis +60 °C |
| Montageart | Tragschiene (35 mm DIN-Schiene) oder direktmontagefähig mit Zubehör |
| Material der Klemmen | Kupferlegierung mit hoher Leitfähigkeit und Korrosionsbeständigkeit, speziell für Federzuganschlüsse konzipiert. Das Material gewährleistet eine stabile elektrische Verbindung auch bei wechselnden Temperaturbedingungen und Vibrationen. |
| Konformität und Normen | IEC 60947-2, IEC 60947-4-1, UL, CSA |
Anwendungsgebiete und Einsatzmöglichkeiten
Der GV2ME063 ist eine vielseitige Lösung, die sich für eine breite Palette von Anwendungen in der Industrieautomation, im Maschinenbau und in der Gebäudetechnik eignet. Typische Einsatzbereiche umfassen den Schutz von:
- Kleinen bis mittleren Elektromotoren in Förderbändern
- Pumpen und Lüfter in Prozessanlagen
- Werkzeugmaschinen und Bearbeitungszentren
- Kompressoren und Rührwerken
- Andere induktive Lasten, die einen zuverlässigen Schutz benötigen
Die kompakte Bauform und die einfache Montage machen ihn ideal für Nachrüstungen und Anwendungen mit begrenztem Bauraum. Die Schutzart IP20 bietet grundlegenden Schutz gegen berührbare Teile und Fremdkörper, was ihn für den Einsatz in Schaltschränken und geschützten Umgebungen prädestiniert. Die Möglichkeit der direkten Montage (mit zusätzlichem Zubehör) eröffnet weitere Flexibilität in der Anlagenplanung.
Technische Details und Materialinformationen
Das Gehäuse des GV2ME063 besteht aus hochleistungsfähigem, flammhemmendem thermoplastischem Material, das den strengsten Sicherheitsstandards entspricht und im Brandfall Selbstverlöschung aufweist. Diese Materialwahl trägt maßgeblich zur Sicherheit und Langlebigkeit des Gerätes bei. Die internen Kontakte sind aus einer robusten Kupferlegierung gefertigt, die für eine effiziente Stromleitung und geringe Übergangswiderstände optimiert ist. Die Federzugklemmen nutzen eine Federkraft, um einen dauerhaft sicheren Anpressdruck auf die Leiter zu gewährleisten, was insbesondere in vibrationsreichen Umgebungen von großem Vorteil ist und das Risiko von losen Verbindungen minimiert, das bei Schraubklemmen auftreten kann.
Erweiterte Sicherheitsmerkmale und Zubehör
Neben den grundlegenden Schutzfunktionen lässt sich der GV2ME063 durch eine Vielzahl von Zubehörteilen erweitern, um spezifische Anforderungen zu erfüllen. Dazu gehören beispielsweise Hilfskontakte für die Fernüberwachung des Schaltzustandes, Fernauslösemodule für Not-Aus-Schaltungen oder separate Überlastrelais zur Ergänzung des Schutzes. Die Schutzart der Klemmen nach der Montage, z.B. durch Verwendung von Schutzabdeckungen, erfüllt die Anforderungen der relevanten Sicherheitsvorschriften und verhindert versehentlichen Kontakt. Die Kennzeichnung der Anschlüsse und die intuitive Bedienung des Schalters (Ein/Aus/Ausgelöst) erleichtern die Fehlersuche und Wartung durch geschultes Personal erheblich.
FAQ – Häufig gestellte Fragen zu GV2ME063 – Motorschutzschalter, TeSys GV2, 3-pol, Federzuganschluss
Was ist der Hauptvorteil der Federzuganschluss-Technologie beim GV2ME063?
Die Federzuganschluss-Technologie ermöglicht eine schnelle, werkzeuglose und extrem zuverlässige elektrische Verbindung. Sie sorgt für einen konstanten Anpressdruck der Leiter, was besonders in vibrationsreichen Umgebungen wie in der Industrie entscheidend ist, um lose Verbindungen und damit verbundene Ausfälle oder Brandgefahren zu vermeiden.
Ist der GV2ME063 für alle Arten von Elektromotoren geeignet?
Der GV2ME063 ist primär für den Schutz von Drehstrommotoren in einem bestimmten Leistungsbereich konzipiert. Die genaue Eignung hängt von der Nennstromstärke des Motors und den eingestellten Schutzparametern des Motorschutzschalters ab. Die Möglichkeit der präzisen Einstellung des thermischen Auslösers ermöglicht eine gute Anpassung an viele Standardanwendungen.
Welche Schutzfunktionen bietet der GV2ME063?
Der GV2ME063 bietet integrierten thermischen Überlastschutz, der den Motor vor Überhitzung durch anhaltende Überlastung schützt, und magnetischen Kurzschlussschutz, der bei plötzlichen, hohen Stromspitzen im Fehlerfall sofort auslöst und den Stromkreis unterbricht.
Wie wird der GV2ME063 im Schaltschrank montiert?
Die Standardmontage erfolgt auf einer 35 mm DIN-Tragschiene, was eine schnelle und einfache Installation ermöglicht. Für spezifische Anwendungen kann er mit entsprechendem Zubehör auch direkt montiert werden.
Welche Umgebungsbedingungen sind für den Betrieb des GV2ME063 zulässig?
Der Motorschutzschalter ist für den Betrieb in einem Temperaturbereich von -20 °C bis +60 °C ausgelegt. Die Schutzart IP20 bietet grundlegenden Schutz, er sollte jedoch in Umgebungen eingesetzt werden, die keine extremen Staub- oder Feuchtigkeitsbelastungen aufweisen, es sei denn, zusätzliche Schutzmaßnahmen werden getroffen.
Ist der GV2ME063 für den Einsatz in explosionsgefährdeten Bereichen geeignet?
Nein, der GV2ME063 ist nicht für den Einsatz in explosionsgefährdeten Bereichen konzipiert. Für solche Anwendungen sind spezielle ATEX-zertifizierte Geräte erforderlich.
Wie stelle ich die Auslöseschwelle des thermischen Überlastschutzes ein?
Die Einstellung des thermischen Auslösers erfolgt typischerweise über ein Einstellrad, das sich an der Vorderseite des Gerätes befindet. Es ist wichtig, die Einstellung entsprechend dem Nennstrom des zu schützenden Motors vorzunehmen, um einen optimalen Schutz zu gewährleisten. Die genaue Vorgehensweise entnehmen Sie bitte dem technischen Handbuch des Herstellers.
