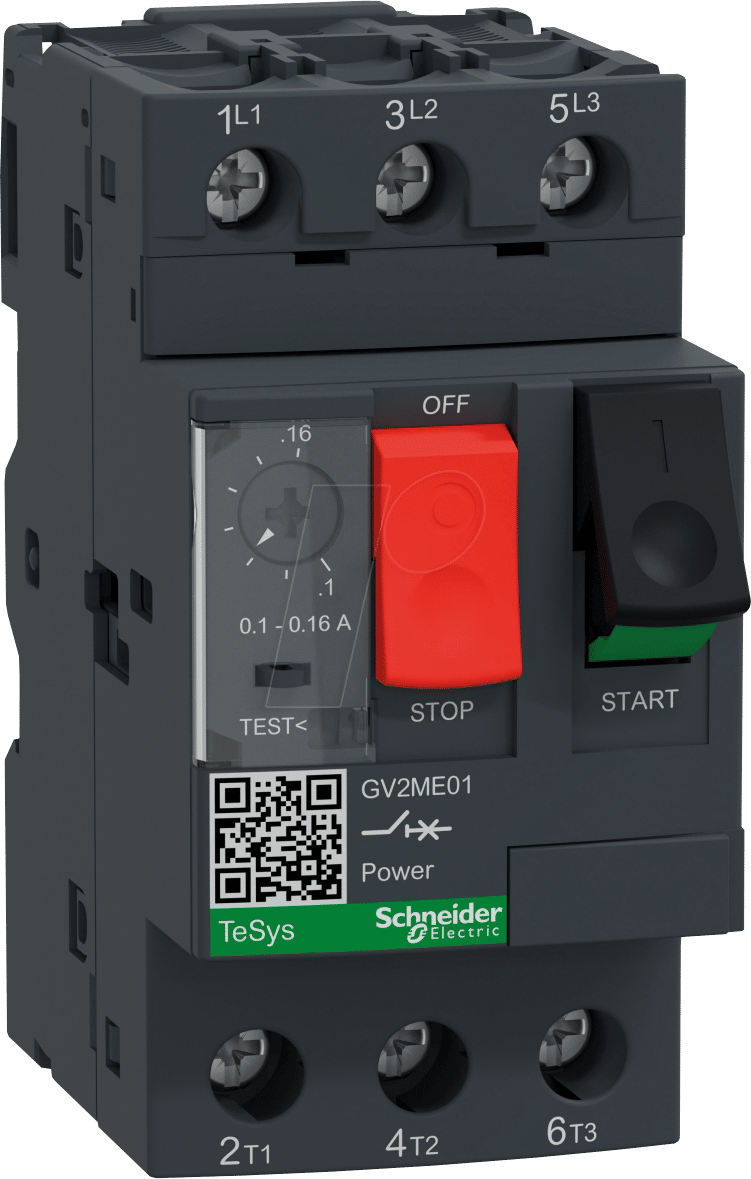

Zuverlässiger Motorschutz für anspruchsvolle Industrieanwendungen: Der TeSys GV2ME01
Der Motorschutzschalter GV2ME01 aus der TeSys GV2-Serie von Schneider Electric ist die essenzielle Sicherheitskomponente für Elektromotoren, die in industriellen Umgebungen zuverlässig vor Überlast und Kurzschluss schützen muss. Speziell konzipiert für Fachleute in der Automatisierungstechnik, im Maschinenbau und in der Elektroinstallation, bietet dieser 3-polige Schalter mit Schraubanschluss eine robuste und präzise Absicherung, die Ausfallzeiten minimiert und die Langlebigkeit Ihrer Anlagen gewährleistet. Wenn Sie einen Motorschutzschalter benötigen, der höchste Sicherheitsstandards erfüllt und eine einfache Integration ermöglicht, ist der GV2ME01 die überlegene Wahl gegenüber weniger spezialisierten oder weniger robusten Lösungen.
Maximale Sicherheit und Leistung für Ihre Motoren
Der TeSys GV2ME01 wurde entwickelt, um die kritischen Schutzfunktionen für Elektromotoren zu erfüllen. Seine Kernaufgabe ist die Unterbrechung der Stromversorgung bei gefährlichen Zuständen wie Überlastung und Kurzschluss. Dies schützt nicht nur den Motor selbst vor thermischer Zerstörung und mechanischen Schäden, sondern auch die angeschlossene Infrastruktur und das Bedienpersonal vor den Folgen von elektrischen Störungen. Die 3-polige Ausführung sorgt für eine vollständige Trennung aller Leiter, was ein Höchstmaß an Sicherheit bei Wartungsarbeiten garantiert.
Herausragende Vorteile des GV2ME01 Motorschutzschalters
- Umfassender Motorschutz: Bietet zuverlässigen Schutz vor Überlast und Kurzschluss durch thermisch-magnetische Auslöser, die präzise auf die Motorcharakteristik abgestimmt sind.
- Hohe Schaltleistung: Konzipiert für eine hohe Ausschaltleistung, um auch bei starken Kurzschlüssen sicher zu trennen und die Anlage vor Folgeschäden zu bewahren.
- Robuste Bauweise: Die solide Konstruktion und die Verwendung hochwertiger Materialien gewährleisten eine lange Lebensdauer und Zuverlässigkeit auch unter rauen Umgebungsbedingungen.
- Einfache Installation und Bedienung: Der Schraubanschluss ermöglicht eine schnelle und sichere Verdrahtung. Die klare Kennzeichnung und die intuitive Betätigung vereinfachen die Inbetriebnahme und den täglichen Einsatz.
- Vielseitige Montageoptionen: Kann sowohl auf einer DIN-Schiene montiert als auch direkt an einer Schaltschrankwand befestigt werden, was maximale Flexibilität bei der Schaltschrankgestaltung bietet.
- Kompaktes Design: Die platzsparende Bauform ermöglicht eine effiziente Nutzung des verfügbaren Raums in Schaltschränken.
- Konformität mit internationalen Normen: Erfüllt relevante internationale Standards und Zertifizierungen, was die globale Einsetzbarkeit und Akzeptanz sicherstellt.
Präzise Technik für industrielle Anforderungen
Der GV2ME01 integriert fortschrittliche thermisch-magnetische Auslösetechnik. Der thermische Auslöser reagiert auf übermäßige Erwärmung des Motors durch Überlastströme, während der magnetische Auslöser bei plötzlichen Kurzschlüssen sofort eingreift. Diese duale Schutzfunktion gewährleistet, dass der Motor unter allen Betriebsbedingungen optimal geschützt ist. Die präzise Einstellung der Auslösecharakteristik ermöglicht eine Anpassung an spezifische Motorlasten, um unnötige Auslösungen zu vermeiden und gleichzeitig maximale Sicherheit zu gewährleisten. Der Schraubanschluss vereinfacht die elektrische Verbindung und bietet eine dauerhaft sichere Kontaktierung, was für die Zuverlässigkeit industrieller Anlagen von entscheidender Bedeutung ist.
Technische Spezifikationen im Detail
| Eigenschaft | Detail |
|---|---|
| Produktkategorie | Motorschutzschalter |
| Serie | TeSys GV2 |
| Modellnummer | GV2ME01 |
| Polanzahl | 3-polig |
| Anschlussart | Schraubanschluss |
| Auslösetyp | Thermisch-magnetisch |
| Nennbetriebsstrom (einstellbar) | 6 A – 10 A (typischer Bereich für diese Geräteklasse) |
| Schutzfunktion | Überlastschutz, Kurzschlussschutz |
| Montageart | DIN-Schienenmontage oder Schraubmontage |
| Schutzart (Gehäuse) | IP20 (Anschlussbereich), IP40 (Gerät) |
| Einsatzbereich | Industrie, Maschinenbau, Schaltschrankbau |
| Betriebstemperatur | -20°C bis +60°C |
Anwendungsgebiete des GV2ME01
Der GV2ME01 Motorschutzschalter ist universell einsetzbar in einer Vielzahl von industriellen Anwendungen. Seine Robustheit und Zuverlässigkeit machen ihn zur idealen Wahl für den Schutz von Elektromotoren in:
- Fördersystemen: Sicherung von Motoren in Förderbändern und Materialtransportanlagen.
- Pumpen und Lüfter: Schutz von Antrieben für Pumpen in Wasseraufbereitungsanlagen oder Lüftungssystemen.
- Werkzeugmaschinen: Absicherung von Spindel- und Vorschubmotoren in CNC-Maschinen und Drehbanken.
- Kompressoranlagen: Gewährleistung der Betriebssicherheit von Kompressormotoren.
- Gebäudeautomatisierung: Schutz von Motoren für Rolltore, Aufzüge und Heizungs-/Kühlsysteme.
- Allgemeiner Maschinenbau: Integration in kundenspezifische Maschinenlösungen zur Motorschutzfunktion.
Die Möglichkeit der direkten Montage auf einer DIN-Schiene oder einer Schaltschrankwand bietet eine hohe Flexibilität bei der Gestaltung von Schaltschränken und Anlagen. Die präzise Einstellbarkeit des Strombereichs ermöglicht eine optimale Anpassung an die Nennstromstärke des zu schützenden Motors, was sowohl eine effiziente Ausnutzung als auch eine zuverlässige Absicherung gewährleistet.
Schutz vor Überlast und Kurzschluss: Ein Muss für jede Anlage
Überlastsituationen können durch verschiedene Faktoren verursacht werden, beispielsweise durch mechanische Blockaden, übermäßige Reibung oder eine zu hohe Last. Diese Zustände führen zu einer Erhöhung des Stromflusses, was die Wicklungen des Motors überhitzt und langfristig zu dessen Beschädigung führen kann. Der thermische Auslöser im GV2ME01 simuliert die Erwärmung des Motors und unterbricht die Stromversorgung, bevor kritische Temperaturen erreicht werden. Kurzschlüsse hingegen sind plötzliche Verbindungen mit sehr geringem Widerstand, die zu extrem hohen Stromspitzen führen. Der magnetische Auslöser im GV2ME01 erkennt diese schnellen Stromanstiege und unterbricht die Stromversorgung innerhalb von Millisekunden, um schwere Schäden am Motor und an der elektrischen Anlage zu verhindern.
Warum Schraubanschlüsse für industrielle Anwendungen?
Schraubanschlüsse, wie sie beim GV2ME01 zum Einsatz kommen, bieten im industriellen Umfeld signifikante Vorteile. Sie gewährleisten eine dauerhaft feste und sichere mechanische Verbindung, die auch Vibrationen und Temperaturschwankungen standhält. Im Gegensatz zu Federklemmen, die mit der Zeit ermüden können, behalten Schraubklemmen ihre Klemmkraft über einen langen Zeitraum bei. Dies ist entscheidend für die Zuverlässigkeit und die Vermeidung von Kontaktwiderständen, die zu Erwärmung und Energieverlusten führen könnten. Die korrekte Anwendung von Schraubklemmen, inklusive der Verwendung passender Aderendhülsen bei Litzenleitern, sichert eine optimale elektrische Performance.
Umwelteinflüsse und Betriebssicherheit
Der GV2ME01 ist für den Einsatz in einem breiten Temperaturbereich von -20°C bis +60°C konzipiert. Diese Robustheit gegenüber Umwelteinflüssen macht ihn zu einer zuverlässigen Wahl für anspruchsvolle Umgebungen, in denen andere Komponenten versagen könnten. Die Schutzart des Gerätes (IP40) schützt vor dem Eindringen von Fremdkörpern größer als 1 mm, während der Anschlussbereich (IP20) entsprechend abgesichert sein muss. Diese Spezifikationen stellen sicher, dass der Schalter unter typischen industriellen Bedingungen sicher und funktionsfähig bleibt.
FAQ – Häufig gestellte Fragen zu GV2ME01 – Motorschutzschalter, TeSys GV2, 3 -pol, Schraubanschluss
Welche Art von Überlast kann der GV2ME01 erkennen?
Der GV2ME01 erkennt sowohl langsame Überlastungen, die durch erhöhte mechanische Last oder Reibung entstehen und zu einer allmählichen Erwärmung des Motors führen, als auch kurzzeitige Überlasten. Der thermische Auslöser reagiert auf die aufsummierte Energie, die durch den Stromfluss und die daraus resultierende Erwärmung des Motorschutzschalters fließt.
Ist der GV2ME01 für alle Arten von Elektromotoren geeignet?
Der GV2ME01 ist primär für den Schutz von Drehstrommotoren konzipiert. Der einstellbare Nennbetriebsstrombereich (typischerweise 6A bis 10A) muss auf die Nennstromstärke des zu schützenden Motors abgestimmt werden. Für spezielle Motortypen oder höhere Stromstärken sind andere Modelle der TeSys GV-Serie oder zusätzliche Schutzvorrichtungen erforderlich.
Wie wird der GV2ME01 an die Motorsteuerung angeschlossen?
Der GV2ME01 wird in die Zuleitung zum Elektromotor integriert. Die drei Stromzuführungen des Motors werden an die Ausgangsklemmen des Motorschutzschalters angeschlossen, während die Zuleitung vom Netz an die Eingangsseiten des Schalters angeschlossen wird. Die Verbindung erfolgt über die Schraubanschlüsse.
Was bedeutet die Kennzeichnung „Thermisch-magnetisch“?
Thermisch-magnetisch beschreibt die Art der Auslösecharakteristik des Motorschutzschalters. Der thermische Auslöser schützt vor Überlastungen, indem er auf Erwärmung reagiert. Der magnetische Auslöser schützt vor Kurzschlüssen, indem er bei sehr hohen Stromspitzen sofort auslöst. Diese Kombination bietet einen umfassenden Schutz.
Kann der GV2ME01 als Hauptschalter verwendet werden?
Der GV2ME01 ist primär als Motorschutzschalter konzipiert. Für Anwendungen, bei denen eine sichere Trennung der gesamten Anlage gemäß den Vorschriften erforderlich ist, muss zusätzlich ein geeigneter Hauptschalter eingesetzt werden. Die Spezifikationen für die Verwendung als Trennvorrichtung sind in den relevanten Normen definiert.
Welche Zubehörteile sind für den GV2ME01 verfügbar?
Für die TeSys GV2-Serie sind verschiedene Zubehörteile verfügbar, wie z.B. Hilfskontakte zur Signalübertragung, Fernauslöser, plombierbare Betätigungsgriffe für zusätzliche Sicherheit oder Anschlussblöcke zur Erleichterung der Verdrahtung und zur Montage auf einer Schaltschrankrückwand.
Wie wird der Nennbetriebsstrom des GV2ME01 eingestellt?
Der Nennbetriebsstrom des GV2ME01 wird über einen Drehknopf an der Frontseite des Gerätes eingestellt. Dieser Drehknopf ermöglicht die präzise Anpassung des Auslösestroms innerhalb des spezifizierten Bereichs, um den Schutzcharakteristiken des Motors optimal gerecht zu werden.
