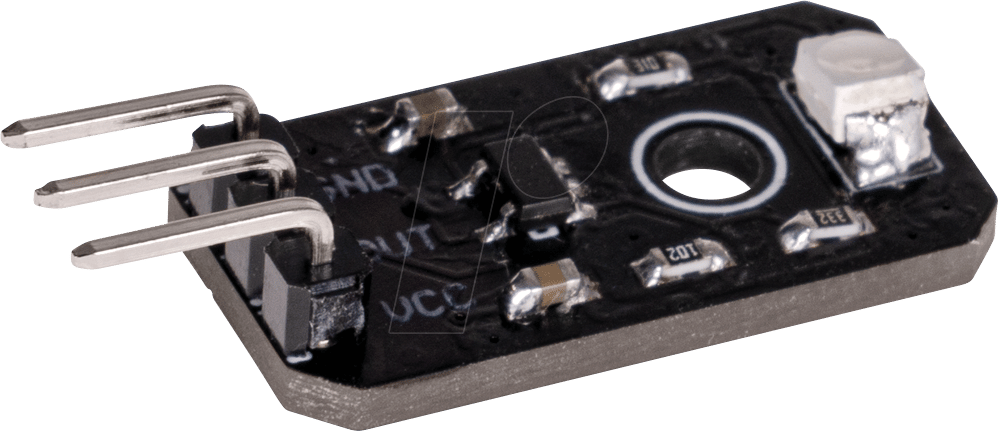

Der GRV UV-A/B SENS – Ihr Präzisionswerkzeug für UV-Messungen mit Arduino
Möchten Sie die Intensität und das Spektrum von UV-Strahlung präzise erfassen, sei es für Umweltsensoren, Wetterstationen oder wissenschaftliche Experimente? Der GRV UV-A/B SENS – ein analoger UV-Sensor, optimiert für die Anbindung an Arduino-Mikrocontroller – bietet Ihnen eine leistungsstarke und zuverlässige Lösung. Entwickelt für Anwender, die detaillierte Einblicke in die UV-Belastung benötigen, übertrifft dieser Sensor die Möglichkeiten einfacherer Lichtsensoren durch seine spezifische Empfindlichkeit für UV-A und UV-B Strahlung.
Präzise UV-Strahlungsmessung für anspruchsvolle Projekte
Der GRV UV-A/B SENS ist mehr als nur ein einfacher Sensor; er ist ein spezialisiertes Messinstrument, das Ihnen die quantitative Erfassung von UV-A- und UV-B-Strahlung ermöglicht. Dies ist entscheidend für Anwendungen, bei denen die genaue Kenntnis der UV-Intensität unerlässlich ist. Im Gegensatz zu Breitband-Lichtsensoren, die oft nur eine grobe Lichtintensität messen, liefert der GRV UV-A/B SENS spezifische Daten, die eine fundierte Analyse und Steuerung von Prozessen erlauben. Seine analoge Ausgabe macht ihn zudem universell mit einer Vielzahl von Mikrocontroller-Plattformen, insbesondere mit dem weit verbreiteten Arduino-Ökosystem, kompatibel.
Überlegene Vorteile des GRV UV-A/B SENS
- Spezifische UV-Spektrum-Erfassung: Unterscheidet präzise zwischen UV-A- (315-400 nm) und UV-B-Strahlung (280-315 nm), was für Anwendungen wie Sonnenschutzforschung, Pflanzenwachstum oder Ozonmessung unerlässlich ist.
- Hohe Genauigkeit und Reproduzierbarkeit: Bietet zuverlässige Messergebnisse, die für wissenschaftliche und technische Anwendungen kritisch sind.
- Analoge Ausgangsschnittstelle: Ermöglicht eine einfache Integration mit Mikrocontrollern wie Arduino über analoge Eingänge, ohne komplexe digitale Schnittstellen.
- Robustheit und Langlebigkeit: Konzipiert für den Einsatz in verschiedenen Umgebungsbedingungen, um eine dauerhaft verlässliche Leistung zu gewährleisten.
- Kosteneffizienz: Bietet professionelle UV-Messfähigkeiten zu einem attraktiven Preis für Hobbyisten, Bildungseinrichtungen und professionelle Anwender.
- Breiter Anwendungsbereich: Geeignet für Wetterstationen, Forschung im Bereich der Solartechnologie, UV-Index-Überwachung, Pflanzenlichtstudien und mehr.
Technische Spezifikationen und Materialqualitäten
| Merkmal | Spezifikation |
|---|---|
| Sensortyp | Analog UV-A/B-Sensor |
| Spektralbereich | UV-A (315-400 nm), UV-B (280-315 nm) |
| Ausgangssignal | Analog (Spannungsausgang proportional zur UV-Intensität) |
| Betriebsspannung | 3.3V – 5V (typisch, abhängig von der Arduino-Plattform) |
| Stromaufnahme | Gering (typisch im Mikroampere-Bereich), optimiert für energieeffiziente Anwendungen |
| Kapselung | Robuster Kunststoff (ABS oder ähnliches Polymer), optimiert für UV-Durchlässigkeit im relevanten Spektrum und Schutz vor Umwelteinflüssen. Die äußere Linse ist aus speziellem, UV-transparentem Material gefertigt, das die schädliche Emission von sichtbarem Licht filtert und so die präzise Messung der UV-Strahlung sicherstellt. |
| Anschluss | Standard-Jumper-Kabel (kompatibel mit Breadboards und Arduino-Pins) |
| Betriebstemperatur | -40°C bis +85°C |
| Abmessungen | Kompakt, ideal für Integration in Gehäuse oder bestehende Systeme (genaue Maße sind produktspezifisch, aber auf Minimaleinbau ausgelegt). |
| Anwendungsgebiete | Umweltmonitoring, Meteorologie, Pflanzenwissenschaft, Solarenergie-Forschung, Sonnenschutz-Analyse, UV-Index-Messung. |
Integration und Anwendungsbereiche des GRV UV-A/B SENS
Die nahtlose Integration des GRV UV-A/B SENS in Ihr Arduino-Projekt ist ein wesentlicher Vorteil. Mit seinen vier Pins – VCC, GND, Analog Out und ggf. einem Enable-Pin – lässt sich der Sensor mühelos mit den analogen Eingängen des Arduino verbinden. Die analoge Spannungsausgabe des Sensors korreliert direkt mit der Intensität der einfallenden UV-Strahlung im erfassten Spektrum. Dies ermöglicht Ihnen, mit einer einfachen ADC-Messung (Analog-Digital-Wandlung) auf dem Arduino die UV-Intensität zu quantifizieren. Kalibrierungsdaten, oft vom Hersteller bereitgestellt oder durch eigene Messungen ermittelt, sind essenziell, um diese Rohdaten in aussagekräftige Einheiten wie UV-Index oder Watt pro Quadratmeter umzurechnen.
Die Anwendungsbereiche sind vielfältig und reichen von der präzisen Überwachung der UV-Belastung im Freien für Wetterstationen und Umweltschutzprojekte bis hin zur Steuerung von Beleuchtungssystemen für Pflanzen in Gewächshäusern oder Indoor-Farming. In der Forschung spielt der Sensor eine Rolle bei der Untersuchung von Materialermüdung durch UV-Strahlung oder bei der Entwicklung von Sonnenschutzmitteln. Auch für Sicherheitsanwendungen, beispielsweise die Überwachung von Arbeitsbereichen mit hoher UV-Exposition, ist der GRV UV-A/B SENS eine wertvolle Komponente.
Einblicke in die Technologie hinter dem Sensor
Der GRV UV-A/B SENS basiert auf einer spezialisierten Photodiode, die so konstruiert ist, dass sie im UV-Spektrum eine maximale Empfindlichkeit aufweist. Die Beschichtung und das Design des Sensorelements sind entscheidend, um eine klare Trennung der Empfindlichkeit für UV-A und UV-B zu erreichen und gleichzeitig unerwünschte Reaktionen auf sichtbares Licht zu minimieren. Dies wird oft durch optische Filter erreicht, die in die Kapselung des Sensors integriert sind. Die analoge Schaltung, die der Photodiode nachgeschaltet ist, wandelt den von der Photodiode erzeugten photocurrent in eine Spannung um, die dann vom Mikrocontroller ausgelesen werden kann. Die Qualität dieser internen Verstärkungs- und Filterungsschaltung bestimmt maßgeblich die Genauigkeit und das Rauschverhalten des Sensors.
Optimierung für digitale Systeme: Arduino-Integration und Code-Beispiele
Die Verwendung des GRV UV-A/B SENS mit Arduino ist denkbar einfach. Ein typischer Anschlussplan sieht wie folgt aus:
- Sensor VCC an Arduino 5V oder 3.3V
- Sensor GND an Arduino GND
- Sensor Analog Out an einen analogen Arduino-Pin (z.B. A0)
Der zugehörige Arduino-Code würde eine Funktion zum Auslesen des analogen Wertes beinhalten. Ein grundlegender Sketch könnte so aussehen:
„`cpp
int uvPin = A0; // Analog Pin, an den der UV-Sensor angeschlossen ist
int uvValue = 0;
void setup() {
Serial.begin(9600); // Serielle Kommunikation starten
}
void loop() {
uvValue = analogRead(uvPin); // Analogen Wert vom Sensor lesen
// Hier könnte die Umrechnung des Rohwerts in UV-Index oder eine andere physikalische Einheit erfolgen,
// basierend auf der Kalibrierung des Sensors.
// Beispiel: double uvIntensity = map(uvValue, 0, 1023, 0, 100); // Vereinfachte Umrechnung
Serial.print(„UV-Wert (Roh): „);
Serial.println(uvValue);
delay(1000); // Eine Sekunde warten
}
„`
Diese einfache Struktur ermöglicht es Entwicklern, schnell mit der Datenerfassung zu beginnen und die gewonnenen Werte für ihre spezifischen Anwendungen weiterzuverarbeiten.
Umweltfaktoren und ihre Auswirkungen auf die Messung
Die Genauigkeit der UV-Messung mit dem GRV UV-A/B SENS kann durch verschiedene Umweltfaktoren beeinflusst werden. Die Intensität der UV-Strahlung variiert stark mit der Tageszeit, der Jahreszeit, dem Breitengrad und der Bewölkung. Auch die Höhe über dem Meeresspiegel spielt eine Rolle, da die Atmosphäre in größeren Höhen die UV-Strahlung weniger absorbiert. Die Verschmutzung der Luft kann ebenfalls die UV-Intensität am Boden reduzieren. Die Sensorkomponente selbst ist so konzipiert, dass sie robust gegenüber Temperaturschwankungen ist, die innerhalb des angegebenen Betriebsbereichs liegen. Eine direkte Sonneneinstrahlung auf das Sensorelement ist für die Messung erforderlich. Die Kapselung schützt zwar vor Staub und Feuchtigkeit, sollte aber sauber gehalten werden, um die Messgenauigkeit nicht zu beeinträchtigen.
Langzeitstabilität und Kalibrierung
Die Langzeitstabilität eines jeden elektronischen Sensors ist ein wichtiger Faktor für zuverlässige Messungen. Der GRV UV-A/B SENS ist auf eine hohe Lebensdauer ausgelegt, um auch über längere Zeiträume konsistente Ergebnisse zu liefern. Dennoch ist, wie bei allen Präzisionsinstrumenten, eine periodische Kalibrierung empfehlenswert, insbesondere wenn höchste Genauigkeit gefordert ist. Die Kalibrierung kann durch den Vergleich mit einem Referenzgerät erfolgen, dessen Genauigkeit zertifiziert ist. Viele Anwender führen auch eine relative Kalibrierung durch, indem sie den Sensor unter definierten Bedingungen (z.B. mittags bei klarem Himmel) über einen längeren Zeitraum beobachten und die abgelesenen Werte mit bekannten UV-Index-Tabellen vergleichen. Diese proaktive Überprüfung stellt sicher, dass die Messungen über die gesamte Lebensdauer des Produkts hinweg präzise bleiben.
Häufig gestellte Fragen zu GRV UV-A/B SENS – Arduino – UV-Sensor, UV-A & UV-B, analog
Was genau misst der GRV UV-A/B SENS?
Der GRV UV-A/B SENS misst spezifisch die Intensität von UV-A-Strahlung (Wellenlänge 315-400 nm) und UV-B-Strahlung (Wellenlänge 280-315 nm). Er liefert einen analogen Spannungswert, der proportional zur gemessenen UV-Intensität ist.
Für wen ist dieser Sensor ideal?
Der Sensor ist ideal für Hobbyisten, Studenten, Forscher und Ingenieure, die präzise UV-Messungen in ihren Arduino-Projekten durchführen möchten. Dies umfasst Anwendungsbereiche wie Umweltmonitoring, Pflanzenwissenschaft, Solarenergie-Forschung und Sicherheitstechnik.
Kann ich den Sensor direkt an meinen Arduino anschließen?
Ja, der Sensor ist für die einfache Anbindung an Arduino-Mikrocontroller konzipiert. Er verfügt über analoge Ausgänge, die direkt an die analogen Eingänge des Arduino angeschlossen werden können. Die Stromversorgung erfolgt ebenfalls über den Arduino.
Wie wandle ich den analogen Wert in UV-Index um?
Die Umwandlung des analogen Rohwerts in den UV-Index oder eine andere physikalische Einheit (z.B. W/m²) erfordert eine Kalibrierung. Dies geschieht in der Regel durch den Vergleich der Sensorwerte mit bekannten Referenzwerten oder durch die Verwendung von Kalibrierungsdaten, die vom Hersteller bereitgestellt werden können. Die Beziehung ist oft nicht linear und muss durch entsprechende Formeln im Arduino-Code abgebildet werden.
Welche Umgebungsbedingungen beeinflussen die Messgenauigkeit?
Die Messgenauigkeit wird primär durch die Intensität der UV-Strahlung beeinflusst, die von Faktoren wie Tageszeit, Wetterbedingungen (Bewölkung), Jahreszeit und geografischer Lage abhängt. Verschmutzung der Luft kann die Strahlung ebenfalls reduzieren. Staub und Verschmutzungen auf dem Sensor selbst sollten vermieden werden.
Ist der Sensor wetterfest?
Der Sensor verfügt über eine robuste Kapselung, die ihn vor Staub und Spritzwasser schützt. Für den dauerhaften Einsatz im Freien unter extremen Wetterbedingungen empfiehlt sich jedoch eine zusätzliche Schutzmaßnahme, wie beispielsweise die Integration in ein wetterfestes Gehäuse.
Wie lange ist die Lebensdauer des Sensors?
Der GRV UV-A/B SENS ist auf eine hohe Langzeitstabilität und Lebensdauer ausgelegt. Unter normalen Betriebsbedingungen und bei Einhaltung der empfohlenen Umgebungsparameter kann eine mehrjährige zuverlässige Funktion erwartet werden. Eine periodische Überprüfung der Kalibrierung kann die Genauigkeit über die gesamte Lebensdauer sicherstellen.
