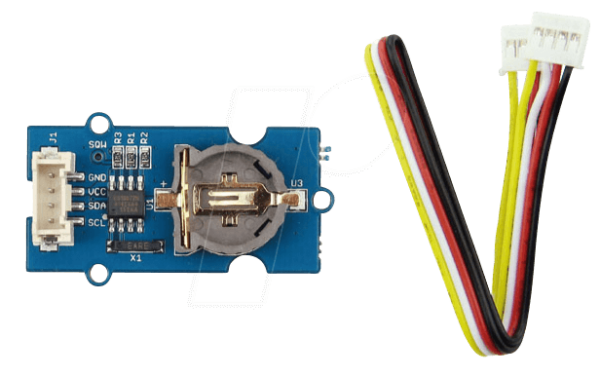

Präzision für Ihr nächstes Elektronikprojekt: GRV RTC – Arduino – Grove Echtzeituhr – RTC, DS1307
Die GRV RTC – Arduino – Grove Echtzeituhr – RTC, DS1307 ist die ideale Lösung für alle Entwickler und Maker, die eine präzise Zeitmessung in ihren Arduino-Projekten benötigen. Schluss mit unzuverlässigen Zeitangaben nach Stromausfällen oder bei längerer Inaktivität – dieses Modul liefert verlässliche Zeit- und Datumsinformationen, die für eine Vielzahl von Anwendungen unerlässlich sind.
Warum die GRV RTC die überlegene Wahl ist
Standardlösungen für Echtzeituhren sind oft ungenau oder erfordern komplexe Kalibrierung. Die GRV RTC, basierend auf dem etablierten DS1307 Chip, bietet hier eine signifikante Verbesserung. Sie integriert sich nahtlos in das Grove-Ökosystem, was eine kinderleichte Anbindung an Arduino-Boards und andere kompatible Mikrocontroller ermöglicht. Die eingebaute Knopfzellenbatterie sorgt für eine unterbrechungsfreie Zeitmessung, selbst wenn das Hauptsystem vom Strom getrennt ist. Dies spart Entwicklungszeit und eliminiert potenzielle Fehlerquellen, die durch Zeitdrift oder Rücksetzung entstehen könnten.
Unverzichtbare Funktionen für präzise Zeitgebung
Die GRV RTC Echtzeituhr ist mehr als nur ein Zeitgeber; sie ist ein robustes Modul, das darauf ausgelegt ist, die Anforderungen anspruchsvoller Elektronikprojekte zu erfüllen. Die kontinuierliche Zeitmessung, die Unterstützung von Schaltjahren und die Fähigkeit, sowohl 12- als auch 24-Stunden-Formate anzuzeigen, machen sie extrem vielseitig.
- Kontinuierliche Zeitmessung: Behält Zeit und Datum auch ohne Stromversorgung dank Pufferbatterie.
- Schaltjahrkorrektur: Automatische Berücksichtigung von Schaltjahren für fortlaufende Genauigkeit.
- Flexibles Zeitformat: Unterstützung für sowohl 12- als auch 24-Stunden-Anzeige.
- Sekundengenaue Daten: Bietet präzise Zeitangaben bis auf die Sekunde genau.
- Vielseitige Einsatzmöglichkeiten: Ideal für Loggingsysteme, Zeitsteuerung und datumsbasierte Trigger.
- Einfache Integration: Dank des Grove-Systems schnell und unkompliziert anschließbar.
Technische Spezifikationen im Detail
Die GRV RTC Echtzeituhr zeichnet sich durch ihre solide Konstruktion und die bewährte DS1307 Technologie aus. Die I²C-Schnittstelle ermöglicht eine einfache Kommunikation mit Mikrocontrollern, während die kompakte Bauweise die Integration in bestehende Schaltungen erleichtert.
| Merkmal | Beschreibung |
|---|---|
| Chipsatz | DS1307 (Echtzeituhren-Controller) |
| Schnittstelle | I²C (Inter-Integrated Circuit) |
| Stromversorgung | 3.3V – 5V (typisch über Arduino/Mikrocontroller) |
| Batterie-Backup | Integrierte Fassung für CR1220 Knopfzelle (Batterie nicht im Lieferumfang enthalten) |
| Genauigkeit | Typischerweise ±2 Minuten pro Monat bei 25°C (abhängig von externen Faktoren und Kristallqualität) |
| Betriebstemperatur | 0°C bis +70°C (für den DS1307 Chip) |
| Abmessungen | Grove-Standardmodul (kompakt und leicht zu integrieren) |
| Spezifische Funktionen | Sekunden-, Minuten-, Stunden-, Wochentag-, Tages-, Monats- und Jahreszählung; Unterstützung für Schaltjahrkorrektur; programmierbarer Ausgangspin für Frequenzgenerierung oder Interrupts. |
Anwendungsgebiete und Integration in Ihre Projekte
Die GRV RTC ist ein fundamentaler Baustein für eine Vielzahl von fortgeschrittenen Projekten. Ob Sie Daten über einen längeren Zeitraum protokollieren, Geräte zu bestimmten Zeiten ein- oder ausschalten oder zeitabhängige Ereignisse steuern möchten – diese Echtzeituhr liefert die notwendige Präzision. Ihre Kompatibilität mit dem Grove-System bedeutet, dass Sie sie mit minimalem Aufwand an jeden Arduino, Raspberry Pi oder andere Mikrocontroller mit I²C-Unterstützung anschließen können. Die einfache Handhabung reduziert die Lernkurve erheblich und ermöglicht es Ihnen, sich auf die Kernfunktionalität Ihres Projekts zu konzentrieren.
Erweiterte Funktionalität: Der programmierbare Ausgang
Der DS1307-Chip verfügt über einen programmierbaren Ausgangspin, der über die GRV RTC zugänglich ist. Dieser Pin kann so konfiguriert werden, dass er Rechteckwellen mit verschiedenen Frequenzen ausgibt (1 Hz, 4 Hz, 8 Hz, 32 Hz, 1024 Hz, 4096 Hz, 8192 Hz). Diese Funktion ist besonders nützlich, um Ihren Mikrocontroller mit einem Taktsignal zu synchronisieren, ohne dass ein separater Taktgeber benötigt wird. Darüber hinaus kann der Ausgangspin als Interrupt-Quelle verwendet werden, um Ihr System zu bestimmten Zeiten zu wecken oder Aktionen auszulösen, was für stromsparende Anwendungen von großem Vorteil ist.
Warum das Grove-Ökosystem die Entwicklung beschleunigt
Das Grove-System von Seeed Studio revolutioniert die Art und Weise, wie Elektronikkomponenten miteinander verbunden werden. Anstelle von komplexem Löten oder Drahtverbindungen kommen hier standardisierte Stecker zum Einsatz. Die GRV RTC ist als Grove-Modul konzipiert, was bedeutet, dass sie mit nur einem Kabel an ein Grove Base Shield oder einen Grove-fähigen Mikrocontroller angeschlossen werden kann. Dies reduziert nicht nur die Fehleranfälligkeit, sondern beschleunigt auch den Prototypenbau und die Fehlerbehebung erheblich. Für Maker und Entwickler, die Wert auf Effizienz und Zuverlässigkeit legen, ist das Grove-System ein unschätzbarer Vorteil.
Optimale Nutzung der Pufferbatterie
Die GRV RTC verfügt über eine Fassung für eine CR1220 Knopfzelle. Diese Pufferbatterie ist entscheidend für die kontinuierliche Funktion der Echtzeituhr, wenn die Hauptstromversorgung unterbrochen wird. Es ist ratsam, eine hochwertige Lithium-Knopfzelle einzusetzen, um eine lange Lebensdauer des Backups zu gewährleisten. Beachten Sie, dass die Knopfzelle in der Regel nicht im Lieferumfang enthalten ist und separat erworben werden muss. Die korrekte Polung beim Einsetzen der Batterie ist essenziell für die Funktion.
Häufig gestellte Fragen zu GRV RTC – Arduino – Grove Echtzeituhr – RTC, DS1307
Was ist der Hauptzweck der GRV RTC Echtzeituhr?
Der Hauptzweck der GRV RTC ist die Bereitstellung einer präzisen und zuverlässigen Zeit- und Datumsangabe für Mikrocontroller-Projekte, die auch nach Stromausfällen oder längeren Betriebsunterbrechungen konstant bleibt.
Welchen Chip verwendet die GRV RTC und was bedeutet das?
Die GRV RTC verwendet den DS1307 Echtzeituhren-Controller. Dieser ist ein weit verbreiteter und bewährter Chip, der für seine Zuverlässigkeit und einfache I²C-Kommunikation bekannt ist.
Wie wird die GRV RTC mit einem Arduino verbunden?
Dank des Grove-Systems wird die GRV RTC typischerweise über ein einfaches Kabel mit einem Grove Base Shield oder einem direkt kompatiblen Anschluss an Ihr Arduino-Board angeschlossen. Sie nutzt die I²C-Schnittstelle.
Muss ich die Zeit manuell einstellen, nachdem das Modul Strom verloren hat?
Nein, die GRV RTC verfügt über eine Pufferbatterie (z.B. CR1220 Knopfzelle), die die Zeitmessung auch bei fehlender Hauptstromversorgung aufrechterhält. Nach einer Unterbrechung ist keine manuelle Neueinstellung der Zeit erforderlich.
Unterstützt die GRV RTC Schaltjahre?
Ja, der DS1307-Chip, der in der GRV RTC verwendet wird, unterstützt die automatische Korrektur von Schaltjahren. Das bedeutet, dass das Modul die korrekte Anzahl von Tagen in jedem Monat und Jahr korrekt handhabt.
Kann der Ausgangspin der GRV RTC für andere Zwecke als die Zeitausgabe genutzt werden?
Ja, der programmierbare Ausgangspin kann zur Erzeugung von Rechtecksignalen mit verschiedenen Frequenzen oder als Interrupt-Quelle konfiguriert werden, was für synchronisierte Taktung oder ereignisgesteuerte Aktionen nützlich ist.
Ist die Knopfzellenbatterie im Lieferumfang enthalten?
Typischerweise ist die Knopfzellenbatterie für die Pufferung der Zeit nicht im Lieferumfang der GRV RTC enthalten und muss separat erworben werden. Bitte überprüfen Sie die Produktinformationen des jeweiligen Anbieters.
