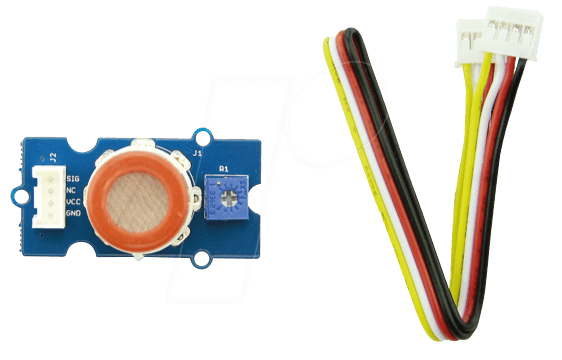

Der GRV GAS SENS MQ9 – Arduino – Grove Gas-Sensor, MQ9: Präzise Gasdetektion für Ihre Projekte
Der GRV GAS SENS MQ9 – Arduino – Grove Gas-Sensor, MQ9 ist die ideale Lösung für Entwickler und Maker, die zuverlässige und präzise Messungen von brennbaren Gasen und Kohlenmonoxid in ihren Projekten realisieren möchten. Wenn Sie eine robuste Sensorik für sicherheitskritische Anwendungen, Umweltmonitoring oder intelligente Lüftungssysteme benötigen, bietet dieser Grove-kompatible Sensor eine herausragende Performance und einfache Integration.
Warum der GRV GAS SENS MQ9 die überlegene Wahl ist
Im Vergleich zu Standard-Gas-Sensoren zeichnet sich der GRV GAS SENS MQ9 durch seine spezialisierte Empfindlichkeit gegenüber einer breiten Palette von brennbaren Gasen wie Erdgas, Propan, Butan sowie Kohlenmonoxid (CO) aus. Dies macht ihn zu einer universellen und kosteneffizienten Option für vielfältige Detektionsanforderungen. Die Grove-Schnittstelle vereinfacht die Verbindung mit Mikrocontrollern wie Arduino erheblich, wodurch der Entwicklungsaufwand minimiert wird und Sie sich auf die Kernfunktionalität Ihres Projekts konzentrieren können.
Hochempfindliche Gasdetektion mit dem MQ9 Sensor
Der Kern des GRV GAS SENS MQ9 ist der MQ9 Halbleiter-Gas-Sensor, der auf Zinn(IV)-oxid (SnO2) basiert. Dieses Material zeigt bei erhöhten Temperaturen eine signifikante Änderung seines elektrischen Widerstands in Anwesenheit bestimmter Gase. Der Sensor ist speziell kalibriert, um eine hohe Empfindlichkeit gegenüber Kohlenmonoxid und den meisten brennbaren Gasen zu gewährleisten. Diese Eigenschaft ist entscheidend für Anwendungen, bei denen eine frühzeitige Erkennung potenziell gefährlicher Gaskonzentrationen unerlässlich ist.
Vorteile des GRV GAS SENS MQ9 – Arduino – Grove Gas-Sensors
- Breites Detektionsspektrum: Erfasst zuverlässig Kohlenmonoxid sowie eine Vielzahl brennbarer Gase wie Erdgas, LPG (Propan, Butan) und Methan.
- Hohe Empfindlichkeit und schnelle Reaktionszeit: Ermöglicht eine frühzeitige Warnung vor gefährlichen Gaskonzentrationen.
- Grove-Schnittstelle: Vereinfacht die elektrische Verbindung und Datenübertragung mit Mikrocontrollern wie Arduino und Raspberry Pi durch standardisierte Kabel und Anschlüsse.
- Lange Lebensdauer und Robustheit: Konzipiert für den Dauereinsatz und widerstandsfähig gegenüber Umwelteinflüssen, sofern die Betriebsbedingungen eingehalten werden.
- Geringer Stromverbrauch: Ermöglicht den Einsatz in batteriebetriebenen oder energieautarken Systemen.
- Kosteneffiziente Lösung: Bietet ein exzellentes Preis-Leistungs-Verhältnis für anspruchsvolle Detektionsaufgaben.
- Einfache Integration in Arduino-Projekte: Spezielle Bibliotheken und Beispiele erleichtern die Implementierung.
Technische Spezifikationen und Merkmale
Der GRV GAS SENS MQ9 – Arduino – Grove Gas-Sensor, MQ9 nutzt ein Halbleitermaterial, dessen Leitfähigkeit sich in Anwesenheit bestimmter reduzierender Gase ändert. Die Empfindlichkeit wird durch die Wahl des Heizstroms beeinflusst, was eine Anpassung an spezifische Messbereiche ermöglicht. Die Grove-Plattform sorgt für eine standardisierte und fehlerfreie Verkabelung, was insbesondere für Anfänger und schnelle Prototypenentwicklung von Vorteil ist.
| Merkmal | Spezifikation |
|---|---|
| Sensortyp | Halbleiter-Gas-Sensor (MQ9) |
| Erkennbare Gase | Kohlenmonoxid (CO), Brennbare Gase (Erdgas, Propan, Butan, Methan, LPG) |
| Heizspannung | 5V (typisch, für optimalen Betrieb und Lebensdauer) |
| Heizstrom | 150mA (typisch) |
| Erkennungsbereich (CO) | 10 bis 10.000 ppm (parts per million) |
| Erkennungsbereich (brennbare Gase) | 100 bis 10.000 ppm |
| Sensor-Widerstand (Rs) | 2kΩ bis 40kΩ (in 1000 ppm CO) |
| Heiz-Widerstand (Rh) | 33Ω ± 5% |
| Schnittstelle | Grove (Digital, Analog über AD-Wandler) |
| Betriebstemperatur | -10°C bis +65°C |
| Luftfeuchtigkeit | < 95% RH (nicht kondensierend) |
| Material Gehäuse | Hochtemperatur-beständiger Kunststoff mit schützendem Gitter |
| Abmessungen | Standard Grove Modul Abmessungen (ca. 20mm x 20mm Sensorfläche, Modulgröße variiert) |
| Anschlusstyp | Standard 4-Pin Grove Stecker |
Anwendungsgebiete für den GRV GAS SENS MQ9
Die Vielseitigkeit des GRV GAS SENS MQ9 – Arduino – Grove Gas-Sensors, MQ9 eröffnet zahlreiche Möglichkeiten für innovative Projekte:
- Sicherheitssysteme für Zuhause und Industrie: Detektion von Gaslecks in Küchen, Heizungsräumen oder Werkstätten zur Verhinderung von Bränden und Explosionen.
- Umweltmonitoring: Messung von Kohlenmonoxid-Emissionen in Innenräumen oder in der Nähe von Verkehrswegen.
- Industrielle Prozesskontrolle: Überwachung von brennbaren Gasen in Produktionsanlagen, um gefährliche Ansammlungen zu vermeiden.
- Intelligente Lüftungssysteme: Automatische Anpassung der Lüftungsintensität basierend auf der gemessenen Gaskonzentration zur Verbesserung der Luftqualität und Energieeffizienz.
- Bildung und Prototypenentwicklung: Ideal für Maker, Studenten und Hobbyisten, um die Grundlagen der Gasdetektion zu erlernen und eigene Projekte zu realisieren.
- Fahrzeugüberwachung: Integration in Systeme zur Überwachung von Abgasen oder zur Erkennung von Lecks in Fahrzeugen.
Konfiguration und Kalibrierung des Sensors
Für optimale Ergebnisse erfordert der MQ9 Sensor eine gewisse Anlaufzeit (Warm-up-Phase), um seine Betriebstemperatur zu erreichen und eine stabile Messung zu gewährleisten. Die Sensitivität kann durch die Einstellung des Widerstands (Load Resistance) und die Verarbeitung des analogen Ausgangssignals mittels eines Analog-Digital-Wandlers (ADC) des Mikrocontrollers angepasst werden. Viele Arduino-Bibliotheken bieten vordefinierte Funktionen zur Kalibrierung und Umrechnung der Rohdaten in ppm-Werte, was die Inbetriebnahme erheblich vereinfacht.
Umgebungsbedingungen und Empfehlungen
Obwohl der Sensor robust ist, ist es wichtig, die empfohlenen Betriebsbedingungen bezüglich Temperatur und Luftfeuchtigkeit einzuhalten, um eine maximale Lebensdauer und Genauigkeit zu gewährleisten. Direkte Sonneneinstrahlung oder extreme Temperaturschwankungen können die Messergebnisse beeinflussen. Eine gute Luftzirkulation um den Sensor herum ist entscheidend für eine präzise Detektion.
FAQ – Häufig gestellte Fragen zu GRV GAS SENS MQ9 – Arduino – Grove Gas-Sensor, MQ9
Wie schließe ich den GRV GAS SENS MQ9 an einen Arduino an?
Der Sensor verfügt über eine Grove-Schnittstelle. Sie verbinden das mitgelieferte Grove-Kabel vom Sensor mit einem freien Grove-Anschluss auf Ihrem Grove-Base-Shield oder direkt an die entsprechenden Pins (oftmals analoge Pins für die Gaskonzentration und digitale Pins für zusätzliche Funktionen, je nach Grove-Shield-Kompatibilität) Ihres Arduinos. Achten Sie darauf, die korrekte Pinbelegung gemäß der Dokumentation Ihres Arduinos und Grove-Shields zu verwenden.
Welche Gase kann der MQ9 Sensor genau detektieren?
Der MQ9 Sensor ist primär darauf ausgelegt, Kohlenmonoxid (CO) und eine breite Palette von brennbaren Gasen zu detektieren. Dazu gehören unter anderem Erdgas, Propan, Butan, Methan und Liquefied Petroleum Gas (LPG). Die Empfindlichkeit variiert je nach Gasart.
Benötige ich einen zusätzlichen Analog-Digital-Wandler (ADC) für den Arduino?
Die meisten Arduino-Boards (wie Arduino Uno, Nano, Mega) verfügen über integrierte ADCs. Sie verbinden den analogen Ausgang des MQ9-Sensors (typischerweise gekennzeichnet als AOUT oder Analog Out) mit einem analogen Eingangspin (A0, A1, etc.) Ihres Arduinos. Bei Mikrocontrollern ohne integrierten ADC wäre ein externer ADC erforderlich.
Was bedeutet die „Warm-up“-Phase des Sensors?
Nach dem Einschalten benötigt der MQ9 Sensor eine gewisse Zeit, um seine optimale Betriebstemperatur zu erreichen. Während dieser Phase, die oft als „Warm-up“ bezeichnet wird und einige Minuten dauern kann, ist die Messung möglicherweise nicht stabil oder genau. Es ist ratsam, die Messungen erst nach Abschluss dieser Phase durchzuführen.
Wie kann ich die gemessenen Werte in ppm umrechnen?
Die Umrechnung der Rohdaten (analogem Spannungswert) in ppm (parts per million) erfordert eine Kalibrierung des Sensors. Dies geschieht typischerweise, indem man die Kennlinien des Sensors in Verbindung mit den Umgebungsparametern (Temperatur, Luftfeuchtigkeit) und bekannten Gaskonzentrationen verwendet. Viele Online-Ressourcen und Arduino-Bibliotheken bieten hierfür Formeln und Beispiele an, die auf den Datenblättern des MQ9-Sensors basieren.
Wie lange ist die Lebensdauer des GRV GAS SENS MQ9 – Arduino – Grove Gas-Sensors, MQ9?
Die Lebensdauer eines MQ9-Sensors kann unter optimalen Betriebsbedingungen (korrekte Heizspannung, Vermeidung von aggressiven Umgebungsstoffen, Einhaltung der Temperatur- und Feuchtigkeitsgrenzen) mehrere Jahre betragen. Eine kontinuierliche Belastung mit hohen Gaskonzentrationen kann die Lebensdauer jedoch verkürzen.
Kann der Sensor auch für die Detektion von anderen Gasen wie Ammoniak oder Lösungsmitteln verwendet werden?
Der MQ9 Sensor ist primär für Kohlenmonoxid und brennbare Gase optimiert. Für die Detektion anderer Gase wie Ammoniak, Methan in sehr geringen Konzentrationen, VOCs (flüchtige organische Verbindungen) oder Lösungsmitteln sind möglicherweise spezialisiertere Sensormodelle aus der MQ-Serie (z.B. MQ-135, MQ-7) besser geeignet. Es ist entscheidend, das Datenblatt des spezifischen Sensors für dessen Detektionsspektrum zu konsultieren.
