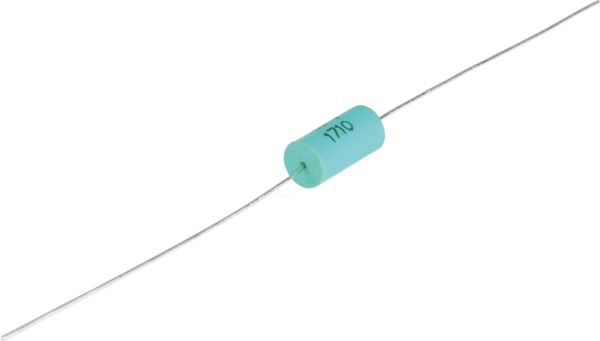

GEN 8G16D 80R – Präzisions-Drahtwiderstand für anspruchsvolle Schaltungen
Benötigen Sie einen zuverlässigen und hochpräzisen Widerstand für Ihre Elektronikprojekte, der exakte Stromsteuerung und Stabilität gewährleistet? Der GEN 8G16D 80R – Drahtwiderstand, axial, 0,33 W, 80 Ohm, 0,1% ist die ideale Lösung für Ingenieure, Entwickler und Technikbegeisterte, die höchste Anforderungen an die Bauteilqualität und Leistung stellen. Er wurde konzipiert, um Schwankungen zu minimieren und eine konstante Performance selbst unter anspruchsvollen Betriebsbedingungen zu liefern.
Überlegene Präzision und Stabilität
Im Gegensatz zu Standardwiderständen, die oft Toleranzen im Bereich von 5% oder mehr aufweisen, setzt der GEN 8G16D 80R – Drahtwiderstand auf eine extrem geringe Toleranz von 0,1%. Diese herausragende Präzision ist entscheidend für Anwendungen, bei denen selbst kleinste Abweichungen im Widerstandswert unerwünschte Auswirkungen auf die Schaltungsfunktion haben können. Die axiale Bauform sorgt für eine einfache Integration in bestehende Leiterplattenlayouts und gewährleistet gleichzeitig eine optimale Wärmeabfuhr. Die Nennbelastbarkeit von 0,33 W ermöglicht den Einsatz in einer Vielzahl von Leistungskreisen, ohne die Lebensdauer oder Zuverlässigkeit zu beeinträchtigen.
Konstruktion und Materialgüte für Langlebigkeit
Der GEN 8G16D 80R – Drahtwiderstand zeichnet sich durch seine robuste Konstruktion aus. Der Widerstandsleiter ist sorgfältig auf einen Kern gewickelt, der für seine thermische Stabilität bekannt ist. Dies verhindert, dass sich der Widerstandswert mit steigender Temperatur signifikant verändert. Die Gehäusematerialien sind so gewählt, dass sie eine ausgezeichnete elektrische Isolation bieten und gleichzeitig eine effiziente Wärmeableitung unterstützen, was zu einer erhöhten Betriebssicherheit und einer längeren Lebensdauer führt. Die Lötösen sind robust und für eine zuverlässige Verbindung mit der Leiterplatte ausgelegt.
Optimale Leistung in kritischen Anwendungen
Die 0,1%ige Toleranz des GEN 8G16D 80R – Drahtwiderstands macht ihn zur perfekten Wahl für präzisionskritische Anwendungen. Dazu gehören unter anderem:
- Präzisionsmesstechnik und Sensorik, wo genaue Signalverarbeitung unerlässlich ist.
- Stabilisierte Stromversorgungen und Spannungsregler, die eine konstante Ausgangsleistung benötigen.
- Audio- und Videoverarbeitungsschaltungen, die eine ungetrübte Signalintegrität erfordern.
- Frequenzfilter und Oszillatoren, bei denen exakte Widerstandswerte die Schwingfrequenz bestimmen.
- Schaltnetzteile und Ladegeräte, die auf präzise Stromgrenzen angewiesen sind.
- Labor- und Prüfaufbauten, die höchste Genauigkeit und Reproduzierbarkeit verlangen.
Technische Spezifikationen im Detail
| Spezifikation | Detail |
|---|---|
| Modell | GEN 8G16D 80R |
| Typ | Drahtwiderstand, axial |
| Nennleistung | 0,33 W (1/3 W) |
| Widerstandswert | 80 Ohm |
| Toleranz | ± 0,1% |
| Temperaturkoeffizient | Typischerweise sehr gering (< 50 ppm/°C), was für Präzisionswiderstände Standard ist. Ermöglicht stabile Funktion über einen weiten Temperaturbereich. |
| Max. Betriebsspannung | Abhängig von der spezifischen Anwendung, aber für diese Leistungsklasse und Toleranz typischerweise im Bereich von 250V – 300V, um Durchschlag bei Überlast zu vermeiden. |
| Gehäuse | Axiale Anschlüsse für einfache Montage auf Leiterplatten. Gehäuse aus nicht-brennbarem Material für erhöhte Sicherheit. |
| Anwendungstemperaturbereich | Konzipiert für den Einsatz in einem breiten Temperaturbereich, typischerweise von -55°C bis +125°C, um konsistente Leistung zu gewährleisten. |
| Induktivität | Sehr geringe parasitäre Induktivität, typisch für nicht-induktive Wicklungstechniken bei Präzisionswiderständen. |
Verarbeitung und Montage
Die axialen Anschlüsse des GEN 8G16D 80R – Drahtwiderstands sind für die Durchsteckmontage (Through-Hole Technology, THT) auf Leiterplatten optimiert. Die Drahtenden sind für eine gute Lötbarkeit ausgelegt und ermöglichen eine sichere und stabile Verbindung. Die genormten Abmessungen der Widerstandsgehäuse und Anschlüsse erleichtern die Platzierung auf der Leiterplatte und die automatische Bestückung. Es ist ratsam, darauf zu achten, dass die Anschlüsse beim Löten nicht überhitzt werden, um die Integrität des Widerstandselements nicht zu gefährden.
Warum GEN 8G16D 80R – Drahtwiderstand, axial, 0,33 W, 80 Ohm, 0,1% die richtige Wahl ist
Die Entscheidung für den GEN 8G16D 80R – Drahtwiderstand basiert auf mehreren Schlüsselkriterien, die ihn von herkömmlichen Widerständen abheben:
- Unübertroffene Präzision: Die 0,1%ige Toleranz ist ein entscheidender Faktor für präzisionskritische Schaltungen.
- Hohe Zuverlässigkeit: Die robuste Bauweise und die Auswahl hochwertiger Materialien garantieren eine lange Lebensdauer.
- Temperaturstabilität: Minimale Änderung des Widerstandswertes über einen weiten Temperaturbereich.
- Geringe parasitäre Effekte: Ideal für Hochfrequenzanwendungen und schnelle Signalverarbeitung.
- Effiziente Wärmeableitung: Die Konstruktion unterstützt die Ableitung von Verlustleistung, was die Lebensdauer erhöht.
- Einfache Integration: Die axiale Bauform ist Standard und leicht in bestehende Designs zu integrieren.
FAQ – Häufig gestellte Fragen zu GEN 8G16D 80R – Drahtwiderstand, axial, 0,33 W, 80 Ohm, 0,1%
Was bedeutet die 0,1% Toleranz für meine Schaltung?
Eine Toleranz von 0,1% bedeutet, dass der tatsächliche Widerstandswert des Bauteils maximal um 0,1% von den angegebenen 80 Ohm abweicht. Dies ist entscheidend für Anwendungen, bei denen präzise Strom- oder Spannungsverhältnisse erforderlich sind, wie z.B. in Messtechnik, Audio- und Medizintechnik oder präzisen Regelkreisen. Geringe Toleranzen verhindern unerwünschte Schaltungsabweichungen.
Ist dieser Widerstand für Hochfrequenzanwendungen geeignet?
Ja, aufgrund der typischerweise geringen parasitären Induktivität und Kapazitäten von Präzisions-Drahtwiderständen ist der GEN 8G16D 80R – Drahtwiderstand für viele Hochfrequenzanwendungen gut geeignet, bei denen genaue Impedanzanpassung und Signalintegrität wichtig sind. Die nicht-induktive Wicklungstechnik trägt hierzu bei.
Wie verhält sich die Nennleistung von 0,33 W?
Die Nennleistung von 0,33 Watt gibt die maximale Dauerleistung an, die der Widerstand bei Umgebungstemperatur ohne Überhitzung dauerhaft aufnehmen kann. Bei höherer Umgebungstemperatur oder wenn der Widerstand eine schlechte Luftzirkulation hat, muss die Nennleistung entsprechend reduziert werden (Derating).
Welchen Einfluss hat die axiale Bauform?
Die axiale Bauform, bei der die Anschlüsse an den beiden Stirnseiten des zylindrischen Widerstandsgehäuses angebracht sind, ist ein gängiges Format für die Durchsteckmontage auf Leiterplatten. Sie ermöglicht eine einfache und sichere Montage und ist für viele automatische Bestückungsmaschinen optimiert.
Ist der Widerstand gegen äußere Einflüsse geschützt?
Das Gehäuse des GEN 8G16D 80R – Drahtwiderstands ist typischerweise aus einem nicht-brennbaren Material gefertigt, das elektrisch isoliert und mechanischen Schutz bietet. Gegen Feuchtigkeit oder aggressive Chemikalien sind diese Standard-Drahtwiderstände nicht explizit geschützt, es sei denn, es handelt sich um spezielle „gecoatete“ oder „versiegelte“ Varianten. Für den normalen Einsatz in Elektronikgeräten ist der Schutz jedoch ausreichend.
Wo liegen die Grenzen der Belastbarkeit, wenn die Temperatur steigt?
Bei steigender Umgebungstemperatur nimmt die maximal zulässige Belastbarkeit des Widerstands ab. Dies wird als „Derating“ bezeichnet. Für diesen 0,33W Widerstand kann man davon ausgehen, dass die Belastbarkeit bei Temperaturen über 70°C linear abnimmt, bis sie bei etwa 125°C auf Null fällt. Die genauen Derating-Kurven sind herstellerspezifisch, aber eine Reduzierung der Leistung ist bei höheren Temperaturen immer notwendig.
