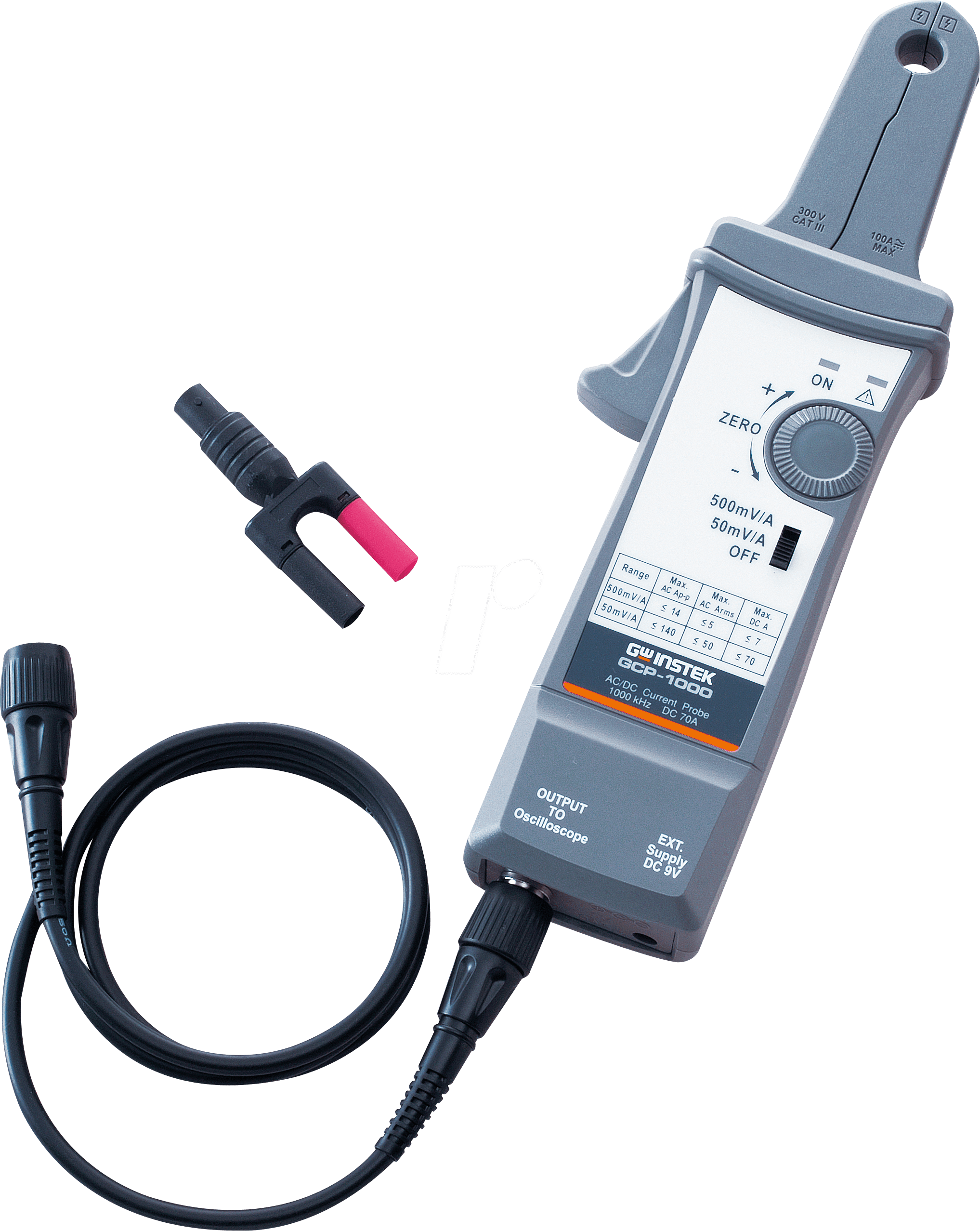

GCP-1000 – Der präzise Zangenadapter-Tastkopf für anspruchsvolle Messungen
Wenn Sie in der Elektrotechnik, Messtechnik oder IT-Entwicklung arbeiten und präzise Strommessungen im Frequenzbereich bis 1 MHz mit hoher Strombelastbarkeit benötigen, stößt man schnell an die Grenzen von Standardmessgeräten. Der GCP-1000 Tastkopf mit Zangenadapter löst dieses Problem, indem er eine flexible und genaue Methode zur Erfassung von Wechselströmen bis zu 7 A bietet, ohne die Messschaltung unterbrechen zu müssen. Er ist die ideale Lösung für Ingenieure, Techniker und anspruchsvolle Hobbyisten, die verlässliche Messergebnisse unter realen Bedingungen sicherstellen wollen.
Maximale Messflexibilität und Genauigkeit
Der GCP-1000 ist nicht einfach nur ein Tastkopf; er ist eine Erweiterung Ihrer Messfähigkeiten. Durch die integrierte Zangenfunktion ermöglicht er berührungslose Strommessungen, was die Gefahr von Messfehlern durch Einfluss auf die Schaltung minimiert und die Sicherheit erhöht. Im Gegensatz zu herkömmlichen Strommessmethoden, die oft eine Reihenschaltung erfordern und den Stromfluss beeinträchtigen können, bietet der GCP-1000 einen nicht-invasiven Ansatz. Die hohe Bandbreite von 1 MHz stellt sicher, dass auch schnelle Stromänderungen präzise erfasst werden, was ihn für die Analyse von Schaltnetzteilen, PWM-Anwendungen und anderen dynamischen Systemen unerlässlich macht.
Vorteile des GCP-1000 Tastkopfes
- Nicht-invasive Strommessung: Erfasst Wechselströme bis 7 A präzise, ohne die zu messende Schaltung zu unterbrechen oder zu beeinflussen.
- Hohe Bandbreite (1 MHz): Ermöglicht die genaue Analyse von Signalen mit schnellen Flanken und hohen Frequenzen, wie sie in modernen elektronischen Schaltungen vorkommen.
- Robuste Konstruktion: Gefertigt für den professionellen Einsatz unter anspruchsvollen Bedingungen.
- Einfache Handhabung: Der Zangenadapter lässt sich schnell und sicher an Leitern positionieren.
- Verbesserte Messsicherheit: Reduziert das Risiko von Kurzschlüssen und Fehlmessungen im Vergleich zu invasiven Methoden.
- Kompatibilität: Konzipiert für die einfache Integration mit gängigen Oszilloskopen und Messgeräten.
Technische Spezifikationen im Detail
Der GCP-1000 repräsentiert die nächste Generation der Strommesstechnik. Seine Entwicklung basiert auf den neuesten Erkenntnissen der Messtechnik, um eine optimale Leistung für eine breite Palette von Anwendungen zu gewährleisten. Die Kernkomponente, der Hall-Effekt-Sensor, ist sorgfältig kalibriert, um eine hohe Linearität über den gesamten Messbereich zu garantieren. Die fortschrittliche Abschirmung minimiert externe Störeinflüsse, was zu sauberen und verlässlichen Messergebnissen führt.
| Merkmal | Spezifikation |
|---|---|
| Produktbezeichnung | GCP-1000 – Tastkopf mit Zangenadapter |
| Maximaler Wechselstrom (RMS) | 7 A |
| Frequenzbereich | DC bis 1 MHz |
| Sensortechnologie | Hall-Effekt basierend |
| Genauigkeit | Typisch ± 2% des Messwerts (abhängig von Kalibrierung und Umgebungsbedingungen) |
| Kompensation | Automatische Nullpunktdrift-Kompensation |
| Anschluss | Standard BNC-Stecker für Oszilloskope |
| Stromversorgungsanforderung | Typisch 5V oder 12V DC über Oszilloskop-Interface (genaue Spezifikation siehe Handbuch) |
| Öffnungsweite des Zangenadapters | Geeignet für Leiterdurchmesser bis zu 10 mm |
| Material Gehäuse | Hochwertiger, stoßfester ABS-Kunststoff für Langlebigkeit |
| Betriebstemperatur | 0°C bis 50°C |
Anwendungsbereiche für den GCP-1000
Die Vielseitigkeit des GCP-1000 Tastkopfes mit Zangenadapter eröffnet ein breites Feld an professionellen Anwendungen. Seine Fähigkeit, sowohl DC- als auch AC-Ströme bis zu 1 MHz zu messen, macht ihn zu einem unverzichtbaren Werkzeug für die Entwicklung und Fehlerbehebung in einer Vielzahl von elektronischen Systemen. Die nicht-invasive Natur der Messung ist besonders vorteilhaft bei der Analyse von Leistungselektronik, wo das Einfügen von Shunt-Widerständen die Systemdynamik verändern könnte. Entwickler von Schaltnetzteilen, Motorsteuerungen, LED-Treibern und Kommunikationsgeräten werden die Präzision und Benutzerfreundlichkeit dieses Tastkopfes zu schätzen wissen.
Im Bereich der Automobilindustrie ermöglicht der GCP-1000 die genaue Überwachung von Stromflüssen in Bordnetzsystemen, Steuergeräten und Antriebssträngen. Auch in der Forschung und Lehre, wo das Verständnis komplexer Schaltungen im Vordergrund steht, bietet der GCP-1000 eine wertvolle Ergänzung zur Standardausstattung.
Sicherheit und Handhabung
Die Sicherheit bei elektrischen Messungen hat oberste Priorität. Der GCP-1000 wurde entwickelt, um diese Anforderung zu erfüllen. Durch die kontaktlose Messung wird das Risiko eines elektrischen Schlags oder von Beschädigungen an der zu prüfenden Komponente erheblich reduziert. Die robuste Bauweise und die klare Kennzeichnung stellen sicher, dass die Handhabung auch für Anwender mit weniger Erfahrung intuitiv und sicher ist. Es ist jedoch stets ratsam, die beiliegende Bedienungsanleitung sorgfältig zu lesen und die grundlegenden Sicherheitsvorschriften für elektrische Messungen zu befolgen.
FAQ – Häufig gestellte Fragen zu GCP-1000 – Tastkopf, 1 MHz, 7 A, Zangenadapter
Kann der GCP-1000 auch Gleichströme messen?
Ja, der GCP-1000 ist für die Messung von sowohl Wechselströmen als auch Gleichströmen im angegebenen Frequenzbereich ausgelegt. Dies macht ihn besonders vielseitig für die Analyse von Stromversorgungen und anderen Schaltungen, die beide Arten von Strömen beinhalten.
Wie genau sind die Messungen des GCP-1000?
Die typische Genauigkeit des GCP-1000 beträgt ± 2% des Messwerts. Diese Genauigkeit kann von Faktoren wie der korrekten Kalibrierung, der Temperatur und der Qualität des zu messenden Stromsignals beeinflusst werden. Für anspruchsvollste Anwendungen empfiehlt sich eine regelmäßige Überprüfung der Kalibrierung.
Welche Art von Oszilloskopen ist mit dem GCP-1000 kompatibel?
Der GCP-1000 verfügt über einen Standard BNC-Stecker und ist mit den meisten modernen Oszilloskopen kompatibel, die über einen entsprechenden Eingang verfügen. Die Stromversorgung des Tastkopfes erfolgt typischerweise über das Oszilloskop selbst. Bitte überprüfen Sie die Spezifikationen Ihres Oszilloskops hinsichtlich der Stromversorgungsanforderungen für Tastköpfe.
Was bedeutet die Bandbreite von 1 MHz für meine Messungen?
Die Bandbreite von 1 MHz gibt an, bis zu welcher Frequenz das Signal mit akzeptabler Genauigkeit gemessen werden kann. Bei 1 MHz können Sie Stromverläufe mit schnellen Änderungen und hohen Frequenzen präzise erfassen, was für die Analyse von Schaltnetzteilen, PWM-Signalen und anderen dynamischen Systemen entscheidend ist.
Ist der Zangenadapter für alle Arten von Kabeln geeignet?
Der Zangenadapter des GCP-1000 ist für Leiterdurchmesser von bis zu 10 mm ausgelegt. Dies deckt die meisten gängigen Stromkabel in Elektronik und Elektrotechnik ab. Für extrem dicke Kabel sind spezielle Zangenadapter erforderlich.
Welchen maximalen Strom kann der GCP-1000 sicher messen?
Der GCP-1000 ist für die Messung von Wechselströmen (RMS) bis zu 7 Ampere ausgelegt. Für kurzzeitige Spitzenströme, die diesen Wert überschreiten, sollten Sie die maximal zulässigen Grenzen des Geräts prüfen, um eine Beschädigung zu vermeiden.
Benötigt der GCP-1000 eine zusätzliche Stromversorgung?
In der Regel bezieht der GCP-1000 seine notwendige Stromversorgung direkt über die Schnittstelle seines angeschlossenen Messgeräts, typischerweise ein Oszilloskop. Die genauen Anforderungen können je nach Modell variieren, daher ist es ratsam, die Produktanleitung zu konsultieren.
