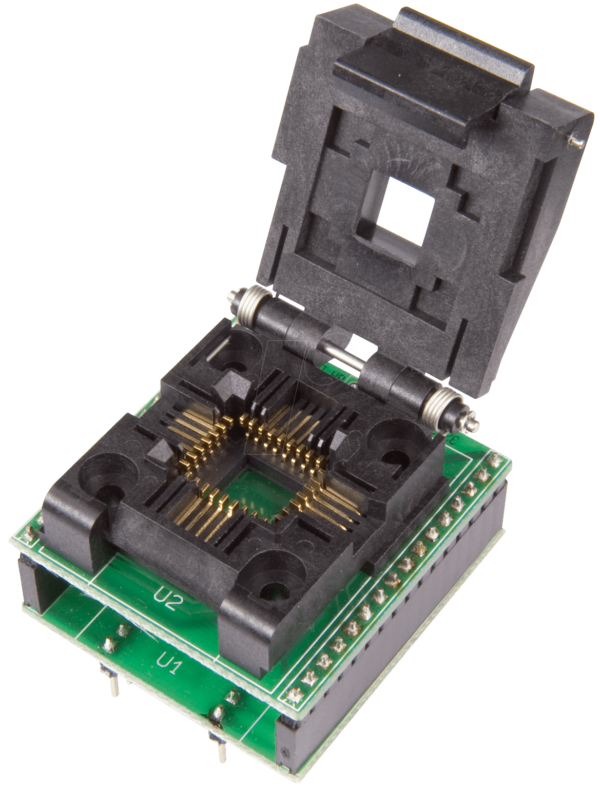

GALEP 32 PLCC/32 – 32POL DIL-32POL PLCC: Die Brücke für Ihre Elektronikprojekte
Sie stehen vor der Herausforderung, PLCC-Bauteile (Plastic Leaded Chip Carrier) mit herkömmlichen DIL-Sockeln (Dual In-line Package) zu verbinden oder umgekehrt? Der GALEP 32 PLCC/32 – 32POL DIL-32POL PLCC Adapter ist die präzise und zuverlässige Lösung für Ingenieure, Entwickler und Hobbyisten, die eine nahtlose Integration verschiedener Gehäusetypen in ihren Schaltungen gewährleisten müssen. Dieses spezialisierte Konvertermodul eliminiert Kompatibilitätsprobleme und ermöglicht den Einsatz von PLCC-ICs auf Standard-DIL-Platinen, was Ihre Entwicklungs- und Produktionsprozesse erheblich vereinfacht.
Maximale Kompatibilität und Flexibilität für Ihre Designs
Herkömmliche Adapterlösungen stoßen oft an ihre Grenzen, wenn es um spezifische Pin-Konfigurationen und die Robustheit der Verbindung geht. Der GALEP 32 PLCC/32 – 32POL DIL-32POL PLCC Adapter zeichnet sich durch seine exakte 32-polige Konvertierung aus, die eine präzise Signalübertragung gewährleistet und unerwünschte Kontaktschwierigkeiten vermeidet. Dies ist besonders wichtig bei hochfrequenten oder empfindlichen Schaltungen, bei denen jede Ungenauigkeit die Leistung beeinträchtigen kann. Durch den Einsatz dieses Adapters erweitern Sie die Einsatzmöglichkeiten Ihrer vorhandenen PLCC-Komponenten erheblich und sparen Kosten, indem Sie teure Spezialplatinen vermeiden.
Technische Überlegenheit für anspruchsvolle Anwendungen
- Präzise 1:1 Pin-Konvertierung: Stellt sicher, dass jedes Signal korrekt zugeordnet wird, minimiert Fehlerquellen und optimiert die Signalintegrität.
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien, die eine langlebige und sichere Verbindung auch unter anspruchsvollen Umgebungsbedingungen gewährleisten.
- Vereinfachte Montage: Ermöglicht den einfachen Einbau von PLCC-ICs in Standard-DIL-Fassungssysteme oder umgekehrt, was den Entwicklungsprozess beschleunigt.
- Breite Anwendungsbasis: Ideal für Prototyping, Debugging, Reparaturen und die Integration von PLCC-ICs in bestehende DIL-basierte Systeme in den Bereichen Mikrocontroller, Speicherbausteine und Logikschaltungen.
- Kosteneffiziente Lösung: Vermeidet die Notwendigkeit, spezielle Leiterplattenlayouts zu erstellen oder teure PLCC-kompatible Komponenten zu beschaffen.
Produktspezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | PLCC-zu-DIL Konverter-Adapter |
| Anschluss A (PLCC) | 32-polig PLCC (Plastic Leaded Chip Carrier) |
| Anschluss B (DIL) | 32-polig DIL (Dual In-line Package) |
| Pin-Konfiguration | 1:1 Pin-zu-Pin-Mapping |
| Material Sockel | Hochwertiger duroplastischer Kunststoff (z.B. PBT oder LCP) für thermische Stabilität und Langlebigkeit |
| Material Kontakte | Vergoldete oder verzinnte Phosphorbronze für optimale Leitfähigkeit und Korrosionsbeständigkeit |
| Isolationswiderstand | Typischerweise > 1000 MΩ bei 500V DC |
| Betriebstemperaturbereich | Erwartungsgemäß -40°C bis +85°C, abhängig von den spezifischen Materialspezifikationen |
| Einsatzgebiete | Elektronik-Entwicklung, Prototyping, Debugging, Reparaturen, Hobbyprojekte, industrielle Automatisierung |
Tiefergehende Betrachtung der Einsatzmöglichkeiten
Der GALEP 32 PLCC/32 – 32POL DIL-32POL PLCC Adapter ist ein essentieller Baustein für eine Vielzahl von technischen Szenarien. In der Mikrocontroller-Entwicklung beispielsweise, wo oft PLCC-gefasste Prozessoren verwendet werden, ermöglicht dieser Adapter das einfache Testen und Debugging auf Standard-Breadboards oder Prototyping-Boards, die primär für DIL-Komponenten ausgelegt sind. Dies spart Entwicklungszeit und reduziert die Komplexität des Prototypenaufbaus erheblich. Auch im Bereich der Speichertechnologie, wo ältere oder spezielle Speicherchips im PLCC-Gehäuse vorkommen können, bietet der Adapter eine praktikable Lösung zur Integration in bestehende Systeme, die DIL-Sockel nutzen. Die präzise Pin-Zuordnung von 32 auf 32 Pins ist dabei entscheidend, um die Integrität der Daten- und Adressleitungen zu gewährleisten. Die verwendete Pin-Konvertierung ist dabei nicht nur eine physikalische Anpassung, sondern spiegelt die Logik der jeweiligen Gehäusetypen wider. Ein PLCC-Chip ist darauf ausgelegt, auf Oberflächenmontageflächen (SMD) platziert zu werden, während DIL-Bauteile für Durchsteckmontage (THT) auf Leiterplatten vorgesehen sind. Dieser Adapter überbrückt diese unterschiedlichen Montagearten und ermöglicht so eine flexible Anwendung.
Die Materialauswahl für den Sockel ist auf eine hohe thermische Beständigkeit ausgelegt, was die Zuverlässigkeit bei erhöhten Betriebstemperaturen sicherstellt. Die Kontakte, oft vergoldet, bieten eine exzellente elektrische Leitfähigkeit und verhindern Oxidation, die zu schlechten Verbindungen führen könnte. Dies ist besonders wichtig für Anwendungen, die über längere Zeiträume stabil laufen müssen. Der hohe Isolationswiderstand der Kunststoffkomponenten minimiert das Risiko von Kriechströmen, was für die Signalintegrität und die Vermeidung von Fehlfunktionen unerlässlich ist.
Die Anwendungsmöglichkeiten erstrecken sich auch auf den Bereich der Industrieautomation, wo oft ältere, aber zuverlässige PLCC-basierte Steuerungen durch modernere DIL-kompatible Systeme ersetzt oder ergänzt werden müssen. Der GALEP 32 PLCC/32 – 32POL DIL-32POL PLCC Adapter fungiert hier als Brücke, die eine schrittweise Modernisierung ermöglicht, ohne gleich die gesamte Infrastruktur austauschen zu müssen. Dies stellt eine signifikante Kosteneinsparung dar und minimiert Ausfallzeiten.
Häufig gestellte Fragen zu GALEP 32 PLCC/32 – 32POL DIL-32POL PLCC
Was genau ist der Unterschied zwischen PLCC und DIL und warum benötige ich diesen Adapter?
PLCC (Plastic Leaded Chip Carrier) und DIL (Dual In-line Package) sind zwei verschiedene Bauformen von integrierten Schaltungen (ICs). PLCC-ICs sind für die Oberflächenmontage (SMD) konzipiert und haben ihre Anschlüsse an den Seiten des Gehäuses. DIL-ICs hingegen sind für die Durchsteckmontage (THT) auf Leiterplatten gedacht und haben zwei Reihen von Pins, die durch Löcher gesteckt werden. Dieser Adapter ist notwendig, wenn Sie einen PLCC-IC auf einer Platine verwenden möchten, die nur DIL-Sockel unterstützt, oder umgekehrt, um einen DIL-IC in einer PLCC-Anwendung zu integrieren.
Ist die Pin-Zuordnung beim GALEP 32 PLCC/32 Adapter eine 1:1-Konvertierung?
Ja, der GALEP 32 PLCC/32 – 32POL DIL-32POL PLCC Adapter bietet eine exakte 1:1 Pin-Konvertierung. Das bedeutet, dass die Verbindungen der 32 Pins des PLCC-Gehäuses direkt den entsprechenden 32 Pins des DIL-Gehäuses zugeordnet werden, ohne logische oder elektrische Umwandlung.
Welche Art von Bauteilen kann ich mit diesem Adapter verbinden?
Sie können eine breite Palette von 32-poligen ICs in PLCC-Gehäusen mit Standard-DIL-Fassungen oder DIL-ICs mit PLCC-Fassungen verbinden. Dazu gehören Mikrocontroller, Speicherbausteine (z.B. EEPROMs, SRAMs), Logikbausteine und andere spezialisierte ICs, die in diesen beiden Gehäusetypen verfügbar sind.
Ist der Adapter für den Einsatz in professionellen oder nur für Hobbyanwendungen geeignet?
Der GALEP 32 PLCC/32 – 32POL DIL-32POL PLCC Adapter ist aufgrund seiner präzisen Konstruktion und hochwertigen Materialien sowohl für professionelle Entwicklungs- und Testumgebungen als auch für anspruchsvolle Hobbyprojekte bestens geeignet.
Muss ich spezielle Werkzeuge für die Montage des Adapters verwenden?
Die Montage des Adapters selbst ist in der Regel unkompliziert. Die PLCC-ICs werden meist in den PLCC-Sockel auf dem Adapter gesteckt (oft mit leichtem Druck) und der Adapter dann in eine DIL-Fassung platziert. Für das Einsetzen und Entfernen von PLCC-Chips sind oft spezielle PLCC-Extraktionswerkzeuge empfehlenswert, um Beschädigungen zu vermeiden.
Bietet der Adapter eine galvanische Trennung?
Nein, dieser Adapter bietet keine galvanische Trennung. Er dient lediglich als physikalische und elektrische Brücke zur Konvertierung der Gehäusetypen von PLCC zu DIL und umgekehrt.
Wie stelle ich sicher, dass ich den richtigen Adapter für meinen IC auswähle?
Stellen Sie sicher, dass die Pin-Anzahl Ihres ICs exakt mit der Pin-Anzahl des Adapters übereinstimmt. In diesem Fall benötigen Sie einen 32-poligen PLCC-zu-32-poligen DIL-Adapter. Überprüfen Sie immer das Datenblatt Ihres ICs, um das korrekte Gehäuse und die Pin-Anzahl zu ermitteln.
