GA-A 22U 16 – Präzision und Langlebigkeit für Ihre Elektronikprojekte

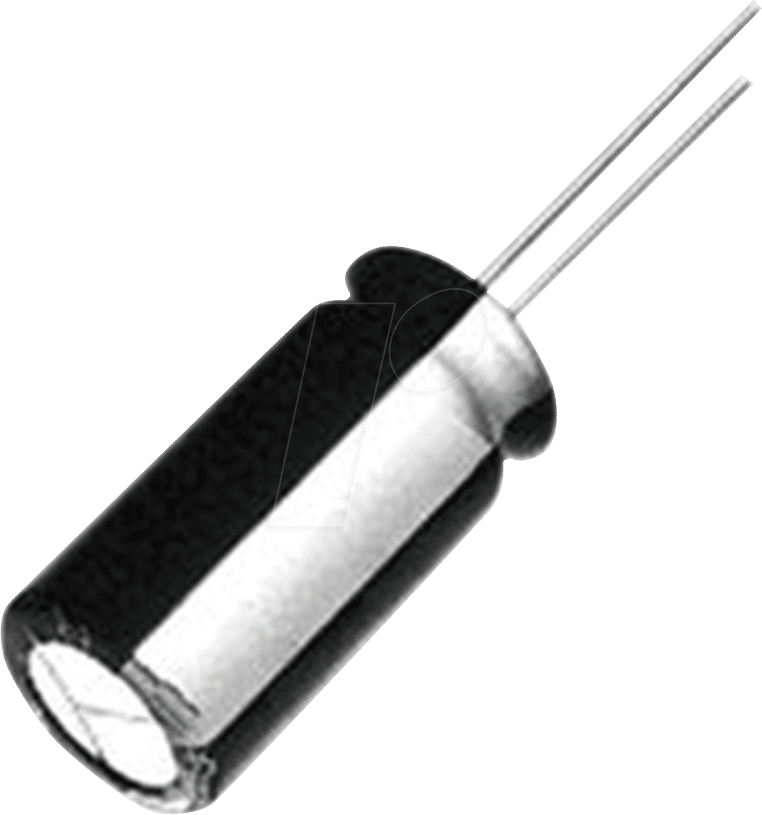

Der GA-A 22U 16 ist ein radialer Elektrolytkondensator (Elko), der speziell für anspruchsvolle Anwendungen in der Elektronik entwickelt wurde. Wenn Sie eine zuverlässige Energiespeicherung, Filterung oder Zeitverzögerung in Ihren Schaltungen benötigen, bietet dieser Elko eine exzellente Lösung. Er ist ideal für Hobbyisten, Ingenieure und professionelle Anwender, die Wert auf Stabilität, Langlebigkeit und präzise Leistung legen.
Überragende Leistung und Zuverlässigkeit
Der GA-A 22U 16 zeichnet sich durch seine hohe Kapazität von 22 µF und eine Nennspannung von 16 V aus, was ihn für eine breite Palette von Schaltungsdesigns geeignet macht. Die Betriebstemperatur von bis zu 105°C und eine Lebensdauer von 1000 Stunden bei Volllast unterstreichen seine Robustheit und Eignung für anspruchsvolle Umgebungen. Im Vergleich zu Standard-Elkos mit geringerer Temperaturbeständigkeit oder kürzerer Lebensdauer bietet der GA-A 22U 16 eine signifikant verbesserte Zuverlässigkeit und minimiert das Risiko von Ausfällen.
Herausragende Merkmale des GA-A 22U 16
- Hohe Kapazität und Nennspannung: 22 µF Kapazität und 16 V Nennspannung bieten Flexibilität für diverse Schaltungsdesigns.
- Erweiterte Temperaturbeständigkeit: Betrieb bis 105°C ermöglicht Einsatz in wärmeren Umgebungen und schützt vor thermischen Überlastungen.
- Garantierte Langlebigkeit: 1000 Stunden Betriebsdauer bei Nennbedingungen sorgen für eine lange Lebensdauer Ihrer Schaltungen.
- Präzise Toleranz: Eine Toleranz von ±20% gewährleistet eine kontrollierte und vorhersagbare Leistung.
- Kompaktes Design: Der Leiterplattenabstand (RM) von 2 mm ermöglicht eine platzsparende Montage auf Leiterplatten.
- Radialer Aufbau: Standardisierte Bauform für einfache Integration in bestehende und neue Designs.
Technische Spezifikationen im Detail
Der GA-A 22U 16 ist ein monolithischer Aluminium-Elektrolytkondensator, der für seine Stabilität und Zuverlässigkeit bekannt ist. Seine Konstruktion aus hochwertigen Materialien und die sorgfältige Fertigung gewährleisten eine konstante Performance über einen langen Zeitraum. Die Verwendung eines hochwertigen Elektrolyten und die optimierte Bauform tragen maßgeblich zu den herausragenden elektrischen Eigenschaften bei, wie der geringen Impedanz und dem niedrigen Leckstrom. Diese Faktoren sind entscheidend für Anwendungen, bei denen eine saubere Stromversorgung oder eine präzise Filterung erforderlich ist, beispielsweise in Audio-Verstärkern, Netzteilen oder Timing-Schaltungen.
Einsatzmöglichkeiten und Anwendungsgebiete
Die Vielseitigkeit des GA-A 22U 16 macht ihn zu einer ausgezeichneten Wahl für eine breite Palette von elektronischen Anwendungen. Seine Fähigkeit, auch unter erhöhten Temperaturen stabil zu arbeiten, prädestiniert ihn für den Einsatz in:
- Netzteilen und Spannungsreglern: Zur Glättung von Gleichspannungen und zur Unterdrückung von Restwelligkeit.
- Audio-Schaltungen: Zur Kopplung und Entkopplung von Audiosignalen, wo eine gute Frequenzwiedergabe und geringe Verzerrungen wichtig sind.
- Timing- und Oszillator-Schaltungen: Zur präzisen Zeitsteuerung von Prozessen.
- Filter-Anwendungen: Sowohl zur Hochfrequenz- als auch zur Niederfrequenzfilterung.
- Industrielle Steuerungen: Wo Robustheit und Zuverlässigkeit unter widrigen Bedingungen gefordert sind.
- Prototypenbau und Hobbyprojekte: Bietet eine zuverlässige und kostengünstige Lösung für Entwicklungszwecke.
Die radialen Anschlüsse ermöglichen eine einfache und sichere Montage auf Leiterplatten mittels Durchsteckmontage (THT). Der Leiterplattenabstand (RM) von 2 mm ist ein Standardmaß, das die Kompatibilität mit einer Vielzahl von Leiterplattenlayouts sicherstellt.
Detaillierte Produktdaten
| Merkmal | Spezifikation |
|---|---|
| Typ | Radialer Elektrolytkondensator (Elko) |
| Modell | GA-A 22U 16 |
| Kapazität | 22 µF (Mikrofarad) |
| Nennspannung | 16 V (Volt) |
| Leiterplattenabstand (RM) | 2 mm |
| Maximale Betriebstemperatur | 105°C |
| Garantierte Lebensdauer | 1000 Stunden bei Volllast |
| Toleranz | ±20% |
| Konstruktion | Aluminium-Elektrolyt, Radial-Bauform |
| Material & Haptik | Gehäuse aus hochwertigem Kunststoff, robuste Lötanschlüsse für sicheren Kontakt. |
| Design-Merkmale | Kompakte Bauweise mit geringem RM für platzsparende Integration. Klare Markierungen für Polarität. |
| Einsatzumgebung | Geeignet für allgemeine Elektronik, Audio-Anwendungen, Netzteile, Steuerungstechnik. |
FAQ – Häufig gestellte Fragen zu GA-A 22U 16 – Elko, radial, 22 uF, 16 V, RM 2, 105°C, 1000 h, 20%
Was bedeutet die Angabe „105°C“ für die Betriebstemperatur?
Die Angabe „105°C“ bezieht sich auf die maximale Umgebungstemperatur, bei der der Elektrolytkondensator dauerhaft betrieben werden kann, ohne seine spezifizierten Leistungsparameter oder seine Lebensdauer signifikant zu beeinträchtigen. Eine höhere maximale Betriebstemperatur deutet auf eine verbesserte thermische Stabilität und Zuverlässigkeit des Bauteils hin.
Wie unterscheidet sich ein radialer Elko von einem axialen Elko?
Ein radialer Elko hat sowohl die Anschlüsse (Beinchen) auf der gleichen Seite des zylindrischen Gehäuses, was eine Montage auf Leiterplatten in der Regel senkrecht zur Oberfläche ermöglicht. Ein axialer Elko hingegen hat die Anschlüsse an gegenüberliegenden Enden des Gehäuses, sodass er parallel zur Leiterplatte montiert wird. Der GA-A 22U 16 ist ein radialer Elko mit einem Leiterplattenabstand von 2 mm.
Ist die Toleranz von ±20% für alle Anwendungen ausreichend?
Für viele allgemeine Anwendungen wie Glättung in Netzteilen oder Kopplung in Audio-Schaltungen ist eine Toleranz von ±20% völlig ausreichend. Für hochpräzise Timing-Schaltungen oder Anwendungen, die extrem genaue Kapazitätswerte erfordern, könnten Elkos mit engerer Toleranz (z.B. ±10% oder besser) notwendig sein. Die Angabe von ±20% ist jedoch ein Standardwert für viele Elkos dieser Art.
Was bedeutet „RM 2“?
RM steht für „Reihenmaß“ oder „Leiterplattenabstand“. RM 2 bedeutet, dass der Abstand zwischen den beiden radialen Anschlüssen des Kondensators 2 Millimeter beträgt. Dies ist ein wichtiger Parameter für die Bestückung von Leiterplatten, da er sicherstellt, dass der Kondensator korrekt auf die vorgebohrten oder geätzten Lötpunkte passt.
Wie wirkt sich die angegebene Lebensdauer von 1000 Stunden aus?
Die Angabe „1000 h“ (1000 Stunden) bezieht sich typischerweise auf die Lebensdauer des Elkos bei seiner maximal zulässigen Betriebstemperatur (in diesem Fall 105°C) und Nennspannung. Das bedeutet, dass der Kondensator bei diesen Bedingungen voraussichtlich mindestens 1000 Stunden lang seine Spezifikationen erfüllt. In realen Anwendungen, wo die Betriebsbedingungen oft milder sind, kann die tatsächliche Lebensdauer deutlich länger sein.
Kann ich den GA-A 22U 16 anstelle eines Elkos mit niedrigerer Nennspannung verwenden?
Ja, in der Regel können Sie einen Elko mit einer höheren Nennspannung (z.B. 16V) sicher anstelle eines Elkos mit einer niedrigeren Nennspannung (z.B. 10V) verwenden, solange die Spannungsspitzen in Ihrer Schaltung die Nennspannung des neuen Elkos nicht überschreiten. Die Verwendung einer höheren Nennspannung erhöht die Sicherheit und Zuverlässigkeit. Verwenden Sie jedoch niemals einen Elko mit einer niedrigeren Nennspannung als die in der Schaltung erforderliche.
Was sind die Vorteile der Verwendung eines Elkos mit 105°C im Vergleich zu einem Standard-Elko mit 85°C?
Ein Elko mit einer maximalen Betriebstemperatur von 105°C bietet gegenüber einem Standard-Elko mit 85°C mehrere Vorteile: Höhere Zuverlässigkeit, insbesondere in Umgebungen mit erhöhten Temperaturen (z.B. in der Nähe von Leistungskomponenten oder in geschlossenen Gehäusen); eine potenziell längere Lebensdauer, da die Alterung von Elkos bei höheren Temperaturen beschleunigt wird; und eine breitere Anwendbarkeit in anspruchsvolleren Schaltungen.
