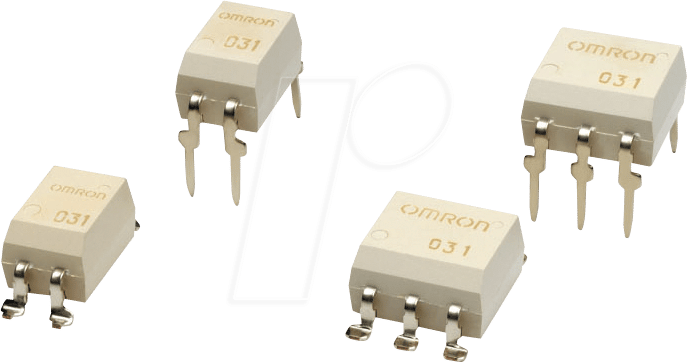

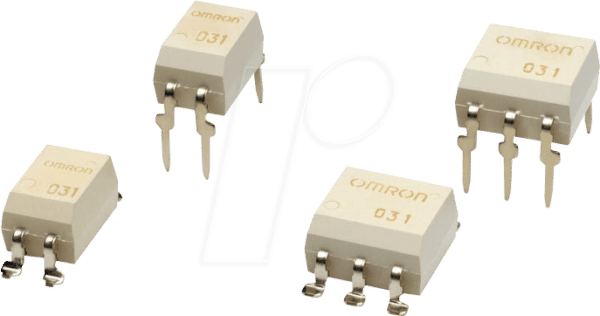

G3VM-101HR2 – Präzisionsschaltung für anspruchsvolle Elektronikprojekte
Sie suchen nach einer zuverlässigen und leistungsfähigen Lösung zur Steuerung von Lasten in Ihrer Elektronikentwicklung, die präzise Schalteigenschaften und hohe Zuverlässigkeit erfordert? Das G3VM-101HR2 MOSFET-Relais ist die Antwort für Ingenieure und Entwickler, die eine robuste Alternative zu elektromechanischen Relais benötigen, insbesondere dort, wo Geschwindigkeit, Langlebigkeit und minimale elektrische Störungen entscheidend sind.
Warum G3VM-101HR2 die überlegene Wahl ist
Im Vergleich zu herkömmlichen elektromechanischen Relais bietet das G3VM-101HR2 MOSFET-Relais entscheidende Vorteile. Seine Halbleitertechnologie ermöglicht extrem schnelle Schaltzeiten, wodurch unerwünschte Verzögerungen in sensiblen Schaltungen minimiert werden. Die Abwesenheit beweglicher Teile eliminiert mechanischen Verschleiß und Geräuschentwicklung, was zu einer signifikant längeren Lebensdauer und einem geräuschlosen Betrieb führt. Darüber hinaus zeichnet sich das G3VM-101HR2 durch einen extrem niedrigen Einschaltwiderstand (0,05 Ohm) aus, der Leistungsverluste auf ein Minimum reduziert und eine präzise Spannungsversorgung der angeschlossenen Komponenten gewährleistet. Die hohe Spannungsfestigkeit von 100V und der Strombelastbarkeit von 3A machen es zu einer vielseitigen Lösung für eine breite Palette von Anwendungen, von industriellen Steuerungen bis hin zu Laborexperimenten.
Leistungsmerkmale und Vorteile des G3VM-101HR2
- Hohe Schaltgeschwindigkeit: Ermöglicht Millisekunden-genaues Schalten für dynamische Systemreaktionen.
- Lange Lebensdauer: Solid-State-Design ohne mechanische Verschleißteile für zuverlässigen Betrieb über Millionen von Schaltzyklen.
- Niedriger Einschaltwiderstand: Minimiert Spannungsabfall und Leistungsverluste, optimiert die Energieeffizienz.
- Geringe Leckströme: Verhindert unerwünschte Stromflüsse im ausgeschalteten Zustand, gewährleistet Schaltungsintegrität.
- Kompakte Bauform (SO-6): Platzsparende Integration in dichte Leiterplattendesigns.
- Hohe Zuverlässigkeit: Beständig gegenüber Vibrationen und Stößen, ideal für anspruchsvolle Umgebungen.
- Keine Schaltgeräusche: Souveräner Betrieb ohne störende akustische Emissionen.
- Hohe Spannungs- und Strombelastbarkeit: Vielseitig einsetzbar für diverse Lasttypen bis 100V und 3A.
Technische Spezifikationen im Detail
Das G3VM-101HR2 ist ein hochentwickeltes MOSFET-Relais, das auf modernster Halbleitertechnologie basiert. Als Single Pole Single Throw (SPST) Normally Open (NO) Schalter fungiert es als elektronischer Schalter, der eine Last steuert, wenn das Steuersignal angelegt wird. Die Kennzeichnung SPST-NO bedeutet, dass es sich um einen einzelnen Kanal handelt, der im Ruhezustand (ohne Anlegen eines Steuersignals) geöffnet ist und erst durch das Steuersignal geschlossen wird, um den Stromkreis zu verbinden. Der geringe Einschaltwiderstand von nur 0,05 Ohm ist ein kritischer Parameter für die Effizienz und Präzision der Schaltung. Er minimiert den Spannungsabfall über dem Relais, was besonders bei empfindlichen Geräten oder hohen Strömen von Bedeutung ist, um Leistungsverluste und Erwärmung zu reduzieren. Die Durchlassspannung im eingeschalteten Zustand ist dadurch sehr gering, was eine nahezu ungestörte Signalübertragung ermöglicht.
Einsatzmöglichkeiten und Anwendungsgebiete
Die Vielseitigkeit des G3VM-101HR2 MOSFET-Relaiss eröffnet eine breite Palette von Anwendungen in verschiedenen Branchen. In der industriellen Automatisierung und Steuerungstechnik eignet es sich hervorragend zur Schaltung von Aktuatoren, Sensoren oder kleinen Motoren, wo schnelle Reaktionszeiten und hohe Zuverlässigkeit gefordert sind. In der Medizintechnik kann es in diagnostischen Geräten oder Patientenüberwachungssystemen eingesetzt werden, wo absolute Signalintegrität und lange Betriebszeiten ohne Wartung entscheidend sind. Für Entwickler im Bereich der Prüf- und Messtechnik bietet es eine präzise und schnelle Schaltfunktion zur Automatisierung von Testaufbauten. Auch im Bereich der Telekommunikation und Datenübertragung kann das G3VM-101HR2 zur Steuerung von Signalleitungen oder zur galvanischen Trennung von Schaltungsteilen dienen. Seine Fähigkeit, hohe Frequenzen zu schalten, macht es zudem interessant für HF-Anwendungen, bei denen schnelle Signalumschaltung erforderlich ist.
Konstruktionsmerkmale und Materialgüte
Das G3VM-101HR2 wird in einem standardisierten SO-6 Gehäuse geliefert. Dieses Package ist für die Oberflächenmontage (SMT) konzipiert und ermöglicht eine effiziente Integration auf Leiterplatten, insbesondere in kompakter Bauweise. Die Pinbelegung ist optimiert für eine einfache Verdrahtung und Minimierung von Übergangswiderständen. Die interne MOSFET-Technologie gewährleistet eine schnelle Ladungsträgerbewegung, was die Schaltgeschwindigkeit erklärt. Die Materialien, die bei der Herstellung des G3VM-101HR2 zum Einsatz kommen, sind sorgfältig ausgewählt, um Langlebigkeit und Leistungsfähigkeit zu gewährleisten. Die Halbleiterbauteile selbst sind auf Siliziumbasis gefertigt, während die Gehäusematerialien und die interne Verkapselung auf thermische Stabilität und elektrische Isolation ausgelegt sind. Dies stellt sicher, dass das Relais auch unter wechselnden Umgebungsbedingungen seine Funktion zuverlässig erfüllt und vor externen Einflüssen geschützt ist.
Vergleich zu konventionellen Lösungen
Im direkten Vergleich zu mechanischen Relais ist der Hauptvorteil des G3VM-101HR2 die Abwesenheit von beweglichen Teilen. Dies eliminiert nicht nur die mechanische Abnutzung, sondern auch das Risiko von Kontaktschweißen oder Abbrand, was die Lebensdauer des MOSFET-Relaiss signifikant verlängert. Die Schaltzeiten sind im Mikrosekundenbereich angesiedelt, verglichen mit Millisekunden bei elektromechanischen Relais. Dies ist entscheidend für Anwendungen, die eine schnelle Regelung oder Synchronisation erfordern. Zudem ist der Betrieb völlig geräuschlos. Die geringen Leckströme im ausgeschalteten Zustand sind ebenfalls ein Vorteil gegenüber mechanischen Schaltern, die oft einen gewissen Isolationswiderstand aufweisen, der jedoch nicht mit der Integrität eines Halbleiterbauelements vergleichbar ist. Der extrem niedrige Einschaltwiderstand von 0,05 Ohm ist ein weiterer Punkt, der viele mechanische Relais, insbesondere im Bereich niedriger Ströme und Spannungen, deutlich übertrifft und zu einer besseren Energieeffizienz führt.
Tabelle: Wesentliche Eigenschaften und Vorteile
| Merkmal | Beschreibung |
|---|---|
| Schaltart | SPST-NO (Single Pole Single Throw – Normally Open) – Steuert einen Stromkreis, der im Ruhezustand geöffnet ist. |
| Technologie | MOSFET – Bietet schnelle Schaltzeiten, lange Lebensdauer und geringen Einschaltwiderstand. |
| Maximale Schaltspannung | 100 V – Geeignet für eine Vielzahl von Niederspannungsanwendungen. |
| Maximale Schaltstromstärke | 3 A – Bietet ausreichende Kapazität für viele Lasten. |
| Einschaltwiderstand (RON) | 0,05 Ω – Minimiert Spannungsabfall und Leistungsverluste. |
| Gehäuse | SO-6 – Kompaktes Gehäuse für Oberflächenmontage (SMT), spart Platz auf der Leiterplatte. |
| Ansteuerung | Optimiert für geringe Ansteuerspannungen und -ströme, was eine einfache Integration in Mikrocontroller-basierte Systeme ermöglicht. |
| Zuverlässigkeit | Hohe Zuverlässigkeit durch Solid-State-Bauweise ohne mechanische Verschleißteile, unempfindlich gegen Vibrationen und Schocks. |
FAQ – Häufig gestellte Fragen zu G3VM-101HR2 – MOSFET-Relais, SPST-NO, 100 V, 3 A, 0,05 R, SO-6
Kann das G3VM-101HR2 auch für AC-Lasten verwendet werden?
Das G3VM-101HR2 MOSFET-Relais ist primär für Gleichstromanwendungen (DC) spezifiziert. Während es unter bestimmten Umständen mit niedrigen AC-Frequenzen funktionieren kann, wird dies aufgrund der Eigenschaften von MOSFETs und möglicher Auswirkungen auf die Lebensdauer und Schaltverhalten nicht empfohlen. Für AC-Lasten sollten dedizierte AC-MOSFET-Relais oder andere geeignete Schalter in Betracht gezogen werden.
Welche Ansteuerspannung wird für das G3VM-101HR2 benötigt?
Die genaue Ansteuerspannung (Gate-Spannung) für das G3VM-101HR2 hängt von der gewünschten Schaltleistung und dem spezifischen Modell ab. Typischerweise werden MOSFET-Relais mit niedrigen Spannungen im Bereich von wenigen Volt angesteuert, die von Mikrocontrollern direkt bereitgestellt werden können. Bitte konsultieren Sie das offizielle Datenblatt des Herstellers für die genauen Spezifikationen der benötigten Gate-Spannung, um einen zuverlässigen Betrieb zu gewährleisten.
Wie unterscheidet sich der Einschaltwiderstand von 0,05 Ohm zu anderen Relais?
Ein Einschaltwiderstand von 0,05 Ohm ist für ein Halbleiterrelais, insbesondere in einem kompakten SO-6 Gehäuse, sehr niedrig. Dies bedeutet, dass im eingeschalteten Zustand nur ein sehr geringer Spannungsabfall über dem Relais auftritt, was zu minimalen Leistungsverlusten und geringer Erwärmung führt. Im Vergleich zu vielen elektromechanischen Relais, bei denen der Kontaktwiderstand ebenfalls sehr niedrig sein kann, bietet das G3VM-101HR2 diesen Vorteil konstant und über die gesamte Lebensdauer hinweg, ohne die Probleme von Kontaktverschleiß.
Ist das G3VM-101HR2 für den Einsatz in explosionsgefährdeten Bereichen geeignet?
Das G3VM-101HR2 ist ein Standard-Halbleiterbauteil und besitzt keine intrinsische Eignung für explosionsgefährdete Bereiche. Der Einsatz in solchen Umgebungen erfordert spezielle Zertifizierungen und Schutzmaßnahmen. Für explosionsgefährdete Zonen müssen Sie sich über eigensichere oder druckfeste Gehäuse und Komponenten informieren, die für solche Anwendungen zugelassen sind.
Welche Lebensdauer kann man vom G3VM-101HR2 erwarten?
Aufgrund der Solid-State-Technologie und der Abwesenheit von beweglichen Teilen ist die Lebensdauer des G3VM-101HR2 deutlich höher als bei elektromechanischen Relais. Es ist spezifiziert für Millionen von Schaltzyklen, vorausgesetzt, die Betriebsbedingungen (maximale Schaltspannung und Stromstärke) werden eingehalten und das Relais wird nicht überlastet. Die tatsächliche Lebensdauer kann jedoch durch Faktoren wie Umgebungstemperatur, Schaltfrequenz und die Art der geschalteten Last beeinflusst werden.
Was bedeutet SPST-NO für die Schaltung?
SPST steht für Single Pole Single Throw, was bedeutet, dass es sich um einen einzelnen Schalterkanal mit zwei Anschlüssen handelt. NO steht für Normally Open, was bedeutet, dass der Kontakt im Ruhezustand (wenn keine Ansteuerspannung anliegt) geöffnet ist und den Stromfluss unterbricht. Erst wenn die Ansteuerspannung angelegt wird, schließt sich der Kontakt und ermöglicht den Stromfluss.
Kann ich mehrere G3VM-101HR2 Relais parallel oder in Serie schalten?
Das parallele Schalten von MOSFET-Relais zur Erhöhung der Strombelastbarkeit ist oft problematisch, da kleine Unterschiede in den Schwellenspannungen und Einschaltwiderständen dazu führen können, dass die Last ungleichmäßig verteilt wird, was zu einer Überlastung einzelner Relais führen kann. Eine serienschaltung zur Erhöhung der Spannungsfestigkeit kann unter Umständen möglich sein, erfordert aber sorgfältige Betrachtung und kann die Schaltgeschwindigkeit beeinflussen. Für solche Konfigurationen ist es ratsam, die spezifischen Empfehlungen des Herstellers zu konsultieren oder auf speziell dafür ausgelegte Bauteile zurückzugreifen.
