FT 50-43 – Ferritring 5943000301: Effektive Entstörung für anspruchsvolle Elektronik
Der FT 50-43 Ferritring mit der Artikelnummer 5943000301 ist die optimale Lösung zur gezielten Unterdrückung von hochfrequenten Störsignalen in elektronischen Systemen. Er richtet sich an professionelle Anwender in der Elektronikentwicklung, im Anlagenbau sowie an qualitätsbewusste Hobbyisten, die eine zuverlässige und effektive Entstörung ihrer Geräte und Leitungen benötigen, um Signalintegrität und Funktionssicherheit zu gewährleisten.
Maximale Signalintegrität durch präzise Entstörung
In modernen elektronischen Geräten und komplexen Netzwerken sind hochfrequente Störsignale eine ständige Herausforderung. Diese EMI (Elektromagnetische Interferenzen) können die Leistung von empfindlichen Komponenten beeinträchtigen, Datenübertragungsfehler verursachen und die allgemeine Systemstabilität gefährden. Der FT 50-43 Ferritring ist speziell dafür konzipiert, diese Störungen gezielt zu absorbieren und zu dämpfen. Durch seine optimierte Ferritmaterialzusammensetzung bietet er eine signifikant höhere Wirksamkeit bei der Reduzierung von Störspannungen im relevanten Frequenzbereich im Vergleich zu einfachen Ferritkernen oder Standardentstörfiltern. Dies resultiert in einer verbesserten Signalqualität, geringeren Fehlerraten und einer gesteigerten Lebensdauer Ihrer elektronischen Komponenten.
Umfassende Vorteile des FT 50-43 Ferritrings
- Hohe Dämpfungsleistung: Speziell ausgewählte Ferritmaterialien sorgen für eine effektive Absorption von Störfrequenzen, was zu einer klaren Reduzierung von EMI führt.
- Breites Anwendungsspektrum: Ideal für die Entstörung von Strom- und Datenleitungen in verschiedensten elektronischen Geräten, Computernetzwerken, Audio- und Videogeräten sowie industriellen Steuerungen.
- Einfache Installation: Der Ring kann nachträglich an Kabeln angebracht werden, ohne dass diese durchtrennt werden müssen, was eine flexible und unkomplizierte Nachrüstung ermöglicht.
- Robustheit und Langlebigkeit: Hochwertige Ferritkerne sind widerstandsfähig gegenüber mechanischer Beanspruchung und Umwelteinflüssen, was eine dauerhafte Entstörleistung gewährleistet.
- Verbesserte Systemstabilität: Durch die Reduzierung von Störungen wird die Zuverlässigkeit und Funktionssicherheit von elektronischen Systemen signifikant erhöht.
- Kompaktes Design: Die Ringform ermöglicht eine platzsparende Montage direkt am Kabel, ohne zusätzliche Bauteile oder aufwendige Verdrahtung.
Technische Spezifikationen und Materialeigenschaften
Der FT 50-43 Ferritring zeichnet sich durch seine präzise Fertigung und die Verwendung hochwertiger Materialien aus, die für eine optimale Leistung in der Hochfrequenzentstörung sorgen. Die Materialzusammensetzung ist auf eine effektive Dämpfung von Störsignalen im typischen Frequenzbereich von Wechselstrom- und Datenleitungen abgestimmt.

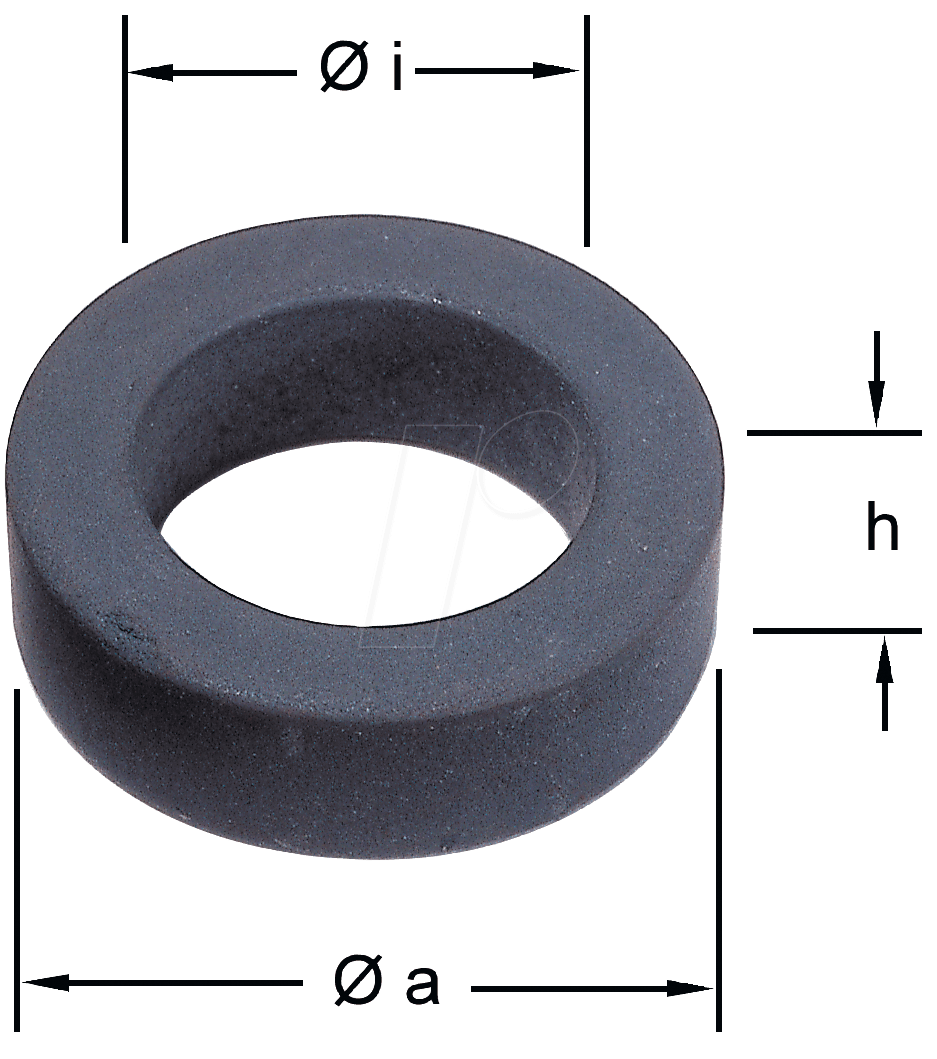

| Eigenschaft | Detail |
|---|---|
| Modellbezeichnung | FT 50-43 |
| Artikelnummer Lan.de | 5943000301 |
| Materialtyp | Ferritkerne mit optimierter Permeabilität für Hochfrequenzanwendungen |
| Äußerer Durchmesser | Ca. 50 mm (Maßtoleranzen gemäß Industriestandard) |
| Innerer Durchmesser | Ca. 23 mm (Konzipiert für Standard-Kabeldurchmesser) |
| Breite/Höhe | Ca. 12 mm (Ermöglicht effektive Induktivitätswirkung) |
| Einsatzbereich | Entstörung von Strom-, Daten- und Signalleitungen zur Reduzierung von EMI/RFI |
| Montageart | Aufsteckbar auf bestehende Kabel (Clip-on-Mechanismus oder durchgehendes Ringdesign je nach Ausführung) |
| Betriebstemperatur | Für den Einsatz in einem breiten Temperaturbereich ausgelegt (typischerweise -25°C bis +85°C) |
| Sicherheitszertifizierungen | Entspricht relevanten Normen für elektronische Bauteile (Details je nach spezifischer Produktcharge und regionalen Vorschriften) |
Anwendungsgebiete: Wo der FT 50-43 Ferritring unverzichtbar ist
Der FT 50-43 Ferritring ist ein vielseitiges Entstörungs-Element, das in einer breiten Palette von Applikationen eingesetzt werden kann. Seine Hauptaufgabe besteht darin, unerwünschte hochfrequente Störsignale zu absorbieren, die über Kabel übertragen werden und die Funktionalität von empfindlichen elektronischen Geräten beeinträchtigen können. Dies ist besonders wichtig in Umgebungen, in denen hohe Anforderungen an die Signalintegrität und EMV (Elektromagnetische Verträglichkeit) gestellt werden.
IT und Telekommunikation: In Netzwerkkabeln (Ethernet), USB-Kabeln, HDMI-Kabeln und Netzkabeln von Computern, Servern und Netzwerkkomponenten. Hier minimiert der Ferritring Signalreflexionen und dämpft hochfrequente Gleichtaktstörungen, was zu stabileren Datenübertragungen und einer Reduzierung von Übertragungsfehlern führt.
Unterhaltungselektronik: Bei Audio- und Videokabeln (z.B. Cinch, Koaxialkabel) sowie Netzkabeln von Fernsehern, Hi-Fi-Anlagen und Spielekonsolen. Der Einsatz des Ferritrings kann Bildrauschen, Brummen in Audiosignalen und andere unerwünschte Artefakte verhindern.
Industrielle Automatisierung und Steuerungstechnik: In Steuerleitungen, Sensorik-Kabeln und Energieversorgungsleitungen von Industrieanlagen, Maschinensteuerungen und SPS-Systemen. Hier ist die Zuverlässigkeit der Signalübertragung entscheidend, und der Ferritring schützt vor Störungen durch elektrische Antriebe, Schaltnetzteile und andere Störquellen in der industriellen Umgebung.
Kfz-Elektronik: In Bordnetzen von Fahrzeugen, wo zahlreiche elektronische Systeme interagieren und anfällig für elektromagnetische Störungen sind. Der FT 50-43 kann zur Entstörung von Kommunikationsleitungen und Stromversorgungen beitragen, um die korrekte Funktion von Fahrerassistenzsystemen, Infotainmentsystemen und Motorsteuerungen sicherzustellen.
Medizintechnik: In Geräten und Verkabelungen, bei denen höchste Zuverlässigkeit und Signalreinheit gefordert sind, um die Sicherheit von Patienten und die Präzision der Messungen zu gewährleisten.
Labor und Messtechnik: Zur Entstörung von Messgeräten und Prüfaufbauten, um präzise und reproduzierbare Messergebnisse zu erzielen.
Der wissenschaftliche Hintergrund: Wie Ferritringe funktionieren
Ferritkerne sind, wie der Name schon sagt, aus Ferritmaterialien gefertigt. Ferrite sind keramische Werkstoffe, die aus Eisenoxid und anderen Metalloxiden bestehen. Ihre besondere magnetische Eigenschaft – die hohe Permeabilität – ermöglicht es ihnen, magnetische Felder effizient zu leiten. Im Kontext der elektromagnetischen Entstörung nutzen Ferritringe diese Eigenschaft auf eine clevere Weise.
Wenn hochfrequente Störsignale (in Form von elektrischen oder magnetischen Feldern) durch ein Kabel fließen, das von einem Ferritring umschlossen ist, werden diese Signale in magnetische Energie umgewandelt. Diese magnetische Energie wird im Ferritkern absorbiert und dort als Wärme dissipiert. Dies geschieht aufgrund der inhärenten Verluste im Ferritmaterial bei hohen Frequenzen.
Der Kern des FT 50-43 ist so konzipiert, dass er in einem bestimmten Frequenzbereich eine hohe Impedanz aufweist. Diese Impedanz wirkt wie ein Widerstand gegen die hochfrequenten Störströme, während sie niederfrequente Nutzsignale (wie die eigentlichen Stromversorgungs- oder Datensignale) weitgehend unbeeinflusst lässt. Die spezifische Zusammensetzung des Materials (oft als „43-Material“ klassifiziert) ist für einen breiten Frequenzbereich optimiert, der typische Störfrequenzen in elektronischen Anwendungen abdeckt.
Die Form des Rings ist ebenfalls entscheidend. Sie sorgt für eine maximale Kopplung zwischen dem Kabel und dem Ferritmaterial. Wenn das Kabel durch den Ring geführt wird, bildet es effektiv eine Spule, deren Induktivität durch den Ferritkern erhöht wird. Diese induktive Komponente wirkt als Filter, der die unerwünschten Frequenzen unterdrückt. Die Dicke und der Durchmesser des Rings bestimmen die maximale Störleistung und die Frequenzbandbreite, die effektiv gedämpft werden können.
Häufig gestellte Fragen zu FT 50-43 – Ferritring 5943000301
Wo und wie bringe ich den FT 50-43 Ferritring am besten an?
Der Ferritring sollte so nah wie möglich an der Quelle der Störung oder am Eingang des zu schützenden Geräts angebracht werden. Bei Kabeln, die zu einem Gerät führen, ist die Montage am Ende des Kabels, das in das Gerät gesteckt wird, am effektivsten. Bei längeren Leitungen können mehrere Ringe entlang des Kabels platziert werden, um die Entstörungsleistung zu maximieren. Idealerweise sollte das Kabel mehrmals durch den Ring geführt werden, um die induktive Wirkung zu verstärken.
Beeinflusst der Ferritring die Nutzsignale des Kabels?
Nein, der FT 50-43 Ferritring ist so konzipiert, dass er primär hochfrequente Störsignale absorbiert. Nutzsignale im relevanten Frequenzbereich (z.B. 50/60 Hz Stromversorgung, niederfrequente Audiosignale oder die grundlegenden Frequenzen von Datenübertragungen) werden nur minimal beeinflusst oder gar nicht. Der Kern des Materials ist auf eine hohe Permeabilität bei den gewünschten Frequenzen und eine hohe Impedanz bei den Störfrequenzen ausgelegt.
Welche Art von Störungen kann der FT 50-43 Ferritring unterdrücken?
Der FT 50-43 Ferritring ist besonders effektiv bei der Unterdrückung von hochfrequenten Störsignalen (EMI/RFI – Elektromagnetische Interferenzen / Radiofrequenz-Interferenzen). Dazu gehören Gleichtaktstörungen, die sich auf Stromversorgungs- und Datenleitungen ausbreiten, sowie hochfrequente Reflexionen auf längeren Kabelwegen. Er eignet sich hervorragend zur Entstörung von Schaltnetzteilen, Elektromotoren, Funkübertragungen und anderen Quellen für hochfrequente Störungen.
Ist der FT 50-43 Ferritring für alle Kabeltypen geeignet?
Ja, der FT 50-43 Ferritring ist universell einsetzbar für eine Vielzahl von Kabeltypen, solange deren Durchmesser in die inneren Abmessungen des Rings passen. Dies umfasst Stromkabel, USB-Kabel, HDMI-Kabel, Netzwerkkabel (Ethernet), Audiokabel, Videokabel und viele andere.
Warum ist die „43“ in der Bezeichnung wichtig?
Die „43“ in FT 50-43 bezieht sich auf die spezifische Materialzusammensetzung des Ferritkerns. Dieses „43-Material“ ist eine gängige Klassifizierung für Ferrite, die für eine breite Palette von Anwendungen im Bereich der Entstörung optimiert ist, insbesondere bei Frequenzen, die im mittleren bis oberen Kilohertz- und Megahertz-Bereich liegen. Es bietet eine gute Balance zwischen Dämpfungswirkung und Verlusten.
Benötige ich mehrere Ferritringe für eine effektive Entstörung?
Für die meisten Anwendungen ist ein einzelner FT 50-43 Ferritring ausreichend, um eine spürbare Verbesserung der Signalqualität zu erzielen. Bei sehr empfindlichen Systemen oder in Umgebungen mit starken Störquellen kann die Anbringung von mehreren Ringen entlang des Kabels oder die Verwendung von größeren oder spezifisch für die Anwendung optimierten Ferriten die Wirksamkeit weiter erhöhen.
Was unterscheidet den FT 50-43 von anderen Ferritkernen?
Der FT 50-43 unterscheidet sich durch seine spezifisch optimierte Materialzusammensetzung und die daraus resultierenden magnetischen Eigenschaften, die ihn besonders wirksam bei der Dämpfung von hochfrequenten Störsignalen machen. Die Abmessungen (50 mm Außendurchmesser) sind ebenfalls auf eine effiziente Leistung bei gängigen Kabeltypen ausgelegt.
