Fotodioden etc.

Fotodioden & Lichtempfindliche Bauelemente: Präzise Detektion für Ihre Anwendungen

In unserem umfassenden Sortiment an Fotodioden und weiteren lichtempfindlichen Bauelementen finden Sie die optimale Lösung für präzise Lichterfassung in einer Vielzahl von technischen Anwendungen. Ob für industrielle Automatisierung, Sicherheitstechnik, Medizintechnik oder anspruchsvolle Forschungsprojekte – unsere sorgfältig ausgewählte Produktpalette deckt die Bedürfnisse von Entwicklern, Ingenieuren und ambitionierten Bastlern gleichermaßen ab. Entdecken Sie die Vielfalt an Sensoren, die Lichtsignale in elektrische Signale umwandeln und somit die Grundlage für intelligente Systeme schaffen.

Worauf Kunden beim Kauf von Fotodioden achten sollten

Die Auswahl der richtigen Fotodiode ist entscheidend für die Leistungsfähigkeit und Zuverlässigkeit Ihres Systems. Berücksichtigen Sie folgende Kernkriterien, um eine fundierte Kaufentscheidung zu treffen:

• Spektrale Empfindlichkeit: Achten Sie auf den Bereich des elektromagnetischen Spektrums, für den die Fotodiode optimiert ist. Dies reicht von UV über sichtbares Licht bis in den Infrarotbereich. Die Wahl hängt direkt von der Lichtquelle Ihrer Anwendung ab. Siliziumdioden sind für sichtbares Licht und nahes Infrarot ideal, während Germanium- oder InGaAs-Dioden für längere Wellenlängen benötigt werden.
• Ansprechzeit (Bandbreite): Wie schnell muss die Fotodiode auf Lichtänderungen reagieren? Für schnelle optische Kommunikationssysteme oder Pulsdetektion sind sehr schnelle Ansprechzeiten (im Nanosekundenbereich oder schneller) unerlässlich. Langsamere Anwendungen erlauben größere Toleranzen. Die Bandbreite wird oft in MHz oder GHz angegeben.
• Dunkelstrom: Dieser unerwünschte Stromfluss in Abwesenheit von Licht beeinflusst das Signal-Rausch-Verhältnis. Ein niedriger Dunkelstrom ist für empfindliche Messungen bei schwacher Beleuchtung oder für hochpräzise Anwendungen kritisch.
• Kapazität: Die parasitäre Kapazität der Diode beeinflusst die Bandbreite und den Rauschpegel. Eine geringere Kapazität ist für höhere Frequenzen wünschenswert. Sie hängt von der Größe der aktiven Fläche ab.
• Empfindlichkeit (Responsivity/Quanteneffizienz): Wie effizient wandelt die Fotodiode einfallende Photonen in elektrische Ladungsträger um? Die Responsivity wird typischerweise in Ampere pro Watt (A/W) angegeben und hängt von der Wellenlänge ab. Die Quanteneffizienz gibt den Prozentsatz der Photonen an, die zu einem Stromfluss führen.
• Bauform und Gehäuse: Die physische Größe und das Gehäuse der Fotodiode müssen zu Ihrer Einbauumgebung passen. Gängige Bauformen sind TO-Gehäuse, SMD-Komponenten oder freiliegende Chips für spezielle Integrationen. Die Wahl des Gehäuses beeinflusst auch den Schutz vor Umwelteinflüssen und die Lichtkopplung.
• Betriebsart: Soll die Fotodiode im Photovoltaik-Modus (selbstversorgend) oder im Photokonduktiv-Modus (mit Vorspannung) betrieben werden? Der Photokonduktiv-Modus bietet oft höhere Geschwindigkeiten und einen größeren dynamischen Bereich, erfordert aber eine zusätzliche Spannungsquelle.
• Temperaturabhängigkeit: Wie stark verändern sich die elektrischen Eigenschaften der Fotodiode mit der Umgebungstemperatur? Für Anwendungen mit wechselnden Temperaturbedingungen ist eine gute Temperaturstabilität oder eine integrierte Temperaturkompensation wichtig.

Anwendungsbereiche und Spezialisierungen

Fotodioden sind universell einsetzbar und finden sich in einer beeindruckenden Bandbreite von Technologien wieder:

• Industrielle Automatisierung: In Positionsschaltern, Lichtschranken, Barcode-Scannern und Qualitätssicherungssystemen zur Objekterkennung und Abstandsmessung.

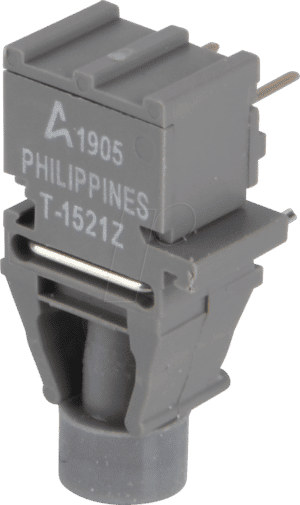

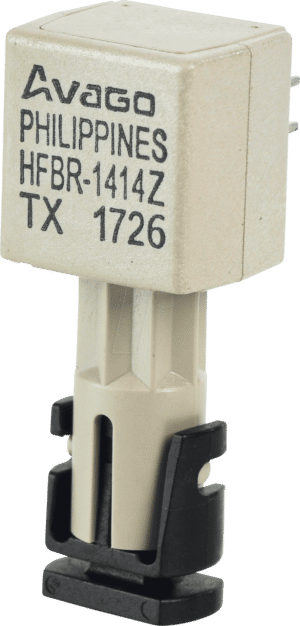

• Telekommunikation & Datenübertragung: Als Empfänger in Glasfaserkommunikationssystemen für schnelle und zuverlässige Datenübertragung über weite Distanzen. Hier sind schnelle Infrarot-Fotodioden (z.B. InGaAs) mit hoher Bandbreite gefragt.
• Medizintechnik: In Pulsoximetern zur Messung der Sauerstoffsättigung, in Endoskopen, Analysegeräten für Blut und Gewebe, sowie in bildgebenden Systemen. Spezielle Materialien und hohe Genauigkeit sind hier oft entscheidend.
• Messtechnik: Als Detektoren in Spektrometern, Fluorimetern, Dickenmessgeräten und anderen Präzisionsmessinstrumenten zur Analyse von Lichtintensitäten.
• Unterhaltungselektronik: In Fernbedienungen (IR-Empfänger), Rauchmeldern, Umgebungslichtsensoren für Displays und in Kamerasystemen.
• Sicherheitstechnik: In Alarmanlagen, Bewegungsmeldern und Überwachungssystemen.
• Erneuerbare Energien: In Solarmodulen (als Detektoren zur Überwachung der Leistung) und in Systemen zur Strahlungsmessung.

Technische Klassifizierungen und Bauelemente

Das Feld der lichtempfindlichen Bauelemente ist breit gefächert. Neben klassischen Fotodioden existieren weitere Technologien, die spezifische Vorteile bieten:

• PIN-Fotodioden: Diese zeichnen sich durch eine intrinsische Halbleiterschicht zwischen P- und N-Schicht aus. Dies reduziert die Kapazität und erhöht die Sperrschichtkapazität, was zu einer höheren Geschwindigkeit und besseren Hochfrequenzeigenschaften führt. Sie sind weit verbreitet in optischen Kommunikationsanwendungen.
• Avalanche-Fotodioden (APD): APDs bieten eine interne Verstärkung (Lawineneffekt), was sie extrem empfindlich macht und bereits schwache Lichtsignale nachweisbar macht. Sie sind ideal für Anwendungen, bei denen maximale Empfindlichkeit erforderlich ist, z.B. in der LiDAR-Technologie oder bei sehr geringen Lichtverhältnissen.
• Fototransistoren: Diese integrieren eine Fotodiode und einen Transistor in einem Bauteil. Sie bieten eine eingebaute Verstärkung, sind aber in der Regel langsamer und weniger linear als diskrete Fotodioden oder APDs. Sie sind eine kostengünstige Lösung für Anwendungen mit moderaten Anforderungen an Geschwindigkeit und Präzision.
• Photo-Darlington-Transistoren: Bieten eine noch höhere Verstärkung als Fototransistoren durch eine Darlington-Schaltung, sind aber noch langsamer.
• Schottky-Fotodioden: Diese nutzen eine Metall-Halbleiter-Grenzfläche anstelle einer P-N-Grenzfläche. Sie können sehr schnelle Ansprechzeiten erreichen und werden in der Hochfrequenztechnik eingesetzt.
• Array-Fotodioden (Linear- und Matrix-Arrays): Mehrere Fotodioden sind auf einem Chip angeordnet, um räumliche Lichtinformationen zu erfassen. Lineare Arrays werden z.B. in Scannern verwendet, während Matrix-Arrays die Grundlage für Bildsensoren (wie in Kameras) bilden.

Vergleichstabelle: Fotodiodentypen im Überblick

Technologische Trends und Branchenentwicklungen

Die Entwicklung im Bereich der lichtempfindlichen Bauelemente ist rasant. Aktuelle Trends umfassen die miniaturisierung von Sensoren für IoT-Anwendungen, die Integration von Fotodioden in komplexere System-on-Chip (SoC)-Lösungen sowie die Entwicklung von Dioden mit noch breiteren spektralen Empfindlichkeiten. Ein weiterer wichtiger Aspekt ist die Verbesserung der Energieeffizienz, insbesondere für batteriebetriebene Geräte. Auch die Erforschung neuer Materialien wie Perowskite für Fotodioden und Solarzellen mit verbesserter Leistung und Umweltverträglichkeit schreitet voran. Normen wie die IEC-Normen für optoelektronische Bauelemente geben Standards für Qualität und Leistung vor, was die Auswahl für Entwickler erleichtert.

FAQ – Häufig gestellte Fragen zu Fotodioden etc.

Was ist der Unterschied zwischen einer Fotodiode und einem Fototransistor?

Eine Fotodiode wandelt Licht direkt in einen elektrischen Strom um. Ein Fototransistor integriert eine Fotodiode und einen Transistor, wodurch eine eingebaute Verstärkung erzielt wird. Fototransistoren sind einfacher zu handhaben und benötigen oft weniger externe Komponenten, sind aber typischerweise langsamer und weniger linear als reine Fotodioden.

Welche Fotodiode eignet sich für die Erkennung von Infrarotlicht?

Für die Detektion von Infrarotlicht werden spezielle Fotodioden benötigt. Germanium (Ge)-Fotodioden sind für den nahen Infrarotbereich (ca. 800-1800 nm) geeignet. Für längere Wellenlängen im Infrarotbereich, wie sie in der Telekommunikation oder Wärmebildgebung verwendet werden, sind Indiumgalliumarsenid (InGaAs)-Fotodioden die erste Wahl.

Was bedeutet die Ansprechzeit einer Fotodiode?

Die Ansprechzeit gibt an, wie schnell eine Fotodiode auf eine Änderung der Lichtintensität reagiert. Sie wird oft als Bandbreite in Hertz (Hz) oder als Anstiegs-/Abfallzeit in Sekunden (s), Millisekunden (ms) oder Nanosekunden (ns) angegeben. Eine kurze Ansprechzeit ist für Hochgeschwindigkeitsanwendungen wie optische Datenübertragung unerlässlich.

Warum ist der Dunkelstrom einer Fotodiode wichtig?

Der Dunkelstrom ist der Strom, der auch dann fließt, wenn kein Licht auf die Fotodiode trifft. Er addiert sich zum Nutzsignal und kann das Signal-Rausch-Verhältnis verschlechtern, insbesondere bei schwachen Lichtsignalen. Ein niedriger Dunkelstrom ist daher für empfindliche Messungen entscheidend.

Was sind die Vorteile einer PIN-Fotodiode gegenüber einer Standard-PN-Fotodiode?

PIN-Fotodioden besitzen eine zusätzliche intrinsische Halbleiterschicht. Diese Struktur reduziert die parasitäre Kapazität der Diode und erhöht die Sperrschichtkapazität, was zu einer deutlich höheren Bandbreite und schnelleren Ansprechzeiten führt. Sie sind daher für Hochfrequenzanwendungen besser geeignet.

Können Fotodioden auch zur Messung von Farben verwendet werden?

Während einzelne Fotodioden auf ein breites Lichtspektrum reagieren, können sie indirekt zur Farbbestimmung eingesetzt werden. Durch die Kombination von drei Fotodioden, die jeweils durch Rot-, Grün- und Blaufilter (RGB) geschützt sind, kann die Intensität des Lichts in diesen drei Farbkanälen gemessen und daraus die Farbe bestimmt werden. Spezielle Fotodioden können auch auf eng definierte Wellenlängenbereiche optimiert sein.
