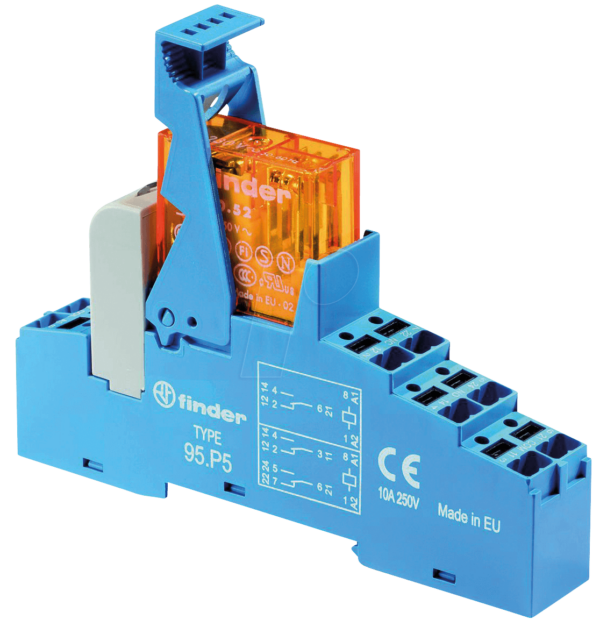

Zuverlässige Schaltaufgaben mit dem FIN 48.P5.7 12V Koppelrelais – Einfach und Sicher
Das FIN 48.P5.7 12V Koppelrelais mit Push-In-Anschlusstechnik wurde entwickelt, um zuverlässige Schaltfunktionen in einer Vielzahl von industriellen und automatisierten Anwendungen zu realisieren. Es ist die ideale Lösung für Elektrotechniker, Automatisierungsspezialisten und Anlagenbauer, die eine robuste und zeitsparende Methode zur Signalverarbeitung und -weiterleitung benötigen. Dieses Koppelrelais eliminiert die Notwendigkeit komplizierter Verdrahtungen und bietet gleichzeitig hohe Schaltleistung und Zuverlässigkeit.
Maximale Effizienz durch Push-In-Technologie
Die herausragendste Eigenschaft des FIN 48.P5.7 ist seine integrierte Push-In-Anschlusstechnik. Diese innovative Technologie revolutioniert die Installation von Relais in Schaltschränken und Anlagen. Anstatt auf Schraubklemmen angewiesen zu sein, die Zeit und Präzision erfordern, ermöglicht Push-In ein einfaches Einstecken der Leiter. Dies reduziert die Installationszeit signifikant und minimiert das Risiko von Verdrahtungsfehlern.
- Schnelle Montage: Leiter einfach einstecken, kein Werkzeug notwendig.
- Hohe Kontaktzuverlässigkeit: Die Push-In-Federklemmtechnik sorgt für einen dauerhaft sicheren und vibrationsresistenten Kontakt.
- Platzersparnis: Kompaktes Design mit effizienter Raumnutzung im Schaltschrank.
- Fehlerreduzierung: Vereinfachte Verdrahtung minimiert menschliche Fehlerquellen.
- Einfache Wartung: Schnelles Austauschen oder Nachrüsten ist problemlos möglich.
Vielseitige Anwendungsmöglichkeiten
Mit seinen zwei Wechsler-Kontakten (2 CO) bietet das FIN 48.P5.7 eine hohe Flexibilität für Steuerungsaufgaben. Ob zur Entkopplung von Steuerkreisen, zur Vervielfachung von Signalen oder zur Ansteuerung von größeren Verbrauchern – dieses Koppelrelais passt sich nahtlos in bestehende oder neue Systeme ein. Die 12 V DC Betriebsspannung macht es ideal für den Einsatz in Niederspannungsanwendungen, wie sie in der Automobilindustrie, der Gebäudetechnik oder in der Prozessautomatisierung häufig vorkommen.
- Signalverarbeitung: Entkopplung und Weiterleitung von Steuersignalen.
- Lastschaltung: Ansteuerung von Motoren, Ventilen oder Lampen.
- Schnittstellenanpassung: Verbindung unterschiedlicher Bussysteme oder Steuerlogiken.
- Sicherheitsfunktionen: Implementierung von Überwachungs- und Abschaltfunktionen.
- Modularer Aufbau: Ermöglicht einfache Erweiterung und Anpassung von Anlagen.
Technische Spezifikationen und Qualitäten
Das FIN 48.P5.7 Koppelrelais zeichnet sich durch eine solide Konstruktion und hochwertige Komponenten aus, die eine lange Lebensdauer und zuverlässige Funktion gewährleisten. Die Betriebsspannung von 12 V DC ist weit verbreitet und ermöglicht den Einsatz in vielen batteriebetriebenen oder netzunabhängigen Systemen. Die 2 Wechsler-Konfiguration bietet maximale Flexibilität bei der Gestaltung von Schaltlogiken.
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Produktbezeichnung | FIN 48.P5.7 |
| Typ | Koppelrelais |
| Schaltkontakte | 2 Wechsler (2 CO) |
| Betriebsspannung | 12 V DC |
| Anschlusstechnik | Push-In |
| Schaltstrom (max.) | 6 A bei 250 V AC (Ohmsche Last) – Gewährleistet die Schaltung gängiger Lasten. |
| Schaltleistung (max.) | 1500 VA bei 250 V AC – Ausreichend für eine Vielzahl von Anwendungen. |
| Umgebungstemperatur | -40 °C bis +70 °C – Robustheit für anspruchsvolle Umgebungen. |
| Schutzart (Gehäuse) | IP20 – Schutz gegen feste Fremdkörper größer 12,5 mm. |
| Zertifizierungen | CE, RoHS-konform – Erfüllt internationale Qualitäts- und Umweltstandards. |
| Montage | DIN-Schienenmontage (35 mm Normprofil) – Standardisierte und einfache Montage. |
| Material der Kontakte | Silber-Nickel (AgNi) – Bietet hervorragende Leitfähigkeit und Verschleißfestigkeit. |
Besondere Vorteile und Konstruktionsmerkmale
Über die reine Funktionalität hinaus bietet das FIN 48.P5.7 Koppelrelais durchdachte Konstruktionsdetails, die seinen praktischen Nutzen steigern. Die kompakte Bauform ist ein kritischer Faktor in vielen Schaltschrankdesigns, wo jeder Millimeter zählt. Die Push-In-Anschlusstechnik ist nicht nur ein Komfortmerkmal, sondern auch ein Garant für langlebige, niederohmige Kontakte, die auch bei Vibrationen stabil bleiben. Dies ist entscheidend in Umgebungen, die starken mechanischen Belastungen ausgesetzt sind, wie sie in industriellen Anlagen, Fahrzeugen oder mobilen Geräten üblich sind.
- Integrierte LED-Statusanzeige: Ermöglicht die sofortige visuelle Überprüfung des Relaiszustandes, was die Fehlersuche und Inbetriebnahme erheblich vereinfacht.
- Optionales Schutzmodul: Die Möglichkeit zur Nachrüstung von Schutzmodulen (z.B. RC-Glieder) schützt die Spule vor Überspannungen, was die Lebensdauer des Relais weiter erhöht.
- Hohe mechanische Lebensdauer: Konstruiert für Millionen von Schaltspielen, was eine langfristige Einsatzbereitsicherheit gewährleistet.
- Geprüfte elektrische Lebensdauer: Die Kontakte sind für eine hohe Anzahl von Schaltspielen unter Last ausgelegt, was die Zuverlässigkeit im Dauerbetrieb sicherstellt.
- Sichere Handhabung: Die klare Kennzeichnung und die ergonomische Gestaltung der Push-In-Klemmen erleichtern die Installation und minimieren das Verletzungsrisiko.
- Breiter Temperaturbereich: Die Funktionalität ist auch unter extremen Temperaturbedingungen gewährleistet, was das Relais für den Einsatz in verschiedenen Klimazonen qualifiziert.
FAQ – Häufig gestellte Fragen zu FIN 48.P5.7 – Koppelrelais – Push-In, 2 Wechsler, 12 V DC
Was ist ein Koppelrelais und wofür wird es typischerweise verwendet?
Ein Koppelrelais dient als Schnittstelle zwischen verschiedenen Stromkreisen. Es wird häufig verwendet, um ein schwaches Steuersignal von einer SPS oder einem Mikrocontroller zu nutzen, um einen stärkeren Stromkreis zu schalten, oder um Steuerkreise von Leistungsstromkreisen zu entkoppeln. Typische Anwendungen umfassen die Steuerung von Motoren, Lampen, Ventilen oder die Signalweiterleitung.
Was bedeutet Push-In-Anschlusstechnik und welche Vorteile bietet sie?
Push-In-Anschlusstechnik bedeutet, dass die elektrischen Leiter einfach in die Klemmen gesteckt werden können, ohne dass Schrauben angezogen werden müssen. Dies spart erheblich Zeit bei der Installation und Wartung, reduziert das Risiko von Verdrahtungsfehlern und sorgt für einen sicheren, vibrationsresistenten Kontakt.
Kann das FIN 48.P5.7 auch für hohe Lasten verwendet werden?
Das FIN 48.P5.7 ist für eine maximale Schaltstrombelastung von 6 A bei 250 V AC ausgelegt. Dies ist für viele typische Anwendungen ausreichend. Für höhere Lasten sind gegebenenfalls Leistungsrelais oder zusätzliche Schütze erforderlich. Bitte prüfen Sie die spezifischen Anforderungen Ihrer Anwendung.
Ist das Relais für den Einsatz in explosionsgefährdeten Bereichen geeignet?
Basierend auf den bereitgestellten Spezifikationen (Schutzart IP20, Standard-AC/DC-Spannung) ist das FIN 48.P5.7 nicht explizit für den Einsatz in explosionsgefährdeten Bereichen (ATEX-Zonen) konzipiert. Für solche Anwendungen sind spezielle Relais mit entsprechenden Zulassungen erforderlich.
Wie kann die Statusanzeige des Relais interpretiert werden?
Das FIN 48.P5.7 verfügt in der Regel über eine integrierte LED-Statusanzeige. Wenn die Spule des Relais mit der Nennspannung (12 V DC) beaufschlagt wird, leuchtet die LED auf und zeigt an, dass die Spule aktiviert ist und die Kontakte geschaltet haben sollten.
Welche Art von Leiterquerschnitten können mit den Push-In-Klemmen verbunden werden?
Die Push-In-Klemmen sind typischerweise für einen bestimmten Bereich von Leiterquerschnitten ausgelegt, oft von 0,5 mm² bis 2,5 mm² für massive oder eindrähtige Leiter und gegebenenfalls auch für flexible Leiter mit Aderendhülse. Eine genaue Angabe des zulässigen Leiterquerschnitts finden Sie im technischen Datenblatt des Herstellers.
Ist das FIN 48.P5.7 mit einer Schutzbeschaltung gegen Überspannung ausgestattet?
Das FIN 48.P5.7 wird standardmäßig ohne integrierte Schutzbeschaltung gegen Überspannungen geliefert. Es besteht jedoch in der Regel die Möglichkeit, externe Schutzmodule, wie z.B. RC-Glieder, an der Spule zu integrieren, um die Lebensdauer des Relais zu erhöhen und empfindliche Steuergeräte zu schützen.
