FBE 758472 – Anschlussbox mit Photovoltaik-Ableitern, 5-polig

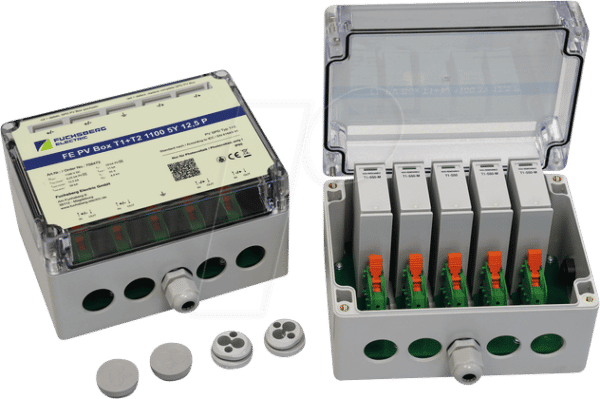

Anschlussbox mit Photovoltaik-Ableitern, 5-polig (Y-Schaltung)Anschlussbox für den Blitz- und Überspannungsschutz von Photovoltaikanlagen. Durch die kompakte Bauform ist die PV-Box sehr platzsparend und durch die schraubenlosen Klemmen mit Bestätigungshebel leicht zu verdrahten. Dank der neuartigen Dichtungselemente ist die Konfektionierung der Leitungen einfach und garantiert die Schutzart IP 65.AllgemeinesTyp 1+2 für bis zu 1100V DC, mit Varistortechnologiezum Schutz von 2 Strings, geprüft nach EN 61643-31:2019Defektanzeige im Sichtfensterfür Aufputzmontage Technische Merkmalehöchste Dauerspannung (Ucpv): 1100 V DCGesamtableitvermögen (10/350 µs) (Itotal): 12,5 kA Gesamtableitvermögen (8/20 µs) (Itotal): 50 kA maximaler Ableitstoßstrom (8/20 µs) (Imax): 40 kA Schutzpegel (Up): < 4,4 kV Kurzschlussfestigkeit (Iscpv): 11 kA Betriebstemperatur: -40°C ... +85°CTyp 1+2Netzform: Y-SchaltungIimp / Pol = 6,25 kAItotal = 12,5 kASchutzpfade: (+)-(PE), (-)-(PE), (+)-(-), (+/-)-(PE)
