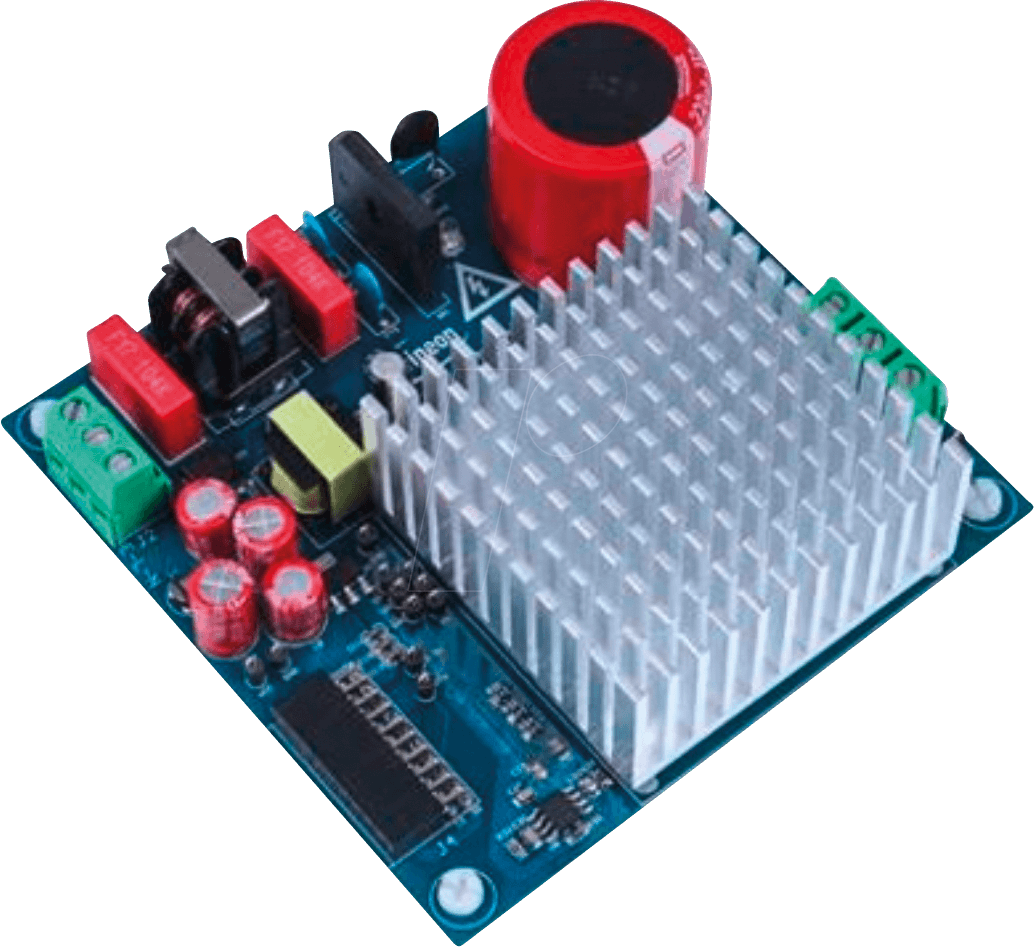

EVALM1IM231TOBO1: Ihr Schlüssel zur effizienten Leistung mit CIPOS Mikro-IPM
Entwickeln Sie fortschrittliche Stromversorgungslösungen und optimieren Sie Ihre Designs mit dem EVALM1IM231TOBO1, dem spezialisierten Evaluierungsboard für das 600 V IM231-L6S1B CIPOS Mikro-IPM. Dieses Board ist ideal für Ingenieure, Entwickler und Systemintegratoren, die eine robuste und hochintegrierte Lösung für anspruchsvolle Motorsteuerungsanwendungen, industrielle Automatisierung und erneuerbare Energiesysteme benötigen, um die Komplexität und die Schaltverluste herkömmlicher diskreter Designs zu minimieren.
Revolutionäre Integration für überlegene Leistung
Das EVALM1IM231TOBO1 definiert die Integration von Leistungselektronik neu. Es bietet eine kompakte und optimierte Plattform, die speziell für das 600 V IM231-L6S1B CIPOS Mikro-IPM von Infineon konzipiert wurde. Diese Integration umfasst nicht nur die IGBT-Chips, sondern auch die Gate-Treiber-Elektronik, den Schutzschaltungen und die thermische Schnittstelle in einem einzigen, optimierten Modul. Dies führt zu signifikant reduzierten Parasiten, verbesserter thermischer Leistung und einer gesteigerten Zuverlässigkeit im Vergleich zu aufwendigen diskreten Schaltungen. Die reduzierte Bauteilanzahl und der einfachere Aufbau Ihres Systems senken die Entwicklungskosten und beschleunigen die Markteinführungszeit erheblich.
Die Vorteile des EVALM1IM231TOBO1 im Überblick
- Kompakte Bauform: Durch die hohe Integration des IM231-L6S1B Mikro-IPM wird Platz auf der Platine gespart, was besonders in platzbeschränkten Anwendungen von Vorteil ist.
- Reduzierte Komplexität: Die integrierte Gate-Ansteuerung vereinfacht das Schaltungsdesign und reduziert die Anzahl der notwendigen externen Komponenten.
- Verbesserte Effizienz: Optimierte interne Verbindungen und ein niedriges Schaltverhalten des Mikro-IPM führen zu geringeren Schaltverlusten und damit zu einer höheren Gesamteffizienz des Systems.
- Hohe Zuverlässigkeit: Die integrierte Schutzfunktionen wie Überstrom-, Überspannungs- und Übertemperaturschutz gewährleisten einen robusten Betrieb und verlängern die Lebensdauer Ihrer Anwendung.
- Schnelle Entwicklungszyklen: Das vorkonfigurierte und getestete Evaluierungsboard ermöglicht eine schnelle Prototypenentwicklung und Validierung Ihrer Designs.
- Optimierte thermische Performance: Das durchdachte Design des Boards sorgt für eine effiziente Wärmeableitung des Mikro-IPM, was kritisch für die Leistungsstabilität ist.
- Kosteneffizienz: Die Reduzierung von Bauteilen, Entwicklungsaufwand und potenziellen Ausfällen macht dieses Evaluierungsboard zu einer wirtschaftlich attraktiven Wahl für anspruchsvolle Projekte.
Tiefer Einblick in die Technologie: Das 600 V IM231-L6S1B Mikro-IPM
Das Herzstück des EVALM1IM231TOBO1 ist das 600 V IM231-L6S1B CIPOS Mikro-IPM. Diese innovative Technologie kombiniert mehrere Leistungshalbleiter und Steuerungsfunktionen in einem einzigen Modul. Es handelt sich um eine integrierte Schaltung, die speziell für die Steuerung von Dreiphasen-Asynchron- oder permanentmagneterregten Synchronmotoren entwickelt wurde. Das Modul beinhaltet typischerweise einen dreipoligen IGBT-Leistungsteil, der für Spannungen bis 600 V ausgelegt ist, sowie eine fortschrittliche Gate-Treiber-Logik. Diese integrierte Gate-Treiber-Schaltung vereinfacht die Ansteuerung der IGBTs erheblich, indem sie die notwendigen Spannungen und Ströme liefert und gleichzeitig Schutzfunktionen wie Unterspannungssperre (UVLO) und Kurzschlussschutz (OCP) integriert. Die geringe Induktivität der internen Verbindungen minimiert Überspannungsspitzen während des Schaltens, was die EMV-Performance verbessert und die Lebensdauer der Bauteile verlängert. Die fortschrittliche Isolationstechnologie ermöglicht eine sichere Trennung zwischen der Niederspannungs-Steuerlogik und der Hochspannungs-Leistungsstufe, was die Sicherheit und Zuverlässigkeit des Gesamtsystems erhöht.
Anwendungsbereiche: Wo das EVALM1IM231TOBO1 seine Stärken ausspielt
Das EVALM1IM231TOBO1 ist eine ideale Wahl für eine Vielzahl von anspruchsvollen Anwendungen, bei denen Effizienz, Kompaktheit und Zuverlässigkeit im Vordergrund stehen:
- Industrielle Motorsteuerungen: Von Pumpen und Lüftern bis hin zu komplexen Produktionsmaschinen – die präzise und effiziente Steuerung von Elektromotoren ist entscheidend für die Automatisierung und Optimierung industrieller Prozesse.
- Haushaltsgeräte: In modernen Waschmaschinen, Trocknern, Kühlschränken und Klimaanlagen ermöglicht die integrierte Leistungselektronik Energieeffizienz und leisere Betriebsgeräusche.
- Erneuerbare Energiesysteme: Wechselrichter für Photovoltaikanlagen oder Windkraftanlagen profitieren von der hohen Effizienz und der robusten Schaltperformance, um die Energieumwandlung zu optimieren.
- Elektrische Fahrzeuge und Mobilität: Ob für den Antrieb von E-Bikes, Elektrorollern oder als Teil von komplexeren Antriebssträngen in Elektrofahrzeugen, die kompakte und leistungsfähige Lösung ist hier essenziell.
- Serverkühlungen und Rechenzentrumsanwendungen: Effiziente und zuverlässige Lüftersteuerungen sind kritisch für das thermische Management in Rechenzentren.
- USV-Systeme (Unterbrechungsfreie Stromversorgungen): Die schnelle und zuverlässige Schaltfunktion des Mikro-IPM ist für die Umschaltung und Regelung in USV-Anlagen unerlässlich.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produktname | EVALM1IM231TOBO1 |
| Kernkomponente | 600 V IM231-L6S1B CIPOS Mikro-IPM |
| Spannungsbereich | Bis zu 600 V |
| Anzahl der Phasen | 3-phasig |
| Integrierte Funktionen | IGBT-Leistungsstufe, Gate-Treiber-Logik, Schutzschaltungen (OCP, UVLO, OT) |
| Gehäusetyp (IPM) | CIPOS™ Mini (spezifische Gehäuseform für hohe Integration und Wärmeableitung) |
| Anwendungsfokus | Motorsteuerung, Leistungsumwandlung, industrielle Automatisierung |
| Empfohlenes Kühlsystem | Integrierter Kühlkörper oder externe Kühlplatten für Hochleistungsanwendungen |
| Kommunikationsschnittstelle | Standard-Digitaleingänge für Gate-Ansteuerung und Statusrückmeldung |
| EMV-Optimierung | Konzipiert zur Minimierung von Schaltspitzen und EMI |
FAQ – Häufig gestellte Fragen zu EVALM1IM231TOBO1 – Evaluierungsboard für CIPOS Mikro-IPM, mit 600 V IM231-L6S1B IPM
Was ist der Hauptvorteil der Verwendung eines Mikro-IPM wie dem IM231-L6S1B auf diesem Evaluierungsboard?
Der Hauptvorteil liegt in der hohen Integration. Das Mikro-IPM kombiniert Leistungselektronik (IGBTs) und Ansteuerlogik (Gate-Treiber) sowie Schutzfunktionen in einem einzigen Modul. Dies reduziert die Komplexität des Gesamtsystems, spart Platz auf der Platine, verringert die Anzahl der externen Komponenten und verbessert die Leistung durch reduzierte parasitäre Induktivitäten und Kapazitäten.
Für welche Arten von Motoren ist das EVALM1IM231TOBO1 geeignet?
Das Board ist primär für die Ansteuerung von dreiphasigen Wechselstrommotoren konzipiert, insbesondere für bürstenlose Gleichstrommotoren (BLDC) und permanentmagneterregte Synchronmotoren (PMSM). Diese Motortypen sind in vielen industriellen und Konsumeranwendungen weit verbreitet.
Welche Schutzfunktionen sind in das IM231-L6S1B Mikro-IPM integriert?
Das IM231-L6S1B Mikro-IPM integriert typischerweise wichtige Schutzfunktionen wie Überstromschutz (OCP), Unterspannungssperre (UVLO) für die Gate-Ansteuerung und Übertemperaturschutz (OTD). Diese Funktionen sind entscheidend für den zuverlässigen und sicheren Betrieb des Systems.
Wie einfach ist die Anbindung und Steuerung des EVALM1IM231TOBO1?
Das Board ist für eine einfache Anbindung konzipiert. Die Ansteuerung erfolgt über digitale Eingangssignale, die direkt von einem Mikrocontroller oder einer anderen Steuereinheit geliefert werden können. Die integrierte Gate-Treiber-Logik übernimmt die notwendige Pegelanpassung und Ansteuerung der IGBTs, was den Anschluss erheblich vereinfacht.
Welche Art von Kühlung wird für das EVALM1IM231TOBO1 empfohlen?
Für den Betrieb unter Nennlast und zur Gewährleistung einer optimalen thermischen Performance wird eine geeignete Kühlung des IM231-L6S1B Mikro-IPM empfohlen. Dies kann durch einen integrierten Kühlkörper auf dem Board oder durch die Montage auf einer externen Kühlplatte erfolgen, je nach spezifischer Anwendung und deren thermischen Anforderungen.
Kann dieses Evaluierungsboard für Hochfrequenzanwendungen verwendet werden?
Ja, die fortschrittliche Technologie des CIPOS Mikro-IPM mit seinen schnellen Schaltzeiten und geringen parasitären Effekten macht das EVALM1IM231TOBO1 auch für Anwendungen mit höheren Schaltfrequenzen geeignet, sofern die thermischen Grenzen eingehalten werden und die Frequenz im Rahmen der Spezifikationen des IPM liegt.
Ist das EVALM1IM231TOBO1 für den Einsatz in sicherheitskritischen Systemen geeignet?
Das Board bietet wichtige Schutzfunktionen, die zur Sicherheit des Systems beitragen. Für sicherheitskritische Anwendungen, die spezifische SIL-Levels (Safety Integrity Levels) erfordern, sind jedoch zusätzliche Systemanalysen und Sicherheitsmechanismen unerlässlich. Die integrierten Funktionen sind eine Grundlage, aber keine vollständige Lösung für alle sicherheitskritischen Anforderungen.
