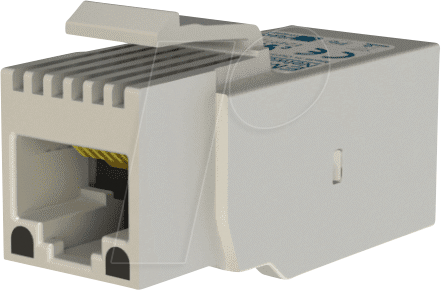

EMO EN-76HE-K – Keystone Netzwerkisolator, 10 Gigabit Ethernet

Horizontaler Keystone Netzwerkisolator zur Verwendung in Keystone-kompatiblen Auslässen.Netzwerkisolatoren vom Typ EMOSAFE EN-76 unterbrechen die galvanisch leitende Verbindung (Adern und Schirm) zwischen Geräten, die über eine kupfergeführte Ethernet-Verkabelung miteinander verbunden sind. Sie unterbinden Potenzialausgleichsströme und schützen angeschlossene Geräte und deren Nutzer vor transienten Überspannungen, die aufgrund von Installationsfehlern, Blitzen, Schaltvorgängen, elektrostatischen Entladungen etc. direkt oder induktiv in die Netzwerkleitung eingekoppelt worden sind.Konstruiert und geprüft gemäß IEC 60601-1Geeignet zur Verwendung in medizinischen VersorgungseinheitenUL Recognized ComponentRoHS-konformGeeignet für Geräte mit einer Versorgungsspannung bis zu 400VACSpannungsfestigkeit 6,0 kV bzw. 8,5 kV DCBegrenzung transienter Überspannungen auf den Signalleitungen durch TVS-DiodenISO/IEC 11801 Class EA sowie -TIA/EIA-568 Cat 6A Ethernet Performance erreichbarÄußerst geringe Einfügedämpfung, dadurch 100m Gesamtkabelstrecke erreichbarUltrakompaktGeeignet für Standalone Betrieb sowie Rack- oder Geräteeinbau100% Prüfung in der QualitätsendkontrolleVerbunden mit einem medizinischen Endgerät bieten die Netzwerkisolatoren der Baureihe EMOSAFE EN-76 in Bezug auf die Netzwerkanbindung die Voraussetzung für den sicheren Betrieb dieses Gerätes in der Patientenumgebung. Der EN-76 erfüllt alle konstruktiven Voraussetzungen der IEC 60601-1, um innerhalb der Netzwerkschnittstelle zwei Schutzmaßnahmen zum Patientenschutz (2 MOPP) auszubilden und das Risiko eines elektrischen Schlages aufgrund einer Fremdspannung am Netzwerkanschluss für Patient und Bediener nahezu zu eliminieren. Durch ihre UL-Zertifizierung sind Netzwerkisolatoren der Baureihe EN-76 auch für den kanadischen und US-amerikanischen Markt zugelassen.Der EMOSAFE EN-76 ist ein leistungsfähiger und kompakter 10Gigabit Netzwerkisolator, der sich durch hervorragende Ethernet-Performance und eine sehr hohe Spannungsfestigkeit auszeichnet. Der Netzwerkisolator EMOSAFE EN-76 überträgt hochfrequente Wechselspannungen nach dem Prinzip der elektromagnetischen Induktion in dem für die Datenübertragung genutzten Frequenzbereich. Aufgrund dieses Übertragungsprinzips benötigt der EN-76 keine eigene Stromversorgung. Eine Installation von Treibern ist nicht erforderlich.PatientenschutzGalvanische Trennung der Ethernet-Schnittstellen von medizinisch elektrischen Geräten oder Systemen, bei denen Patienten vor gefährdenden Ableitströmen normgerecht geschützt werden müssen.GeräteschutzSchutz von insbesondere wertvollen Geräten vor Brumm- und Überspannungen aus der Netzwerkperipherie.MesstechnikSchutz von elektrischen Mess- und Überwachungseinrichtungen vor Fremd- und Störspannungen aus der Ethernet-Verkabelung.Potenzialunterschiede (Gebäudetechnik)Verhinderung von Potenzialausgleichsströmen bei Rechnersystemen, welche durch eine Ethernet-Verkabelung über größere Entfernungen galvanisch miteinander verbunden sind. AudioReduzierung von niederfrequenten Wechselspannungen (Netzbrummen), welche von der Netzwerkverbindung verursacht werden, auf ein nicht mehr wahrnehmbares Maß.Power over EthernetNetzwerkisolatoren des Typs EN-76 können in einem PoE-Netzwerk ohne Einschränkung verwendet werden, jedoch können PoE-Endgeräte nach dem Ort der galvanischen Trennung nicht mit Spannung versorgt werden.Normen und ZertifikateUL Recognized ComponentUL File No. E362969IEC 60601-1IEC 60601-1-2ANSI/AAMI ES 60601-1CAN/CSA-C22.2 No. 60601-1NiederspannungsrichtlinieEMV-RichtlinieRoHSBleifrei
