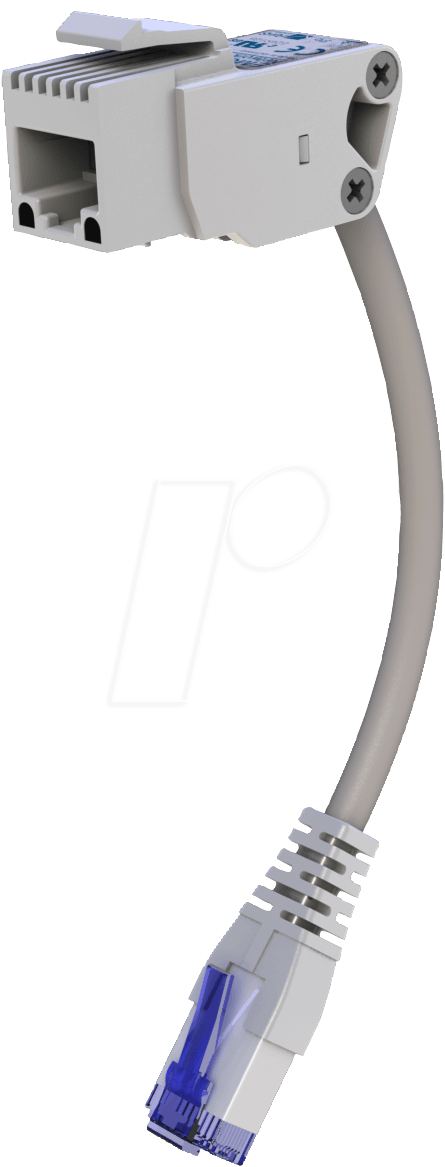

EMO EN-60KDS – Keystone RJ45- Modul Isolator , 180° , 200 mm

Keystone-Netzwerkisolator mit ESD- und BlitzschutzfunktionDer EMOSAFE EN-60KDS ist ein leistungsfähiger und kompakter Gigabit-Netzwerkisolator mit zusätzlichen ESD- undBlitzschutzeigenschaften. Der EN-60KDS unterbricht jegliche galvanisch leitende Verbindung (Adern und Schirm)zwischen Geräten, die über eine kupfergeführte Ethernet-Verkabelung miteinander verbunden sind. Er unterbindetPotenzialausgleichsströme und schützt angeschlossene Geräte und deren Nutzer vor Fremd- und Überspannungen,die aufgrund von Installationsfehlern, Blitzen, Schaltvorgängen, elektrostatischen Entladungen etc. direkt oderinduktiv in die Netzwerkleitung eingekoppelt worden sind.Spannungsspitzen auf einzelnen Signaladern werden von normalen Netzwerkisolatoren nicht zurückgehalten. BeimEN-60KDS werden diese jedoch mittels einer ergänzenden TVS-Diodenschaltung eliminiert. Diese Maßnahme verbessertinsbesondere den Schutz vor den Auswirkungen elektrostatischer Entladungen, zum Beispiel beim Steckvorgang.Er erfüllt die Anforderungen der IEC 60601-1 (3rd Edition) und der IEC 60601-1-2 und eignet sich somit für die galvanischeTrennung der Ethernet-Schnittstellen medizinisch genutzter Geräte.Der Netzwerkisolator EMOSAFE EN-60KDS überträgt hochfrequente Wechselspannungen nach dem Prinzip derelektromagnetischen Induktion in dem für die Datenübertragung genutzten Frequenzbereich. Aufgrund diesesÜbertragungsprinzips benötigt der EN-60KDS keine eigene Stromversorgung. Eine Installation von Treibern ist nichterforderlich.Niederfrequente Signalanteile werden stark bedämpft, so dass angeschlossene Geräte vor Brummschleifen geschütztwerden. Als Keystone-Modul kann er in jede Auslassblende, jedes Patchpanel und jeden Gehäusedurchbruch eingesetztwerden, der den Keystone-Spezifikationen entspricht. Sein rückseitiges Anschlusskabel verleiht ihm den Charakter einer Verlängerung.Anwendungen:• Galvanische Trennung der Ethernet-Schnittstellen von medizinisch elektrischen Geräten oder Systemen, bei denen Patienten vor gefährdenden Ableitströmen normgerecht geschützt werden müssen• Anwendungen, bei denen wertvolle oder besonders schutzbedürftige Geräte vor Brumm- und Überspannungen aus der Netzwerkperipherie geschützt werden sollen• Elektrische Mess- und Überwachungseinrichtungen, welche vor Fremd- und Störspannungen aus der Ethernet-Verkabelung geschützt werden müssen• Rechnersysteme, welche über eine Ethernet-Verkabelung über größere Entfernungen galvanisch miteinander verbunden sind und bei denen Potenzialausgleichsströme verhindert werden müssen• Audioanwendungen, bei welchen die Übertragung niederfrequenter Wechselspannungen (Netzbrummen) über die Netzwerkverbindung auf ein nicht mehr wahrnehmbares Maß reduziert werden soll.
