EL 817S1(TU) – 1-fach Optokoppler für sichere Signalübertragung und galvanische Trennung
Der EL 817S1(TU) ist ein hochzuverlässiger 1-fach Optokoppler, der speziell für Anwendungen entwickelt wurde, bei denen eine präzise und sichere Signalübertragung zwischen Schaltungen mit unterschiedlichen Potenzialen unerlässlich ist. Er bietet eine robuste galvanische Trennung, die empfindliche Steuerelektronik vor Überspannungen und Störungen aus der Leistungsseite schützt. Dieser Optokoppler ist die ideale Lösung für Ingenieure, Techniker und Entwickler in den Bereichen Industrieelektronik, Telekommunikation, Medizintechnik und Konsumgüter.
Präzision und Sicherheit durch galvanische Trennung
In modernen elektronischen Systemen ist die zuverlässige Trennung von Hochspannungsbereichen und empfindlichen Niederspannungssteuerschaltungen von fundamentaler Bedeutung. Der EL 817S1(TU) realisiert diese Trennung optisch, indem er elektrische Signale über eine interne Leuchtdiode (LED) in Lichtimpulse umwandelt, die dann von einem integrierten Fototransistor erfasst werden. Dieser Prozess eliminiert jegliche direkte elektrische Verbindung und schützt somit die Steuereinheit vor potenziellen Schäden durch Spannungsspitzen, niederfrequente Störungen oder Fehlerströme. Mit einer Isolationsspannung von bis zu 5kV bietet der EL 817S1(TU) eine herausragende Schutzfunktion, die weit über die Anforderungen vieler Standard-Optokoppler hinausgeht.
Technische Überlegenheit und Anwendungsbereiche
Die spezifischen Parameter des EL 817S1(TU) positionieren ihn als eine leistungsstarke Komponente für anspruchsvolle Aufgaben:
- Hohe Isolationsspannung (5kV): Bietet exzellenten Schutz gegen transiente Überspannungen und gewährleistet Sicherheit in potenziell gefährlichen Umgebungen.
- Breiter Spannungsbereich (35V): Ermöglicht den Einsatz in einer Vielzahl von Stromversorgungs- und Signalisierungsschaltungen.
- Optimierter Stromfluss (50mA): Sorgt für präzise Signalübertragung auch bei moderaten Stromstärken, was für viele digitale und analoge Schaltungen entscheidend ist.
- Hohe Stromübertragungsverhältnisse (CTR) von 50-600%: Dies ist ein kritischer Vorteil. Ein hohes CTR bedeutet, dass bereits geringe Ströme auf der Eingangsseite zu einem signifikanten Strom auf der Ausgangsseite führen. Dies ermöglicht eine hocheffiziente Signalverstärkung und reduziert die Belastung der Eingangs-LED, was die Lebensdauer erhöht und den Energieverbrauch optimiert. Diese Flexibilität im CTR-Bereich macht den EL 817S1(TU) universell einsetzbar, von stromsparenden Anwendungen bis hin zu solchen, die höhere Ausgangsströme benötigen.

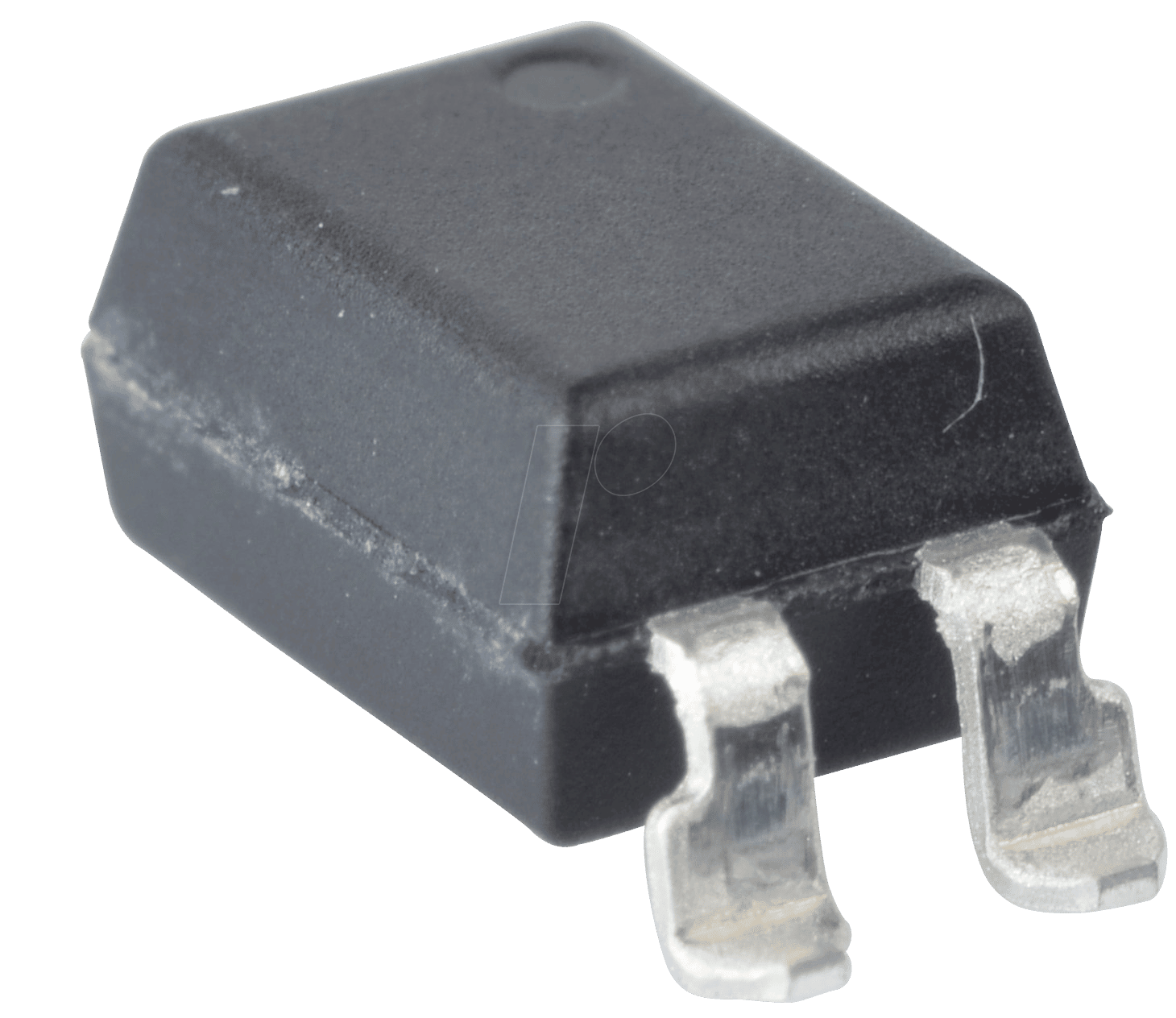

- SMD-4 Gehäuse: Dieses Oberflächenmontage-Gehäuse (Surface Mount Device) ermöglicht eine kompakte Bauweise und ist ideal für automatisierte Bestückungsprozesse auf Leiterplatten. Es unterstützt dichte Schaltungsdesigns und eine effiziente Wärmeableitung.
Diese Eigenschaften machen den EL 817S1(TU) prädestiniert für den Einsatz in:
- Schaltnetzteilen: Zur Steuerung von Rückkopplungsschleifen und zur galvanischen Trennung der Sekundärseite von der Primärseite.
- Industrielle Steuerungen: Zur Übertragung von Signalen zwischen SPS (Speicherprogrammierbare Steuerungen) und Feldgeräten, um die Steuerung vor elektrischen Einflüssen zu schützen.
- Telekommunikationsgeräten: Zur Isolierung von Schnittstellen und zur Vermeidung von Erdschleifen.
- Medizintechnik: Wo höchste Sicherheit und Zuverlässigkeit bei der Signalübertragung von physiologischen Messungen unerlässlich sind.
- Audio- und Videogeräten: Zur Vermeidung von Brummeinstreuungen und zur Trennung von Signalpfaden.
Qualität und Zuverlässigkeit für anspruchsvolle Projekte
Der EL 817S1(TU) zeichnet sich durch seine konstruktive Integrität und die Verwendung hochwertiger Halbleitermaterialien aus. Die präzise gefertigte interne Struktur, die die LED und den Fototransistor in einem isolierenden Gehäuse vereint, garantiert eine konsistente Leistung über einen weiten Temperaturbereich und über die gesamte Lebensdauer des Bauteils. Die Fähigkeit, den CTR-Bereich von 50-600% abzudecken, unterstreicht die Anpassungsfähigkeit und die fortgeschrittene Technologie dieses Optokopplers, die ihn von vielen einfacheren Modellen unterscheidet. Die SMD-4 Bauform unterstützt zudem eine erhöhte Packungsdichte und eine verbesserte thermische Performance im Vergleich zu älteren Durchsteckvarianten.
Technische Spezifikationen im Detail
| Eigenschaft | Spezifikation |
|---|---|
| Typ | 1-fach Optokoppler |
| Hersteller-Typenbezeichnung | EL 817S1(TU) |
| Durchbruchspannung (Isolation) | 5 kV |
| Max. Ausgangsspannung (Kollektor-Emitter) | 35 V |
| Max. Ausgangsstrom (Kollektor) | 50 mA |
| Stromübertragungsverhältnis (CTR) | 50% bis 600% |
| Gehäusetyp | SMD-4 (Surface Mount Device) |
| Optische Kopplung | Fototransistor-Ausgang |
| Betriebstemperaturbereich | Konform mit industriellen Standards (typischerweise -55°C bis +125°C, siehe Datenblatt für genaue Werte) |
FAQ – Häufig gestellte Fragen zu EL 817S1(TU) – 1-fach Optokoppler, 5kV, 35V, 50mA, 50-600%, SMD-4
Was ist der Hauptzweck eines Optokopplers wie dem EL 817S1(TU)?
Der Hauptzweck eines Optokopplers ist die galvanische Trennung zwischen zwei Stromkreisen. Das bedeutet, dass elektrische Signale von einem Stromkreis zum anderen übertragen werden, ohne dass eine direkte elektrische Verbindung besteht. Dies schützt den empfindlicheren Stromkreis vor Überspannungen, Störungen und anderen elektrischen Problemen im leistungsintensiveren Stromkreis.
Welche Vorteile bietet die hohe Isolationsspannung von 5kV des EL 817S1(TU)?
Eine Isolationsspannung von 5kV bietet einen sehr hohen Schutz vor Spannungsspitzen und transienten Überspannungen. Dies ist entscheidend in Umgebungen mit hoher elektrischer Belastung oder in sicherheitskritischen Anwendungen, um die Integrität der Steuerelektronik zu gewährleisten und Personen vor gefährlichen elektrischen Schlägen zu schützen.
Was bedeutet das Stromübertragungsverhältnis (CTR) von 50-600%?
Das Stromübertragungsverhältnis (CTR) gibt an, wie viel Ausgangsstrom (Kollektorstrom) auf der Transistorseite fließt, wenn ein bestimmter Eingangsstrom (LED-Strom) angelegt wird. Ein CTR von 50-600% bedeutet, dass der Optokoppler sehr flexibel einsetzbar ist. Mit einem niedrigen Eingangsstrom können Sie bereits einen signifikanten Ausgangsstrom erzielen, was für stromsparende Designs vorteilhaft ist. Gleichzeitig ermöglicht der hohe Wert, dass auch bei geringem Eingangsstrom eine ausreichende Ausgangsstromstärke erreicht wird, was die Signalverstärkung erleichtert.
Für welche Art von Anwendungen ist der EL 817S1(TU) besonders gut geeignet?
Der EL 817S1(TU) eignet sich hervorragend für eine Vielzahl von Anwendungen, bei denen eine zuverlässige galvanische Trennung und hohe Sicherheit gefordert sind. Dazu gehören insbesondere Schaltnetzteile, industrielle Steuerungen, Telekommunikationsgeräte, Medizintechnik und Audio-/Videogeräte, wo er zum Schutz von empfindlicher Elektronik und zur Vermeidung von Störungen eingesetzt wird.
Warum ist die SMD-4 Bauform vorteilhaft?
Die SMD-4 (Surface Mount Device) Bauform ermöglicht eine platzsparende Integration auf Leiterplatten. Sie ist ideal für moderne, kompakte Designs und lässt sich effizient durch automatisierte Bestückungsmaschinen verarbeiten. Zudem ermöglicht diese Bauform eine verbesserte Wärmeabfuhr im Vergleich zu älteren bedrahteten Bauteilen.
Ist der EL 817S1(TU) mit Standard-Optokopplern kompatibel?
Die Pinbelegung und die Grundfunktionen sind oft mit Standard-Optokopplern wie der 817-Serie kompatibel. Dennoch sollten für eine optimale Leistung und Sicherheit immer die spezifischen Datenblätter des EL 817S1(TU) und der zu ersetzenden Komponente verglichen werden, insbesondere hinsichtlich der genauen Kennwerte wie Isolationsspannung, Stromübertragungsverhältnis und Schaltgeschwindigkeit.
Welche Schritte sind bei der Auswahl eines Optokopplers zu beachten?
Bei der Auswahl eines Optokopplers sollten Sie primär die erforderliche Isolationsspannung, den maximal zulässigen Strom und die Spannung auf der Ausgangsseite, das gewünschte Stromübertragungsverhältnis (CTR) für Ihre spezifischen Anforderungen sowie die Art der Signalübertragung (digitale oder analoge Signale) berücksichtigen. Die Wahl des Gehäusetyps hängt von den Platzverhältnissen und der Montageart ab. Für den EL 817S1(TU) sind insbesondere die hohe Isolationsspannung und das weite CTR-Spektrum hervorzuhebende Auswahlkriterien.
