EL 3063 EVL – Optokoppler (TRIAC) für sichere Schaltanwendungen
Der EL 3063 EVL Optokoppler (TRIAC) ist die optimale Lösung für Entwickler und Ingenieure, die eine zuverlässige und sichere galvanische Trennung in ihren Schaltungen benötigen. Speziell konzipiert für Anwendungen, die das Schalten von Wechselstromlasten bis zu 600 V erfordern, bietet dieser Optokoppler eine robuste und präzise Steuerung, die herkömmliche Relais oder direkte Steuerungen in Bezug auf Langlebigkeit und Schaltgeschwindigkeit übertrifft.
Leistungsstarke Trennung für anspruchsvolle Elektronik
Im Herzen vieler moderner elektronischer Systeme liegt die Notwendigkeit einer sicheren Trennung zwischen der Steuereinheit und der Last. Der EL 3063 EVL erfüllt diese Anforderung durch seine integrierte TRIAC-Ausgangsstufe, die eine effiziente und verlustarme Schaltung von AC-Lasten ermöglicht. Seine Fähigkeit, hohe Spannungen zu bewältigen, macht ihn unverzichtbar für Anwendungen in der Industrieautomation, der Haustechnik und im Bereich der Leistungselektronik, wo Sicherheit und Zuverlässigkeit an erster Stelle stehen.
Überlegene Vorteile des EL 3063 EVL
- Hohe Spannungsfestigkeit: Mit einer maximalen Sperrspannung von 600 V ist der EL 3063 EVL ideal für den Einsatz in Systemen mit Netzspannungen und höheren AC-Anforderungen geeignet. Dies reduziert das Risiko von Bauteilversagen durch Spannungsspitzen.
- Präzise TRIAC-Schaltung: Die integrierte TRIAC-Technologie ermöglicht ein sanftes und kontrolliertes Schalten von Wechselstromlasten, was die Belastung der geschalteten Komponenten minimiert und die Lebensdauer des Gesamtsystems verlängert.
- Galvanische Trennung: Der Optokoppler bietet eine strikte galvanische Trennung zwischen der Steuereingangsseite (typischerweise Niederspannung) und der AC-Leistungsseite. Dies schützt empfindliche Mikrocontroller und Bedienelemente vor schädlichen Spannungsspitzen und elektrischem Rauschen.
- Geringer Steuereingangsstrom: Mit einem typischen Auslösestrom (IFTT) von nur 5 mA lässt sich der Optokoppler problemlos von Mikrocontrollern oder Logikschaltungen mit geringer Stromlieferfähigkeit ansteuern.
- Hohe Isolation: Die Durchbruchsspannung von 5000 V (RMS) gewährleistet eine exzellente Isolation und schützt somit vor gefährlichen Überschlägen und Leckströmen.
- Kompakte Bauform: Die DIL-6 (Dual In-line Package) Bauform ermöglicht eine einfache Montage auf Leiterplatten und spart wertvollen Bauraum, was besonders in kompakten Geräten von Vorteil ist.
- Lange Lebensdauer und Zuverlässigkeit: Im Gegensatz zu mechanischen Relais bietet der EL 3063 EVL eine nahezu unbegrenzte Lebensdauer bei korrekter Anwendung, da keine beweglichen Teile vorhanden sind, die verschleißen könnten.
Technische Spezifikationen im Detail
Der EL 3063 EVL ist sorgfältig konstruiert, um den Anforderungen moderner Elektronikprojekte gerecht zu werden. Seine Kernfunktionalität beruht auf der Kombination einer lichtemittierenden Diode (LED) im Eingangsbereich, deren Licht eine Fototriac-Struktur im Ausgangsbereich aktiviert. Sobald der Eingangsstrom eine definierte Schwelle erreicht, beginnt der interne Fototriac zu leiten und ermöglicht somit den Stromfluss zur AC-Last. Die maximale Dauerstrombelastbarkeit von 100 mA des TRIAC-Ausgangs ermöglicht das Schalten einer Vielzahl von kleineren bis mittelgroßen AC-Lasten.
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Produkttyp | Optokoppler (TRIAC-Ausgang) |
| Modellnummer | EL 3063 EVL |
| Maximale Sperrspannung (VDRM) | 600 V |
| Maximaler Dauerstrom (IT(RMS)) | 100 mA |
| Typischer Auslösestrom (IFTT) | 5 mA |
| Durchbruchspannung (Isolation) | 5000 V (RMS) |

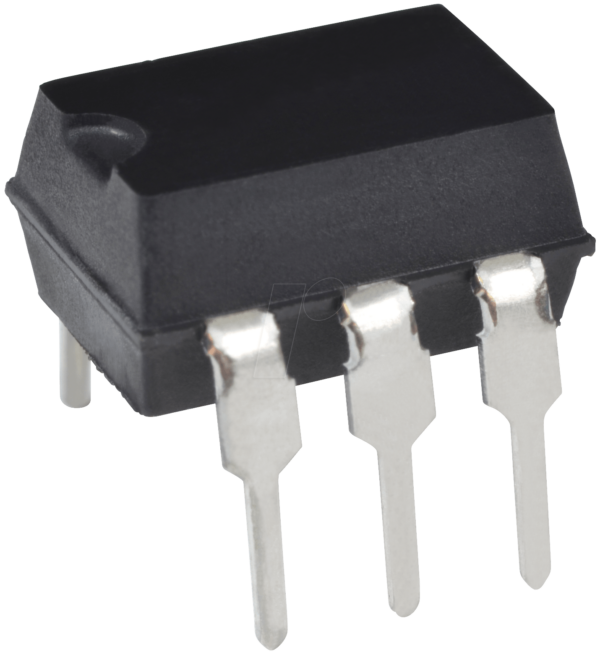

| Gehäuseform | DIL-6 (Dual In-line Package) |
| Einsatztemperatur | Typisch -40 °C bis +85 °C (abhängig von spezifischem Datenblatt) |
| Anwendungen | AC-Lastschaltung, galvanische Trennung, industrielle Steuerungen, Haustechnik-Automatisierung |
Anwendungsbereiche und Implementierung
Die Flexibilität und Leistungsfähigkeit des EL 3063 EVL eröffnen vielfältige Einsatzmöglichkeiten. In der Industrieautomation kann er zur Steuerung von Ventilen, Relais oder kleinen Motoren eingesetzt werden, wobei er die Steuerelektronik von den potenziell störenden oder gefährlichen Netzspannungen trennt. In der Gebäudetechnik ermöglicht er die berührungslose Ansteuerung von Beleuchtungssystemen, Heizungsventilen oder Lüftungsanlagen, was zu einer erhöhten Sicherheit und Energieeffizienz beitragen kann. Auch in Test- und Messgeräten, bei denen eine präzise und isolierte Signalübertragung gefragt ist, spielt der EL 3063 EVL seine Stärken aus. Die Implementierung erfordert lediglich die korrekte Anbindung der LED-Seite an die Steuerspannung und der TRIAC-Anschlüsse an die zu schaltende AC-Last, wobei die Beachtung der maximalen Strom- und Spannungsbelastung unerlässlich ist.
Materialien und Konstruktionsprinzip
Der EL 3063 EVL ist ein hochintegriertes Bauteil, dessen Gehäuse aus robustem Kunststoff gefertigt ist, der eine hohe elektrische Isolation und mechanische Stabilität gewährleistet. Im Inneren befindet sich die auf Silizium basierende Halbleitertechnologie, die eine LED- und eine Fototriac-Struktur umfasst. Die interne Verkapselung schützt die empfindlichen Bauteile vor Umwelteinflüssen und sorgt für die spezifizierte hohe Durchbruchspannung. Die Pins sind typischerweise aus einer leitfähigen Legierung gefertigt und mit einer Oberflächenbehandlung versehen, die eine gute Lötbarkeit und Korrosionsbeständigkeit sicherstellt.
Einsatzmöglichkeiten in modernen Systemen
Die Notwendigkeit der galvanischen Trennung ist in der modernen Elektronikentwicklung allgegenwärtig. Der EL 3063 EVL adressiert diese Anforderung, indem er eine zuverlässige Schnittstelle zwischen Niederspannungs-Steuersignalen und Hochspannungs-AC-Lasten schafft. Dies ist essenziell, um die Integrität von Mikrocontrollern, CPUs und anderen empfindlichen Komponenten zu gewährleisten, die andernfalls potenziellen schädlichen Spannungsspitzen oder Rauschen ausgesetzt wären. Die Fähigkeit, AC-Lasten direkt zu schalten, vereinfacht das Schaltungsdesign erheblich und reduziert die Anzahl der benötigten externen Komponenten, was zu kleineren und kostengünstigeren Lösungen führt.
FAQ – Häufig gestellte Fragen zu EL 3063 EVL – Optokoppler (TRIAC) 600 V 100 mA 5 mA 5000 V DIL-6
Was ist die Hauptfunktion eines Optokopplers wie des EL 3063 EVL?
Die Hauptfunktion eines Optokopplers ist die galvanische Trennung zwischen zwei Stromkreisen. Der EL 3063 EVL überträgt ein Steuersignal von einem Niederspannungsstromkreis auf einen Hochspannungsstromkreis mithilfe von Licht, wodurch eine elektrische Trennung sichergestellt wird. Dies schützt empfindliche Elektronik vor Überspannungen und Rauschen.
Für welche Art von Lasten ist der EL 3063 EVL am besten geeignet?
Der EL 3063 EVL ist speziell für das Schalten von Wechselstrom (AC)-Lasten konzipiert. Seine TRIAC-Ausgangsstufe macht ihn ideal für die Ansteuerung von Glühlampen, Heizwiderständen, AC-Motoren (kleinere Leistungsklassen) und anderen AC-kompatiblen Geräten, die bis zu 100 mA benötigen und im Bereich von bis zu 600 V betrieben werden.
Welche Vorteile bietet die TRIAC-Ausgangsstufe im Vergleich zu anderen Optokopplertypen?
Die TRIAC-Ausgangsstufe ermöglicht das bidirektionale Schalten von Wechselstrom. Dies bedeutet, dass der Optokoppler den Stromfluss in beide Richtungen der AC-Halbwelle steuern kann, was ihn von Optokopplern mit simpler Transistor- oder Thyristor-Ausgangsstufe unterscheidet, die oft nur für Gleichstrom oder eine einzelne Halbwelle geeignet sind. Dies vereinfacht das Design von AC-Schaltungen erheblich.
Kann der EL 3063 EVL zur Steuerung von Gleichstrom (DC)-Lasten verwendet werden?
Obwohl der EL 3063 EVL primär für AC-Lasten entwickelt wurde, kann er unter bestimmten Bedingungen auch zur Steuerung von DC-Lasten eingesetzt werden. Hierfür ist jedoch eine sorgfältige Betrachtung des Schaltverhaltens und der möglichen Auswirkungen auf die TRIAC-Schaltung notwendig, um eine zuverlässige Funktion und Langlebigkeit zu gewährleisten. Für reine DC-Anwendungen sind oft andere Optokopplertypen effizienter.
Was bedeutet die galvanische Trennung von 5000 V im Zusammenhang mit dem EL 3063 EVL?
Eine Durchbruchspannung von 5000 V (RMS) bedeutet, dass der Optokoppler einer Wechselspannung von bis zu 5000 Volt zwischen der Eingangs- und der Ausgangsseite widerstehen kann, ohne dass es zu einem elektrischen Durchschlag kommt. Dies ist ein entscheidender Sicherheitsfaktor, der eine hohe Isolation und den Schutz von Personen und Geräten gewährleistet.
Ist der EL 3063 EVL für den Einsatz in sicherheitskritischen Anwendungen geeignet?
Der EL 3063 EVL bietet eine zuverlässige galvanische Trennung und hohe Isolationswerte, was ihn für viele sicherheitsrelevante Anwendungen prädestiniert. Die endgültige Eignung für sicherheitskritische Anwendungen (z.B. nach EN 61508) hängt jedoch von der spezifischen Anwendung, der gesamten Systemarchitektur und der Einhaltung aller relevanten Normen und Zertifizierungen ab. Es ist ratsam, die spezifischen Datenblätter und Zulassungen des Herstellers für solche Anwendungen zu konsultieren.
Welche Faktoren sind bei der Ansteuerung des EL 3063 EVL zu beachten?
Bei der Ansteuerung des EL 3063 EVL ist es wichtig, den typischen Auslösestrom (IFTT) von 5 mA nicht zu unterschreiten, damit der Fototriac zuverlässig zündet. Ebenso muss die maximale Strombelastbarkeit der LED-Seite beachtet werden, um eine Überhitzung und ein vorzeitiges Versagen zu vermeiden. Auf der Ausgangsseite muss die maximale Strom- und Spannungsbelastbarkeit des TRIAC (100 mA und 600 V) eingehalten werden. Die korrekte Beschaltung gemäß dem Datenblatt des Herstellers ist unerlässlich.
