Leistungsstarker Printtrafo EI 66/34,7 112 – 50 VA, 12 V für anspruchsvolle Elektronikprojekte
Sie benötigen eine zuverlässige Spannungsversorgung für Ihre elektronischen Schaltungen und sind auf der Suche nach einer Komponente, die präzise und stabil arbeitet? Der Printtrafo EI 66/34,7 112 mit 50 VA Leistung und 12 V Ausgangsspannung ist die ideale Lösung für Entwickler, Ingenieure und anspruchsvolle Hobbyisten, die Wert auf Qualität und Langlebigkeit legen. Dieser Transformator bietet eine sichere und effiziente Wandlung der Netzspannung für eine Vielzahl von Anwendungen in der Industrie und im professionellen Elektronikbau, wo höchste Anforderungen an die Signalintegrität und die Betriebssicherheit gestellt werden.
Herausragende Merkmale und Vorteile des EI 66/34,7 112 Printtrafos
Der EI 66/34,7 112 Printtrafo hebt sich von Standardtransformatoren durch seine durchdachte Konstruktion und die Auswahl hochwertiger Materialien ab. Dies ermöglicht eine konstant hohe Leistung bei gleichzeitig geringer Wärmeentwicklung und minimaler elektromagnetischer Beeinflussung. Seine präzise Wicklungstechnik und die optimierte Kerngeometrie minimieren Verluste und gewährleisten eine hohe Energieeffizienz, was gerade bei energieintensiven Anwendungen oder in Systemen mit begrenzter Stromversorgung von entscheidender Bedeutung ist. Die geringe Streuung des Magnetfelds schützt empfindliche Schaltungsteile vor unerwünschter Einkopplung und sorgt für eine saubere Signalverarbeitung.
- Hohe Leistungsdichte: Mit 50 VA bietet der Trafo ausreichend Kapazität für eine breite Palette von Anwendungen, ohne überdimensioniert zu sein, was Platz und Kosten spart.
- Stabile Ausgangsspannung: Die präzise gefertigte Wicklung garantiert eine stabile 12 V Ausgangsspannung, auch unter Lastschwankungen, und sorgt so für die Zuverlässigkeit Ihrer angeschlossenen Geräte.
- Geringe Verlustleistung: Optimierte Kerngeometrie und hochwertige Kupferwicklungen reduzieren die Wärmeentwicklung und steigern die Energieeffizienz des Gesamtsystems.
- Minimale elektromagnetische Störungen (EMI): Das Design des EI-Kerns und die sorgfältige Fertigung minimieren Streufelder und verhindern Interferenzen mit benachbarten elektronischen Komponenten.
- Robuste Bauweise für Printmontage: Speziell für die Lötmontage auf Leiterplatten konzipiert, bietet der Trafo sicheren Halt und einfache Integration in Ihre Schaltungsdesigns.
- Hohe Isolationsfestigkeit: Erfüllt strenge Sicherheitsstandards und gewährleistet maximale Betriebssicherheit für Anwender und Geräte.
- Lange Lebensdauer: Hochwertige Materialien und präzise Fertigungsprozesse sichern eine lange und zuverlässige Einsatzdauer, auch unter anspruchsvollen Betriebsbedingungen.
Präzise Spezifikationen für maximale Leistung
Der EI 66/34,7 112 Printtrafo wurde entwickelt, um den höchsten technischen Anforderungen gerecht zu werden. Seine kompakten Abmessungen, gepaart mit einer beeindruckenden Leistungsabgabe, machen ihn zur ersten Wahl für anspruchsvolle Applikationen. Die spezifische Bauform des EI-Kerns, ein bewährtes Design in der Transformatortechnik, zeichnet sich durch eine hohe Permeabilität aus, was eine effiziente Kopplung der magnetischen Flüsse ermöglicht und somit die Induktivität und die Leistung optimiert.
Technische Details und Leistungsparameter
Der Kern des Trafos besteht aus hochwertigem Silizium-Elektrostahl, der für seine guten magnetischen Eigenschaften und seine geringen Hystereseverluste bekannt ist. Die Primärwicklung ist für die üblichen Netzspannungen ausgelegt, während die Sekundärwicklung eine präzise und stabile 12 V Ausgangsspannung mit einer Strombelastbarkeit von 4,17 A liefert. Dies ergibt eine Gesamtleistung von 50 VA (Voltampere), was ihn für eine Vielzahl von Geräten und Systemen qualifiziert, die eine konstante und zuverlässige Stromversorgung benötigen.
Detaillierte Produktmerkmale und Ausführung

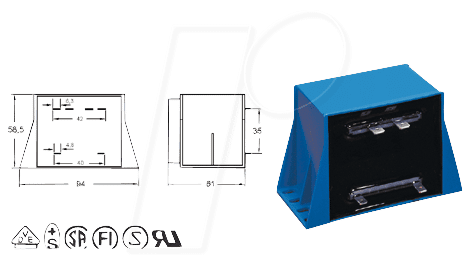

Die Maße des Trafos sind auf eine optimierte Integration auf Leiterplatten ausgelegt. Der RM (Rastermaß) von 35 mm ermöglicht eine effiziente Raumnutzung auf der Platine, was in kompakten Geräten von großem Vorteil ist. Die Anschlussdrähte sind robust und für den direkten Lötprozess auf der Leiterplatte konzipiert, was eine sichere und dauerhafte Verbindung gewährleistet. Die Kapselung des Trafos bietet zusätzlichen Schutz vor mechanischer Beschädigung und Umwelteinflüssen, was seine Lebensdauer weiter verlängert.
Vielfältige Einsatzmöglichkeiten in Elektronik und Technik
Der EI 66/34,7 112 Printtrafo findet breite Anwendung in professionellen Elektronikgehäusen, Industriesteuerungen, Mess- und Regelungstechnik sowie in anspruchsvollen Audio- und Videogeräten. Seine Zuverlässigkeit macht ihn zur perfekten Wahl für Geräte, bei denen Ausfallzeiten kostspielig sind oder die präzise und stabile Versorgungsspannungen erfordern, um die korrekte Funktion sicherzustellen. Ob in der Medizintechnik, der Automatisierung oder in Spezialgeräten – dieser Trafo liefert konstant die benötigte Energie.
- Industrielle Steuerungen: Zuverlässige Spannungsversorgung für SPS-Systeme, Sensoren und Aktoren.
- Mess- und Prüftechnik: Gewährleistung einer stabilen Stromquelle für empfindliche Messinstrumente und Prüfaufbauten.
- Medizintechnik: Kritische Anwendungen, die höchste Anforderungen an Zuverlässigkeit und Sicherheit stellen.
- Audio- und Videotechnik: Störungsfreie Stromversorgung für hochwertige Verstärker, Signalprozessoren und Wiedergabegeräte.
- Spezialstromversorgungen: Aufbau von kundenspezifischen Netzteilen für Forschung und Entwicklung.
- Beleuchtungssysteme: Steuerung und Versorgung von Niedervolt-LED-Beleuchtung mit konstanter Spannung.
Qualität und Langlebigkeit: Ein Blick auf die Fertigung
Bei der Herstellung des EI 66/34,7 112 Printtrafos kommen ausschließlich Materialien von höchster Güte zum Einsatz. Die Kupferwicklungen sind emailliert nach modernen Standards, um eine exzellente Isolation und Hitzebeständigkeit zu gewährleisten. Der EI-Kern wird aus mehrfach vergütetem Elektrolytblech gefertigt, um Magnetisierungsverluste zu minimieren und die Effizienz zu maximieren. Jede Komponente durchläuft strenge Qualitätskontrollen, um die Einhaltung der spezifizierten Werte und die Robustheit sicherzustellen.
Produkteigenschaften im Überblick
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Trafotyp | EI-Printtrafo |
| Leistung (VA) | 50 VA |
| Ausgangsspannung (V) | 12 V |
| Ausgangsstrom (A) | 4,17 A |
| Rastermaß (RM) | 35 mm |
| Kernmaterial | Hochwertiger Silizium-Elektrostahl, optimiert für geringe Verluste |
| Wicklungsmaterial | Hochreines Kupfer, isoliert für hohe Spannungsfestigkeit und Temperaturbeständigkeit |
| Montageart | Printmontage (Lötanschlüsse) |
| Betriebstemperatur | Optimiert für breiten Temperaturbereich, typisch -25°C bis +85°C (Umgebungsabhängig) |
| Besonderheiten | Geringe Streuinduktivität, hohe Effizienz, vibrationsarm im Betrieb |
| Anwendungsbereiche | Industrielle Steuerungen, Messtechnik, Medizintechnik, professionelle Audio/Video, Spezialnetzteile |
FAQ – Häufig gestellte Fragen zu EI 66/34,7 112 – Printtrafo, 50 VA, 12 V, 4,17 A, RM 35 mm
Ist dieser Trafo für Dauerbetrieb ausgelegt?
Ja, der EI 66/34,7 112 Printtrafo ist für den Dauerbetrieb (S1) unter Einhaltung der zulässigen Umgebungstemperatur und der maximalen Last ausgelegt. Seine robuste Konstruktion und hochwertige Materialien gewährleisten eine hohe Zuverlässigkeit auch über lange Betriebszeiten.
Welche primäre Eingangsspannung wird unterstützt?
Die primäre Eingangsspannung ist abhängig von der spezifischen Ausführung des Trafos. Typischerweise sind diese Trafos für gängige Netzspannungen wie 230 V AC ausgelegt. Bitte prüfen Sie die genauen Spezifikationen auf dem Produktlabel oder in den technischen Datenblättern, um die exakte Eingangsspannung zu ermitteln.
Kann ich mehrere dieser Trafos parallel oder in Serie schalten?
Prinzipiell ist das Parallelschalten von Trafos zur Erhöhung der Strombelastbarkeit möglich, erfordert jedoch exakt gleiche Ausgangsspannungen und eine sorgfältige Anpassung. Eine Reihenschaltung zur Erhöhung der Ausgangsspannung ist bei den meisten Printtransformatoren dieser Art nicht vorgesehen. Für solche Anwendungen sind spezielle Schaltungen oder andere Trafotypen erforderlich. Wir empfehlen, sich bei Bedarf an unseren technischen Support zu wenden.
Wie wichtig ist die Belüftung für den Betrieb des Trafos?
Obwohl dieser Trafo eine geringe Verlustleistung aufweist, ist eine ausreichende Belüftung für den optimalen Betrieb und die Langlebigkeit unerlässlich. Stellen Sie sicher, dass der Trafo nicht vollständig von anderen Komponenten umschlossen ist und warme Luft abgeleitet werden kann, um eine Überhitzung zu vermeiden.
Welche Schutzklasse hat dieser Printtrafo?
Die Schutzklasse hängt von der vollständigen Integration in ein Endgerät ab. Der Trafo selbst erfüllt die erforderlichen Isolations- und Sicherheitsstandards für seine Bauart, typischerweise Schutzklasse II (doppelte oder erhöhte Isolierung), was bedeutet, dass er keine Schutzleiterverbindung benötigt. Die endgültige Schutzklasse des Gerätes wird durch das gesamte Gehäusedesign und weitere Sicherheitskomponenten bestimmt.
Was bedeutet „RM 35 mm“ genau?
„RM 35 mm“ steht für Rastermaß 35 Millimeter. Dies bezieht sich auf den Abstand der Anschlusspins auf der Leiterplatte, was eine standardisierte Einbaugröße für viele elektronische Bauteile signalisiert und die Kompatibilität mit gängigen Leiterplattenlayouts sicherstellt.
Bietet dieser Trafo eine galvanische Trennung?
Ja, als Trenntransformator bietet der EI 66/34,7 112 Printtrafo eine galvanische Trennung zwischen der Primär- und der Sekundärseite. Dies bedeutet, dass keine direkte elektrische Verbindung zwischen der Eingangs- und Ausgangsspannung besteht, was ein wesentlicher Sicherheitsfaktor ist und unerwünschte Masse-Schleifen in komplexen Schaltungen verhindert.
