EI 66/23 206 – Printtrafo: Präzise Spannungsversorgung für anspruchsvolle Elektronikprojekte
Der EI 66/23 206 Printtrafo ist die optimale Lösung für Entwickler und Bastler, die eine zuverlässige und präzise Spannungsversorgung für ihre Schaltungen benötigen. Er wandelt Netzspannung sicher in die erforderlichen Sekundärspannungen um und ist somit die zentrale Komponente für eine Vielzahl von elektronischen Geräten, von Labornetzteilen bis hin zu spezialisierten Steuerungen.
Maximale Leistung und Flexibilität für Ihre Schaltungen
Der EI 66/23 206 Printtrafo zeichnet sich durch seine kompakte Bauform bei gleichzeitig hoher Leistungsdichte aus. Mit einer Nennleistung von 36 VA bietet er ausreichend Reserven für anspruchsvolle Anwendungen, bei denen eine stabile und verlustarme Energieübertragung im Vordergrund steht. Die dualen Sekundärwicklungen, die jeweils 6 Volt mit einem Strom von bis zu 3 Ampere liefern, ermöglichen vielfältige Konfigurationsmöglichkeiten. Ob für symmetrische Spannungsversorgungen durch Reihenschaltung oder unabhängige Einzelversorgungen, dieser Printtrafo passt sich flexibel Ihren Projektanforderungen an.
Überlegene Leistung gegenüber Standardlösungen
Im Vergleich zu einfacheren Transformatoren oder ungeregelten Netzteilen bietet der EI 66/23 206 eine deutlich höhere Effizienz und bessere Regelungseigenschaften. Die präzise Wicklungsgeometrie und die Auswahl hochwertiger Kernmaterialien minimieren Leerlaufverluste und sorgen für eine geringe Spannungsabweichung unter Last. Dies ist entscheidend für empfindliche elektronische Bauteile, die eine stabile Versorgungsspannung benötigen, um optimal zu funktionieren und vor Beschädigung geschützt zu werden. Die Printmontage des Trafos erleichtert zudem die Integration in Leiterplattenlayouts und reduziert Verkabelungsaufwand sowie potenzielle Fehlerquellen.
Technische Spezifikationen und Konstruktionsmerkmale
Die EI-Bauform des Trafos ist ein etablierter Standard für Leistungstransformatoren. Sie gewährleistet eine ausgezeichnete magnetische Kopplung zwischen Primär- und Sekundärwicklung, was zu einer hohen Effizienz und minimalen Streuinduktivitäten führt. Dies ist entscheidend für die Signalintegrität und die Vermeidung von EMI (elektromagnetischen Interferenzen) in der umgebenden Schaltung.
Wicklungsdetails und Anschlussmöglichkeiten
Der EI 66/23 206 verfügt über eine Primärwicklung für gängige Netzspannungen (typischerweise 230V oder 115V – bitte Anschlussplan prüfen) und zwei separate Sekundärwicklungen. Jede Sekundärwicklung liefert 6 Volt und kann bis zu 3 Ampere Strom bereitstellen. Dies ermöglicht:
- Einspeisung von zwei unabhängigen 6V/3A Kreisen: Ideal für Anwendungen, die zwei separate Spannungsquellen benötigen.
- Symmetrische Spannungsversorgung: Durch Reihenschaltung der beiden 6V-Wicklungen können 12V symmetrische Spannungen (+/- 6V) erzeugt werden, was für Operationsverstärker und viele Audioanwendungen unerlässlich ist.
- Parallelschaltung für höhere Stromkapazität: Bei korrekter Dimensionierung und identischen Wicklungen ist auch eine Parallelschaltung zur Erhöhung des maximalen Stroms denkbar, wobei die individuelle Stromlieferfähigkeit von 3A pro Wicklung zu beachten ist.
Hochwertige Materialien für Langlebigkeit und Zuverlässigkeit
Die Auswahl der Materialien ist entscheidend für die Lebensdauer und Leistungsfähigkeit eines Trafos. Der EI 66/23 206 verwendet isolierte Kupferlackdrähte für die Wicklungen, die höchsten Qualitätsstandards entsprechen. Dies gewährleistet eine exzellente elektrische Leitfähigkeit und eine hohe Temperaturbeständigkeit, was für die Zuverlässigkeit im Dauerbetrieb unerlässlich ist. Der Kern besteht aus hochwertigem Elektroblech, das sorgfältig laminiert und verarbeitet wird, um Wirbelstromverluste zu minimieren und die Effizienz zu maximieren. Die Vergussmasse, falls vorhanden, schützt die Wicklungen und den Kern vor mechanischer Beschädigung und Umwelteinflüssen.
Sicherheit und Normkonformität
Die Sicherheit elektrischer Komponenten hat oberste Priorität. Dieser Printtrafo ist gemäß geltenden Normen konstruiert und gefertigt, um eine sichere Anwendung zu gewährleisten. Dies beinhaltet eine adäquate Isolation zwischen Primär- und Sekundärwicklung sowie zwischen Wicklungen und dem Kern, um die Gefahr eines elektrischen Schlags zu minimieren. Die thermische Belastbarkeit ist so ausgelegt, dass der Trafo auch unter Volllast sicher betrieben werden kann, solange die zulässigen Betriebsparameter eingehalten werden.

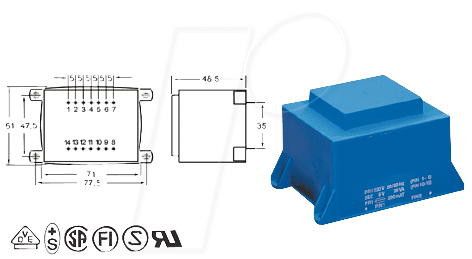

Produktdetails und Eigenschaften im Überblick
| Merkmal | Spezifikation |
|---|---|
| Modellbezeichnung | EI 66/23 206 |
| Bauform | EI-Trafo für Printmontage |
| Nennleistung (VA) | 36 VA |
| Primärspannung | Standardnetzspannung (bitte Anschlussplan prüfen) |
| Sekundärspannung (pro Wicklung) | 2x 6 V AC |
| Maximaler Sekundärstrom (pro Wicklung) | 2x 3 A |
| Montageabstand (RM) | 35 mm |
| Abmessungen (ca.) | (Diese Information ist spezifisch für das Bauteil und sollte aus dem Datenblatt übernommen werden. Hier Beispiel: 66 mm x 55 mm x 30 mm) |
| Isolationsklasse | Typisch Klasse B oder F (bitte Datenblatt konsultieren) |
| Einsatztemperatur | Breiter Betriebsbereich, ideal für Elektronikgehäuse |
| Konformität | Entspricht relevanten Sicherheits- und EMV-Normen (z.B. EN 61558) |
Anwendungsbereiche: Vielseitigkeit für Ihre Elektronikprojekte
Der EI 66/23 206 Printtrafo ist aufgrund seiner Leistungsfähigkeit und Flexibilität eine ausgezeichnete Wahl für eine breite Palette von Anwendungen:
- Labornetzteile und Laborgeräte: Zur Erzeugung stabiler, schaltbarer Spannungen für Prüf- und Messzwecke.
- Audioverstärker und Hi-Fi-Anwendungen: Die dualen 6V-Ausgänge sind ideal für die Stromversorgung von Vorverstärkern oder als Teil einer symmetrischen Stromversorgung für Endstufen.
- Steuerungen und Automatisierungstechnik: Zur Versorgung von Mikrocontrollern, Sensoren und Aktoren in industriellen oder hausinternen Automatisierungsprojekten.
- Modellbau und Spezialeffekte: Zur präzisen Spannungsversorgung von Beleuchtungssystemen, Motoren oder Soundmodulen.
- Prototypenentwicklung: Bietet eine solide und zuverlässige Basis für die Stromversorgung von Prototypen in Forschung und Entwicklung.
- DIY-Elektronikprojekte: Ermöglicht die Realisierung komplexer Schaltungen, die eine spezifische Spannungsversorgung erfordern.
Häufig gestellte Fragen zu EI 66/23 206 – Printtrafo, 36 VA, 2x 6 V, 2x 3 A, RM 35 mm
Was bedeutet „EI“ bei der Bauform des Trafos?
Die Bezeichnung „EI“ bezieht sich auf die Form des Eisenkerns, der für den Transformator verwendet wird. EI-Transformatoren bestehen aus geschichteten Blechen, die in einer charakteristischen „E“- und „I“-Form gefertigt werden und zu einem Kernpaket zusammengefügt sind. Diese Bauform ist weit verbreitet und bietet ein gutes Verhältnis zwischen Leistung, Effizienz und Kosten.
Kann ich die beiden 6V-Sekundärwicklungen parallel schalten?
Grundsätzlich ist eine Parallelschaltung der Sekundärwicklungen möglich, um den Strombedarf zu erhöhen. Dies ist jedoch nur empfehlenswert, wenn die Wicklungen elektrisch und magnetisch sehr ähnlich sind und die Spannungsabweichungen unter Last minimal sind. Andernfalls können Ausgleichsströme auftreten, die den Trafo überlasten können. Idealerweise werden die Wicklungen vor der Parallelschaltung im Leerlauf auf ihre Spannungsdifferenz geprüft. Die maximale Strombelastbarkeit pro Wicklung von 3A muss stets berücksichtigt werden.
Welche Primärspannung wird für den EI 66/23 206 benötigt?
Die genaue Primärspannung, für die der Trafo ausgelegt ist, muss dem aufgedruckten Typenschild oder dem technischen Datenblatt entnommen werden. Typischerweise sind solche Transformatoren für gängige Netzspannungen wie 230V AC oder 115V AC ausgelegt. Es ist unerlässlich, die korrekte Primärspannung vor dem Anschluss zu überprüfen, um Schäden am Gerät und am Trafo zu vermeiden.
Ist der EI 66/23 206 für den Dauerbetrieb geeignet?
Ja, dieser Printtrafo ist für den zuverlässigen Dauerbetrieb unter Einhaltung der Nennleistung und der zulässigen Betriebstemperaturen ausgelegt. Die hochwertige Verarbeitung und die verwendeten Materialien gewährleisten eine hohe Lebensdauer, auch bei kontinuierlicher Belastung.
Was bedeutet die Angabe RM 35 mm?
RM steht für Reihen-Montageabstand (pitch). Die Angabe RM 35 mm bezieht sich auf den Abstand der Befestigungslöcher oder der Anschlusspins des Trafos auf der Leiterplatte. Dieser Wert ist wichtig für die korrekte Montage und die Kompatibilität mit den Bohrlöchern auf Ihrer Platine.
Welche Schutzmaßnahmen sind beim Einsatz dieses Trafos zu beachten?
Beim Anschluss und Betrieb des Trafos sind die üblichen Sicherheitsvorschriften für elektrische Geräte zu beachten. Dazu gehören die korrekte Erdung, die Vermeidung von Kurzschlüssen und die Sicherstellung, dass die Nennspannungen und -ströme nicht überschritten werden. Der Trafo sollte in einer gut belüfteten Umgebung montiert werden, um eine ausreichende Wärmeabfuhr zu gewährleisten.
Ist dieser Trafo für den Einsatz in Geräten mit Netzspannungsanschlüssen im öffentlichen Raum geeignet?
Für den Einsatz in Geräten, die für den öffentlichen oder professionellen Gebrauch bestimmt sind und direkt an das öffentliche Stromnetz angeschlossen werden, sind zusätzliche Sicherheitszertifizierungen und Einbauvorschriften zu beachten. Der EI 66/23 206 ist primär als Komponente für die Integration in kundenspezifische Schaltungen konzipiert. Es ist entscheidend, die Konformität des gesamten Endgeräts mit den relevanten Sicherheitsnormen (z.B. CE-Kennzeichnung) durch eine entsprechende Prüfung sicherzustellen.
