EI 60/25,5 124 – Printtrafo: Präzise Spannungsversorgung für anspruchsvolle Elektronikprojekte
Sie suchen nach einer zuverlässigen und präzisen Spannungsversorgung für Ihre Elektronikentwicklungen, Prototypen oder Kleinserienfertigung? Der EI 60/25,5 124 Printtrafo mit 25 VA Leistung und einer sekundären Ausgangsspannung von 24 V ist die ideale Lösung für Ingenieure, Hobbyelektroniker und Fertigungsbetriebe, die höchste Ansprüche an Stabilität und Effizienz stellen. Dieses Bauteil überbrückt die Lücke zwischen unspezifischen Standardtransformatoren und maßgeschneiderten Lösungen und bietet dabei eine herausragende Performance für eine Vielzahl von Anwendungen.
Die überlegene Wahl für professionelle Anforderungen
Im Vergleich zu minderwertigen oder unspezifischen Transformatoren zeichnet sich der EI 60/25,5 124 durch seine exakt definierte Nennleistung, seine geringen Leerlaufverluste und seine hohe Isolationsfestigkeit aus. Die primäre Wicklung ist auf eine präzise Anpassung an gängige Netzspannungen ausgelegt, während die sekundäre Wicklung stabilisierte 24 V liefert, die für eine breite Palette von elektronischen Schaltungen unerlässlich sind. Dies reduziert das Risiko von Beschädigungen empfindlicher Bauteile und gewährleistet die optimale Funktion Ihrer Systeme. Der kompakte Formfaktor und die Printmontagefähigkeit ermöglichen zudem eine platzsparende Integration in Ihre Schaltungsdesigns, was bei der Entwicklung moderner, kompakter Geräte von entscheidender Bedeutung ist.
Herausragende Leistungsmerkmale und Vorteile
- Präzise Spannungsregelung: Liefert konstant 24 V Sekundärspannung, essentiell für empfindliche Elektronik.
- Hohe Energieeffizienz: Optimierte Wicklung und Kernmaterialien minimieren Energieverluste im Leerlauf und unter Last.
- Kompakte Bauform: Der EI-Kern und das Printdesign ermöglichen eine platzsparende Integration auf Leiterplatten.
- Robuste Konstruktion: Gewährleistet Langlebigkeit und Zuverlässigkeit auch unter anspruchsvollen Umgebungsbedingungen.
- Universelle Anwendung: Geeignet für eine breite Palette von Stromversorgungen, Steuerungen und Messgeräten.
- Sichere Isolation: Erfüllt strenge Sicherheitsstandards für den Einsatz in professionellen und industriellen Umgebungen.
- Einfache Montage: Die Printmontage (RM 32,5 mm) vereinfacht den Bestückungsprozess erheblich.
Technische Spezifikationen und Materialgüte
Der EI 60/25,5 124 Printtrafo ist ein Musterbeispiel für durchdachte Ingenieurskunst, konzipiert für maximale Zuverlässigkeit und Leistung. Der verwendete EI-Kern, oft aus hochwertigem Silizium-Elektroblech gefertigt, minimiert Hystereseverluste und magnetische Streuflüsse, was zu einer verbesserten Effizienz und geringerer Wärmeentwicklung führt. Die Wicklungen sind sorgfältig mit isoliertem Kupferdraht realisiert, um eine hohe Stromtragfähigkeit und ausgezeichnete elektrische Isolation zu gewährleisten. Die Sekundärwicklung ist präzise auf die Nennspannung von 24 V abgestimmt, um die exakte Spannungsversorgung Ihrer Schaltungen sicherzustellen. Die primäre Wicklung ist für gängige Netzspannungen wie 230 V ausgelegt, was eine einfache Integration in standardmäßige Stromnetze ermöglicht. Der Montage-Rastermaß von 32,5 mm ist standardisiert und gewährleistet Kompatibilität mit vielen Leiterplattendesigns.
Einsatzgebiete: Wo der EI 60/25,5 124 glänzt
Die Vielseitigkeit des EI 60/25,5 124 Printtrafos eröffnet zahlreiche Anwendungsmöglichkeiten in diversen Branchen und im ambitionierten DIY-Bereich. Ob in der Medizintechnik, wo stabile und zuverlässige Spannungsversorgungen absolut kritisch sind, oder in der Automatisierungstechnik, wo präzise Steuerungen auf konstante Stromwerte angewiesen sind – dieser Transformator liefert die notwendige Performance. Auch in der Messtechnik, der Unterhaltungselektronik, für Labornetzteile oder als Herzstück von individuellen Beleuchtungssystemen spielt er seine Stärken aus. Die 25 VA Leistungskapazität ermöglicht die Versorgung von Schaltungen mit moderatem Strombedarf, was ihn zu einer ausgezeichneten Wahl für Entwicklungsboards, kleine Motortreiber, Sensorik-Systeme oder Audio-Verstärker macht.
| Merkmal | Spezifikation/Beschreibung |
|---|---|

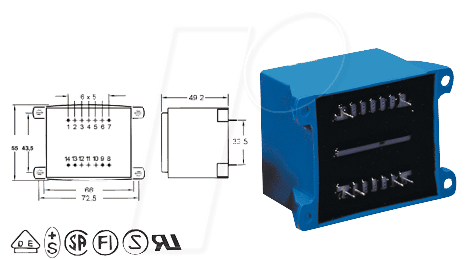

| Modell | EI 60/25,5 124 |
| Bauform | Printtrafo (EI-Kern) |
| Nennleistung (VA) | 25 VA |
| Sekundärspannung (V) | 24 V |
| Primärspannung (V) | Konzipiert für Standard-Netzspannungen (typ. 230 V, weitere Spannungen auf Anfrage oder spezifische Varianten) |
| Montage-Rastermaß (RM) | 32,5 mm |
| Kernmaterial | Hochwertiges Elektrolytblech (optimiert für geringe Verluste) |
| Isolationsklasse | Entspricht relevanten Sicherheitsnormen (z.B. VDE, UL) für sicheren Betrieb |
| Einsatztemperatur | Geeignet für typische Betriebstemperaturen in elektronischen Geräten (z.B. -20°C bis +85°C, spezifische Datenblattprüfung empfohlen) |
| Wicklungsmaterial | Hochreiner Kupferlackdraht |
Häufig gestellte Fragen zu EI 60/25,5 124 – Printtrafo, 25 VA, 24 V, RM 32,5 mm
Was genau ist ein EI-Printtrafo und welche Vorteile bietet er?
Ein EI-Printtrafo ist ein Transformator, dessen Kern die Form des Buchstabens „E“ und „I“ hat und der speziell für die direkte Montage auf Leiterplatten (Printplatten) konzipiert ist. Die EI-Bauform ermöglicht eine gute magnetische Kopplung und damit eine hohe Effizienz. Die Printmontagefähigkeit erleichtert die Integration in Schaltungen, spart Platz und vereinfacht den Fertigungsprozess im Vergleich zu Trafos mit Anschlussdrähten oder Klemmen.
Ist die Sekundärspannung von 24 V für alle Anwendungen geeignet?
Die Sekundärspannung von 24 V ist eine weit verbreitete und vielseitige Spannung für eine breite Palette von elektronischen Geräten. Sie wird häufig für die Stromversorgung von Sensoren, Aktoren, Relais, kleineren Motoren, LED-Beleuchtungssystemen, aber auch für die Einspeisung von Gleichspannungsreglern oder die Speisung von Logikschaltungen verwendet. Es ist jedoch immer ratsam, die spezifischen Spannungsanforderungen Ihrer Schaltung zu überprüfen.
Welche Netzspannungen kann die Primärseite des Trafos verarbeiten?
Der EI 60/25,5 124 Printtrafo ist typischerweise für die in Europa gebräuchliche Netzspannung von 230 V ausgelegt. Für andere Regionen mit abweichenden Netzspannungen (z.B. 120 V in Nordamerika) sind oft spezifische Varianten des Trafos erhältlich. Es ist wichtig, die genaue Spezifikation für die Primärwicklung zu prüfen, um sicherzustellen, dass sie mit Ihrem lokalen Stromnetz kompatibel ist.
Wie ist die Isolationsfestigkeit des Trafos spezifiziert?
Die Isolationsfestigkeit ist ein kritischer Sicherheitsparameter. Der EI 60/25,5 124 Printtrafo erfüllt in der Regel die Anforderungen relevanter Sicherheitsnormen wie VDE oder UL, was eine sichere Trennung zwischen Primär- und Sekundärseite gewährleistet. Dies schützt den Benutzer vor gefährlichen Spannungen und die angeschlossenen Geräte vor Überspannungen. Genaue Werte zur Prüfspannung und zur Schutzart sind im zugehörigen Datenblatt des Herstellers zu finden.
Was bedeutet die Nennleistung von 25 VA?
VA steht für Voltampere und ist die Einheit der Scheinleistung. Die Nennleistung von 25 VA gibt an, welche maximale Gesamtleistung der Transformator unter normalen Betriebsbedingungen liefern kann, ohne überlastet zu werden. Dies berücksichtigt sowohl die Wirkleistung (in Watt) als auch die Blindleistung. Sie sollten die Gesamtleistungsaufnahme Ihrer angeschlossenen Verbraucher berechnen und sicherstellen, dass diese deutlich unter 25 VA liegt, um eine sichere und zuverlässige Funktion zu gewährleisten.
Kann der Transformator dauerhaft unter Volllast betrieben werden?
Ein Transformator ist dafür ausgelegt, seine Nennleistung dauerhaft zu liefern, solange die Umgebungstemperatur im zulässigen Bereich liegt und die Kühlung ausreichend ist. Bei Dauerbetrieb unter Volllast ist es jedoch ratsam, die entstehende Wärmeentwicklung zu berücksichtigen und sicherzustellen, dass eine ausreichende Belüftung im Einbaugehäuse vorhanden ist. Eine Überlastung kann zu Überhitzung und vorzeitiger Alterung oder Beschädigung des Trafos führen.
Gibt es Besonderheiten bei der Montage des Printtrafos?
Die Montage eines Printtrafos ist durch seine Bauform und das standardisierte Rastermaß von 32,5 mm vereinfacht. Die Anschlusspins des Trafos werden direkt durch die vorgesehenen Bohrungen auf der Leiterplatte gesteckt und anschließend verlötet. Es ist wichtig, auf eine korrekte Lötverbindung zu achten, die mechanisch stabil ist und eine gute elektrische Leitfähigkeit gewährleistet. Achten Sie auch darauf, dass der Trafo fest auf der Platine sitzt, um Vibrationen zu minimieren.
