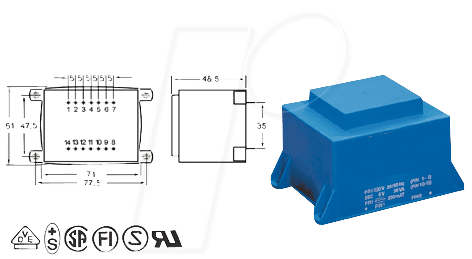

Effiziente Energieversorgung für Ihre anspruchsvollen Elektronikprojekte: Der EI 66/23 118 Printtrafo
Suchen Sie nach einer zuverlässigen und kompakten Lösung zur Spannungswandlung für Ihre Platinenlayouts? Der EI 66/23 118 Printtrafo mit einer Leistung von 36 VA, einem Ausgang von 18 V und einem Strom von 2 A ist die ideale Wahl für Entwickler und Ingenieure, die präzise und stabile Energieversorgung für ihre elektronischen Schaltungen benötigen. Dank seines Print-Designs und des kompakten RM 35 mm Rastermaßes fügt er sich nahtlos in bestehende oder neue Platinenlayouts ein und minimiert den Platzbedarf.
Überlegene Leistung und Zuverlässigkeit
Der EI 66/23 118 Printtrafo zeichnet sich durch seine herausragende Leistung und Robustheit aus, die ihn von Standardlösungen abhebt. Mit einer Nennleistung von 36 VA bietet er ausreichend Kapazität für anspruchsvolle Anwendungen, während die präzise Ausgangsspannung von 18 V und der Strom von 2 A eine stabile Energieversorgung gewährleisten. Dies ist entscheidend für die Langlebigkeit und Funktionalität empfindlicher elektronischer Komponenten. Im Vergleich zu ungeregelten oder unterdimensionierten Transformatoren minimiert der EI 66/23 118 unerwünschte Spannungsabfälle und Verzerrungen, was zu einer erhöhten Systemstabilität führt.
Technische Spezifikationen im Detail
Die präzise Auslegung und die hochwertige Verarbeitung des EI 66/23 118 Printtrafos sind fundamentale Faktoren für seine Leistungsfähigkeit. Die EI-Kerngeometrie, charakteristisch für diese Trafoserie, ermöglicht eine effiziente magnetische Kopplung und reduziert gleichzeitig Streuverluste. Dies schlägt sich in einem höheren Wirkungsgrad und einer geringeren Wärmeentwicklung nieder, was die Lebensdauer des Bauteils und der umgebenden Elektronikkomponenten signifikant erhöht. Das integrierte Print-Design mit einem Rastermaß von 35 mm erleichtert die direkte Bestückung auf Leiterplatten und spart wertvollen Platz im Gehäuse.
Vorteile des EI 66/23 118 Printtrafos
- Kompaktes Design für Leiterplattenmontage: Das Print-Design und das RM 35 mm Rastermaß ermöglichen eine platzsparende und direkte Integration auf Leiterplatten, ideal für moderne Elektronikentwicklungen.
- Hohe Energieeffizienz: Die EI-Kernkonstruktion und die optimierte Wicklungstechnologie sorgen für einen hohen Wirkungsgrad, was Energieverluste minimiert und die Wärmeentwicklung reduziert.
- Stabile Ausgangsspannung: Mit einer Nennleistung von 36 VA und einer präzisen Ausgangsspannung von 18 V bei 2 A werden empfindliche elektronische Komponenten zuverlässig versorgt.
- Langlebigkeit und Robustheit: Hochwertige Materialien und sorgfältige Fertigung gewährleisten eine lange Lebensdauer und Zuverlässigkeit auch unter anspruchsvollen Betriebsbedingungen.
- Vielseitige Anwendungsbereiche: Geeignet für eine breite Palette von Elektronikprojekten, von industriellen Steuerungen bis hin zu spezialisierter Messtechnik und Stromversorgungsmodulen.
- Geringe elektromagnetische Störungen (EMI): Die Bauweise minimiert die Abstrahlung von elektromagnetischen Feldern und schützt so benachbarte Schaltungen vor Störungen.
Detaillierte Produktmerkmale
Der EI 66/23 118 Printtrafo ist konzipiert, um den Anforderungen moderner Elektronikentwicklung gerecht zu werden. Seine Kernabmessungen im EI-Format tragen zu einer effizienten Verteilung des Magnetfeldes bei und optimieren die Leistung. Die primäre Wicklung ist für die üblichen Netzspannungen ausgelegt, während die sekundäre Wicklung eine stabile Ausgangsspannung von 18 V bei einer maximalen Strombelastbarkeit von 2 A liefert. Mit einer Gesamtleistung von 36 VA bietet dieser Trafo eine solide Basis für eine Vielzahl von Anwendungen, bei denen eine präzise und sichere Energieversorgung unerlässlich ist. Die Isolationseigenschaften und die thermische Belastbarkeit sind auf hohe Sicherheitsstandards und Zuverlässigkeit ausgelegt.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Typ | Printtrafo, EI-Bauform |
| Modell | EI 66/23 118 |
| Nennleistung | 36 VA |
| Ausgangsspannung | 18 V |
| Ausgangsstrom (maximal) | 2 A |
| Rastermaß (RM) | 35 mm |
| Primärspannung | (Typische Netzspannungen, je nach Ausführung – bitte spezifisches Datenblatt prüfen) |
| Sekundärwicklung | Effiziente Wicklung für 18 V AC Ausgang |
| Isolationsklasse | (Gemäß relevanten Normen, typischerweise Klasse B oder höher für erhöhte Sicherheit) |
| Betriebstemperatur | (Optimiert für den Einsatz in Elektronikgehäusen, typisch -25°C bis +70°C) |
| Konstruktion | Robust und vibrationsfest, für direkte Leiterplattenmontage |
Einsatzgebiete und Anwendungsszenarien
Der EI 66/23 118 Printtrafo findet breite Anwendung in Bereichen, die eine zuverlässige und kompakte Stromversorgung erfordern. Seine präzise Spannungsregelung und die robuste Bauweise machen ihn zu einer idealen Komponente für:
- Industrielle Steuerungs- und Automatisierungssysteme: Integration in SPS-Module, Sensorkonditionierung und Aktuatortreiber zur sicheren und stabilen Energieversorgung.
- Messtechnik und Laborgeräte: Einsatz in Präzisionsmessgeräten, Oszilloskopen und Signalgeneratoren, wo stabile Spannungen kritisch sind.
- Netzteile und Ladeelektronik: Als Kernkomponente in kundenspezifischen Netzteilen und Ladegeräten für elektronische Geräte.
- Audio- und Signalverarbeitung: Verwendung in Vorverstärkern, Mischpulten und Signalprozessoren, die eine saubere und brummfreie Stromversorgung benötigen.
- Gebäudeautomation und Sicherheitstechnik: Integration in Zutrittskontrollsysteme, Alarmanlagen und Beleuchtungssteuerungen.
- Prototypenentwicklung und Forschung: Eine verlässliche Wahl für Entwickler, die neue Schaltungen entwerfen und testen.
Die EI-Bauform minimiert Streufelder, was besonders wichtig ist, wenn der Trafo in der Nähe empfindlicher analoger oder digitaler Schaltungen platziert wird. Dies trägt zur Integrität des Gesamtsystems bei.
FAQ – Häufig gestellte Fragen zu EI 66/23 118 – Printtrafo, 36 VA, 18 V, 2 A, RM 35 mm
Ist dieser Trafo für den Dauerbetrieb geeignet?
Ja, der EI 66/23 118 Printtrafo ist für den Dauerbetrieb konzipiert, vorausgesetzt, die Nennleistung von 36 VA und die maximale Stromstärke von 2 A werden nicht überschritten und die Umgebungsbedingungen liegen innerhalb der Spezifikationen. Die robuste Konstruktion und die Materialwahl unterstützen eine hohe Lebensdauer.
Welche primäre Anschlussspannung ist üblich für diesen Trafo?
Die primäre Anschlussspannung hängt von der spezifischen Ausführung des EI 66/23 118 Printtrafos ab. Üblicherweise sind diese Trafos für Standard-Netzspannungen wie 230V AC oder 400V AC (bei dreiphasigen Ausführungen, hier aber nicht relevant) ausgelegt. Bitte prüfen Sie das Datenblatt des spezifischen Produkts, das Sie erwerben, um die genaue primäre Nennspannung zu ermitteln.
Wie beeinflusst das RM 35 mm Rastermaß die Montage?
Das Rastermaß von 35 mm gibt den Abstand der Anschlussbeine des Trafos auf der Leiterplatte an. Ein standardisiertes Rastermaß wie 35 mm erleichtert die Platzierung auf vielen gängigen Platinenlayouts und sorgt für eine sichere mechanische Befestigung durch Lötverbindungen.
Welche Vorteile bietet die EI-Bauform gegenüber anderen Trafobauformen?
Die EI-Bauform zeichnet sich durch eine gute Energieeffizienz, geringe Streuung des Magnetfeldes und eine kompakte Bauweise aus. Dies minimiert elektromagnetische Interferenzen (EMI) und ermöglicht eine einfache Integration in platzbeschränkte Designs, wie sie bei Printtrafos üblich sind.
Kann ich den Trafo überlasten, um kurzzeitig mehr Strom zu entnehmen?
Eine kurzzeitige Überlastung kann die Lebensdauer des Trafos erheblich verkürzen und zu Überhitzung führen. Es wird dringend empfohlen, die Nennleistung von 36 VA und den maximalen Strom von 2 A einzuhalten, um die Zuverlässigkeit und Sicherheit Ihrer Schaltung zu gewährleisten. Bei Bedarf sollten Sie eine Trafogröße mit höherer Leistung wählen.
Welche Schutzmaßnahmen sind bei der Installation zu beachten?
Wie bei allen elektrischen Komponenten sind geeignete Schutzmaßnahmen wie Sicherungen auf der Primär- und Sekundärseite zu implementieren. Eine fachgerechte Installation durch qualifiziertes Personal ist unerlässlich, um die Sicherheit zu gewährleisten und die Einhaltung relevanter Normen sicherzustellen.
Ist dieser Trafo für den Einsatz in Anwendungen mit hohen Anforderungen an die EMV geeignet?
Ja, die EI-Bauform ist bekannt für ihre guten EMV-Eigenschaften. Die reduzierte Streuung magnetischer Felder minimiert Störeinflüsse auf benachbarte Schaltungen und macht den EI 66/23 118 zu einer guten Wahl für EMV-kritische Anwendungen.
