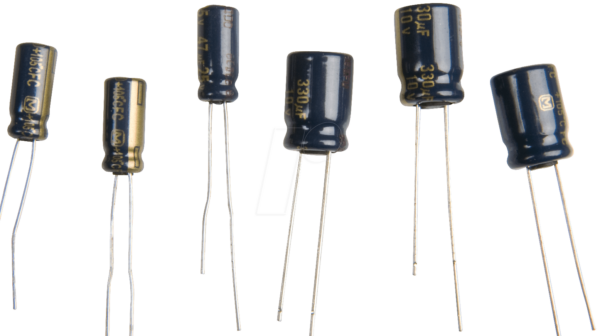

Präzisions-Elko ED-A 10U 400 V: Stabilität und Langlebigkeit für anspruchsvolle Schaltungen
Wenn Sie auf der Suche nach einem zuverlässigen und leistungsfähigen radialen Elektrolytkondensator für Ihre Elektronikprojekte sind, der auch unter anspruchsvollen Bedingungen seine Funktion erfüllt, dann ist der ED-A 10U 400 V die ideale Wahl. Dieser Kondensator wurde speziell entwickelt, um eine hohe Kapazitätsstabilität, eine lange Lebensdauer und eine exzellente Temperaturbeständigkeit zu gewährleisten, was ihn zu einem unverzichtbaren Bauteil für Entwickler und Hobbyisten macht, die Wert auf Präzision und Zuverlässigkeit legen.
Technische Exzellenz und überlegene Leistung
Der ED-A 10U 400 V zeichnet sich durch seine spezifischen technischen Merkmale aus, die ihn von Standardlösungen abheben. Mit einer Kapazität von 10 µF und einer Spannungsfestigkeit von 400 V ist er für eine Vielzahl von Anwendungen geeignet, bei denen eine präzise Filterung und Energiespeicherung erforderlich ist. Die Betriebstemperatur von bis zu 105°C unterstreicht seine Fähigkeit, auch in wärmeren Umgebungen stabil zu performen, was die Zuverlässigkeit Ihrer Schaltung erhöht und Ausfälle minimiert.
Hervorgehobene Vorteile des ED-A 10U 400 V
- Hohe Kapazitätsstabilität: Gewährleistet eine konsistente Performance über einen weiten Temperaturbereich und nach langer Betriebszeit, essentiell für präzise Filter- und Entkopplungsanwendungen.
- Erweiterte Lebensdauer: Die robuste Bauweise und die Verwendung hochwertiger Materialien sorgen für eine signifikant längere Betriebsdauer im Vergleich zu Standard-Elkos, was Wartungsintervalle verlängert und die Gesamtbetriebskosten senkt.
- Exzellente Temperaturbeständigkeit: Mit einer maximalen Betriebstemperatur von 105°C ist dieser Elko ideal für Anwendungen, die erhöhte Wärmeentwicklung aufweisen, wie z.B. in Netzteilen, Leistungselektronik oder industriellen Steuerungen.
- Geringer ESR (Equivalent Series Resistance): Ein niedriger Ersatzwiderstand sorgt für effizientere Energieübertragung und minimiert Leistungsverluste, was besonders in Schaltnetzteilen und Hochfrequenzanwendungen von Vorteil ist.
- Präzise Abmessungen und Rastermaß: Mit einem Gehäusedurchmesser von 10 mm und einer Länge von 20 mm sowie einem Rastermaß (RM) von 5,0 mm fügt er sich nahtlos in Standard-Leiterplattendesigns ein und erleichtert die Bestückung.
- Zuverlässigkeit in kritischen Anwendungen: Die hohe Qualität und die präzise Fertigung machen ihn zur bevorzugten Wahl für professionelle Entwicklungen, bei denen Ausfälle keine Option sind.
Einblicke in Material und Konstruktion
Die Konstruktion radialer Elektrolytkondensatoren wie dem ED-A 10U 400 V basiert auf einer sorgfältigen Auswahl von Materialien, die für ihre elektrischen Eigenschaften und ihre Langlebigkeit bekannt sind. Die Anode und Kathode werden durch eine dünne Oxidationsschicht getrennt, die als Dielektrikum fungiert. Diese Schicht wird elektrochemisch auf einer Aluminiumfolie erzeugt. Die hohe Spannungsfestigkeit von 400 V wird durch die Dicke dieser Oxidschicht bestimmt, die präzise kontrolliert wird. Die Elektrolytflüssigkeit, die als Kathodenkontakt dient, ist eine kritische Komponente, die nicht nur für die Kapazität, sondern auch für die Lebensdauer des Kondensators verantwortlich ist. Spezielle Elektrolytformulierungen bei Hochtemperatur-Elkos wie dem ED-A 10U 400 V sind darauf ausgelegt, auch bei erhöhten Temperaturen stabil zu bleiben und ein Austrocknen oder chemische Reaktionen zu minimieren. Die Gehäusekonstruktion aus robustem Kunststoff schützt die empfindlichen inneren Komponenten und trägt zur thermischen Stabilität bei. Die radialen Anschlüsse, auch Pins genannt, sind aus verzinntem Kupfer gefertigt, um eine ausgezeichnete Lötbarkeit und elektrische Leitfähigkeit zu gewährleisten.
Einsatzgebiete und Anwendungsbereiche
Der ED-A 10U 400 V ist ein vielseitiger Kondensator, der in zahlreichen elektronischen Schaltungen eingesetzt werden kann. Seine Hauptanwendungsbereiche umfassen:
- Netzteile: Sowohl in Schaltnetzteilen (SMPS) als auch in linearen Netzteilen fungiert er als Ausgangsfilter, um Spannungsspitzen zu glätten und eine stabile Gleichspannung zu liefern. Seine hohe Spannungsfestigkeit macht ihn ideal für Anwendungen mit höheren Versorgungsspannungen.
- Leistungselektronik: In Inverter-Schaltungen, Frequenzumrichtern und anderen Leistungselektronikmodulen wird er zur Energiespeicherung, Pulsglättung und Filterung eingesetzt.
- Audio- und Videoelektronik: In Verstärkern und anderen Audio-Systemen kann er für Filterzwecke oder als Koppelkondensator verwendet werden, um unerwünschte Frequenzen zu unterdrücken.
- Industrielle Steuerungen: In industriellen Automatisierungssystemen, wo Zuverlässigkeit und Langlebigkeit entscheidend sind, bietet der ED-A 10U 400 V die notwendige Stabilität.
- Hobby- und Prototypenentwicklung: Für ambitionierte Elektronikbastler und Ingenieure, die Wert auf qualitativ hochwertige Komponenten legen, ist dieser Elko eine ausgezeichnete Wahl für jedes neue Projekt.
- Motorsteuerungen und Antriebe: In Systemen zur Steuerung von Elektromotoren spielt er eine Rolle bei der Glättung von Stromversorgungen und der Filterung von Störsignalen.
Konstruktionsmerkmale und Qualitätsmerkmale
Die Designmerkmale des ED-A 10U 400 V sind auf maximale Leistung und Zuverlässigkeit ausgelegt:
- Radialer Aufbau: Ermöglicht eine einfache Montage auf Leiterplatten und ist für viele Standard-Schaltungsdesigns optimiert.
- Hochtemperatur-Ausführung: Die Fähigkeit, bei bis zu 105°C zu operieren, ist ein klares Qualitätsmerkmal, das die Zuverlässigkeit in thermisch anspruchsvollen Umgebungen garantiert.
- Spezifizierter Leckstrom: Obwohl nicht explizit in den Spezifikationen genannt, sind qualitativ hochwertige Elkos dafür bekannt, einen sehr geringen Leckstrom aufzuweisen, was für die Effizienz und die Langzeitstabilität von Schaltungen entscheidend ist.
- Lange Lebensdauer-Spezifikation: Kondensatoren für den professionellen Einsatz werden oft mit einer Mindestlebensdauer spezifiziert, die durch die Qualität der inneren Materialien und der Fertigungsprozesse bestimmt wird.
Technische Spezifikationen im Überblick
| Eigenschaft | Spezifikation |
|---|---|
| Typ | Radialer Elektrolytkondensator (Elko) |
| Modellbezeichnung | ED-A 10U 400 |
| Kapazität | 10 µF (Mikrofarad) |
| Nennspannung | 400 V (Volt) |
| Maximale Betriebstemperatur | 105°C |
| Gehäuseabmessungen (Durchmesser x Länge) | 10 mm x 20 mm |
| Rastermaß (RM) | 5,0 mm |
| Bauform | Radial |
| Gehäusematerial | Hochwertiger Kunststoff |
FAQ – Häufig gestellte Fragen zu ED-A 10U 400 – Elko radial, 10 uF, 400 V, 105°, 10 x 20 mm, RM 5,0
Was bedeutet die Angabe „105°C“ bei der maximalen Betriebstemperatur?
Die Angabe von 105°C bezieht sich auf die maximale Umgebungstemperatur, bei der der Elektrolytkondensator gemäß seinen Spezifikationen zuverlässig und mit garantierter Lebensdauer betrieben werden kann. Kondensatoren, die für höhere Temperaturen ausgelegt sind, bieten in der Regel eine längere Lebensdauer, da die Belastung durch thermische Beanspruchung geringer ist.
Ist dieser Elko für Anwendungen mit hoher Pulsbelastung geeignet?
Elektrolytkondensatoren wie der ED-A 10U 400 V sind grundsätzlich für Anwendungen mit hohen Spannungs- und Strombelastungen konzipiert. Die Fähigkeit, kurzzeitige hohe Stromimpulse aufzunehmen und zu speichern, macht ihn für viele Leistungselektronikanwendungen geeignet. Für extrem hohe Pulsbelastungen oder sehr schnelle Schaltvorgänge können jedoch spezielle Polymer- oder Folienkondensatoren besser geeignet sein.
Wie unterscheidet sich ein radialer Elko von einem axialen Elko?
Radiale Elkos haben ihre Anschlüsse (Pins) auf der gleichen Seite des Gehäuses und verlaufen parallel zueinander, ähnlich wie die Beine einer kleinen Kreatur. Axiale Elkos hingegen haben ihre Anschlüsse an gegenüberliegenden Enden des zylindrischen Gehäuses, sodass sie von den Seiten abstehen. Radiale Elkos sind aufgrund ihres Designs oft besser für die Montage auf Leiterplatten geeignet und nehmen weniger Platz in der Höhe ein.
Was ist das Rastermaß (RM) und warum ist es wichtig?
Das Rastermaß (RM) gibt den Abstand zwischen den Mittelpunkten der beiden radialen Anschlüsse des Kondensators an. Dieses Maß ist entscheidend für die Montage auf Leiterplatten, da es sicherstellt, dass der Kondensator korrekt in die vorgebohrten Löcher oder auf die Lötpads passt. Ein RM von 5,0 mm ist ein gängiges Standardmaß.
Kann ich den ED-A 10U 400 V als Ersatz für einen Elko mit geringerer Spannungsfestigkeit verwenden?
Ja, in der Regel können Sie einen Elko mit höherer Spannungsfestigkeit als Ersatz für einen mit geringerer verwenden. Dies erhöht die Sicherheit und Zuverlässigkeit der Schaltung. Beachten Sie jedoch, dass die Kapazität und die physikalischen Abmessungen des Ersatz-Elkos mit dem Original übereinstimmen sollten, es sei denn, Sie haben spezifische Gründe, diese zu ändern.
Wie wichtig ist der ESR-Wert für die Leistung des Kondensators?
Der ESR (Equivalent Series Resistance) ist ein kritischer Parameter für Elektrolytkondensatoren. Ein niedriger ESR bedeutet, dass der Kondensator weniger Energie in Form von Wärme verliert, wenn er Strom führt. Dies ist besonders wichtig in Schaltnetzteilen, wo der ESR den Wirkungsgrad beeinflusst und die Wärmeentwicklung im Kondensator reduziert. Niedriger ESR führt zu einer besseren Filterleistung und geringeren Leistungsverlusten.
Was sind die Hauptgründe für den Ausfall eines Elektrolytkondensators?
Die häufigsten Ursachen für den Ausfall von Elektrolytkondensatoren sind das Austrocknen des Elektrolyten (besonders bei älteren Modellen oder bei Überschreitung der maximalen Betriebstemperatur), das Überschreiten der Spannungsfestigkeit (was zu einem Kurzschluss oder einer internen Zerstörung führen kann), und die mechanische Belastung. Hochwertige Elkos wie der ED-A 10U 400 V sind so konstruiert, dass sie diese Ausfallursachen minimieren und eine lange Lebensdauer gewährleisten.
