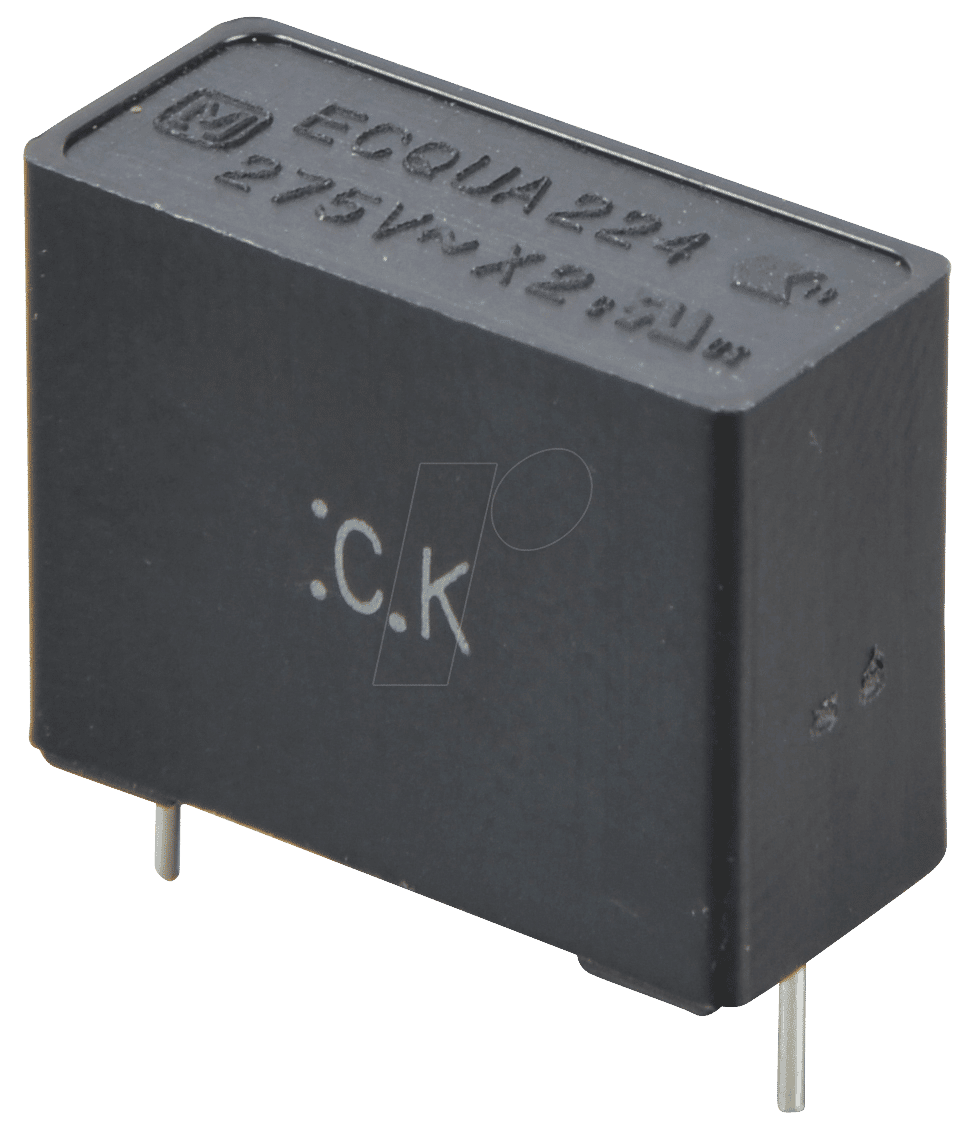

Ihr Schlüssel zur effektiven EMV-Entstörung: ECQUA 100N275AC3 Funkentstörkondensator
Störsignale und elektromagnetische Interferenzen (EMI) können die Leistung empfindlicher elektronischer Schaltungen erheblich beeinträchtigen und zu Fehlfunktionen führen. Der ECQUA 100N275AC3 Funkentstörkondensator ist speziell konzipiert, um genau diese Probleme zu lösen. Er ist die ideale Wahl für Ingenieure, Entwickler und Technik-Enthusiasten, die eine zuverlässige und leistungsstarke Entstörung für ihre AC-Anwendungen benötigen, insbesondere dort, wo Sicherheit und stabile Funktion oberste Priorität haben.
Überragende Entstöreffizienz durch X2-Spezifikation
Der ECQUA 100N275AC3 hebt sich durch seine X2-Klassifizierung von herkömmlichen Kondensatoren ab. Diese Klassifizierung definiert strenge Anforderungen an die Sicherheit und Zuverlässigkeit von Kondensatoren, die direkt an die Netzspannung angeschlossen werden. Im Gegensatz zu X1-Kondensatoren, die für Überspannungskategorien I bis III ausgelegt sind, ist der X2-Kondensator für die Überspannungskategorie II konzipiert und bietet somit einen exzellenten Schutz vor transienten Überspannungen, die im Stromnetz auftreten können.
Die überlegene Wahl des ECQUA 100N275AC3 gegenüber Standardlösungen liegt in seiner spezifischen Auslegung für die Entkopplung und Filterung von Störspannungen im Netz. Während einfache Entstörkondensatoren oft nur einen begrenzten Frequenzbereich abdecken, ist der ECQUA 100N275AC3 dank seiner Kapazität von 100 nF und der bewährten X2-Technologie in der Lage, ein breites Spektrum an Störfrequenzen effektiv zu dämpfen. Dies resultiert in einer gesteigerten Zuverlässigkeit Ihrer Geräte und einer Vermeidung von potenziellen Ausfällen, die durch unzureichende Entstörung verursacht werden könnten.
Kritische Vorteile und Anwendungsbereiche
- Hohe Zuverlässigkeit im Netzbetrieb: Als X2-Kondensator nach internationalen Normen (z.B. IEC 60384-14) bietet der ECQUA 100N275AC3 eine herausragende Betriebssicherheit. Er ist darauf ausgelegt, auch bei kurzzeitigen Spannungsspitzen sicher zu funktionieren, ohne durchzubrennen oder zu versagen.
- Effektive Funkentstörung: Die Kapazität von 100 Nanofarad (nF) in Kombination mit einer maximalen Betriebsspannung von 275 Volt (V) AC ermöglicht die effiziente Unterdrückung von hochfrequenten Störspannungen, die sich im Stromnetz ausbreiten können. Dies ist essenziell für Geräte, die empfindliche Signalverarbeitung durchführen.
- Breiter Betriebstemperaturbereich: Mit einer zulässigen Betriebstemperatur von bis zu 110°C ist dieser Kondensator für den Einsatz in anspruchsvollen Umgebungen geeignet, in denen höhere Temperaturen auftreten können, wie z.B. in Netzteilen oder Motorsteuerungen.
- Präzise Leistungstoleranz: Die Toleranz von ±20% gewährleistet, dass die Kapazität des Kondensators innerhalb eines akzeptablen Rahmens liegt, was für eine konsistente Entstöreffizienz unerlässlich ist.
- Optimale Montage: Mit einem Rastermaß von 15,0 mm (RM 15,0) lässt sich der Kondensator einfach und sicher auf Leiterplatten montieren, was eine nahtlose Integration in bestehende oder neue Designs ermöglicht.
- Vielfältige Einsatzmöglichkeiten: Ideal für den Einsatz in AC-Netzfiltern, vorgeschalteten Entstöreinheiten für Netzteile, Motorsteuerungen, Schaltnetzteilen und anderen Geräten, die eine robuste Entstörung erfordern, um die EMV-Richtlinien einzuhalten und die Geräteleistung zu optimieren.
Technische Spezifikationen im Detail
Der ECQUA 100N275AC3 Funkentstörkondensator repräsentiert eine fortschrittliche Lösung für die Elektromagnetische Verträglichkeit (EMV). Seine technischen Eigenschaften sind präzise auf die Anforderungen moderner Elektronik abgestimmt:
| Merkmal | Spezifikation | Qualitativer Vorteil |
|---|---|---|
| Typ | Funkentstörkondensator, AC-Kondensator | Speziell für die Entkopplung von Störsignalen im Wechselstromnetz konzipiert. |
| X-Klassifizierung | X2 | Erfüllt höchste Sicherheitsstandards für den direkten Netzanschluss; Schutz vor transienten Überspannungen. |
| Kapazität | 100 nF (Nanofarad) | Effektive Filterung eines breiten Frequenzspektrums von Störsignalen. |
| Nennspannung | 275 V AC | Sicherer Betrieb in gängigen Haushalts- und Industrieanwendungen mit Wechselstrom. |
| Rastermaß (RM) | 15,0 mm | Standardisierte Pin-Abstände für einfache und sichere Montage auf Leiterplatten (PCB). |
| Maximale Betriebstemperatur | 110°C | Zuverlässiger Einsatz auch in Umgebungen mit erhöhter Wärmeentwicklung, z.B. in Netzteilen. |
| Kapazitätstoleranz | ±20% | Garantierte Genauigkeit der Kapazität für konsistente Entstöreffizienz. |
| Gehäusematerial | Hochwertiges Polypropylen-Dielektrikum (typisch für X2-Kondensatoren) | Bietet ausgezeichnete dielektrische Eigenschaften, Selbstheilungsfähigkeit und Langlebigkeit. |
| Anwendungsgebiete | EMV-Filterung, Netzfilter, Leistungsfaktorkorrektur (PFC) Schaltungen, Netzteile, Motorsteuerungen | Vielseitig einsetzbar zur Einhaltung von EMV-Normen und zur Verbesserung der Systemstabilität. |
Präzise Auslegung für anspruchsvolle Schaltungen
Die sorgfältige Auswahl des Dielektrikums, typischerweise ein metallisiertes Polypropylen-Film, ist entscheidend für die Leistungsfähigkeit des ECQUA 100N275AC3. Dieses Material zeichnet sich durch seine hervorragende Selbstheilungsfähigkeit aus. Bei Überschreitung der Spannungsfestigkeit verdampft die metallisierte Schicht lokal, ohne dass der gesamte Kondensator versagt. Dies erhöht die Lebensdauer und Zuverlässigkeit erheblich, insbesondere in Umgebungen mit Spannungsspitzen.
Das Rastermaß von 15,0 mm ist ein etablierter Standard in der Elektronikindustrie. Es ermöglicht die einfache Integration in bestehende PCB-Designs und erleichtert die Bestückung durch automatische Bestückungsanlagen, was Produktionskosten senkt und die Effizienz steigert. Die Nennspannung von 275 V AC adressiert die Bedürfnisse von Netzgeräten, die direkt an das öffentliche Stromnetz angeschlossen werden. Die Kapazität von 100 nF ist ein bewährter Wert für die Filterung von Störfrequenzen, die typischerweise im Bereich von Kilohertz bis Megahertz liegen und sich über die Stromleitungen ausbreiten.
Häufig gestellte Fragen (FAQ)
Was bedeutet die X2-Klassifizierung für mich?
Die X2-Klassifizierung gemäß IEC 60384-14 besagt, dass der Kondensator für den Einsatz in der Überspannungskategorie II bestimmt ist. Das bedeutet, er ist für den direkten Anschluss an die Netzspannung ausgelegt und bietet einen angemessenen Schutz vor transienten Überspannungen, die im Niederspannungsnetz auftreten können. Er ist sicherer als ein Standard-Y-Kondensator und für Anwendungen, bei denen eine direkte Verbindung zum Netz besteht, die bevorzugte Wahl.
Warum ist eine Toleranz von ±20% bei einem Funkentstörkondensator akzeptabel?
Bei Funkentstörkondensatoren, die als Teil eines breiteren Filtersystems arbeiten, ist eine Toleranz von ±20% oft ausreichend. Die Hauptfunktion ist die Dämpfung von Störsignalen über einen breiten Frequenzbereich. Kleinere Abweichungen in der Kapazität werden durch die anderen Komponenten im Entstörkreis kompensiert. Für kritische Präzisionsanwendungen sind andere Kondensatortypen erforderlich.
Kann ich diesen Kondensator auch für Gleichstrom (DC) Anwendungen verwenden?
Obwohl der ECQUA 100N275AC3 primär für Wechselstrom (AC) Anwendungen entwickelt wurde, kann er in vielen DC-Anwendungen zur Entkopplung und Filterung eingesetzt werden, solange die DC-Betriebsspannung deutlich unter der Nennspannung von 275V liegt und die polare Natur von DC-Kondensatoren nicht relevant ist. Für reine DC-Anwendungen sind jedoch oft spezielle DC-Kondensatoren mit besserer Stabilität und geringeren Leckströmen verfügbar.
Welchen Einfluss hat die Betriebstemperatur von 110°C auf die Lebensdauer des Kondensators?
Eine höhere Betriebstemperatur kann die Lebensdauer eines Kondensators tendenziell verkürzen. Die Angabe von 110°C als maximale Betriebstemperatur bedeutet, dass der Kondensator für diesen Temperaturbereich spezifiziert ist und unter diesen Bedingungen eine garantierte Lebensdauer erreicht. Bei dauerhafter Auslastung am oberen Limit der Temperatur ist jedoch eine sorgfältige Auslegung der umgebenden Komponenten und eine ausreichende Kühlung ratsam.
Wie wird der Funkentstörkondensator in einem Netzfilter eingesetzt?
Ein Funkentstörkondensator, wie der ECQUA 100N275AC3, wird typischerweise in Verbindung mit Induktivitäten (Spulen) in einem LC-Filter eingesetzt. Er wird parallel zur Last oder zur Stromversorgung geschaltet, um hochfrequente Störsignale abzuleiten und so die EMV-Konformität des Gerätes zu gewährleisten und die Signalintegrität zu verbessern.
Welche Normen muss ein X2-Kondensator erfüllen?
Ein X2-Kondensator muss eine Reihe von internationalen Normen erfüllen, allen voran die IEC 60384-14. Diese Norm spezifiziert die Anforderungen an die Sicherheit, die Zuverlässigkeit, die Kapazitätstoleranzen und die Kennzeichnung von Kondensatoren, die für den direkten Anschluss an die Netzspannung bestimmt sind.
Ist der ECQUA 100N275AC3 selbstheilend?
Ja, Funkentstörkondensatoren mit einem Dielektrikum aus metallisiertem Polypropylen, wie sie typischerweise bei X2-Kondensatoren zum Einsatz kommen, weisen eine Selbstheilungsfähigkeit auf. Das bedeutet, dass bei lokaler Überlastung oder Beschädigung des Dielektrikums die metallisierte Schicht verdampfen kann, wodurch ein Kurzschluss vermieden wird und der Kondensator oft weiterhin seine Funktion, wenn auch mit leicht veränderter Kapazität, erfüllen kann.
