Maximale Motorsicherheit und zuverlässiger Schutz für Ihre Anlagen

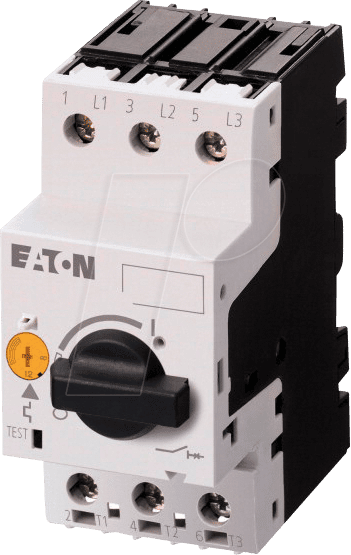

Der EATON 278489 Motorschutzschalter ist die ideale Lösung zur präzisen Absicherung von Elektromotoren gegen Überlastung und Kurzschluss. Er richtet sich an Elektroinstallateure, Maschinenbauer und Instandhaltungsfachleute, die höchste Anforderungen an die Betriebssicherheit und Lebensdauer ihrer elektrischen Anlagen stellen. Mit seiner robusten Konstruktion und den fein abgestimmten Schutzfunktionen minimiert dieser Schalter ungeplante Ausfallzeiten und schützt Ihre wertvollen Maschinen.
Die überlegene Wahl für professionellen Motorschutz
Im Vergleich zu herkömmlichen Sicherungselementen bietet der EATON 278489 Motorschutzschalter eine deutlich überlegene Schutzfunktion. Seine einstellbare thermische Auslöseschwelle (Ir) ermöglicht eine präzise Anpassung an die spezifischen Nennströme Ihrer Motoren, was unnötige Auslösungen durch kurzzeitige Anlaufströme verhindert und gleichzeitig maximalen Schutz vor dauerhafter Überlastung gewährleistet. Die integrierte Kurzschlusserkennung und -abschaltung sorgt für sofortige Unterbrechung bei gefährlichen Stromspitzen, ein entscheidender Vorteil für die Langlebigkeit Ihrer Motoren und die Sicherheit Ihrer gesamten Anlage.
Schutzfunktionen im Detail
Der EATON 278489 Motorschutzschalter kombiniert mehrere essenzielle Schutzmechanismen in einem einzigen, kompakten Gerät. Diese hochentwickelte Technologie schützt nicht nur den Motor selbst, sondern trägt auch zur Gesamtsicherheit und Effizienz Ihrer elektrischen Installation bei. Die präzise Einstellung des Überlastschutzes ist dabei entscheidend für die Optimierung der Energieeffizienz.
- Thermischer Überlastschutz: Schützt den Motor zuverlässig vor Beschädigung durch langfristige Überlastung, indem er die tatsächliche Erwärmung des Motors simuliert. Die präzise Einstellbarkeit im Bereich von 25 bis 32 A erlaubt eine Feinabstimmung auf nahezu jeden Motor.
- Magnetischer Kurzschlussschutz: Bietet einen schnellen und zuverlässigen Schutz gegen gefährliche Kurzschlüsse durch eine definierte magnetische Auslöseschwelle, die für den Schutz Ihrer Anlage unerlässlich ist.
- Phasenschutz: Der 3-polige Aufbau stellt sicher, dass alle drei Außenleiter überwacht und im Falle einer Störung (z.B. einphasiger Ausfall) abgeschaltet werden, um schädliche Spannungsasymmetrien zu verhindern.
- Einstellbarer Ansprechstrom (Ir): Ermöglicht die individuelle Anpassung des Überlastschutzes an den Nennstrom des Motors. Dies minimiert Fehlfunktionen und maximiert die Effizienz.
- Robustheit und Langlebigkeit: Konzipiert für den industriellen Einsatz, widersteht dieser Motorschutzschalter Umwelteinflüssen und mechanischer Belastung.
Technische Spezifikationen und Konstruktionsmerkmale
Der EATON 278489 Motorschutzschalter ist das Ergebnis jahrelanger Erfahrung in der Entwicklung von Schutzschaltgeräten. Seine Konstruktion ist auf Zuverlässigkeit, einfache Installation und lange Lebensdauer ausgelegt. Der Schraubanschluss ermöglicht eine feste und sichere Verbindung, die auch unter anspruchsvollen Bedingungen Bestand hat. Die kompakte Bauweise integriert sich nahtlos in bestehende Schaltschranklösungen.
| Eigenschaft | Detail |
|---|---|
| Hersteller | EATON |
| Modell-Nummer | 278489 |
| Typ | Motorschutzschalter |
| Polanzahl | 3-polig |
| Einstellbereich Überlastschutz (Ir) | 25 – 32 A |
| Schutzart | IP20 (Gerät selbst, Schutz vor Berührung und Fremdkörpern > 12,5 mm) |
| Anschlussart | Schraubanschluss |
| Einbaulage | Beliebig, empfohlen ist vertikale oder horizontale Montage für optimale Funktion |
| Bemessungsbetriebsspannung (Ue) | Bis zu 690 V AC (abhängig von Anwendung und Konfiguration) |
| Bemessungsisolationsspannung (Ui) | 690 V AC |
| Schaltvermögen (Icu) | Entsprechend EN 60947-4-1 Normen, typischerweise ausreichend für den Schutz von Niederspannungsmotoren in Verteilungen. Genaue Werte sind den technischen Datenblättern des spezifischen Produktdesigns zu entnehmen. |
| Betriebstemperaturbereich | -25 °C bis +55 °C (mit Leistungsreduzierung oberhalb von 40 °C) |
| Gehäusematerial | Hochwertiger, flammhemmender Kunststoff, der mechanische Stabilität und elektrische Isolation gewährleistet. |
| Zertifizierungen | Konformität mit relevanten internationalen Normen wie IEC/EN 60947-4-1, UL, CSA. |
| Einsatzbereiche | Industrielle Maschinen, Pumpenantriebe, Lüftungsanlagen, Fördertechnik, Werkzeugmaschinen und überall dort, wo Motoren zuverlässig geschützt werden müssen. |
Vorteile für Ihre Anwendung
Die Integration des EATON 278489 Motorschutzschalters in Ihre elektrischen Systeme bringt signifikante Vorteile mit sich, die sich direkt auf Effizienz, Kosten und Sicherheit auswirken.
- Reduzierung von Ausfallzeiten: Durch präventiven Schutz vor Überlast und Kurzschluss werden unerwartete Maschinenausfälle minimiert.
- Erhöhung der Lebensdauer von Motoren: Der Schalter schützt Motoren vor schädlichen Betriebsbedingungen, die zu vorzeitiger Abnutzung oder Ausfall führen können.
- Optimierung von Energieverbrauch: Eine korrekte Einstellung des Überlastschutzes verhindert unnötige Abschaltungen und ermöglicht dem Motor, effizient zu arbeiten, ohne dabei überlastet zu werden.
- Vereinfachte Installation: Die kompakte Bauweise und der Schraubanschluss erleichtern die Integration in bestehende oder neue Schaltschrankkonfigurationen.
- Konformität mit Normen: Die Einhaltung internationaler Sicherheitsstandards garantiert eine normgerechte und sichere elektrische Installation.
- Flexibilität bei der Auslegung: Der einstellbare Auslösestrombereich ermöglicht die Anpassung an eine breite Palette von Motoren und Anwendungen.
Anwendungsbereiche und Integration
Der EATON 278489 Motorschutzschalter ist universell einsetzbar in nahezu jeder industriellen oder gewerblichen Umgebung, wo Elektromotoren betrieben werden. Seine robuste Bauweise und die hohe Zuverlässigkeit machen ihn zur ersten Wahl für Anwendungen, bei denen Ausfallzeiten kostspielig sind oder Sicherheitsrisiken bestehen. Typische Einsatzfelder umfassen:
- Industrielle Fertigungsanlagen
- Pumpen- und Kompressorsysteme
- Förder- und Transportsysteme
- Lüftungs- und Klimatisierungstechnik
- Werkzeugmaschinen und Bearbeitungszentren
- Automatisierungstechnik
- Lebensmittelverarbeitungsmaschinen
Die Integration erfolgt typischerweise direkt in den Motorzuleitungsstromkreis. Die Einstellbarkeit des Auslösestroms ermöglicht eine genaue Anpassung an die Motorleistung, wodurch die Schutzfunktion optimiert und unnötige Auslösungen vermieden werden. Der Schraubanschluss gewährleistet eine sichere und dauerhafte elektrische Verbindung, selbst unter vibrierenden Bedingungen.
Häufig gestellte Fragen (FAQ)
Was bedeutet der Einstellbereich Ir = 25 – 32 A?
Dieser Bereich gibt an, bei welchem Strom der thermische Überlastschutz des Schalters auslöst. Sie können den genauen Auslösestrom durch Drehen eines Einstellrads zwischen 25 und 32 Ampere festlegen, um ihn optimal an den Nennstrom Ihres Motors anzupassen. Dies ist entscheidend, um den Motor effektiv vor Überlastung zu schützen, ohne dass es bei normalen Anlaufströmen zu ungewollten Abschaltungen kommt.
Ist dieser Motorschutzschalter für jeden Elektromotor geeignet?
Der EATON 278489 ist für 3-phasige Wechselstrommotoren konzipiert, deren Nennstrom innerhalb des Einstellbereichs von 25 bis 32 Ampere liegt. Für Motoren außerhalb dieses Bereichs oder für spezielle Anwendungen (z.B. Gleichstrommotoren) sind möglicherweise andere Schaltermodelle erforderlich. Es ist immer ratsam, die Spezifikationen Ihres Motors mit den technischen Daten des Schutzschalters abzugleichen.
Welche Art von Kurzschlussschutz bietet der Schalter?
Der Motorschutzschalter verfügt über einen integrierten magnetischen Kurzschlussschutz. Dieser löst bei sehr hohen Stromspitzen, die durch Kurzschlüsse verursacht werden, sofort aus und unterbricht den Stromkreis, um Schäden am Motor und der elektrischen Anlage zu verhindern. Die Auslöseschwelle für den Kurzschlussschutz ist fest voreingestellt und auf den Schutzbereich abgestimmt.
Welche Vorteile hat ein 3-poliger Motorschutzschalter gegenüber einem 1-poligen?
Ein 3-poliger Motorschutzschalter schaltet alle drei Außenleiter eines Drehstromsystems ab. Dies ist essenziell, um den Motor bei einem einphasigen Ausfall oder anderen Störungen im Netz vor schädlichen Spannungsasymmetrien zu schützen, die zu Überhitzung und Beschädigung führen könnten. Ein 1-poliger Schalter würde nur einen Leiter unterbrechen und somit keinen ausreichenden Schutz für Drehstrommotoren bieten.
Wie wird der Motorschutzschalter montiert?
Der EATON 278489 verfügt über einen Schraubanschluss für die elektrische Verbindung. Die Montage im Schaltschrank erfolgt in der Regel auf einer Hutschiene (DIN-Schiene) oder durch Verschraubung in einer geeigneten Einbauvorrichtung, je nach spezifischer Schaltschrankausstattung. Die genauen Montagedetails entnehmen Sie bitte dem beiliegenden Handbuch.
Was bedeutet die Schutzart IP20?
IP20 steht für den Schutzgrad des Geräts. „IP“ steht für „Ingress Protection“. Die erste Ziffer „2“ bedeutet, dass der Schalter vor festen Fremdkörpern mit einem Durchmesser von mehr als 12,5 mm geschützt ist (z.B. Finger). Die zweite Ziffer „0“ bedeutet, dass kein Schutz gegen eindringendes Wasser vorhanden ist. Daher ist der Schalter für den Einsatz in trockenen Innenräumen konzipiert und sollte vor Feuchtigkeit und direkter Wasserbeschädigung geschützt werden.
Welche weiteren Sicherheitsfunktionen sind integriert?
Neben dem thermischen Überlastschutz und dem magnetischen Kurzschlussschutz ist der 3-polige Aufbau ein wesentlicher Sicherheitsaspekt, der den Motor vor Phasenausfällen schützt. Viele Motorschutzschalter von EATON bieten zudem die Möglichkeit, Hilfskontakte für Fernsignalisierung oder zur Anbindung an übergeordnete Steuerungssysteme zu integrieren, was die Sicherheit und Überwachung der Anlage weiter erhöht.
