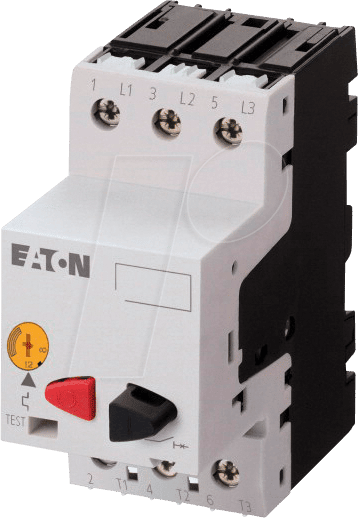

Schützen Sie Ihre Motoren zuverlässig: EATON 278481 Motorschutzschalter
Für Elektrotechniker, Anlagenbauer und Instandhaltungsfachleute stellt die zuverlässige Absicherung von Elektromotoren gegen Überlast und Kurzschluss eine kritische Anforderung dar. Der EATON 278481 Motorschutzschalter ist die ideale Lösung, um Motoren im Leistungsbereich von bis zu 1,5 kW effektiv zu schützen und so kostspielige Ausfälle und Beschädigungen zu verhindern. Er bietet präzise Einstellmöglichkeiten und eine robuste Bauweise für den professionellen Einsatz.
Maximale Motorsicherheit und Betriebskontinuität
Im Gegensatz zu einfachen Sicherungsautomaten bietet der EATON 278481 Motorschutzschalter eine selektive und thermische Auslösung, die exakt auf die Bedürfnisse von Elektromotoren abgestimmt ist. Dies minimiert unnötige Abschaltungen bei kurzzeitigen Anlaufströmen und schützt dennoch zuverlässig vor schädlicher Überlastung, die zu einer Überhitzung und damit zu Motorschäden führen kann. Die präzise Einstellbarkeit des Überlastauslösers (Ir = 1,6 – 2,5 A) ermöglicht eine optimale Anpassung an die spezifischen Leistungsdaten Ihres Motors, was die Lebensdauer signifikant verlängert und die Betriebssicherheit erhöht.
Anwendungsbereiche und Einsatzmöglichkeiten
Der EATON 278481 Motorschutzschalter ist konzipiert für den robusten Einsatz in industriellen Umgebungen und anspruchsvollen Applikationen. Seine primäre Funktion ist der Schutz von Elektromotoren in:
- Pumpensystemen
- Lüftungsanlagen
- Förderbändern
- Werkzeugmaschinen
- Kompressoren
- Und vielen weiteren motorgetriebenen Anlagen, wo zuverlässiger Überlastschutz unerlässlich ist.
Die Bemessungsspannung von bis zu 690 V macht ihn zudem für eine breite Palette von industriellen Stromversorgungen geeignet. Die Schutzart IP20 gewährleistet Schutz vor festen Fremdkörpern größer als 12,5 mm und somit eine sichere Handhabung in trockenen Umgebungen.
Technische Exzellenz und EATON-Qualität
EATON steht für höchste Qualität und Zuverlässigkeit in der Elektrotechnik. Der 278481 Motorschutzschalter verkörpert diese Werte durch seine sorgfältige Konstruktion und den Einsatz hochwertiger Materialien. Die präzise Auslösecharakteristik gewährleistet eine konsistente Leistung, auch unter extremen Betriebsbedingungen. Dies reduziert das Risiko von Ausfallzeiten und Wartungsaufwand, was ihn zu einer wirtschaftlich sinnvollen Investition für jedes Unternehmen macht, das auf die kontinuierliche Verfügbarkeit seiner Anlagen angewiesen ist.
Umfassende Schutzfunktionen im Detail
Der EATON 278481 Motorschutzschalter bietet ein Spektrum an Schutzfunktionen, die über einfachen Leitungsschutz hinausgehen:
- Thermischer Überlastschutz: Ein Bimetallauslöser simuliert die Erwärmung des Motors und schützt effektiv vor schleichender Überlastung, die zu einer Beschädigung der Isolation führen kann. Die Einstellbarkeit auf 1,6 – 2,5 A erlaubt eine präzise Kalibrierung auf den Nennstrom des Motors.
- Kurzschlussschutz: Ein integrierter elektromagnetischer Auslöser schützt den Motor und die nachgeschaltete Installation vor den zerstörerischen Kräften eines Kurzschlusses. Dies sorgt für maximale Sicherheit und minimiert Schäden.
- Phasenausfallschutz: Durch die Überwachung der Phasenströme kann ein Ausfall einer Phase erkannt und die Anlage sicher abgeschaltet werden, um eine Überhitzung des Motors durch ungleichen Stromfluss zu verhindern.
- Manuelle Wiederinbetriebnahme: Nach einer Auslösung kann der Motorschutzschalter nach Behebung der Störungsursache manuell wieder eingeschaltet werden, was eine schnelle Wiederaufnahme des Betriebs ermöglicht.
- Schaltfunktion: Neben dem reinen Schutz dient der Motorschutzschalter auch als Hauptschalter für den Motor.
Konstruktion und Montage für höchste Anforderungen
Die Konstruktion des EATON 278481 ist auf Langlebigkeit und einfache Integration ausgelegt. Die kompakten Abmessungen und die Möglichkeit der Aufputz- oder Hutschienenmontage (je nach Zubehör) erleichtern die Installation auch in bestehenden Schaltschränken. Die robusten Klemmen gewährleisten eine sichere und dauerhafte elektrische Verbindung, selbst bei hoher Strombelastung und Vibrationen.
Produktmerkmale im Überblick
| Merkmal | Beschreibung |
|---|---|
| Modellbezeichnung | EATON 278481 |
| Produkttyp | Motorschutzschalter |
| Bemessungsspannung | Bis 660 V / 690 V AC |
| Max. Motorleistung (bei 690 V) | 1.5 kW |
| Einstellbarer Überlastauslöser (Ir) | 1.6 A – 2.5 A |
| Schutzart | IP20 (nicht berührungsgeschützt, Körperschutz gegen Festkörper > 12,5mm) |
| Auslösecharakteristik | Thermisch-magnetisch, selektiv zum Schutz von Elektromotoren |
| Montageart | Aufputz oder Hutschienenmontage (erfordert entsprechendes Zubehör) |
| Betriebstemperatur | -25°C bis +55°C (reduzierte Leistungsfähigkeit bei extremen Temperaturen möglich) |
| Anschlussart | Schraubklemmen für zuverlässige elektrische Verbindungen |
| Materialien | Hochwertige Kunststoffe für Gehäuse und interne Komponenten, optimiert für elektrische Isolations- und mechanische Belastbarkeit. |
| Zulassungen und Normen | Erfüllt relevante internationale und europäische Normen für elektrische Sicherheit und Komponenten (z.B. IEC/EN 60947-4-1). |
FAQ – Häufig gestellte Fragen zu EATON 278481 – Motorschutzschalter, 660 V 690 V: 1.5 kW, Ir= 1.6 – 2.5 A, IP20
Was ist die Hauptfunktion eines Motorschutzschalters wie des EATON 278481?
Die Hauptfunktion des EATON 278481 Motorschutzschalters ist der Schutz von Elektromotoren vor Schäden, die durch Überlastung (thermisch) oder Kurzschluss (magnetisch) entstehen können. Er sorgt für eine zuverlässige Abschaltung, um Motoren, Leitungen und die gesamte Anlage zu schützen.
Für welche Motoren ist der EATON 278481 geeignet?
Der EATON 278481 ist für Elektromotoren mit einer maximalen Leistung von 1,5 kW bei einer Bemessungsspannung von bis zu 690 V ausgelegt. Der einstellbare Überlastauslöserbereich von 1,6 A bis 2,5 A ermöglicht eine Anpassung an Motoren, deren Nennstrom in diesem Bereich liegt.
Was bedeutet die Schutzart IP20?
Die Schutzart IP20 bedeutet, dass das Gerät gegen feste Fremdkörper mit einem Durchmesser größer als 12,5 mm geschützt ist und somit eine Berührung mit Fingern verhindert. Es bietet jedoch keinen Schutz gegen Wasser oder Staub und ist daher für trockene Umgebungen vorgesehen.
Wie wird der EATON 278481 Motorschutzschalter eingestellt?
Die Einstellung des Überlastschutzes erfolgt über einen Drehregler, mit dem der gewünschte Auslösestrom (Ir) im Bereich von 1,6 A bis 2,5 A eingestellt werden kann. Dies sollte basierend auf dem Nennstrom des zu schützenden Motors erfolgen, wie im Motordatenblatt angegeben.
Kann der EATON 278481 auch als Hauptschalter verwendet werden?
Ja, der EATON 278481 Motorschutzschalter verfügt über eine Schaltfunktion und kann somit auch als Hauptschalter zur Ein- und Ausschaltung des Motors eingesetzt werden. Dies vereinfacht die Schaltapparatur in manchen Anwendungen.
Ist der EATON 278481 für den Einsatz in explosionsgefährdeten Bereichen geeignet?
Nein, die Schutzart IP20 und die allgemeine Konstruktion des EATON 278481 Motorschutzschalters sind nicht für den Einsatz in explosionsgefährdeten Bereichen konzipiert. Für solche Anwendungen sind spezielle ATEX-zertifizierte Geräte erforderlich.
Was sind die Vorteile gegenüber einem herkömmlichen Leitungsschutzschalter?
Der Hauptvorteil gegenüber einem Leitungsschutzschalter (LS-Schalter) liegt in der selektiven Auslösecharakteristik. Ein Motorschutzschalter ist optimiert für die spezifischen Stromverläufe von Elektromotoren, insbesondere die hohen Anlaufströme. Er löst bei Überlast langsamer aus als ein LS-Schalter, schützt aber dennoch zuverlässig vor schädlicher Dauerüberlastung, ohne unnötige Auslösungen zu verursachen.
