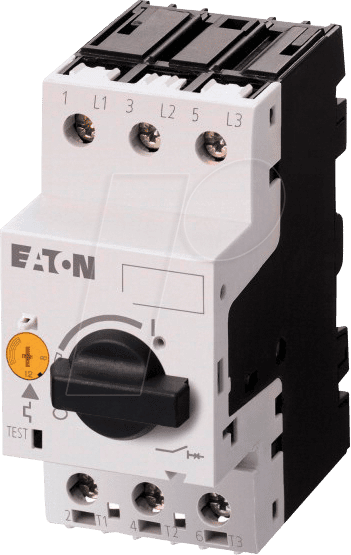

Zuverlässiger Schutz für Ihre Motoren: EATON 072737 Motorschutzschalter
Der EATON 072737 Motorschutzschalter, 3-polig, mit einem Einstellbereich von 2,5 bis 4 A und einfacher Schraubanschlusstechnik, ist die optimale Lösung zur Absicherung elektrischer Motoranlagen vor Überlastung und Kurzschluss. Speziell entwickelt für Industrieanwendungen, Werkstätten und Anlagenbauer, bietet dieses Präzisionsinstrument maximalen Schutz für Ihre wertvollen Maschinen und gewährleistet unterbrechungsfreie Betriebsabläufe.
Industriestandard für maximale Sicherheit und Leistung
In industriellen Umgebungen, wo die Zuverlässigkeit von Maschinen oberste Priorität hat, sind hochwertige Motorschutzschalter unverzichtbar. Der EATON 072737 erfüllt diese hohen Anforderungen durch seine robuste Bauweise und seine präzise Auslösecharakteristik. Im Gegensatz zu einfacheren thermischen Überlastrelais bietet dieser Motorschutzschalter einen integrierten Kurzschlussschutz, der einen zuverlässigen Schutz vor den kritischsten Fehlerströmen gewährleistet. Die klare Einstellung des Überlaststroms mittels eines gut zugänglichen Stellrings ermöglicht eine einfache und sichere Konfiguration, die exakt auf die Nennstromstärke des zu schützenden Motors abgestimmt werden kann. Die 3-polige Ausführung sorgt für eine vollständige Abschaltung aller Leiter im Fehlerfall, was die Sicherheit erhöht und Schäden an der Motorwicklung minimiert.
Präzision und Langlebigkeit durch EATON-Qualität
EATON ist ein weltweit anerkannter Spezialist für Energiemanagement und Sicherheitstechnik. Mit dem Modell 072737 profitieren Sie von jahrzehntelanger Erfahrung und kontinuierlicher Weiterentwicklung im Bereich des elektrischen Schutzes. Die Verwendung hochwertiger Materialien und die sorgfältige Fertigung garantieren eine außergewöhnliche Langlebigkeit und Zuverlässigkeit, selbst unter anspruchsvollsten Betriebsbedingungen wie Vibrationen, Temperaturschwankungen und Staubbelastung. Die Schraubanschlusstechnik gewährleistet eine feste und sichere Verbindung, die auch bei mechanischen Belastungen stabil bleibt und somit unerwünschte Übergangswiderstände und potenzielle Brandgefahren vermeidet.
Vorteile des EATON 072737 Motorschutzschalters
- Umfassender Motorschutz: Bietet zuverlässigen Schutz vor Überlastung und Kurzschluss und verhindert so kostspielige Motorschäden und ungeplante Ausfallzeiten.
- Präzise Einstellbarkeit: Der Überlastbereich von 2,5 – 4 A erlaubt eine exakte Anpassung an die spezifischen Anforderungen des Motors, optimiert den Energieverbrauch und maximiert die Lebensdauer.
- Einfache Installation: Die Schraubanschlusstechnik ermöglicht eine schnelle und sichere Montage, auch für Fachpersonal ohne Spezialwerkzeug.
- Hohe Betriebssicherheit: Die 3-polige Ausführung und die integrierte thermische und magnetische Auslösung sorgen für maximale Sicherheit für Mensch und Maschine.
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien, hält der Motorschutzschalter auch widrigen Umgebungsbedingungen stand und gewährleistet eine lange Lebensdauer.
- Platzsparende Bauweise: Das kompakte Design ermöglicht eine effiziente Integration in Schaltschränke und Anlagen, auch bei beengten Platzverhältnissen.
- Globale Standards: Erfüllt internationale Normen und Zertifizierungen, was die Kompatibilität und Sicherheit in verschiedenen globalen Märkten gewährleistet.
Technische Spezifikationen im Detail
| Merkmal | EATON 072737 |
|---|---|
| Produktkategorie | Motorschutzschalter |
| Hersteller | EATON |
| Modellnummer | 072737 |
| Polanzahl | 3-polig |
| Einstellbarer Überlaststrom (Ir) | 2,5 – 4 A |
| Anschlussart | Schraubanschluss |
| Auslösecharakteristik | Thermisch-magnetisch (Überlast und Kurzschluss) |
| Bemessungsbetriebsspannung (Ue) | Typischerweise bis 690 V AC, abhängig von der spezifischen Ausführung und Normenkonformität |
| Bemessungsisolationsspannung (Ui) | Typischerweise bis 690 V AC |
| Schutzart (Gerät) | IP20 (Schutz gegen Fremdkörper ab 12,5 mm) |
| Umgebungstemperatur (Betrieb) | -25 °C bis +55 °C (mit Reduzierung des Nennstroms bei höheren Temperaturen) |
| Montageart | Tragschienenmontage (Standard) oder Schraubbefestigung (je nach Zubehör) |
| Anwendung | Direktschutz von Elektromotoren, Teil von Schaltanlagen und Steuerungen |
| Konformität | IEC/EN 60947-4-1, IEC/EN 60947-2 |
Einsatzgebiete und Anwendungsbereiche
Der EATON 072737 Motorschutzschalter ist ein vielseitig einsetzbares Schutzorgan in einer breiten Palette von industriellen und gewerblichen Anwendungen. Seine Hauptfunktion liegt im direkten Schutz von Drehstrommotoren, die in Pumpen, Lüftern, Förderbändern, Kompressoren, Werkzeugmaschinen und vielen anderen mechanischen Antrieben zum Einsatz kommen. In der Automatisierungstechnik spielt er eine entscheidende Rolle bei der Absicherung von Motorsteuerungen und -verteilungen, um die Integrität komplexer Systeme zu gewährleisten. Auch in der Gebäudeautomation, beispielsweise zur Steuerung von Lüftungsanlagen oder Aufzügen, bietet er einen zuverlässigen und normgerechten Schutz. Die einfache Handhabung und die robuste Bauweise machen ihn zudem ideal für den Einsatz in rauen Umgebungsbedingungen, wie sie in der chemischen Industrie, in Bergwerken oder auf Baustellen vorkommen können.
Erweiterte Schutzfunktionen und Zubehör
EATON bietet für seine Motorschutzschalter eine umfangreiche Palette an Zubehör, das den Funktionsumfang erweitert und die Integration in bestehende Systeme vereinfacht. Dazu gehören unter anderem Hilfsschalter zur Meldung des Schaltzustandes, Fernauslöser für eine externe Betätigung oder eine externe Betätigungsspindel für die Bedienung aus der Ferne oder hinter einer Schaltschranktür. Auch Trenn- und Überstromauslöser für spezielle Anforderungen sind verfügbar. Die modulare Bauweise ermöglicht eine hohe Flexibilität bei der Planung und Realisierung von elektrischen Installationen und stellt sicher, dass für nahezu jede Anforderung die passende Lösung existiert. Die Kompatibilität mit anderen Komponenten des EATON Schaltschrank- und Verteilerprogramms garantiert eine nahtlose Integration und einen reibungslosen Aufbau.
FAQ – Häufig gestellte Fragen zu EATON 072737 – Motorschutzschalter, 3-polig, Ir = 2,5 – 4 A, Schraubanschluss
Was bedeutet 3-polig bei einem Motorschutzschalter?
Ein 3-poliger Motorschutzschalter schaltet alle drei Außenleiter (L1, L2, L3) eines Drehstromnetzes im Fehlerfall ab. Dies gewährleistet eine vollständige Trennung des Motors vom Stromnetz und erhöht die Sicherheit im Vergleich zu einpoligen oder zweipoligen Schaltern erheblich.
Wie stelle ich den Überlaststrom (Ir) am EATON 072737 ein?
Der Überlaststrom wird über einen gut zugänglichen Stellring am Gehäuse des Motorschutzschalters eingestellt. Drehen Sie den Ring auf den gewünschten Nennstromwert des zu schützenden Motors. Die Skala ist klar lesbar und ermöglicht eine präzise Einstellung im Bereich von 2,5 bis 4 Ampere.
Was ist der Unterschied zwischen Überlastschutz und Kurzschlussschutz?
Der Überlastschutz (thermische Auslösung) schützt den Motor vor dauerhaft zu hoher Stromaufnahme, die zur Überhitzung und Beschädigung der Wicklung führen kann. Der Kurzschlussschutz (magnetische Auslösung) schützt vor extrem hohen Stromspitzen bei einem Kurzschluss, der sofortige und schwere Schäden verursachen könnte.
Ist der EATON 072737 für den Einsatz in feuchten oder staubigen Umgebungen geeignet?
Das Gerät selbst hat in der Regel eine Schutzart von IP20, was Schutz gegen feste Fremdkörper größer 12,5 mm bietet. Für den Einsatz in feuchten oder staubigen Umgebungen ist es wichtig, die gesamte Schaltschrankinstallation gemäß den geltenden Normen auszuführen und gegebenenfalls zusätzliche Schutzmaßnahmen zu ergreifen.
Kann der Motorschutzschalter auch für Einphasenmotoren verwendet werden?
Obwohl der EATON 072737 ein 3-poliger Schalter ist, kann er prinzipiell auch zur Absicherung von einphasigen Motoranwendungen verwendet werden, indem nur die relevanten Phasen durchgeschaltet werden. Jedoch ist die 3-polige Ausführung primär für Drehstrommotoren konzipiert. Für reine Einphasenmotoren gibt es spezifischere Schutzschalter.
Welche Arten von Anschlüssen sind verfügbar, abgesehen vom Schraubanschluss?
Der hier beschriebene EATON 072737 verfügt über Schraubanschlüsse. EATON bietet jedoch auch Motorschutzschalter mit Federklemmen oder anderen Anschlusstechnologien an, um den unterschiedlichen Installationsanforderungen gerecht zu werden.
Wie wirkt sich die Umgebungstemperatur auf die Funktion des Motorschutzschalters aus?
Die Auslösecharakteristik eines thermischen Überlastschutzes ist temperaturabhängig. Bei höheren Umgebungstemperaturen kann der Schalter früher auslösen, bei niedrigeren Temperaturen später. Dies wird bei der Auslegung durch die Angabe des möglichen Temperaturbereichs und gegebenenfalls durch eine Stromreduzierung bei erhöhten Temperaturen berücksichtigt.
