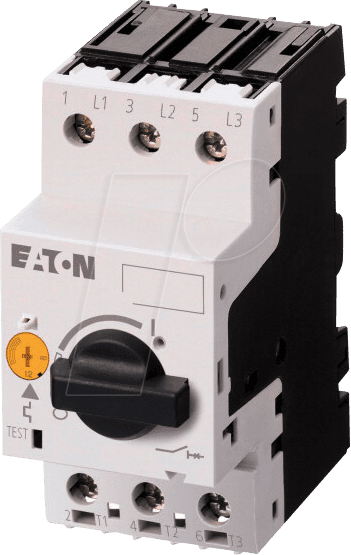

Maximale Motorsicherheit und zuverlässiger Anlagenschutz mit dem EATON 046988 Motorschutzschalter
Der EATON 046988 Motorschutzschalter ist die ideale Lösung für Betreiber von industriellen Anlagen und Maschinen, die einen robusten und präzisen Schutz für ihre Elektromotoren benötigen. Dieses dreipolige Schutzgerät sichert Motoren zuverlässig gegen Überlast und Kurzschluss ab und verhindert so kostspielige Ausfallzeiten sowie potenzielle Schäden an der Anlage. Für Ingenieure, Elektrofachkräfte und Anlagenbetreiber, die Wert auf höchste Betriebssicherheit und Langlebigkeit ihrer elektrischen Komponenten legen, ist dieser Motorschutzschalter eine unverzichtbare Komponente zur Gewährleistung eines unterbrechungsfreien Betriebs.
Umfassender Motorschutz für anspruchsvolle industrielle Anwendungen
Der EATON 046988 Motorschutzschalter repräsentiert die Spitzenklasse im Bereich des Motorschutzes und bietet weit mehr als nur grundlegende Absicherung. Durch seine präzise einstellbare thermische Auslösecharakteristik im Bereich von 16 bis 20 Ampere und die integrierte magnetische Kurzschlussauslösung gewährleistet er eine exakte Anpassung an die spezifischen Anforderungen jedes Motors. Dies minimiert das Risiko von Fehlauslösungen und schützt den Motor effektiv vor schädlichen Betriebszuständen. Die dreipolige Ausführung sorgt für eine umfassende Absicherung aller Leiter und ist somit unerlässlich für moderne Dreiphasen-Asynchronmotoren, wie sie in Pumpen, Lüftern, Förderbändern und vielen anderen industriellen Maschinen zum Einsatz kommen. Die robuste Bauweise und die Verwendung hochwertiger Materialien garantieren eine lange Lebensdauer, selbst unter rauen Umgebungsbedingungen, wie sie in Produktionshallen oder chemischen Anlagen häufig anzutreffen sind.
Technische Überlegenheit und entscheidende Vorteile
Der EATON 046988 Motorschutzschalter zeichnet sich durch eine Reihe von technischen Merkmalen aus, die ihn von herkömmlichen Schutzschaltern abheben und ihn zur überlegenen Wahl für kritische Anwendungen machen:
- Präzise Einstellbarkeit: Die Möglichkeit, den thermischen Auslösestrom zwischen 16 A und 20 A präzise einzustellen, ermöglicht eine optimale Anpassung an die Nennbetriebsstromstärke des Motors. Dies verhindert unnötige Abschaltungen bei kurzzeitigen Lastspitzen und schützt den Motor dennoch zuverlässig vor thermischer Überlastung, die zu Wicklungsschäden führen kann.
- Schnelle Kurzschlussabschaltung: Die integrierte magnetische Auslösung reagiert sekundenschnell auf Kurzschlüsse und unterbricht den Stromkreis, bevor es zu gravierenden Schäden an der Anlage oder gefährlichen Lichtbögen kommen kann. Dies ist ein kritischer Sicherheitsfaktor in industriellen Umgebungen.
- Dreipolige Ausführung: Die Absicherung aller drei Außenleiter gewährleistet einen vollständigen Schutz vor Überlast und Kurzschluss, was für den sicheren Betrieb von Dreiphasenmotoren unerlässlich ist. Ein einpoliger Ausfall würde ohne diese dreipolige Absicherung die übrigen Phasen unkontrolliert belasten.
- Hohe Schaltleistung und Zuverlässigkeit: Entwickelt für den professionellen Einsatz, bietet dieser Motorschutzschalter eine hohe Schaltleistung und eine herausragende Zuverlässigkeit, die durch rigorose Tests und Qualitätskontrollen von EATON sichergestellt wird. Die Lebensdauer des Gerätes ist auf zahlreiche Schaltspiele ausgelegt.
- Einfache Integration und Handhabung: Der Schraubanschluss ermöglicht eine schnelle und sichere Montage in Schaltschränken und Anlagen. Die klare Beschriftung und die intuitive Bedienung reduzieren den Installationsaufwand und erleichtern die Wartung.
- Erweiterte Funktionalität und optionales Zubehör: Neben der Grundfunktion als Motorschutzschalter kann der EATON 046988 durch optionales Zubehör wie Hilfskontakte oder Fernauslösemodule erweitert werden, um den Anforderungen komplexerer Steuerungssysteme gerecht zu werden. Dies eröffnet vielfältige Einsatzmöglichkeiten in automatisierten Fertigungslinien.
- Robuste Konstruktion für industrielle Umgebungen: Gefertigt aus hochwertigen, widerstandsfähigen Materialien, ist der Motorschutzschalter konzipiert, um den anspruchsvollen Bedingungen in industriellen Umgebungen standzuhalten, einschließlich Staub, Feuchtigkeit und Temperaturschwankungen.
Produktdetails im Überblick
Der EATON 046988 Motorschutzschalter ist ein Schlüsselkomponente für den Schutz von Elektromotoren. Seine Kernfunktion besteht darin, Motoren vor den schädlichen Auswirkungen von Überlast und Kurzschluss zu bewahren, indem er den Stromkreis im Falle einer definierten Grenzabweichung zuverlässig unterbricht. Dies schützt nicht nur den Motor selbst vor thermischen Schäden und Wicklungsbränden, sondern auch die gesamte nachgeschaltete Anlage vor den Folgeschäden, die durch einen defekten Motor verursacht werden könnten. Die einstellbare thermische Auslöseschwelle, die den Überlastschutz gewährleistet, basiert auf dem Bimetallprinzip, das die Erwärmung durch den Betriebsstrom simuliert. Die magnetische Auslösung sorgt für eine unabhängige und schnelle Abschaltung bei hohen Stoßströmen, wie sie bei Kurzschlüssen auftreten.
| Merkmal | Spezifikation |
|---|---|
| Hersteller | EATON |
| Produktkategorie | Motorschutzschalter |
| Modellnummer | 046988 |
| Anzahl der Pole | 3-polig |
| Einstellbarer thermischer Auslösestrom (Ir) | 16 – 20 A |
| Auslösecharakteristik (magnetisch) | Typische Werte für industrielle Anwendungen (z.B. 10 x In) |
| Anschlussart | Schraubanschluss |
| Schutzart (Gehäuse) | IP20 (bei geschlossenem Gehäuse, Schutz gegen feste Fremdkörper > 12,5 mm) |
| Einsatzbereich | Industrielle Schaltanlagen, Maschinenbau, Motorsteuerung |
| Konformität | IEC/EN 60947-4-1, IEC/EN 60947-2 |
| Betriebstemperatur | Typische industrielle Bandbreite, z.B. -25 °C bis +55 °C |
| Schutzfunktionen | Überlastschutz, Kurzschlussschutz |
Anwendungsgebiete und Integration in elektrische Systeme
Der EATON 046988 Motorschutzschalter ist ein vielseitiges Schutzgerät, das sich nahtlos in eine breite Palette von industriellen Anwendungen integrieren lässt. Seine Hauptaufgabe ist die Sicherung von Elektromotoren, die das Herzstück vieler industrieller Prozesse bilden. Dies umfasst:
- Pumpen und Kompressoren: In Wasserwerken, Abwasseraufbereitungsanlagen, Produktionsbetrieben und der Kälte- und Klimatechnik gewährleisten diese Motoren den kontinuierlichen Betrieb kritischer Systeme. Ein zuverlässiger Schutz vor Überlast, beispielsweise durch Verstopfungen oder Druckänderungen, ist hier essenziell.
- Lüftungs- und Klimaanlagen: In industriellen Lüftungssystemen, Hallenheizungen oder zentralen Klimaanlagen sorgen Motoren für die notwendige Luftzirkulation. Der Motorschutzschalter schützt diese motoren vor den Auswirkungen von Verschmutzungen der Lüfterblätter oder mechanischen Defekten.
- Fördertechnik: In Logistikzentren, Produktionslinien oder Bergbauanlagen sind Förderbänder und Transportvorrichtungen ohne leistungsstarke Elektromotoren undenkbar. Der EATON 046988 schützt diese Motoren vor Überbeanspruchung, die durch Blockaden oder Überladung entstehen kann.
- Werkzeugmaschinen: Drehmaschinen, Fräsmaschinen, Bohrmaschinen und andere spezialisierte Werkzeugmaschinen werden von hochpräzisen Elektromotoren angetrieben. Der Motorschutzschalter sichert die Integrität dieser Motoren und schützt die hochsensiblen mechanischen Komponenten der Maschine.
- Misch- und Rührwerke: In der chemischen Industrie, der Lebensmittelverarbeitung oder der Pharmazie werden Motoren zum Mischen und Rühren eingesetzt. Der Schutzschalter verhindert Schäden, die durch zu zähflüssige Medien oder Fremdkörper im Mischgut entstehen können.
- Generelle Maschinensteuerung: Über die direkte Motorabsicherung hinaus kann der Motorschutzschalter als Bestandteil von komplexeren Steuerungs- und Sicherheitsschaltungen fungieren, die den ordnungsgemäßen Ablauf von Produktionsprozessen gewährleisten.
Die Integration in bestehende elektrische Systeme erfolgt typischerweise über die Aufputzmontage an einer Tragschiene oder direkt im Schaltschrank. Der Schraubanschluss ermöglicht eine solide und sichere elektrische Verbindung, die auch unter Vibrationsbelastung Bestand hat. Die Möglichkeit, Hilfskontakte zu integrieren, erlaubt die Anbindung an SPS-Systeme (Speicherprogrammierbare Steuerungen) oder zentrale Überwachungseinheiten, um Statusinformationen wie einen ausgelösten Zustand an die Leitwarte zu übermitteln.
FAQ – Häufig gestellte Fragen zu EATON 046988 – Motorschutzschalter, 3-polig, Ir = 16 – 20 A, Schraubanschluss
Was ist die Hauptfunktion eines Motorschutzschalters wie dem EATON 046988?
Die Hauptfunktion des EATON 046988 Motorschutzschalters besteht darin, Elektromotoren zuverlässig vor Überlast und Kurzschluss zu schützen. Dies geschieht durch eine thermische Auslösung bei Dauerüberlastung und eine magnetische Auslösung bei plötzlichen Kurzschlüssen. Dadurch werden sowohl der Motor vor Schäden als auch die gesamte elektrische Anlage vor den Folgen eines Motorausfalls bewahrt.
Für welche Art von Motoren ist der EATON 046988 Motorschutzschalter am besten geeignet?
Der EATON 046988 ist ein dreipoliger Motorschutzschalter und somit ideal für den Schutz von dreiphasigen Elektromotoren geeignet, wie sie in einer Vielzahl von industriellen Anwendungen zum Einsatz kommen, beispielsweise in Pumpen, Lüftern, Kompressoren und Förderanlagen.
Wie wird der Nennbetriebsstrom des Motors für die Einstellung des Motorschutzschalters ermittelt?
Der Nennbetriebsstrom (In) des Motors ist dem Typenschild des Motors zu entnehmen. Der EATON 046988 Motorschutzschalter kann dann mit seinem einstellbaren Bereich (16 – 20 A) auf einen Wert eingestellt werden, der geringfügig über dem Nennbetriebsstrom liegt, um Fehlauslösungen bei normalen Betriebszuständen zu vermeiden und dennoch effektiven Schutz zu gewährleisten.
Welche Vorteile bietet die Einstellbarkeit des thermischen Auslösestroms (Ir)?
Die Einstellbarkeit des thermischen Auslösestroms von 16 bis 20 A ermöglicht eine präzise Anpassung des Motorschutzschalters an die spezifischen Lastanforderungen des Motors. Dies verhindert unnötige Abschaltungen bei kurzen Lastspitzen, die für den Motor unbedenklich sind, schützt ihn aber dennoch zuverlässig vor schädlicher Überhitzung bei länger anhaltender Überlast.
Ist der EATON 046988 für den Einsatz in explosionsgefährdeten Bereichen geeignet?
Der EATON 046988 Motorschutzschalter ist primär für den Einsatz in nicht-explosionsgefährdeten industriellen Umgebungen konzipiert. Für explosionsgefährdete Bereiche sind spezielle Schutzvorrichtungen und Zertifizierungen erforderlich, die über die Spezifikationen dieses Standardgeräts hinausgehen.
Welches Zubehör ist für den EATON 046988 Motorschutzschalter erhältlich und welche Funktionen kann es erweitern?
Für den EATON 046988 sind verschiedene Zubehörteile erhältlich. Dazu gehören typischerweise Hilfskontakte, die zur Signalübertragung (z.B. an eine SPS oder ein Leitsystem) für den Betriebszustand oder den Auslösezustand verwendet werden können. Ebenso sind Auslösevorrichtungen wie Unterspannungsauslöser oder Arbeitsstrom-Fernschalter für erweiterte Steuerungsfunktionen verfügbar.
Was bedeutet die Bezeichnung „3-polig“ und warum ist das wichtig?
„3-polig“ bedeutet, dass der Motorschutzschalter alle drei Außenleiter eines Drehstromsystems absichert. Dies ist entscheidend, um eine umfassende und gleichmäßige Schutzfunktion für dreiphasige Elektromotoren zu gewährleisten und eine einphasige Überlastung oder einen einphasigen Ausfall zu verhindern, der zu gefährlichen Zuständen führen könnte.
