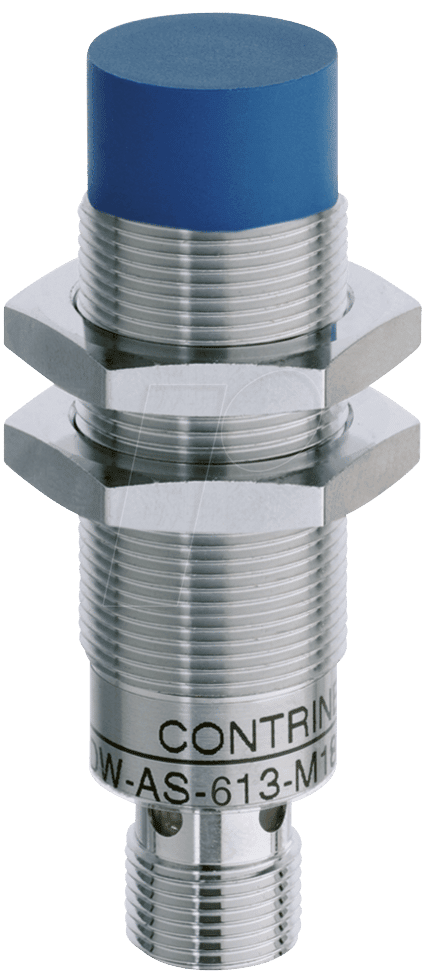

DWAS 613 M18 002 – Der Industriestandard für präzise Objekterkennung
Der DWAS 613 M18 002 induktive Näherungssensor ist die essenzielle Lösung für zuverlässige und präzise Positionserkennung in anspruchsvollen industriellen Umgebungen. Entwickelt für Automatisierungstechnik, Maschinenbau und Fertigungsprozesse, löst dieser Sensor zuverlässig das Problem der kontaktlosen Detektion metallischer Objekte, wo herkömmliche mechanische Schalter an ihre Grenzen stoßen. Er ist die ideale Wahl für Ingenieure, Automatisierungstechniker und Instandhaltungspersonal, die eine robuste und langlebige Lösung für ihre Applikationen benötigen.
Überragende Leistung und Zuverlässigkeit im industriellen Einsatz
Was den DWAS 613 M18 002 von generischen Näherungssensoren unterscheidet, ist seine kompromisslose Performance, selbst unter widrigsten Bedingungen. Seine induktive Technologie ermöglicht eine verschleißfreie Funktion, was eine außergewöhnlich hohe Lebensdauer garantiert. Die PNP-Schließer-Ausgangslogik integriert sich nahtlos in bestehende Steuerungen, während die präzise Schaltentfernung von 8,0 mm für konsistente und wiederholbare Messergebnisse sorgt. Im Vergleich zu Standardlösungen bietet dieser Sensor eine überlegene Beständigkeit gegenüber Staub, Feuchtigkeit und Vibrationen, was ihn zur ersten Wahl für kritische Anwendungen macht.
Technologische Vorteile des DWAS 613 M18 002
Die fortschrittliche Technologie des DWAS 613 M18 002 ermöglicht eine herausragende Objektdetektion:
- Berührungsloser Schaltvorgang: Ermöglicht eine verschleißfreie und damit extrem langlebige Funktionsweise, da keine mechanische Abnutzung stattfindet. Dies reduziert Wartungsaufwand und Ausfallzeiten erheblich.
- Hohe Schaltfrequenz: Erlaubt die präzise Erfassung von sich schnell bewegenden Objekten, was für dynamische Produktionsprozesse unerlässlich ist.
- Robustes Gehäuse: Gefertigt aus hochwertigen Materialien, widersteht der Sensor mechanischen Belastungen, chemischen Einflüssen und Umwelteinflüssen wie Staub und Feuchtigkeit.
- Standardisierte M18-Bauform: Sorgt für einfache mechanische Integration und Austauschbarkeit in bestehenden Systemen und Montagesituationen.
- PNP-Schließer-Ausgang: Kompatibel mit einer breiten Palette von SPS (Speicherprogrammierbare Steuerungen) und anderen Steuerungssystemen, die positive Logik für den Schaltausgang erfordern. Dies vereinfacht die Verdrahtung und Inbetriebnahme.
- Große Schaltentfernung: Mit einer Schaltentfernung von 8,0 mm bietet der Sensor eine gute Toleranz gegenüber Positionsschwankungen des zu detektierenden Objekts und ermöglicht eine flexiblere Montage.
- EMV-Konformität: Gewährleistet eine störungsfreie Funktion auch in Umgebungen mit hoher elektromagnetischer Belastung, was für die Zuverlässigkeit kritischer Automatisierungsprozesse entscheidend ist.
- Breiter Temperaturbereich: Ermöglicht den zuverlässigen Einsatz in industriellen Umgebungen mit variierenden klimatischen Bedingungen.
Präzision und Robustheit in jeder Anwendung
Der DWAS 613 M18 002 ist mehr als nur ein einfacher Schalter; er ist ein integraler Bestandteil moderner Automatisierungslösungen. Seine Fähigkeit, metallische Objekte kontaktlos zu erkennen, macht ihn unverzichtbar für eine Vielzahl von Szenarien:
- Positionsüberwachung von Werkstückträgern: Stellt sicher, dass Werkstückträger an der korrekten Position sind, bevor der nächste Prozessschritt eingeleitet wird.
- Endlagenabfrage von Zylindern: Überwacht die exakte Position von Kolbenstangen in pneumatischen und hydraulischen Zylindern zur Steuerung von Bewegungsabläufen.
- Objekterkennung in Förderbandsystemen: Detektiert das Vorhandensein oder Fehlen von Produkten auf Förderbändern zur Steuerung von Stopp-, Sortier- oder Abfüllprozessen.
- Zykluszähler für Produktionsmaschinen: Ermöglicht die genaue Zählung von Bearbeitungszyklen oder Produktwechseln.
- Sicherheitsschaltungen: Kann zur Überwachung von Schutzvorrichtungen oder als Teil von Verriegelungssystemen eingesetzt werden, um die Sicherheit von Personal und Maschinen zu gewährleisten.
- Materialzuführung und -kontrolle: Stellt sicher, dass Materialien in der richtigen Menge und am richtigen Ort ankommen.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Induktiver Näherungssensor |
| Modellnummer | DWAS 613 M18 002 |
| Schaltentfernung (Sn) | 8,0 mm ± 10 % |
| Ausgangstyp | PNP Schließer (NO – Normally Open) |
| Gehäusedurchmesser | M18 |
| Gehäusematerial | Hochwertiger Edelstahl (für Langlebigkeit und Korrosionsbeständigkeit) |
| Schaltelement | Induktives Prinzip, zur Detektion von metallischen Objekten |
| Betriebsspannung | 10 V DC bis 30 V DC (mit Verpolungsschutz) |
| Max. Ausgangsstrom | 200 mA |
| Restwelligkeit | ≤ 10% Us (max.) |
| Leerlaufstromverbrauch | ≤ 15 mA |
| Schalthysterese | 1-15 % von Sn |
| Wiederholgenauigkeit | ≤ 10 % von Sn |
| Schutzart | IP67 (Staubdicht und geschützt gegen zeitweiliges Untertauchen) |
| Umgebungstemperatur | -25 °C bis +70 °C |
| Schutzschaltungen | Überlastschutz, Kurzschlussschutz, Verpolungsschutz |
| Anzeige | Integrierte LED zur Statusanzeige (Schaltzustand) |
| Anschluss | 3-Draht, M12-Steckverbinder (Standard für einfache und sichere Verbindung) |
| Schaltfrequenz | ca. 1000 Hz |
| Detektierbare Objekte | Eisen- und Nichteisenmetalle (mit reduzierter Schaltentfernung für Nichteisenmetalle) |
FAQ – Häufig gestellte Fragen zu DWAS 613 M18 002 – induktiver Näherungssensor, 8,0 mm, PNP Schließer
Was bedeutet PNP Schließer (NO)?
PNP Schließer, auch als Normally Open (NO) bezeichnet, bedeutet, dass der Ausgang des Sensors im unbetätigten Zustand geöffnet ist und keinen Stromfluss zulässt. Erst wenn ein metallisches Objekt innerhalb der Schaltentfernung erkannt wird, schließt der Ausgang und ermöglicht den Stromfluss zur angeschlossenen Steuerung.
Für welche Arten von Objekten ist der DWAS 613 M18 002 geeignet?
Dieser induktive Näherungssensor ist primär für die Detektion von metallischen Objekten konzipiert. Ferromagnetische Metalle wie Eisen und Stahl werden mit maximaler Reichweite detektiert. Nichteisenmetalle wie Aluminium, Kupfer oder Messing werden ebenfalls erkannt, jedoch mit einer reduzierten Schaltentfernung.
Welche Umgebungsbedingungen kann der Sensor tolerieren?
Der DWAS 613 M18 002 ist für anspruchsvolle industrielle Umgebungen ausgelegt. Er verfügt über die Schutzart IP67, was bedeutet, dass er staubdicht ist und kurzzeitiges Untertauchen in Wasser übersteht. Zudem ist er für einen breiten Temperaturbereich von -25 °C bis +70 °C spezifiziert, was eine zuverlässige Funktion auch bei extremen Temperaturen gewährleistet.
Wie wird der Sensor an eine Steuerung angeschlossen?
Der Sensor verfügt über einen standardmäßigen M12-Steckverbinder mit 3 Drähten. Typischerweise werden diese Drähte für die Betriebsspannung (Pluspol), die Masse (Minuspol) und den Schaltausgang verwendet. Die genaue Pinbelegung entnehmen Sie bitte dem Produktdatenblatt oder dem Anschlussplan.
Ist der Sensor gegen Überlast und Kurzschluss geschützt?
Ja, der DWAS 613 M18 002 ist mit integrierten Schutzschaltungen ausgestattet. Dazu gehören ein Überlastschutz, ein Kurzschlussschutz des Ausgangs sowie ein Verpolungsschutz der Betriebsspannung. Diese Schutzfunktionen erhöhen die Sicherheit und Langlebigkeit des Sensors und schützen die angeschlossene Steuerung.
Was bedeutet eine Schaltentfernung von 8,0 mm?
Die Schaltentfernung (Sn) von 8,0 mm gibt an, wie nah ein metallisches Objekt an die Stirnfläche des Sensors herankommen muss, um zuverlässig erkannt und der Ausgang geschaltet zu werden. Dies ist ein wichtiger Parameter für die präzise Positionierung und Steuerung von automatisierten Prozessen.
Kann der Sensor auch Nichteisenmetalle detektieren?
Ja, der Sensor kann auch Nichteisenmetalle wie Aluminium, Kupfer oder Messing detektieren. Allerdings ist die effektive Schaltentfernung bei Nichteisenmetallen geringer als bei ferromagnetischen Metallen. Für genaue Reichweitenangaben bei spezifischen Nichteisenmetallen ist die Konsultation des Datenblatts oder eine Testinstallation empfohlen.
