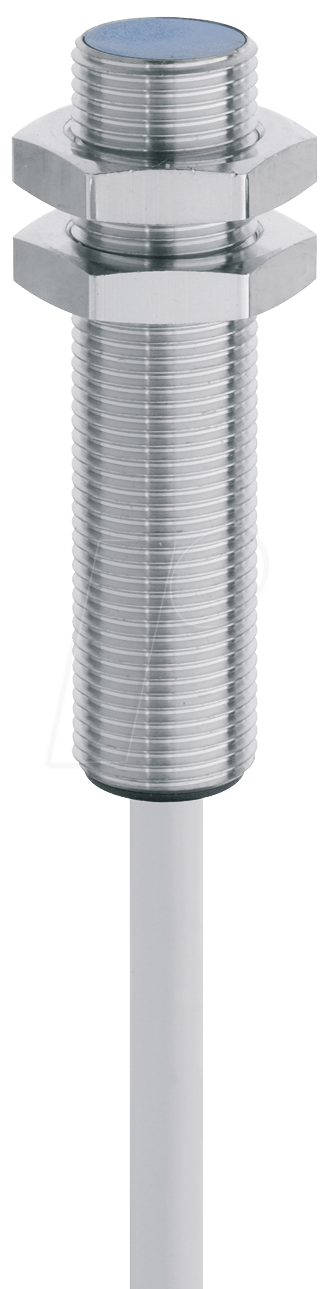

DWAD 509 M12 390 – Induktiver Näherungssensor für präzise analoge Erfassung
Der DWAD 509 M12 390 ist die ideale Lösung für anspruchsvolle Automatisierungs- und Überwachungsaufgaben, bei denen eine kontinuierliche und präzise Erfassung von Objektpositionen in unmittelbarer Nähe erforderlich ist. Entwickelt für industrielle Umgebungen, bietet dieser induktive Näherungssensor eine lineare Ausgangsspannung, die direkt proportional zur Entfernung des metallischen Objekts ist. Dies ermöglicht eine feingranulare Steuerung und Überwachung von Prozessen, die weit über die binäre Schaltausgabe herkömmlicher Sensoren hinausgeht.
Präzision und Zuverlässigkeit in anspruchsvollen Umgebungen
Im Gegensatz zu Standard-Schaltnäherungssensoren, die lediglich eine Zustandsänderung (erkannt/nicht erkannt) melden, liefert der DWAD 509 M12 390 einen analogen Messwert. Dies eröffnet völlig neue Möglichkeiten für die Prozesskontrolle, wie z.B. die stufenlose Regelung von pneumatischen Zylindern, die genaue Positionierung von Werkstücken oder die Überwachung von Füllständen. Die robuste Bauweise und die bewährte Induktivtechnologie gewährleisten auch unter widrigsten Bedingungen wie Staub, Feuchtigkeit oder Vibrationen eine zuverlässige und langfristige Funktion. Die hohe Auflösung und Linearität des analogen Ausgangssignals ermöglichen eine präzise Steuerung und Auswertung, was zu einer Steigerung der Effizienz und Qualität in industriellen Fertigungsprozessen führt.
Hochwertige Konstruktion für maximale Langlebigkeit
Der DWAD 509 M12 390 zeichnet sich durch seine herausragende Materialqualität und konstruktive Integrität aus. Das Gehäuse besteht aus robustem Messing mit einer vernickelten Oberfläche, was eine ausgezeichnete Korrosionsbeständigkeit und mechanische Belastbarkeit gewährleistet. Die Frontscheibe ist aus hochwertigem Kunststoff gefertigt, der resistent gegenüber mechanischen Einwirkungen und Chemikalien ist. Die M12-Bauform mit metrischem Gewinde ermöglicht eine einfache und sichere Montage in Standardbefestigungslösungen. Die hermetisch dichte Vergussmasse schützt die empfindlichen elektronischen Bauteile zuverlässig vor Umwelteinflüssen, was eine lange Lebensdauer auch bei intensiver Beanspruchung garantiert.
Technische Spezifikationen und überlegene Leistung
Der induktive Näherungssensor DWAD 509 M12 390 operiert mit einem Erfassungsabstand von 0 bis 4 mm. Diese Reichweite ist optimal für Anwendungen, bei denen eine präzise Objekterfassung auf kurze Distanz erforderlich ist. Das analoge Ausgangssignal wird über eine 0-10V Schnittstelle ausgegeben, die eine direkte Anbindung an SPS (Speicherprogrammierbare Steuerungen) oder andere analoge Auswertegeräte ermöglicht. Die Hysterese ist minimiert, um eine exakte Wiederholgenauigkeit zu gewährleisten. Die Schaltfrequenz von bis zu 2 kHz ist ausreichend für die meisten dynamischen Anwendungen in der Automatisierungstechnik. Die Spannungversorgung erfolgt über 24V DC, ein Standard in industriellen Umgebungen.
Anwendungsbereiche und Einsatzmöglichkeiten
Der DWAD 509 M12 390 ist vielseitig einsetzbar und findet Anwendung in zahlreichen Branchen. Typische Einsatzgebiete umfassen:
- Automobilindustrie: Positionserfassung von Karosserieteilen, Überwachung von Fertigungsstraßen.
- Maschinenbau: Steuerung und Überwachung von Werkzeugmaschinen, Roboterapplikationen, Endlagenerkennung.
- Logistik und Fördertechnik: Objekterfassung auf Förderbändern, Positionsbestimmung von Behältern.
- Verpackungsmaschinen: Überwachung von Verschlussprozessen, Positionierung von Verpackungsmaterial.
- Elektronikfertigung: Präzise Platzierung von Leiterplatten und Bauteilen.
- Medizintechnik: Positionserfassung in automatisierten Laborgeräten, nicht-invasiver Objektkontakt.
Vorteile des DWAD 509 M12 390 gegenüber Standardlösungen
Die herausragenden Merkmale des DWAD 509 M12 390, die ihn von herkömmlichen Sensoren abheben:
- Analoge Signalverarbeitung: Ermöglicht präzise Distanzmessungen und stufenlose Regelungen, nicht nur binäre Schaltungen.
- Hohe Linearität und Wiederholgenauigkeit: Gewährleistet konsistente und zuverlässige Messergebnisse, die für anspruchsvolle Prozesse unerlässlich sind.
- Robuste Bauweise: Gefertigt aus hochwertigen Materialien für Langlebigkeit auch unter extremen Umgebungsbedingungen.
- Breiter Temperaturbereich: Zuverlässiger Betrieb über einen weiten Temperaturbereich, typisch für industrielle Umgebungen.
- Vielseitige Anschlussmöglichkeiten: Standardisierte M12-Steckverbindung und 0-10V Analogausgang für einfache Integration.
- Kontaktlose Erfassung: Verschleißfrei und hygienisch, da kein physischer Kontakt mit dem detektierten Objekt erforderlich ist.
Produktdetails im Überblick
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Induktiver Näherungssensor |
| Modellbezeichnung | DWAD 509 M12 390 |
| Erfassungsabstand | 0 – 4 mm |
| Ausgangssignal | Analog (0 – 10V) |
| Anschlussart | M12-Steckverbindung |
| Betriebsspannung | 24V DC |
| Gehäusematerial | Messing, vernickelt |
| Schutzart | IP67 |
| Schaltfrequenz | Bis zu 2 kHz |
| Hysterese | Typisch < 10% des Erfassungsabstandes |
| Temperaturbereich | -25°C bis +70°C |
FAQ – Häufig gestellte Fragen zu DWAD 509 M12 390 – induktiver Näherungssensor, 0 – 4 mm, Analog
Welche Arten von Materialien kann der DWAD 509 M12 390 erkennen?
Induktive Näherungssensoren, wie der DWAD 509 M12 390, erkennen primär metallische Objekte. Dazu gehören Eisenmetalle (ferromagnetisch) und Nicht-Eisenmetalle (z.B. Aluminium, Kupfer, Edelstahl). Die Erkennungsreichweite kann je nach Materialtyp leicht variieren.
Ist der Sensor für den Einsatz im Außenbereich geeignet?
Mit einer Schutzart von IP67 ist der DWAD 509 M12 390 gegen das Eindringen von Staub und Wasser bei zeitweiligem Untertauchen geschützt. Er ist somit für den Einsatz in vielen industriellen Außenbereichen geeignet, solange extreme Witterungsbedingungen wie anhaltende Sonneneinstrahlung oder Frost vermieden werden, die über die Spezifikationen hinausgehen.
Wie wird das analoge Ausgangssignal des Sensors interpretiert?
Das 0-10V analoge Ausgangssignal korreliert linear mit der Entfernung des detektierten metallischen Objekts innerhalb des Erfassungsbereichs von 0-4 mm. Bei 0 mm Abstand zum Objekt (voller Erfassungsbereich) gibt der Sensor typischerweise 10V aus, während bei keiner Objekterfassung (außerhalb des Erfassungsbereichs) das Signal nahe 0V liegt. Die genaue Kalibrierung und Interpretation erfolgt über die angeschlossene Steuerung (z.B. SPS).
Kann der Sensor auch nicht-metallische Objekte erkennen?
Nein, induktive Näherungssensoren sind spezifisch für die Erkennung von Metallen konzipiert. Für die Detektion von nicht-metallischen Materialien werden andere Sensortechnologien wie kapazitive oder optische Sensoren benötigt.
Wie erfolgt die Montage des DWAD 509 M12 390?
Der Sensor verfügt über ein M12-Metrisches Außengewinde, was eine einfache und sichere Montage in entsprechenden Bohrungen oder Halterungen ermöglicht. Die Vernickelung des Messinggehäuses unterstützt eine formschlüssige Befestigung.
Welche Vorteile bietet die analoge Erfassung gegenüber einer digitalen Schaltausgabe?
Die analoge Erfassung ermöglicht eine präzise Messung der Distanz, nicht nur eine einfache „Ja/Nein“-Erkennung. Dies erlaubt Anwendungen wie die stufenlose Regelung von Bewegungen, die Überwachung von Füllständen oder die exakte Positionierung von Bauteilen, was mit einer rein digitalen Schaltausgabe nicht möglich ist.
Wie ist die Langzeitstabilität des analogen Signals?
Der DWAD 509 M12 390 ist für eine hohe Langzeitstabilität konzipiert. Durch die Verwendung hochwertiger elektronischer Komponenten und die robuste Vergussmasse werden Drift und Alterungseffekte minimiert, was eine zuverlässige Messung über viele Jahre hinweg sicherstellt.
