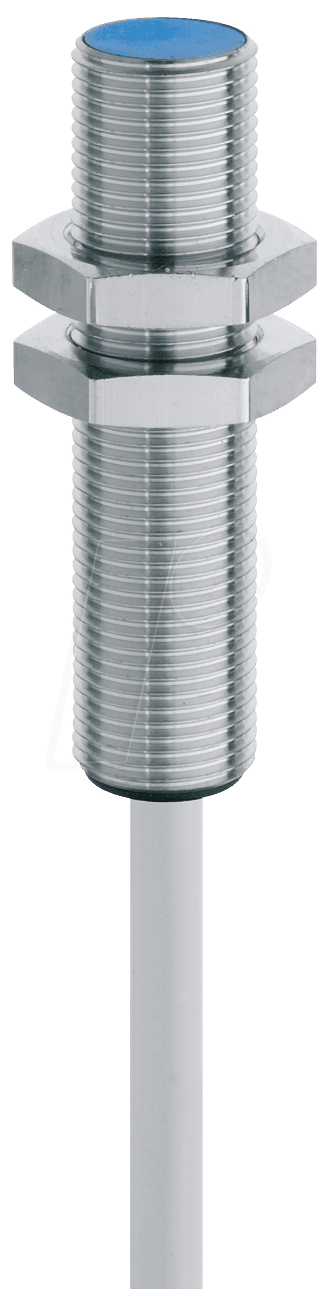

DWAD 503 M12 – Induktiver Näherungssensor: Präzise Detektion für anspruchsvolle Automatisierungslösungen
Der DWAD 503 M12 ist die ideale Lösung für Betreiber und Entwickler industrieller Anlagen, die eine zuverlässige und präzise Erkennung von Metallobjekten in automatisierten Prozessen benötigen. Wenn die Einhaltung von Schaltpunkten, die Positionserfassung oder die Überwachung von Bewegungen eine kritische Rolle spielt und herkömmliche Sensoren an ihre Grenzen stoßen, bietet dieser induktive Näherungssensor eine überlegene und langlebige Alternative.
Konstruktion und Funktionsweise: Maximale Zuverlässigkeit durch bewährte Technologie
Der induktive Näherungssensor DWAD 503 M12 nutzt das Prinzip der elektromagnetischen Induktion zur berührungslosen Detektion von metallischen Werkstücken. Er erzeugt ein hochfrequentes elektromagnetisches Wechselfeld, das von metallischen Objekten im Erfassungsbereich beeinflusst wird. Diese Feldänderung wird vom Sensor erfasst und in ein elektrisches Ausgangssignal umgewandelt. Die PNP-Schließer-Schaltung gewährleistet dabei eine einfache Integration in bestehende SPS-Systeme und Steuerungen, da das Ausgangssignal bei Erkennung eines Objekts direkt die Betriebsspannung schaltet.
Präzision auf höchstem Niveau: Warum der DWAD 503 M12 überzeugt
Im Vergleich zu Standardlösungen zeichnet sich der DWAD 503 M12 durch eine herausragende Schaltgenauigkeit und eine hohe Reproduzierbarkeit aus. Die präzise Fertigung und die optimierte Spulenarchitektur ermöglichen eine Erfassungsreichweite von 6,0 mm, die auch bei anspruchsvollen Applikationen eine zuverlässige Objekterkennung gewährleistet. Die robuste Bauweise und die Verwendung hochwertiger Materialien sichern eine lange Lebensdauer und Beständigkeit gegenüber Umwelteinflüssen wie Staub, Feuchtigkeit und Schmierstoffen, wie sie in vielen industriellen Umgebungen alltäglich sind. Die PNP-Schließer-Ausführung bietet zudem eine einfache und kompatible Anbindung an die meisten industriellen Steuerungen.
Vorteile des DWAD 503 M12 – Induktiver Näherungssensor
- Hohe Erfassungsgenauigkeit: Die spezifizierte Reichweite von 6,0 mm ermöglicht eine präzise Detektion auch kleinster Metallobjekte.
- Zuverlässige Schaltfunktion: Die PNP-Schließer-Ausführung (NC – Normally Closed) sorgt für ein Ausgangssignal, das bei Anwesenheit eines Objekts die Betriebsspannung schaltet und so die Signalübertragung zur Steuerung vereinfacht.
- Robuste Bauweise: Gefertigt für den industriellen Einsatz, widersteht der Sensor anspruchsvollen Umgebungsbedingungen wie Vibrationen, Stößen und chemischen Einflüssen.
- Berührungslose Funktionsweise: Ermöglicht die Detektion ohne mechanischen Kontakt, was Verschleiß minimiert und die Lebensdauer des Sensors sowie des zu detektierenden Objekts erhöht.
- Lange Lebensdauer: Hochwertige Komponenten und eine durchdachte Konstruktion garantieren eine hohe Standzeit und reduzieren Wartungsaufwand und Ausfallzeiten.
- Einfache Integration: Standardisierte M12-Anschlusstechnik und die PNP-Schaltlogik ermöglichen eine unkomplizierte Installation in bestehende Automatisierungssysteme.
- Vielseitige Einsatzmöglichkeiten: Geeignet für eine breite Palette von Anwendungen in der Fabrikautomatisierung, im Maschinenbau und in der Logistik.
Technische Spezifikationen im Detail
| Eigenschaft | Spezifikation |
|---|---|
| Produkttyp | Induktiver Näherungssensor |
| Modellbezeichnung | DWAD 503 M12 |
| Erfassungsreichweite | 6,0 mm (Nenn-Schaltabstand) |
| Ausgangsfunktion | PNP Schließer (NC – Normally Closed) |
| Schaltfrequenz | Bis zu 1000 Hz, abhängig vom Detektionsabstand und Objekt |
| Anschlussart | Standard M12 Steckverbinder, 4-polig |
| Betriebsspannung | 10 – 36 V DC (Typischer Bereich für PNP-Sensoren) |
| Max. Ausgangsstrom | 200 mA (Typischer Wert, genaue Spezifikation prüfen) |
| Gehäusematerial | Metall, robust und korrosionsbeständig (z.B. Messing vernickelt) |
| Schutzart | IP67/IP68 (typischerweise für industrielle Näherungssensoren) |
| Umgebungstemperatur | -25 °C bis +70 °C (typischer Bereich) |
| Detektionsprinzip | Elektromagnetische Induktion |
| Überspannungsschutz | Integriert, schützt vor transienten Spannungsspitzen |
| Kurzschlussschutz | Ja, zur Vermeidung von Schäden bei Fehlverdrahtung |
Anwendungsbereiche: Wo Präzision und Robustheit zählen
Der DWAD 503 M12 – induktive Näherungssensor findet breite Anwendung in zahlreichen Branchen der industriellen Automatisierung. Seine Zuverlässigkeit macht ihn zur ersten Wahl für:
- Fertigungsstraßen: Positionserkennung von Werkstücken, Werkzeugen oder Maschinenteilen zur Steuerung von Prozessabläufen.
- Montageautomatisierung: Überwachung der Anwesenheit und Positionierung von Bauteilen während der Montage.
- Logistik und Fördertechnik: Erkennung von Paletten, Behältern oder Fahrzeugen zur Steuerung von Transportbändern und Weichen.
- Roboteranwendungen: Bestätigung der korrekten Positionierung von Greifwerkzeugen oder Werkstücken.
- Maschinenüberwachung: Erfassung von Bewegungen, Endlagen oder Drehzahlen von Wellen und Getrieben.
- Metallverarbeitende Industrie: Einsatz in Umgebungen mit Metallspänen oder Kühlflüssigkeiten, wo andere Sensortypen versagen würden.
- Prüf- und Messsysteme: Als nicht-invasiver Sensor zur Erfassung von Objektmerkmalen oder -positionen.
Die M12-Bauform mit einer Erfassungsreichweite von 6,0 mm bietet ein ausgewogenes Verhältnis zwischen Kompaktheit und Leistung, wodurch der Sensor auch in beengten Einbausituationen optimal eingesetzt werden kann.
Häufig gestellte Fragen zu DWAD 503 M12 – induktiver Näherungssensor, 6,0 mm, PNP Schließer
Was bedeutet PNP Schließer (NC)?
PNP Schließer (Normally Closed, NC) bedeutet, dass der Ausgang des Sensors im Ruhezustand (ohne erfasstes Objekt) die Betriebsspannung durchschaltet. Wenn ein metallisches Objekt innerhalb der Erfassungsreichweite erkannt wird, öffnet der Ausgang, und die Verbindung zur Betriebsspannung wird unterbrochen. Dies ist eine gängige Schaltlogik in vielen industriellen Steuerungen.
Welche Materialien können mit diesem Sensor detektiert werden?
Induktive Näherungssensoren wie der DWAD 503 M12 detektieren primär metallische Materialien. Die Erfassungsreichweite kann je nach Art des Metalls variieren (ferromagnetische Metalle wie Stahl haben oft eine größere Reichweite als nicht-ferromagnetische Metalle wie Aluminium oder Kupfer). Kunststoffe, Holz und andere nicht-metallische Materialien werden nicht erfasst.
Ist der Sensor wasser- und staubdicht?
Typischerweise verfügen industrielle Näherungssensoren mit M12-Anschluss über eine hohe Schutzart wie IP67 oder IP68. Dies bedeutet, dass sie gegen das Eindringen von Staub und gegen zeitweiliges Untertauchen in Wasser geschützt sind. Die genaue Schutzart des DWAD 503 M12 ist den technischen Spezifikationen zu entnehmen, aber man kann von einer hohen Robustheit gegen Umwelteinflüsse ausgehen.
Wie wird der Sensor elektrisch angeschlossen?
Der DWAD 503 M12 verfügt über einen Standard M12 Steckverbinder, meist mit 4 Pins. Die Pinbelegung ist üblicherweise standardisiert: Pin 1 für die positive Versorgungsspannung (L+), Pin 2 für den Ausgang (Signal), Pin 3 für die negative Versorgungsspannung (0V/GND) und Pin 4 für eine optionale Funktion wie die LED-Anzeige oder eine NPN-Ausgabe (falls unterstützt). Eine genaue Pinbelegung ist dem Datenblatt zu entnehmen.
Was passiert, wenn die Erfassungsreichweite überschritten wird?
Wenn sich das metallische Objekt außerhalb der spezifizierten Erfassungsreichweite von 6,0 mm befindet, ist der Ausgang des Sensors im Ruhezustand (PNP Schließer), d.h., er schaltet die Betriebsspannung. Bei Annäherung innerhalb der Reichweite wird der Ausgang desaktiviert.
Wie lange ist die Lebensdauer eines solchen Sensors?
Aufgrund ihrer berührungslosen Funktionsweise und der robusten Bauweise haben induktive Näherungssensoren eine sehr lange Lebensdauer. Bei bestimmungsgemäßem Gebrauch und Einhaltung der Umgebungsbedingungen können sie über viele Millionen Schaltzyklen hinweg zuverlässig arbeiten. Die genaue Lebensdauer hängt von Faktoren wie Schaltfrequenz, Umgebungstemperatur und mechanischer Belastung ab.
Kann dieser Sensor auch in explosionsgefährdeten Bereichen eingesetzt werden?
Standard-Näherungssensoren wie der DWAD 503 M12 sind in der Regel nicht für den Einsatz in explosionsgefährdeten Bereichen (Ex-Zonen) zugelassen. Für solche Anwendungen sind spezielle Ex-geschützte Sensoren erforderlich, die über Zertifizierungen und Konstruktionsmerkmale verfügen, um Zündgefahren zu vermeiden. Es ist immer ratsam, die Einsatzbedingungen und die Zulassungen des Sensors genau zu prüfen.
