Druck- und Strömungssensoren: Präzision für Ihre Anwendungen
In der modernen Industrie, Automatisierung und Forschung sind exakte Messungen von Druck und Strömung unerlässlich. Unsere sorgfältig ausgewählte Kategorie an Druck- und Strömungssensoren bietet Ihnen ein breites Spektrum an präzisen und zuverlässigen Lösungen für vielfältige Anwendungsbereiche. Ob in der Prozesssteuerung, im Maschinenbau, in der Medizintechnik oder in umwelttechnischen Überwachungssystemen – hier finden Sie die passenden Komponenten, um Ihre Systeme auf ein neues Level der Effizienz und Sicherheit zu heben. Wir haben diese Auswahl für Ingenieure, Techniker und Entscheidungsträger getroffen, die Wert auf höchste Genauigkeit und Langlebigkeit legen.
Entscheidungshilfe: Worauf Sie beim Kauf achten sollten
Die Auswahl des richtigen Druck- oder Strömungssensors ist entscheidend für die Funktionalität und Zuverlässigkeit Ihrer Gesamtanlage. Berücksichtigen Sie folgende Kernkriterien:
- Messbereich: Definieren Sie den minimalen und maximalen Druck- bzw. Strömungswert, den der Sensor erfassen muss. Eine zu enge oder zu weite Spanne kann zu Ungenauigkeiten oder Schäden führen.
- Medium: Welche Art von Medium wird gemessen? Gase, Flüssigkeiten, aggressive Chemikalien oder Lebensmittel? Das Medium bestimmt die Materialanforderungen und die chemische Beständigkeit des Sensors.
- Umgebungsbedingungen: Berücksichtigen Sie Temperaturen, Feuchtigkeit, Vibrationen und potenzielle elektromagnetische Störungen am Einsatzort. Spezielle Schutzarten (z.B. IP-Schutzklassen) sind hierbei relevant.
- Genauigkeit und Reproduzierbarkeit: Wie präzise muss die Messung sein? Achten Sie auf die angegebene Genauigkeit (z.B. ±0,5% vom Messwert) und die langfristige Stabilität (Reproduzierbarkeit).
- Ausgangssignal: Welche Art von Signal wird benötigt? Analoge Signale (0-10V, 4-20mA) oder digitale Schnittstellen (IO-Link, Modbus) sind gängig. Die Kompatibilität mit Ihrer Steuerung ist hierbei essenziell.
- Anschlussart: Gewindeanschlüsse (G, NPT), Flansche oder spezielle Fittings? Die physische Integration in Ihr System muss sichergestellt sein.
- Zertifizierungen und Normen: Für bestimmte Branchen sind spezifische Zulassungen erforderlich, z.B. ATEX für explosionsgefährdete Bereiche, EHEDG für die Lebensmittelindustrie oder SIL für sicherheitsgerichtete Anwendungen.
- Materialien: Edelstahl (z.B. 1.4404/316L), Keramik oder spezielle Kunststoffe sind für unterschiedliche Medien und Drücke relevant.
Vielfalt der Drucksensoren

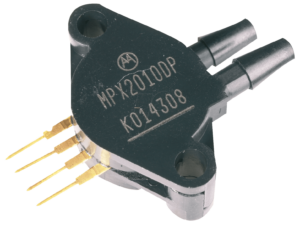

Drucksensoren bilden das Rückgrat vieler Überwachungs- und Steuerungssysteme. Von der relativen Druckmessung, die den atmosphärischen Druck als Referenz nutzt, über die absolute Druckmessung bis hin zur Differenzdruckmessung, die Druckunterschiede zwischen zwei Punkten erfasst – die Bandbreite ist enorm. Spezialisierte Ausführungen für hohe Drücke, Vakuum oder explosionsgefährdete Umgebungen (gemäß ATEX-Richtlinie) sind ebenso verfügbar wie kompakte Sensoren für den Einsatz in kleinen Anlagen oder mobilen Geräten. Die Wahl des richtigen Membranmaterials, beispielsweise Edelstahl oder Keramik, beeinflusst maßgeblich die chemische Kompatibilität und die Langzeitstabilität der Messung, insbesondere bei aggressiven Medien. Bekannte Hersteller wie WIKA, Endress+Hauser und VEGA stehen für Qualität und innovative Lösungen in diesem Segment.
Präzision bei Strömungssensoren
Strömungssensoren sind unverzichtbar, um den Durchfluss von Flüssigkeiten und Gasen zu quantifizieren. Die Messprinzipien sind vielfältig und reichen von thermischen Durchflussmessern, die auf der Kühlung eines Heizelements durch das strömende Medium basieren, über elektromagnetische Durchflussmesser für leitfähige Flüssigkeiten bis hin zu Ultraschall-Durchflussmessern, die berührungslos messen. Für Anwendungen in der Prozessindustrie sind insbesondere robuste und chemisch beständige Sensoren gefragt. Die Genauigkeit der Messung ist hier oft kritisch für die Qualitätskontrolle und die Effizienz von Produktionsprozessen. Die Integration von Strömungssensoren mit integrierten Displays oder Kommunikationsschnittstellen wie Modbus erleichtert die Datenerfassung und die Anbindung an übergeordnete Leitsysteme.
Vergleichstabelle: Druck- und Strömungssensoren im Überblick
| Kriterium | Drucksensoren (Beispiele) | Strömungssensoren (Beispiele) | Anwendungsbeispiele |
|---|---|---|---|
| Messprinzip | Dehnungsmessstreifen, kapazitiv, piezoresistiv, keramisch | thermisch, elektromagnetisch, Ultraschall, Coriolis, Paddle-Wheel | Industrielle Automatisierung, Medizintechnik, Gebäudetechnik |
| Medium | Gase, Flüssigkeiten, aggressive Medien | Flüssigkeiten, Gase, Dampf | Wasseraufbereitung, chemische Prozesse, Heizungs-/Lüftungstechnik |
| Druckbereich | Vakuum bis mehrere hundert Bar | N/A (misst Flussrate) | Hydrauliksysteme, Pneumatik, Gasleitungen |
| Durchflussbereich | N/A (misst Druck) | Von wenigen ml/min bis zu tausenden m³/h | Lebensmittelproduktion, pharmazeutische Industrie, erneuerbare Energien |
| Genauigkeit | ±0,05% bis ±1% vom Messwert | ±0,1% bis ±2% vom Messwert | Laboranwendungen, kritische Prozesskontrolle |
| Umgebungsanforderungen | Temperatur, Feuchtigkeit, Vibration, ATEX-Zonen | Temperatur, Feuchtigkeit, Korrosionsbeständigkeit | Außenanwendungen, explosionsgefährdete Bereiche |
| Materialien | Edelstahl (1.4301, 1.4404), Keramik, Kunststoffe | Edelstahl, PVDF, PEEK, Messing | Medizinische Geräte, Lebensmittelverarbeitung |
| Schnittstellen | 4-20mA, 0-10V, IO-Link, Modbus | 4-20mA, 0-10V, Frequenz, Puls, Modbus, Profibus | Vernetzte Anlagen, Datenerfassungssysteme |
Spezialfälle und technologische Trends
Die Anforderungen an Druck- und Strömungssensoren steigen stetig. Technologische Entwicklungen treiben die Miniaturisierung und die Integration von Intelligenz in die Sensoren voran. So gewinnen Sensoren mit integrierten Diagnosefunktionen oder mit der Fähigkeit zur selbstständigen Kalibrierung an Bedeutung. Im Bereich der Umweltmesstechnik sind Sensoren gefragt, die auch unter extremen Bedingungen zuverlässig arbeiten und präzise Daten für die Überwachung von Luftqualität oder Wasserressourcen liefern. Ökologische Aspekte spielen ebenfalls eine Rolle; energieeffiziente Sensoren tragen zur Reduzierung des Gesamtenergieverbrauchs von Anlagen bei. Die zunehmende Verbreitung von IIoT (Industrial Internet of Things) fördert den Einsatz von Sensoren mit digitalen Schnittstellen wie IO-Link, die eine einfache Konfiguration und Vernetzung ermöglichen und den Wartungsaufwand reduzieren. Auch die Materialwissenschaften tragen zur Innovation bei, beispielsweise durch den Einsatz von neuartigen Keramiken oder Beschichtungen, die eine höhere Beständigkeit gegenüber aggressiven Medien oder extremen Temperaturen ermöglichen.
FAQ – Häufig gestellte Fragen zu Druck- und Strömungssensoren
Was ist der Unterschied zwischen relativen und absoluten Drucksensoren?
Ein relativer Drucksensor misst den Druck im Verhältnis zum atmosphärischen Umgebungsdruck. Ein absoluter Drucksensor hingegen misst den Druck im Verhältnis zum Vakuum. Dies ist wichtig für Anwendungen, bei denen der absolute Druck relevant ist, wie z.B. in der Luftfahrt oder in Vakuumprozessen.
Welche Strömungssensoren eignen sich für aggressive Medien?
Für aggressive Medien werden in der Regel Strömungssensoren mit chemisch beständigen Materialien wie Edelstahl (z.B. 1.4404 oder höherwertig), PVDF, PEEK oder speziellen Keramiken empfohlen. Elektromagnetische oder Ultraschall-Durchflussmesser sind hier oft eine gute Wahl, da sie in der Regel keine beweglichen Teile haben und aus korrosionsresistenten Werkstoffen gefertigt werden können.
Was bedeutet die ATEX-Zertifizierung für Sensoren?
ATEX (Atmosphères Explosibles) ist eine EU-Richtlinie, die Geräte und Schutzsysteme regelt, die für den Einsatz in explosionsgefährdeten Bereichen bestimmt sind. ATEX-zertifizierte Druck- und Strömungssensoren sind so konstruiert, dass sie keine Zündquelle darstellen und somit sicher in Umgebungen mit brennbaren Gasen, Dämpfen oder Stäuben eingesetzt werden können.
Wie beeinflusst die Viskosität des Mediums die Wahl des Strömungssensors?
Die Viskosität eines Mediums kann die Messgenauigkeit bestimmter Strömungssensoren beeinflussen. Beispielsweise können Paddelradzähler oder Turbinensensoren bei hochviskosen Flüssigkeiten zu ungenauen Messungen führen. Coriolis-Durchflussmesser und elektromagnetische Durchflussmesser sind oft weniger empfindlich gegenüber Viskositätsänderungen und eignen sich daher für eine breitere Palette von Flüssigkeiten.
Was sind die Vorteile von Sensoren mit IO-Link-Schnittstelle?
IO-Link ist ein standardisierter Kommunikationsstandard, der eine einfache, punkt-zu-Punkt-Kommunikation zwischen Sensoren und Steuerungen ermöglicht. Die Vorteile umfassen vereinfachte Installation und Inbetriebnahme durch automatische Parametrierung, verbesserte Diagnosemöglichkeiten und die einfache Integration von Sensordaten in übergeordnete IT-Systeme für IIoT-Anwendungen.
Welche Materialien werden typischerweise für Membranen in Drucksensoren verwendet?
Häufig verwendete Materialien für Membranen in Drucksensoren sind Edelstahl (z.B. 1.4404 oder 1.4571 für gute Korrosionsbeständigkeit), hochreine Keramik (für exzellente chemische Beständigkeit und mechanische Stabilität) und in einigen Fällen auch spezielle Kunststoffe für weniger anspruchsvolle Anwendungen. Die Wahl des Materials hängt stark vom zu messenden Medium und den Umgebungsbedingungen ab.
Was versteht man unter der Schutzart IP67?
Die Schutzart IP67 (International Protection Marking) bedeutet, dass das Gehäuse des Sensors staubdicht ist (erste Ziffer 6) und gegen zeitweiliges Untertauchen in Wasser geschützt ist (zweite Ziffer 7). Dies macht den Sensor geeignet für den Einsatz in feuchten oder staubigen Umgebungen, wo er potenziell Spritzwasser oder kurzen Eintauchen ausgesetzt sein könnte.
