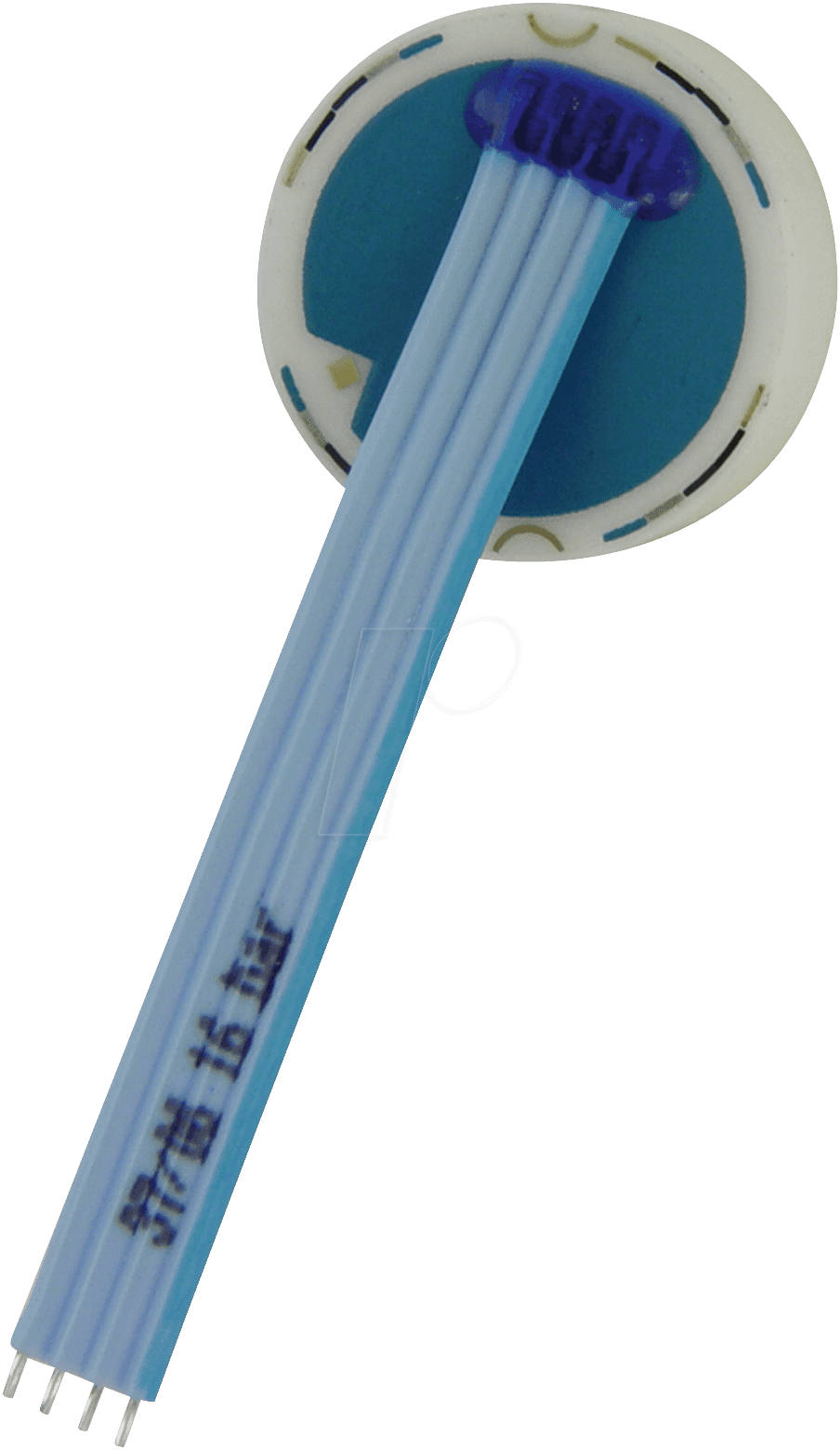

DS KE-D R2B5 – Keramischer Relativdrucksensor 2,5 bar

Die Drucksensoren der Baureihe DS-KE-R sind keramische Messzellen in Dickschichttechnologie zur Messung von statischen und dynamischen Relativ-Drücken in Flüssigkeiten oder Gasen. Typische Anwendungsgebiete ergeben sich im Bereich der Pneumatik und Hydraulik sowie in industriellen Applikationen.Durch die Keramik (Al2O3) als Werkstoff besitzt der Sensor eine hervorragende Beständigkeit gegen aggressive und korrosive Medien. Das Lieferspektrum deckt mit 14 abgestuften Messbereichsvarianten den gesamten Druckbereich von 1,6 bar bis 600 bar FS ab. Die Außenabmessungen aller Typen sind gleich, so dass diese in die gleiche mechanische Gehäusekonstruktion passen.Der Sensor ist als Wheatstonsche Vollbrücke aufgebaut. Das Ausgangssignal ist eine druckabhängige Differenzspannung, die direkt mit einem Instrumentenverstärker oder ASIC weiter verarbeitet werden kann.Der Sensor ist temperaturkompensiert, so dass sich in den meisten Applikationen der schaltungstechnische Aufwand auf eine einfache Nullpunkt und Verstärkungseinstellung reduziert.• Messprinzip: Druckmesszelle in Dickschichttechnologie• Meßbereich: 2,5 bar• Ausgangssignal: 1 – 4 mV/V• Linearität / Hysterese / Reproduzierbarkeit: < ±0,2 ... 1,5 %FS• Nullpunkt-Offset: < ±0,2 mV/V• Stabilität: < ±0,4 %FS/a (bei 25 °C)• Temperatur Einsatzbereich: -40 ... +105 °C• Temperaturfehler Offset: < ±0,02 %FS/K• Temperaturfehler: < ±0,01% FS/K• Widerstandswert: 10 kOhm• Widerstandstoleranz: ±20 %• Brücken-Speisespannung: 5 ... 30 V• Isolationswiderstand: 1 GOhm (bei 500 VDC, 25 °C, 75 %rF)• Durchschlagfestigkeit: 2000 VDS• Anschluss: Flachbandleitung
