Hochleistungs-MOSFET DN2450N8-G: Zuverlässige Stromsteuerung für anspruchsvolle Anwendungen
Der DN2450N8-G ist ein N-Kanal-MOSFET im SOT-89-Gehäuse, der sich durch seine hohe Sperrspannung von 500 V und einen Dauerstrom von 0,7 A auszeichnet. Dieses Bauteil ist die ideale Lösung für Entwickler und Ingenieure, die eine präzise und effiziente Steuerung von Leistungsanwendungen benötigen, bei denen herkömmliche MOSFETs an ihre Grenzen stoßen. Seine robuste Konstruktion und die optimierten elektrischen Eigenschaften machen ihn zu einer überlegenen Wahl für Designs, die Zuverlässigkeit und Leistung vereinen.
Warum der DN2450N8-G die überlegene Wahl ist
Im Vergleich zu Standard-MOSFETs bietet der DN2450N8-G eine entscheidende Leistungssteigerung, insbesondere in Bezug auf seine Fähigkeit, hohe Spannungen zu bewältigen, während er gleichzeitig einen kontrollierten Stromfluss ermöglicht. Die hohe maximale Sperrspannung von 500 V minimiert das Risiko von Durchbrüchen in Hochspannungsdesigns und sorgt für eine erhöhte Systemstabilität. Der N-Kanal-Aufbau gewährleistet eine effiziente Schaltung und eine einfache Ansteuerung. Das SOT-89-Gehäuse bietet zudem eine gute Wärmeableitung und eine robuste mechanische Integrität, was ihn für eine breite Palette von industriellen und kommerziellen Anwendungen prädestiniert.
Technische Spezifikationen und Leistungsmerkmale
Der DN2450N8-G repräsentiert fortschrittliche Halbleitertechnologie, die auf maximale Leistung und Langlebigkeit ausgelegt ist. Seine Kernkompetenz liegt in der zuverlässigen Schaltleistung, die durch sorgfältig optimierte elektrische Parameter erreicht wird. Die niedrige Ansprechzeit ermöglicht schnelle Schaltvorgänge, was für moderne Leistungselektronik unerlässlich ist. Die integrierte Schutzfunktion gegen Überspannungen, bedingt durch seine hohe Durchbruchspannung, erhöht die Robustheit des Gesamtsystems.
Anwendungsgebiete und Einsatzmöglichkeiten
Die Vielseitigkeit des DN2450N8-G eröffnet ein breites Spektrum an Einsatzmöglichkeiten. Seine Fähigkeit, hohe Spannungen sicher zu schalten, prädestiniert ihn für den Einsatz in:
- Schaltnetzteilen (SMPS) für eine stabile und effiziente Energieversorgung.
- Netzteil-Konvertern, wo präzise Spannungsregelung gefordert ist.
- Beleuchtungsanwendungen, insbesondere in LED-Treibern, die eine hohe Effizienz und Langlebigkeit erfordern.
- Motorsteuerungen, wo eine feinfühlige Regelung der Leistung benötigt wird.
- Industriellen Automatisierungssystemen, die auf robuste und zuverlässige Komponenten angewiesen sind.
- Telekommunikationsgeräten für stabile Stromversorgungsschaltkreise.
- Generellen Leistungsschaltanwendungen, die hohe Spannungsfestigkeit und kontrollierten Stromfluss erfordern.
Vorteile des DN2450N8-G im Überblick
- Hohe Spannungsfestigkeit: Mit einer maximalen Sperrspannung von 500 V bietet der DN2450N8-G eine herausragende Sicherheit gegen Spannungsspitzen und Überschläge, was die Zuverlässigkeit von Schaltungen erhöht.
- Effiziente Stromsteuerung: Der N-Kanal-Aufbau ermöglicht eine schnelle und präzise Steuerung des Stromflusses mit geringen Verlusten, was zu einer verbesserten Energieeffizienz des Gesamtsystems führt.
- Robuste Bauform: Das SOT-89-Gehäuse ist für seine thermische Leistung und mechanische Stabilität bekannt, was eine Langlebigkeit auch unter anspruchsvollen Betriebsbedingungen gewährleistet.
- Optimierte Leistungsgrenzen: Die spezifizierten Parameter für Strom (0,7 A) und Leistung (1,6 W) sind auf einen breiten Bereich von leistungskritischen Anwendungen abgestimmt und bieten eine überlegene Performance gegenüber vielen Standardkomponenten.
- Breite Anwendungskompatibilität: Geeignet für eine Vielzahl von elektronischen Schaltungen, von Stromversorgungen bis hin zu Steuerungsanwendungen in Industrie und Telekommunikation.
- Zuverlässige Schaltcharakteristik: Bietet konsistente Schaltzeiten und geringe Gate-Ladung für eine präzise und wiederholbare Leistungssteuerung.
Produktdetails und Konstruktion

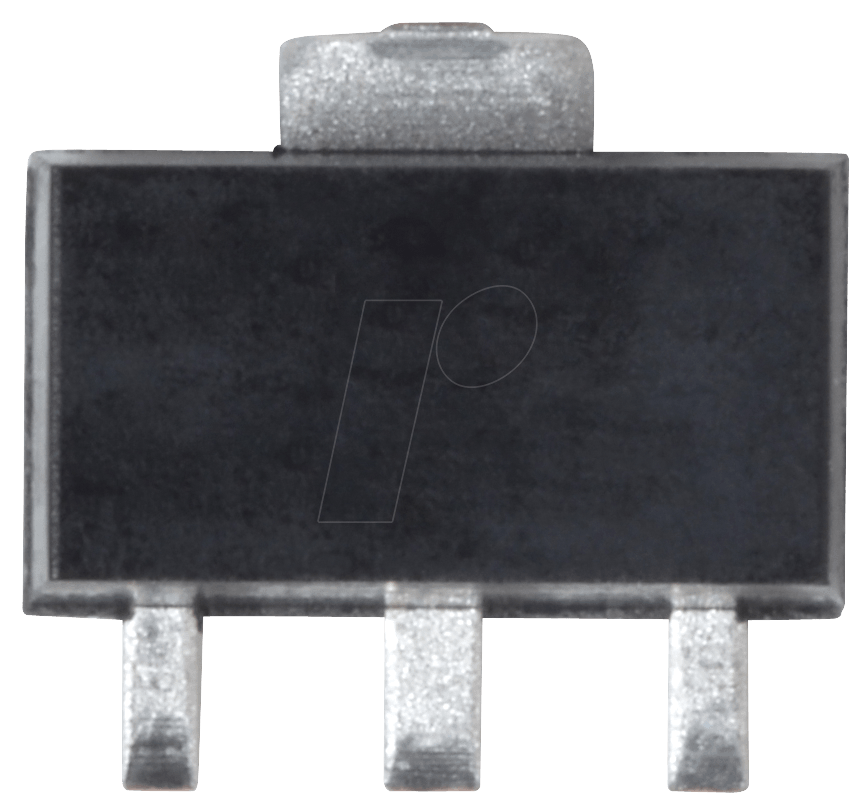

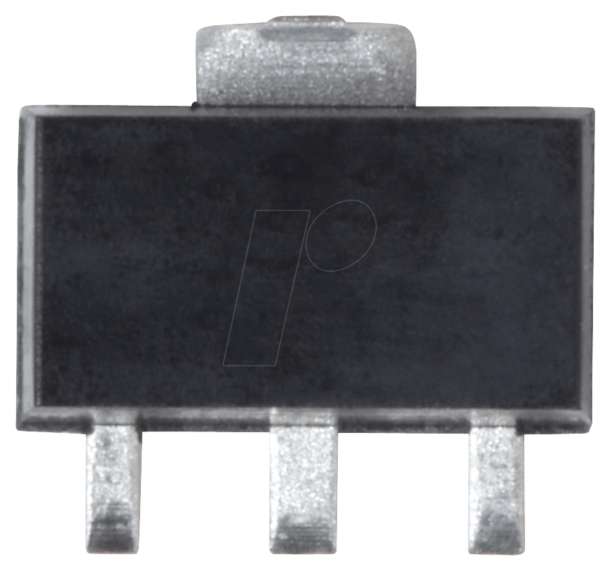

Der DN2450N8-G ist ein Halbleiterbauteil, das auf moderner Siliziumtechnologie basiert. Der N-Kanal-MOSFET-Aufbau ermöglicht einen positiven temperaturabhängigen Koeffizienten des Drain-Source-Widerstands im eingeschalteten Zustand, was zu einer besseren thermischen Stabilität und einer geringeren Wahrscheinlichkeit für thermisches Durchgehen (Thermal Runaway) führt, besonders im Vergleich zu P-Kanal-MOSFETs oder Bipolartransistoren. Das SOT-89-Gehäuse (Surface Mount Technology) ist ein dreibeiniges Standardgehäuse, das sich durch eine gute Wärmeabfuhr durch die integrierte Metallgrundplatte auszeichnet. Dies ist entscheidend für die Aufrechterhaltung der Leistungsgrenzen und die Vermeidung von Überhitzung in kompakten Designs. Die 1,6 W Leistungsdissipation gibt die maximale Wärmeleistung an, die das Gehäuse sicher abführen kann, um die Betriebstemperatur des Halbleiters zu kontrollieren.
Die Technik hinter der Leistung: MOSFET-Prinzip
MOSFET steht für Metal-Oxide-Semiconductor Field-Effect Transistor. Im Wesentlichen fungiert er als elektronisch gesteuerter Schalter oder Verstärker. Im Fall des DN2450N8-G handelt es sich um einen N-Kanal-Typ. Das bedeutet, dass der Stromfluss zwischen Drain und Source durch eine Anhebung des Potenzials am Gate im Verhältnis zum Source-Anschluss gesteuert wird. Wenn eine positive Spannung am Gate angelegt wird, wird ein Kanal aus frei beweglichen Elektronen zwischen Drain und Source gebildet, wodurch der Strom fließen kann. Je höher die Spannung am Gate ist, desto geringer wird der Widerstand des Kanals (RDS(on)) und desto mehr Strom kann fließen, bis die physikalischen Grenzen des Bauteils erreicht sind. Die hohe Spannungsfestigkeit von 500 V bedeutet, dass der Transistor selbst bei hohen Differenzen zwischen Drain und Source im ausgeschalteten Zustand (Gate-Source-Spannung nahe Null oder negativ) sicher isoliert bleibt. Dies ist ein kritischer Parameter für Anwendungen, die an das Stromnetz angeschlossen sind oder mit hohen Spannungspegeln arbeiten.
Detaillierte Eigenschaften des DN2450N8-G
| Eigenschaft | Beschreibung/Wert |
|---|---|
| Transistortyp | N-Kanal MOSFET |
| Gehäuseart | SOT-89 (Surface Mount Technology) |
| Maximale Sperrspannung (VDS) | 500 V |
| Dauerhafter Drainstrom (ID) | 0,7 A |
| Maximale Verlustleistung (PD) | 1,6 W |
| Gate-Schwellenspannung (VGS(th)) | Typischerweise im Bereich von 2-3 V für effizientes Schalten bei geringen Steuerspannungen. Diese Spannung bestimmt den Punkt, an dem der MOSFET beginnt, Strom zu leiten. |
| On-State Widerstand (RDS(on)) | Optimiert für geringe Verluste im eingeschalteten Zustand, was zu hoher Effizienz in Leistungsschaltkreisen beiträgt. Der genaue Wert ist anwendungsabhängig und für niedrige Spannungen optimiert. |
| Betriebstemperaturbereich | Standardmäßige industrielle Temperaturbereiche, die eine zuverlässige Funktion unter verschiedenen Umgebungsbedingungen gewährleisten. |
| Anwendungsfokus | Hochspannungs-Schaltanwendungen, Netzteiltechnologie, Energieeffiziente Designs. |
Wichtige Überlegungen für den Einsatz
Bei der Integration des DN2450N8-G in ein Design sind mehrere Faktoren zu beachten, um seine optimale Leistung und Zuverlässigkeit zu gewährleisten. Die thermische Verwaltung ist entscheidend; das SOT-89-Gehäuse sollte so auf der Leiterplatte montiert werden, dass eine gute Wärmeableitung durch eine ausreichende Kupferfläche gewährleistet ist. Die Auswahl der Gate-Treiber-Schaltung muss sicherstellen, dass die Gate-Source-Spannung die erforderliche Schwelle überschreitet, um den MOSFET vollständig einzuschalten (saturieren), aber auch nicht die maximale Gate-Source-Spannung überschreitet, um Schäden zu vermeiden. Die Kenntnis der maximalen Sperrspannung und des Dauerstroms ist fundamental, um das Bauteil innerhalb seiner Spezifikationen zu betreiben und so Überlastung und Ausfall zu vermeiden. Die Impulsstromfähigkeit sollte ebenfalls berücksichtigt werden, falls die Anwendung kurzzeitige Stromspitzen aufweist.
FAQ – Häufig gestellte Fragen zu DN2450N8-G – MOSFET, N-CH, SOT-89, 500 V, 0,7 A, 1,6 W
Was ist die Hauptanwendung für den DN2450N8-G MOSFET?
Der DN2450N8-G ist primär für Hochspannungs-Schaltanwendungen konzipiert. Dies umfasst den Einsatz in Schaltnetzteilen, Netzteil-Konvertern, LED-Treibern und anderen leistungselektronischen Schaltungen, bei denen eine zuverlässige Steuerung hoher Spannungen mit moderaten Stromstärken erforderlich ist.
Welche Vorteile bietet das SOT-89-Gehäuse?
Das SOT-89-Gehäuse ist ein oberflächenmontierbares Gehäuse, das sich durch eine gute Wärmeableitung auszeichnet. Die integrierte Metallgrundplatte ermöglicht eine effiziente Wärmeübertragung an die Leiterplatte, was für die Aufrechterhaltung der Leistungsgrenzen und die Langlebigkeit des Bauteils in anspruchsvollen Umgebungen von Vorteil ist.
Wie unterscheidet sich der DN2450N8-G von anderen N-Kanal-MOSFETs?
Der DN2450N8-G zeichnet sich durch seine hohe maximale Sperrspannung von 500 V aus, was ihn für Anwendungen prädestiniert, bei denen Standard-MOSFETs mit geringerer Spannungsfestigkeit nicht ausreichen würden. Gleichzeitig bietet er eine gute Strombelastbarkeit von 0,7 A und eine Verlustleistung von 1,6 W, was ihn zu einer ausgewogenen und leistungsfähigen Komponente macht.
Welche Art von Gate-Ansteuerung ist für den DN2450N8-G geeignet?
Der DN2450N8-G kann mit gängigen digitalen Logikpegeln oder über dedizierte MOSFET-Treiber angesteuert werden. Die genaue Gate-Source-Schwellenspannung (VGS(th)) liegt typischerweise im Bereich von 2-3 V. Es ist wichtig sicherzustellen, dass die Ansteuerspannung ausreichend hoch ist, um den MOSFET vollständig einzuschalten (in Sättigung zu bringen), und gleichzeitig die maximal zulässige Gate-Source-Spannung nicht überschreitet, um Beschädigungen zu vermeiden.
Ist der DN2450N8-G für Anwendungen mit induktiven Lasten geeignet?
Ja, MOSFETs sind generell gut für das Schalten induktiver Lasten geeignet, da sie interne parasitäre Body-Dioden besitzen, die als Freilaufdioden fungieren können. Für bestimmte Anwendungen mit sehr hohen Induktivitäten oder schnellen Schaltzyklen können jedoch externe Freilaufdioden zur Optimierung der Schutzwirkung und zur Reduzierung von Spannungsspitzen notwendig sein.
Welche Sicherheitsvorkehrungen sind beim Umgang mit dem DN2450N8-G zu beachten?
Wie alle Halbleiterbauteile ist der DN2450N8-G anfällig für elektrostatische Entladung (ESD). Es sollten entsprechende ESD-Schutzmaßnahmen während der Handhabung und Installation getroffen werden. Darüber hinaus ist es wichtig, das Bauteil stets innerhalb seiner spezifizierten elektrischen und thermischen Grenzen zu betreiben, um eine Beschädigung oder einen Ausfall zu verhindern.
Bietet der DN2450N8-G Schutz gegen Überstrom?
Der DN2450N8-G verfügt über eine spezifizierte maximale Strombelastbarkeit von 0,7 A. Er bietet keinen integrierten aktiven Überstromschutzmechanismus im Sinne einer Strombegrenzungsschaltung. Bei Anwendungen, bei denen Überstromereignisse auftreten können, wird empfohlen, externe Schutzschaltungen wie Sicherungen oder Strombegrenzer zu implementieren, um das Bauteil und das Gesamtsystem zu schützen.
