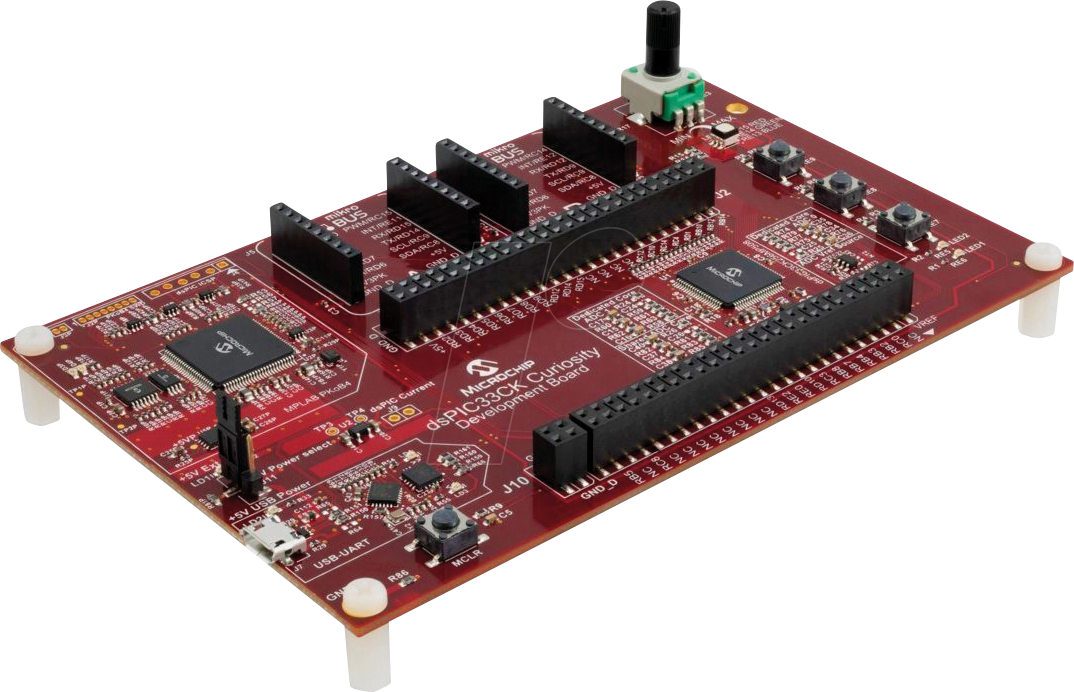

DM330030 – dsPIC33CK Curiosity-Entwicklungsboard: Ihr Tor zur fortgeschrittenen Signalverarbeitung und Steuerungstechnik
Das dsPIC33CK Curiosity-Entwicklungsboard (DM330030) wurde entwickelt, um Ingenieuren, Entwicklern und Hobbyisten die Möglichkeit zu geben, die leistungsstarken Funktionen der dsPIC33CK Familie von Microcontrollern von Microchip Technology voll auszuschöpfen. Dieses Board ist die ideale Plattform für die schnelle Prototypenentwicklung von anspruchsvollen Echtzeit-Anwendungen in Bereichen wie industrielle Automatisierung, Motorsteuerung, Audioverarbeitung und fortschrittliche Sensorik, wo präzise digitale Signalverarbeitung und robuste Steuerung unabdingbar sind.
Optimale Entwicklungsumgebung für dsPIC33CK Microcontroller
Das DM330030 Curiosity-Entwicklungsboard bietet eine integrierte und benutzerfreundliche Entwicklungsumgebung, die speziell auf die dsPIC33CK Familie zugeschnitten ist. Es ermöglicht eine signifikante Beschleunigung des Designprozesses, indem es Entwicklern erlaubt, direkt mit dem Ziel-Mikrocontroller zu arbeiten, ohne sich mit komplexen Schaltungsdesigns auseinandersetzen zu müssen. Die Board-Architektur ist darauf ausgelegt, die Kernkompetenzen der dsPIC33CK Prozessoren – nämlich die effiziente digitale Signalverarbeitung (DSP) und präzise Echtzeit-Steuerung – optimal zu nutzen. Dies unterscheidet es von Standard-Entwicklungsboards, die oft nicht die spezifischen DSP-Instruktionen oder die hochentwickelten Timer-Module, die für anspruchsvolle Steuerungsaufgaben unerlässlich sind, unterstützen.
Umfassende Funktionalitäten und integrierte Peripherie
Die Stärke des DM330030 liegt in seiner durchdachten Integration und den umfangreichen Funktionen, die es Entwicklern bietet:
- Leistungsstarker dsPIC33CK Mikrocontroller: Basierend auf der neuesten Generation von Microchip dsPIC33C Familie, die für ihre hohe Performance und Effizienz in DSP- und Steuerungsanwendungen bekannt ist.
- Integrierte Debugging- und Programmierungsmöglichkeiten: Das Board verfügt über einen On-Board-Debugger (PKOB – PICkit On-Board), der eine nahtlose Integration mit der MPLAB X IDE von Microchip ermöglicht. Dies eliminiert die Notwendigkeit eines externen Debuggers und vereinfacht den Entwicklungsworkflow erheblich.
- Vielfältige Anschlussmöglichkeiten: Das Board bietet eine breite Palette an Schnittstellen, darunter GPIO-Pins, analoge Eingänge, digitale Ausgänge, I2C, SPI, UART und CAN-Bus, was eine flexible Anbindung von externen Sensoren, Aktoren und Kommunikationsmodulen ermöglicht.
- Erweiterbarkeit durch M2M-Steckplätze: Die inkludierten Mikrobus™-Steckplätze erlauben die einfache Integration von einer Vielzahl von Click-Boards™ von MikroElektronika, wodurch zusätzliche Funktionalitäten wie drahtlose Kommunikation, Sensorik oder Aktorik schnell hinzugefügt werden können. Dies ist ein entscheidender Vorteil für die schnelle Evaluierung von Erweiterungsoptionen.
- Dedizierte DSP-Hardware: Die dsPIC33CK Prozessoren integrieren dedizierte Hardware-Beschleuniger für DSP-Operationen wie Multiply-Accumulate (MAC), was signifikante Leistungssteigerungen bei Signalverarbeitungsalgorithmen ermöglicht, die auf vielen generischen Mikrocontrollern nur mühsam realisierbar wären.
- Fortschrittliche Timer- und PWM-Module: Ausgestattet mit hochentwickelten Timer- und Pulsweitenmodulations (PWM)-Modulen, die für präzise Motorsteuerungsanwendungen, Stromversorgungen und Leistungselektronik unerlässlich sind. Dies erlaubt die Generierung komplexer PWM-Signale mit hoher Auflösung und geringer Totzeit.
Technische Spezifikationen und Hardware-Merkmale
| Merkmal | Spezifikation |
|---|---|
| Mikrocontroller-Typ | Microchip dsPIC33CK Familie (spezifisches Modell je nach Board-Revision, oft mit hohem Takt und umfangreicher Peripherie) |
| DSP-Fähigkeiten | Hardware-beschleunigte MAC-Operationen, SIMD-Instruktionen für parallele Datenverarbeitung |
| Core-Architektur | 16-Bit dsPIC® DSC (Digital Signal Controller) |
| Taktfrequenz | Bis zu 250 MIPS (Millionen von Instruktionen pro Sekunde) für schnelle Signalverarbeitung |
| Speicher | Umfangreicher Flash-Speicher und RAM für komplexe Algorithmen und Datenspeicherung |
| On-Board-Debugger | PICkit On-Board (PKOB) für einfache Programmierung und Echtzeit-Debugging |
| Erweiterungssteckplätze | 2x Mikrobus™-Steckplätze (kompatibel mit Click-Boards™) |
| Analoge Peripherie | Mehrere ADCs (Analog-Digital-Wandler) mit hoher Auflösung und schneller Abtastrate, DACs (Digital-Analog-Wandler) |
| Digitale Kommunikationsschnittstellen | UART, SPI, I2C, CAN-Bus, USB (abhängig vom spezifischen dsPIC33CK Chip) |
| Timer & PWM | Hochauflösende Timer, fortschrittliche PWM-Module für präzise Motor- und Leistungselektroniksteuerung |
| Stromversorgung | USB-Bus-Speisung oder externe Stromquelle |
| Layout & Design | Kompaktes Board-Layout mit gut zugänglichen Anschlusspunkten und klarer Beschriftung für einfache Bedienung und Integration. |
Anwendungsbereiche und Einsatzszenarien
Das dsPIC33CK Curiosity-Entwicklungsboard (DM330030) ist die ideale Wahl für eine breite Palette von anspruchsvollen Anwendungen:
- Industrielle Automatisierung: Steuerung von Servomotoren, Frequenzumrichtern, Robotik-Applikationen und Sensornetzwerken. Die hohe Präzision der PWM-Module und die Echtzeitfähigkeit des dsPIC33CK sind hier von entscheidender Bedeutung.
- Motorsteuerung: Effiziente Regelung von AC- und DC-Motoren, BLDC-Motoren und Schrittmotoren. Die integrierte DSP-Hardware ermöglicht die Implementierung komplexer Regelungsalgorithmen wie Feldorientierte Regelung (FOC) direkt auf dem Chip.
- Audioverarbeitung: Entwicklung von DSP-basierten Audioeffekten, digitalen Signalprozessoren für Hi-Fi-Anwendungen, Mikrofonvorverstärkern und Lautsprecher-Management-Systemen. Die Fähigkeit, komplexe Filter und Modulatoren in Echtzeit zu verarbeiten, macht es hier besonders wertvoll.
- Leistungselektronik: Design von fortschrittlichen Stromversorgungen, DC/DC-Wandlern, Wechselrichtern und Energiewandlungssystemen, bei denen eine präzise Regelung der Schaltfrequenz und des Tastverhältnisses unerlässlich ist.
- Sensor-Fusion und Datenanalyse: Verarbeitung und Interpretation von Daten von mehreren Sensoren gleichzeitig. Die leistungsfähige DSP-Engine ermöglicht die schnelle Analyse und Korrelation von Messwerten.
- Medizintechnik: Prototyping von Geräten zur präzisen Steuerung von Dosierungen, Signalverarbeitung von biometrischen Daten und Steuerung von medizinischen Instrumenten, wo Zuverlässigkeit und Präzision oberste Priorität haben.
- IoT-Geräte mit anspruchsvollen Verarbeitungsanforderungen: Integration in IoT-Knoten, die neben Konnektivität auch Echtzeit-Signalverarbeitung für anspruchsvolle Messungen oder Steuerungsaufgaben benötigen.
Vorteile gegenüber generischen Mikrocontroller-Plattformen
Im Vergleich zu generischen Mikrocontroller-Entwicklungsboards, die oft auf allgemeine Rechenaufgaben ausgelegt sind, bietet das DM330030 dsPIC33CK Curiosity-Entwicklungsboard entscheidende Vorteile für spezialisierte Anwendungen:
- Dedizierte DSP-Hardware-Beschleunigung: Ermöglicht die Durchführung von Signalverarbeitungsalgorithmen mit deutlich höherer Geschwindigkeit und Effizienz, was für Echtzeitanwendungen unerlässlich ist, bei denen Latenz kritisch ist.
- Optimierte Peripherie für Steuerung: Hochentwickelte Timer- und PWM-Module, die speziell für präzise Motorsteuerungs- und Leistungselektronikanwendungen konzipiert sind und weit über die Funktionalität von Standard-Timern hinausgehen.
- Integrierte Entwicklungsumgebung: Die nahtlose Integration mit MPLAB X IDE und dem On-Board-Debugger reduziert die Einstiegshürden und beschleunigt den gesamten Entwicklungsprozess.
- Erweiterbarkeit durch Mikrobus™: Die einfache Integration von Add-on-Modulen über die Mikrobus™-Steckplätze ermöglicht schnelles Prototyping und Evaluierung verschiedenster Funktionalitäten, was den Entwicklungsaufwand erheblich reduziert.
- Robustheit und Zuverlässigkeit: Die dsPIC33CK Prozessoren sind für ihre Robustheit und ihren zuverlässigen Betrieb in rauen Umgebungen konzipiert, was sie ideal für industrielle und professionelle Anwendungen macht.
