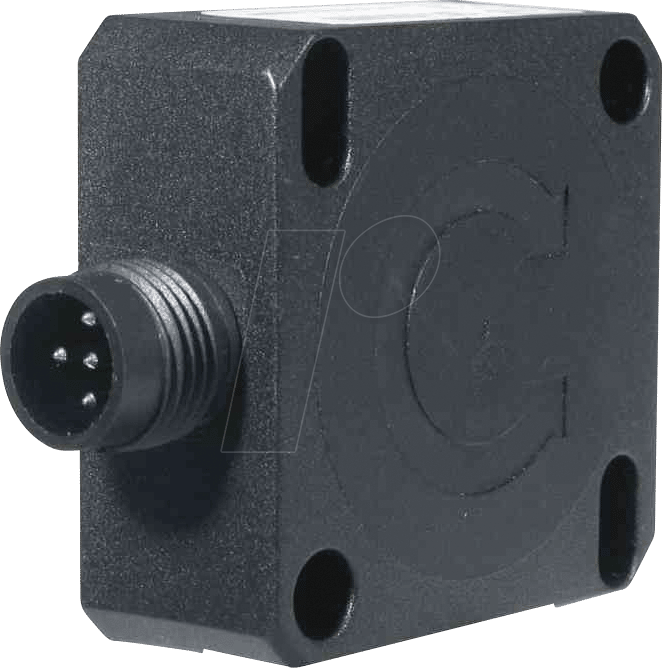

DIS 12563 – Absoluter Drehgeber für präzise Winkelmessung in anspruchsvollen Umgebungen
Der DIS 12563 ist ein lagerloser Absolut-Drehgeber, der speziell für Anwendungen entwickelt wurde, bei denen höchste Genauigkeit, Zuverlässigkeit und Langlebigkeit gefordert sind. Wenn Sie eine Positionierungssteuerung mit einer präzisen Winkelmessung über einen Bereich von 180° benötigen und eine robuste, wartungsfreie Lösung suchen, ist dieser Drehgeber die ideale Wahl. Er eignet sich hervorragend für den Einsatz in industriellen Automatisierungsprozessen, Robotik, Mess- und Prüfgeräten sowie in anspruchsvollen Umgebungen, wo herkömmliche inkrementelle Drehgeber an ihre Grenzen stoßen.
Überlegene Leistung und Zuverlässigkeit des DIS 12563
Im Vergleich zu herkömmlichen inkrementellen Drehgebern bietet der DIS 12563 entscheidende Vorteile, die ihn zur überlegenen Wahl machen. Seine absolute Technologie bedeutet, dass die Position nach dem Einschalten sofort und ohne Referenzfahrt bekannt ist. Dies eliminiert potenzielle Fehlerquellen und spart wertvolle Zeit in automatisierten Abläufen. Die lagerlose Konstruktion reduziert Verschleiß und macht den Drehgeber unempfindlich gegenüber Vibrationen und Stößen, was zu einer deutlich längeren Lebensdauer und reduzierten Wartungskosten führt. Die analoge 0-5V-Ausgabe ist zudem direkt mit vielen Steuerungen kompatibel und ermöglicht eine einfache Integration.
Präzise Winkelmessung über 180°
Die Kernfunktion des DIS 12563 ist seine Fähigkeit, Winkel präzise über einen Messbereich von 180 Grad zu erfassen. Dies wird durch ein fortschrittliches Sensorsystem realisiert, das die Drehung mit hoher Auflösung und exakter Wiedergabe erfasst. Ob es um die genaue Positionierung von Werkzeugen, die Steuerung von Klappen oder die Überwachung von Gelenkwinkeln geht – die 180°-Abdeckung des DIS 12563 deckt eine breite Palette von Anwendungen ab, bei denen eine Halbumdrehung oder ein spezifischer Sektor des Drehwinkels von Interesse ist.
Robustheit und Langlebigkeit dank lagerloser Konstruktion
Die lagerlose Bauweise ist ein herausragendes Merkmal des DIS 12563. Herkömmliche Drehgeber verwenden oft Kugellager, die anfällig für Verschleiß, Verschmutzung und mechanische Belastungen sind. Der DIS 12563 verzichtet vollständig auf diese Verschleißteile und setzt stattdessen auf berührungslose Sensortechnologie. Dies resultiert in einer außergewöhnlichen mechanischen Robustheit, hoher Vibrationsfestigkeit und einer erweiterten Lebensdauer, selbst unter extremen Betriebsbedingungen. Die Abwesenheit von Lagerverschleiß bedeutet auch eine konstant hohe Messgenauigkeit über die gesamte Lebensdauer des Geräts.
Vielseitige Anschlussmöglichkeiten und Spannungsversorgung
Der DIS 12563 ist für eine breite Palette von industriellen Anwendungen konzipiert und bietet daher flexible Anschlussmöglichkeiten. Mit einer Spannungsversorgung von 8-32V DC ist er kompatibel mit den meisten gängigen Stromversorgungen in industriellen Umgebungen. Die analoge Ausgangsschnittstelle mit einem Bereich von 0-5V ermöglicht eine einfache Integration in bestehende Steuerungs- und Überwachungssysteme. Diese universelle Kompatibilität vereinfacht die Planung und Implementierung von Automatisierungslösungen erheblich.
Technische Spezifikationen und Qualitätsmerkmale
| Merkmal | Beschreibung |
|---|---|
| Drehgeber-Typ | Absolut-Drehgeber, lagerlos |
| Messbereich | 180° |
| Ausgangssignal | Analog: 0-5V |
| Spannungsversorgung | 8-32V DC |
| Bauweise | Lagerlos für maximale Lebensdauer und Robustheit |
| Umgebungstemperatur | Geeignet für industrielle Standardbereiche (genaue Spezifikationen im technischen Datenblatt) |
| Schutzart | Typischerweise IP65 oder höher für anspruchsvolle Umgebungen (genaue Spezifikationen im technischen Datenblatt) |
| Genauigkeit | Hochpräzise Winkelmessung über den gesamten Messbereich, mit geringer Hysterese |
Anwendungsgebiete des DIS 12563
Der DIS 12563 findet aufgrund seiner herausragenden Eigenschaften in zahlreichen Industriezweigen Anwendung:
- Industrielle Automatisierung: Präzise Positionsrückmeldung in Montagelinien, Fertigungsstraßen und automatisierten Lagersystemen.
- Robotik: Gelenkwinkelmessung in Roboterarmen für genaue Bewegungssteuerung und Kollisionsvermeidung.
- Maschinenbau: Überwachung und Steuerung von Verstellwegen in Werkzeugmaschinen, Verpackungsmaschinen und Sondermaschinen.
- Fahrzeugtechnik: Winkelmessung in Lenkungssystemen, Fahrwerkskomponenten oder bei hydraulischen/pneumatischen Aktuatoren.
- Medizintechnik: Präzise Positionierung von medizinischen Geräten und Behandlungseinheiten, wo Hygiene und Zuverlässigkeit essenziell sind.
- Prüf- und Messtechnik: Als Sensorkomponente in Prüfständen zur exakten Erfassung von Drehwinkeln.
Vorteile des lagerlosen Designs
Die Entscheidung für einen lagerlosen Absolut-Drehgeber wie den DIS 12563 bietet signifikante operative und ökonomische Vorteile:
- Erhöhte Lebensdauer: Keine mechanischen Abnutzungsteile im Lagerbereich führen zu einer um ein Vielfaches höheren Lebensdauer im Vergleich zu gelagerten Systemen.
- Vibrations- und Stoßfestigkeit: Unempfindlich gegenüber mechanischen Belastungen, was den Einsatz in dynamischen Umgebungen ermöglicht.
- Wartungsfreiheit: Keine Notwendigkeit für Schmierung oder regelmäßige Lagerinspektion, was Betriebskosten senkt.
- Konstante Messgenauigkeit: Die Abwesenheit von Spiel und Verschleiß im Lagerbereich sorgt für eine über lange Zeit gleichbleibend hohe Präzision.
- Kompakte Bauweise: Oftmals ermöglicht die lagerlose Konstruktion eine kompaktere Bauform, was Platz in beengten Einbausituationen spart.
Integration und Kompatibilität
Die 0-5V analoge Ausgangsschnittstelle des DIS 12563 ist ein entscheidender Faktor für seine einfache Integration. Viele moderne SPS-Systeme (Speicherprogrammierbare Steuerungen) und HMI-Panels (Human-Machine-Interfaces) verfügen über analoge Eingänge, die dieses Standardspannungssignal direkt verarbeiten können. Dies vereinfacht die elektrische Anbindung und reduziert den Bedarf an zusätzlichen Konvertern oder komplexen Schnittstellenmodulen. Die breite Spannungsversorgung von 8-32V DC macht den Drehgeber zudem flexibel einsetzbar in unterschiedlichen Stromversorgungskonzepten.
Präzision und Auflösung für anspruchsvolle Aufgaben
Die hohe Auflösung und Genauigkeit des DIS 12563 sind entscheidend für Anwendungen, bei denen selbst kleinste Winkelabweichungen kritisch sind. Die absolute Messung stellt sicher, dass die Position jederzeit eindeutig bestimmt ist, was besonders in geschlossenen Regelkreisen von Vorteil ist. Die präzise Erfassung von Winkeln bis zu 180° ermöglicht fein abgestufte Steuerungsaufgaben und eine genaue Prozessüberwachung.
FAQ – Häufig gestellte Fragen zu DIS 12563 – Drehgeber absolut, 180°, 0-5V, 8-32V, lagerlos
Was ist ein Absolut-Drehgeber und welche Vorteile bietet er gegenüber inkrementellen Systemen?
Ein Absolut-Drehgeber bestimmt die Position des Drehwinkels direkt und eindeutig, sobald er eingeschaltet wird, ohne dass eine Referenzfahrt notwendig ist. Dies ist der Hauptunterschied zu inkrementellen Drehgebern, die ihre Position durch Zählen von Impulsen ermitteln und nach jedem Einschalten eine Referenzfahrt benötigen. Der Vorteil liegt in der sofortigen Verfügbarkeit der Position, der Unabhängigkeit von Stromausfällen und der Vermeidung von Positionsverlust.
Warum ist die lagerlose Konstruktion des DIS 12563 wichtig?
Die lagerlose Konstruktion eliminiert mechanische Verschleißteile wie Kugellager. Dies führt zu einer deutlich erhöhten Lebensdauer, höherer Widerstandsfähigkeit gegen Vibrationen und Stöße, reduziertem Wartungsaufwand und konstanter Messgenauigkeit über die gesamte Lebensdauer. Es vermeidet auch Probleme wie Lagerluft, die die Präzision beeinträchtigen könnte.
Welche Art von Ausgangssignal bietet der DIS 12563 und wie wird es verwendet?
Der DIS 12563 bietet ein analoges Ausgangssignal im Bereich von 0-5V. Dieses Spannungssignal ist direkt proportional zum gemessenen Drehwinkel. Es kann von vielen industriellen Steuerungen, SPSen und HMI-Geräten ohne zusätzliche Konverter verarbeitet werden, was die Integration in bestehende Systeme vereinfacht.
Wie wird die Spannungsversorgung des DIS 12563 sichergestellt?
Der Drehgeber ist für eine breite Eingangsspannung von 8V bis 32V DC ausgelegt. Dies ermöglicht den Einsatz in einer Vielzahl von industriellen Stromversorgungssystemen und bietet Flexibilität bei der Installation.
Ist der DIS 12563 für den Einsatz in rauen Umgebungsbedingungen geeignet?
Ja, die lagerlose Bauweise und die typischerweise hohe Schutzart (oftmals IP65 oder höher, je nach spezifischer Ausführung) machen den DIS 12563 robust und geeignet für den Einsatz in industriellen Umgebungen, die durch Staub, Feuchtigkeit oder Vibrationen belastet sein können. Die genauen Schutzart-Spezifikationen sind im technischen Datenblatt zu finden.
Was bedeutet der Messbereich von 180° für die Anwendung?
Der Messbereich von 180° bedeutet, dass der Drehgeber die exakte Position über eine halbe Umdrehung präzise erfassen kann. Dies ist ideal für Anwendungen, bei denen nur ein bestimmter Winkelbereich relevant ist, wie z.B. die Steuerung von Klappen, die Positionierung von Werkzeugen oder die Überwachung von Gelenkwinkeln, die sich nicht über 360° erstrecken.
Muss ich den DIS 12563 kalibrieren oder referenzieren?
Nein, als Absolut-Drehgeber benötigt der DIS 12563 keine Kalibrierung oder Referenzfahrt nach dem Einschalten. Die Position wird sofort und eindeutig ausgegeben. Lediglich bei der Erstinstallation oder zur Feinabstimmung der Skalierung in der Steuerung kann eine Kalibrierung des analogen Ausgangssignals notwendig sein, um die gewünschte Korrelation zwischen Spannung und Winkel herzustellen.
