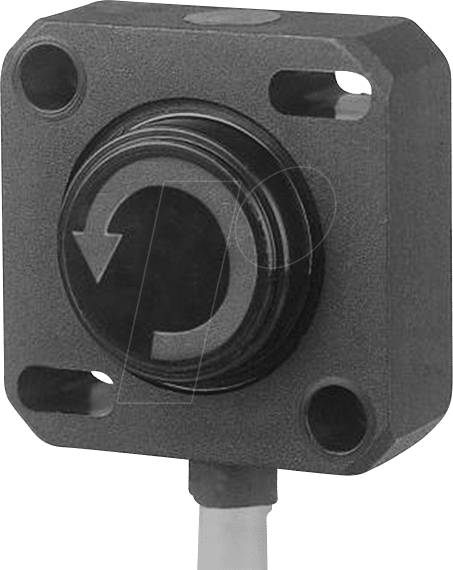

Präzise Positionsbestimmung mit dem DIS 11491 Drehgeber
Sie suchen nach einer zuverlässigen und hochpräzisen Lösung zur Erfassung von Drehbewegungen und Positionen in Ihrer industriellen Automatisierung oder Ihrem technischen Projekt? Der DIS 11491 Drehgeber mit A/B-Signalausgabe, Push-Pull-Technologie und 128 Pulse pro Umdrehung (ppr) ist die ideale Wahl für anspruchsvolle Anwendungen, bei denen es auf exakte und stabile Messwerte ankommt. Dieser Drehgeber wurde entwickelt, um die Anforderungen moderner Maschinen und Anlagen zu erfüllen, indem er eine nahtlose Integration und konsistente Leistung gewährleistet.
Herausragende Merkmale und Vorteile des DIS 11491
Der DIS 11491 Drehgeber zeichnet sich durch eine Reihe von Merkmalen aus, die ihn von herkömmlichen Drehgebern abheben und zu einer überlegenen Wahl machen. Seine A/B-Phasen-Ausgabe ermöglicht eine bidirektionale Drehungserfassung, was für Steuerungsanwendungen unerlässlich ist. Die Push-Pull-Ausgangsstufe bietet eine hohe Signalintegrität und Flexibilität bei der Anbindung an unterschiedliche Steuerungssysteme, ohne dass externe Abschlusswiderstände erforderlich sind. Mit 128 ppr liefert dieser Drehgeber eine feine Auflösung, die auch für präzise Bewegungssteuerungen ausreichend ist.
- Hohe Auflösung: 128 Pulse pro Umdrehung (ppr) für präzise Positions- und Geschwindigkeitsmessungen.
- Bidirektionale Erfassung: A/B-Phasen-Ausgabe zur Erkennung der Drehrichtung, entscheidend für Steuerungsaufgaben.
- Robuste Signalübertragung: Push-Pull-Ausgang für störungsfreie Signalübertragung und einfache Integration.
- Breiter Spannungsbereich: Betriebsbereitschaft von 8 bis 32 V DC, was eine hohe Flexibilität bei der Stromversorgung ermöglicht.
- Langlebigkeit und Zuverlässigkeit: Konzipiert für den industriellen Einsatz, widerstandsfähig gegenüber Umwelteinflüssen.
- Vielseitige Anwendbarkeit: Geeignet für eine breite Palette von Automatisierungs-, Mess- und Steuerungssystemen.
Technische Spezifikationen im Detail
Die Leistungsfähigkeit des DIS 11491 Drehgebers basiert auf seiner durchdachten Konstruktion und der präzisen Fertigung. Die Verarbeitung von 128 Pulsen pro Umdrehung ermöglicht eine hohe Genauigkeit bei der Positionsbestimmung, die für komplexe Bewegungsabläufe unerlässlich ist. Der Einsatz von A/B-Signalen erlaubt es, nicht nur die Drehgeschwindigkeit, sondern auch die exakte Richtung der Drehung zu erfassen, was für Rückkopplungsschleifen in Regelungssystemen von fundamentaler Bedeutung ist. Die Push-Pull-Ausgangsstufe ist ein Schlüsselfaktor für die Signalqualität, da sie in der Lage ist, sowohl hohe als auch niedrige Pegel mit großer Stabilität zu liefern und so die Robustheit gegenüber elektrischen Störungen zu erhöhen.
Der Betriebsspannungsbereich von 8 bis 32 V DC macht den DIS 11491 extrem flexibel einsetzbar. Ob in Systemen mit niedrigerer Spannung oder solchen, die eine höhere Versorgungsspannung erfordern, dieser Drehgeber passt sich nahtlos an. Diese Anpassungsfähigkeit reduziert die Notwendigkeit spezialisierter Stromversorgungen und vereinfacht die Systemintegration erheblich. Die robuste Bauweise stellt sicher, dass der Drehgeber auch unter anspruchsvollen industriellen Bedingungen wie Vibrationen, Temperaturschwankungen und Staubbelastung zuverlässig funktioniert. Dies verlängert die Lebensdauer des Geräts und minimiert Ausfallzeiten.
Konstruktion und Materialqualitäten
| Merkmal | Beschreibung |
|---|---|
| Ausgangssignal | A/B-Phasen mit Push-Pull-Technologie |
| Auflösung | 128 Pulse pro Umdrehung (ppr) |
| Betriebsspannung | 8-32 V DC |
| Gehäusematerial | Hochwertiger, robuster Kunststoff (Polycarbonat oder ABS-basiert), konzipiert für Langlebigkeit und Beständigkeit gegen mechanische Beanspruchung und chemische Einflüsse. |
| Wellenmaterial und Lagerung | Edelstahlwelle für Korrosionsbeständigkeit und verbesserte mechanische Integrität. Hochwertige Kugellager für geringen Verschleiß und lange Lebensdauer. |
| Schutzart (typisch) | IP50 oder höher (abhängig von der spezifischen Anschlussart und Abdichtung). Bietet Schutz gegen feste Fremdkörper größer als 1 mm und ist je nach Ausführung auch gegen Staub geschützt. |
| Betriebstemperatur | Typischerweise -20°C bis +70°C, was eine breite Palette industrieller Umgebungen abdeckt. |
| Anschlussart | Variiert je nach Modell; häufig Steckverbinder (z.B. M12) oder Kabelausführung für flexible Integration. |
Einsatzgebiete und Anwendungsbereiche
Der DIS 11491 Drehgeber findet breite Anwendung in verschiedenen Sektoren der Industrie und Technik. Seine hohe Präzision und Zuverlässigkeit machen ihn zu einer idealen Komponente für:
- Industrielle Automatisierung: In Fertigungsstraßen, Verpackungsmaschinen, Robotik und Werkzeugmaschinen zur präzisen Steuerung von Bewegungsachsen, Spindeldrehzahlen und Materialzuführungen.
- Messtechnik: Als integraler Bestandteil von Messgeräten zur Erfassung von Winkelgeschwindigkeiten, Winkeln und linearen Verfahrwegen, die in Kombination mit Rollen oder Zahnstangen eingesetzt werden.
- Antriebs- und Motorsteuerung: Zur Rückmeldung der Rotorposition und Drehzahl bei Servomotoren, Schrittmotoren und anderen Gleichstrom- oder bürstenlosen Motoren, um eine geschlossene Regelung zu ermöglichen.
- Medizintechnik: In Geräten, die präzise und wiederholbare Bewegungen erfordern, wie z.B. in medizinischen Pumpen, Analysegeräten oder bildgebenden Systemen.
- Gebäudeautomation: Zur Steuerung von Lüftungsklappen, Jalousien und anderen mechanischen Systemen, die eine genaue Positionierung benötigen.
- Labortechnik: In automatisierten Laborgeräten zur Steuerung von Rotoren, Probenhandhabungssystemen und Mischern.
Die A/B-Signalausgabe mit Phasenverschiebung ist dabei entscheidend, um sowohl die aktuelle Position als auch die Drehrichtung zu erkennen. Dies ermöglicht komplexe Algorithmen zur Pfadverfolgung und Positionsregelung. Die Push-Pull-Ausgabe wiederum vereinfacht die Anbindung an verschiedene Controller, wie z.B. SPS (Speicherprogrammierbare Steuerungen) oder Mikrocontroller, da sie eine hohe Immunität gegenüber Störungen bietet und keine zusätzlichen Pegelwandler benötigt.
FAQ – Häufig gestellte Fragen zu DIS 11491 – Drehgeber ink., A/B, push-pull, 128ppr, 8-32 Vdc
Was bedeutet 128 ppr genau und warum ist das wichtig?
128 ppr steht für 128 Pulse pro Umdrehung. Dies gibt die Auflösung des Drehgebers an. Eine höhere Anzahl von Pulsen pro Umdrehung bedeutet, dass der Drehgeber feinere Bewegungen erfassen kann. Für Anwendungen, die eine präzise Positionskontrolle oder eine genaue Geschwindigkeitsmessung erfordern, ist eine höhere Auflösung wie 128 ppr vorteilhaft, da sie eine feinere Granularität bei der Erfassung von Drehbewegungen ermöglicht.
Welchen Vorteil bietet die Push-Pull-Ausgangsstufe gegenüber einem einfachen TTL-Ausgang?
Die Push-Pull-Ausgangsstufe bietet im Vergleich zu einem einfachen TTL-Ausgang eine verbesserte Signalqualität und Robustheit. Sie kann sowohl hohe als auch niedrige Signalpegel mit größerer Stabilität liefern und ist daher weniger anfällig für elektrische Störungen und Signalverfäulnis. Dies vereinfacht die Verkabelung und reduziert die Notwendigkeit von externen Abschlusswiderständen, was besonders in industriellen Umgebungen mit potenziellen Störquellen von Vorteil ist.
Kann der DIS 11491 Drehgeber auch bei hohen Drehzahlen eingesetzt werden?
Ja, der DIS 11491 Drehgeber ist für den Einsatz in einer Vielzahl von Drehzahlen konzipiert. Die maximale Betriebsdrehzahl hängt von der internen Elektronik und der Mechanik des Gebers ab. Typischerweise können solche Drehgeber Drehzahlen von mehreren tausend Umdrehungen pro Minute bewältigen. Für spezifische Hochgeschwindigkeitsanwendungen ist es jedoch ratsam, die detaillierten technischen Datenblätter zu konsultieren, um sicherzustellen, dass die Anforderungen erfüllt werden.
Wie wird die Drehrichtung mit dem A/B-Signal erfasst?
Die A/B-Signalausgabe liefert zwei Pulse, die phasenverschoben zueinander sind. Durch die Analyse der Reihenfolge, in der diese beiden Pulse nacheinander auftreten, kann die Steuereinheit (z.B. eine SPS) eindeutig bestimmen, ob sich die Welle im Uhrzeigersinn oder gegen den Uhrzeigersinn dreht. Diese Fähigkeit zur bidirektionalen Erfassung ist entscheidend für Regelungs- und Steuerungsanwendungen.
Ist der Drehgeber für den Einsatz in explosionsgefährdeten Bereichen geeignet?
Standardausführungen von Drehgebern wie dem DIS 11491 sind in der Regel nicht für den Einsatz in explosionsgefährdeten Bereichen zugelassen. Für solche Anwendungen sind spezielle, zertifizierte ATEX-Ausführungen erforderlich. Bitte überprüfen Sie die Produktdokumentation oder kontaktieren Sie uns, wenn Sie einen Drehgeber für den Einsatz in einer explosionsgefährdeten Umgebung benötigen.
Welche Art von Anschluss wird für die Stromversorgung und Signalübertragung empfohlen?
Die empfohlene Anschlussart hängt von der spezifischen Ausführung des DIS 11491 ab. Viele Modelle verfügen über robuste Steckverbinder, wie z.B. M12-Steckverbinder, die eine sichere und zuverlässige Verbindung gewährleisten und oft eine gute Schutzart (z.B. IP67) bieten. Alternativ können Kabelausführungen verwendet werden, wobei auf eine fachgerechte Kabelführung und -befestigung zu achten ist, um mechanische Beschädigungen und Signalverluste zu vermeiden.
Wie kann ich sicherstellen, dass der DIS 11491 mit meiner bestehenden Steuerung kompatibel ist?
Die Kompatibilität hängt hauptsächlich von der Signalart (A/B-Phasen, Push-Pull) und dem Spannungsbereich (8-32 V DC) ab. Die meisten modernen Steuerungen, wie z.B. SPSen oder Mikrocontroller mit entsprechenden Eingangskarten, sind mit diesen Standards kompatibel. Es ist ratsam, die Spezifikationen Ihrer Steuerung zu überprüfen und gegebenenfalls das Datenblatt des Drehgebers für Details zur Signalform und zu den elektrischen Eigenschaften heranzuziehen.
